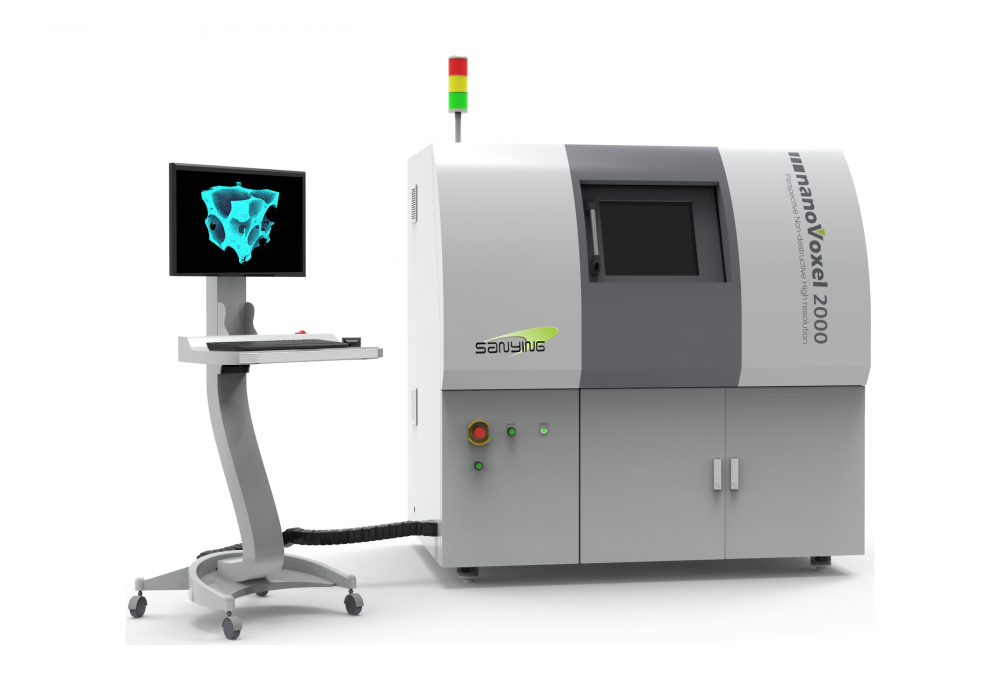

Рентгеновский микроскоп Sanying nanoVoxel-2000
Артикул: nanoVoxel-2000
Sanying nanoVoxel-2000 – уникальная модель микротомографа для крупногабаритных образцов, которая объединяет в себе систему томографии и рентгеновский микроскоп.
Описание
Sanying nanoVoxel-2000 – уникальная модель микротомографа для крупногабаритных образцов, которая объединяет в себе систему томографии и рентгеновский микроскоп.
Функция рентгеновского микроскопа обеспечивается дополнительным устройством – сцинтиллятором, преобразующим рентгеновские кванты в видимый свет системы увеличения с детектором.
Разработчики прибора – компания Sanying (Китай) – объединили в данной модели свой многолетний опыт и лучшие мировые достижения в области создания микротомографов высокого разрешения.
Особенности
- Аппарат объединяет в себе функции рентгеновского томографа и микроскопа.
- Предусмотрена функция метрологического измерения объекта.
- Револьверный механизм позволяет увеличить изображение в 2, 4, 10 или 20 крат. Таким образом разрешение улучшается с 500 до 50 нм.
- Специальное преобразовательное и увеличительное устройство обеспечивает разрешение объектов от 50 нм.
- Возможность работы с объектами больших размеров. Возможно увеличение габаритов микротомографа для сканирования более крупных предметов.
- Закрытый рентгеновский источник долговечен и не требует сложного технического обслуживания.
- Данная модель обладает наименьшим пределом абсолютной погрешности при измерении линейных размеров (5 + L / 100 мкм, где L — длина объекта в мм).
- Аппарат поставляет с программным обеспечением, предназначенным для 4D-томографии – динамического 3D-сканирования с отображением изменений образца в течение времени). ПО визуализирует процессы сжатия, растяжения, температурных испытаний и движения изделия.
- Микротомограф можно оснастить рентгеновским источником с высоким напряжением (до 160 кВ).
Возможности использования
- Измерение толщины стенок изделий с целью проведения метрологических исследований
- Исследование причин неисправностей и отказов готовых изделий
- Анализ пустот и включений в геологических объектах и изделиях из металлов, сплавов, и композитов
- Контроль целостности и правильности сборки готового изделия на конечном этапе производства и при входном контроле
- Исследование изменений плотности материалов изделий (по поверхности, глубине и т. д. в металлах, стеклах и пр.) после различных процессов термообработки
- Сравнение 3D-сканирования изделия с исходной моделью, созданной в САПР (CAD)
- Обратный инжиниринг для создания САПР-модели (CAD-модели) по результатам томографии реального образца
- Моделирование различных испытаний (механических, тепловых, аэродинамических и т. д.) с математической обработкой методом конечных элементов
- Контроль качества сварных и паяных соединений
- Исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов
- Исследование петрофизических свойств горных пород
- Исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов
Характеристики
Основные характеристики
-
Обнаружительная способность, мкм0.2/0.04
-
Соблюдение норм радиационной безопасности при работе с ИИИМенее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
-
Максимальная масса образца, кг15
-
Максимальный размер образца (диаметр × высота), мм400 × 300
-
Шаг пикселя детектора, мкм7,4; 49,5; 85; 100; 127; 139
-
Разрешение матрицы детектора, пикс.1920 × 1536
-
Размер активной области детектора, мм244 × 195
-
Максимальное напряжение на рентгеновской трубке, кВ180
-
Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус)Нет
-
Максимальное пространственное разрешение системы томографии, мкм3/0.5
-
МатериалБетон, Руда, Нефтяной керн, Металлы, Композитные материалы, Керамика, Пластики
-
Вес, кг2400
-
Габариты томографа (Д × Ш × В), мм1620 × 1100 × 1700
Модификации
| Модель | Обнаружительная способность, мкм | Разрешение матрицы детектора, пикс. | Максимальный размер образца (диаметр × высота), мм |
|---|---|---|---|
| Исследовательский настольный микротомограф Sanying nanoVoxel-1000 | 0,3 | 2940 × 2304 | 300 × 200 |
| Рентгеновский микроскоп Sanying nanoVoxel-2000 | 0.2/0.04 | 1920 × 1536 | 400 × 300 |
| Рентгеновский микроскоп Sanying nanoVoxel-3000 | 0.2/0.04 | 1920 × 1536 | 450 × 350 |
| Исследовательский микротомограф Sanying nanoVoxel-4000 | 0,5 | 3072 × 3072 | 600 × 550 |
| Исследовательский микротомограф Sanying nanoVoxel-5000 | 0,2 | 3072 × 3072 | 600 × 600 |
