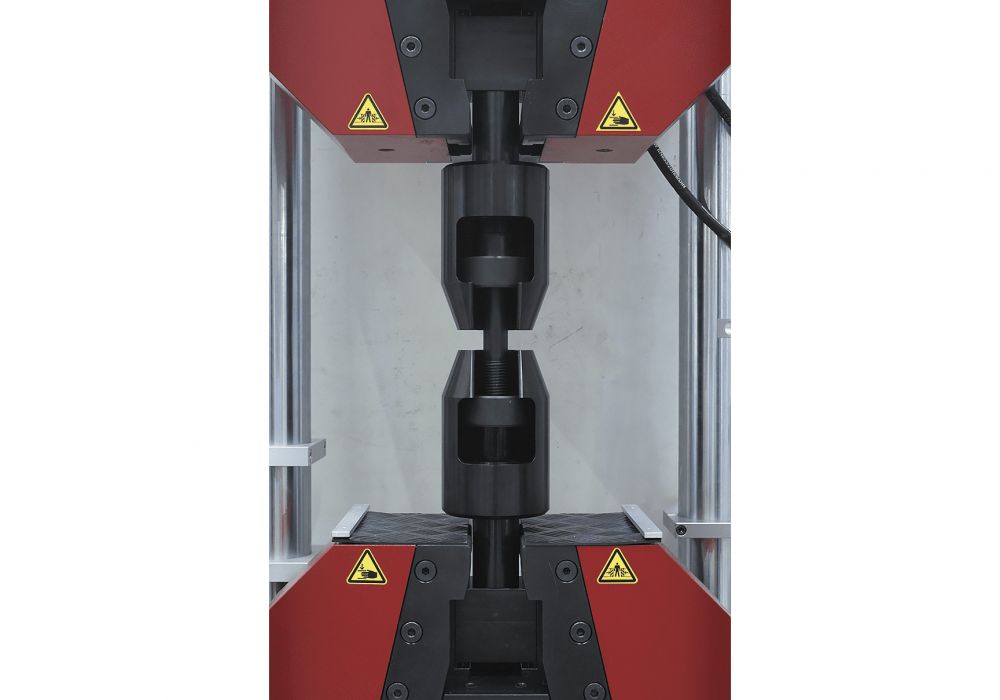

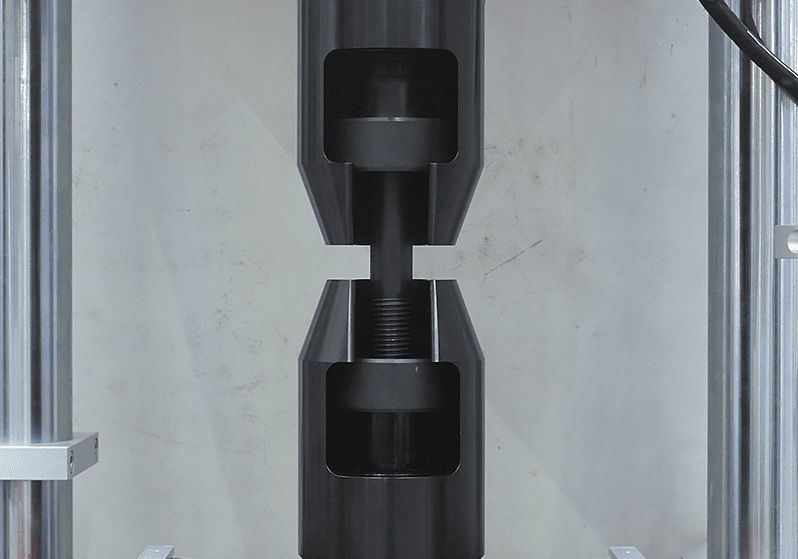

Захваты для испытаний крепежа Walter + Bai серии FTG
Артикул: —
Walter + Bai FTG – надежные захваты для удержания крепежных материалов во время статических испытаний.
Описание
Walter + Bai FTG – надежные захваты для удержания крепежных материалов во время статических испытаний.
Данное приспособление прочно удерживает образцы (болты, гайки, винты, шпильки и т.д.), обеспечивая тем самым высокую точность и воспроизводимость тестов по российским и международным стандартам:
- ГОСТ ISO 898-1-2014 – «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы»;
- ASTM F606 – Standard Test Methods for Determining the Mechanical Properties of Externally and Internally Threaded Fasteners, Washers, Direct Tension Indicators, and Rivets;
- ГОСТ Р 52627 – «Болты, винты и шпильки. Механические свойства и методы испытаний»;
- и другим.
Особенности
- Устройство точно центрирует вкладку, в которой находится образец. Это снижает воздействие изгибающих нагрузок, что позволяет добиться высокой точности и воспроизводимости тестов.
- Открытый фронт позволяет быстро и легко поменять вкладку, а также вставить образец в зажим.
- Захват поддерживает различные типы крепежных изделий с различными резьбами. В наличии имеется большой выбор адаптеров, оправок и косых шайб с углом 4°, 6°, 8° и 10°.
Виды образцов
- Крепежи
- Болты
- Гайки
- Винты
- Шпильки
Модельный ряд
| Модель | FTG-100 | FTG-300 | FTG-600 |
| Максимальная нагрузка, кН | 100 | 300 | 600 |
| Максимальный размер образцов | M24 | M30 | M36 |
Характеристики
Основные характеристики
-
Максимальная нагрузка, кН100-600
-
Конструктивное исполнениеСпециализированные со сменными вкладками под каждый тип образца
-
Тип испытанияСтатические
-
Вид испытанияОдноосное растяжение, разрыв на косой шайбе, срез
-
Формы образцовРезьбовые цилиндрические
-
Тип захватовМеханические
-
Возможность быстрой установки на основные штатные захваты машиныДа
-
Максимальный размер образцовM24/M30/M36
