Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
Артикул: 1028

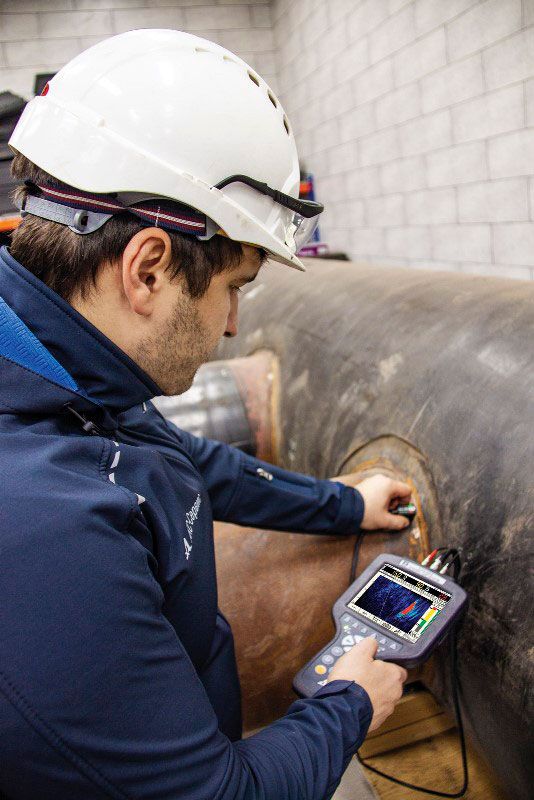

А1525 Solo – эффективный, надежный и доступный по цене ультразвуковой высокочастотный прибор для неразрушающего контроля металлов и сварных швов.
Описание
А1525 Solo – эффективный, надежный и доступный по цене ультразвуковой высокочастотный прибор для неразрушающего контроля металлов и сварных швов.
Данная модель является первым в мире аппаратом, который объединяет в себе функции томографа и дефектоскопа.
Преимущества

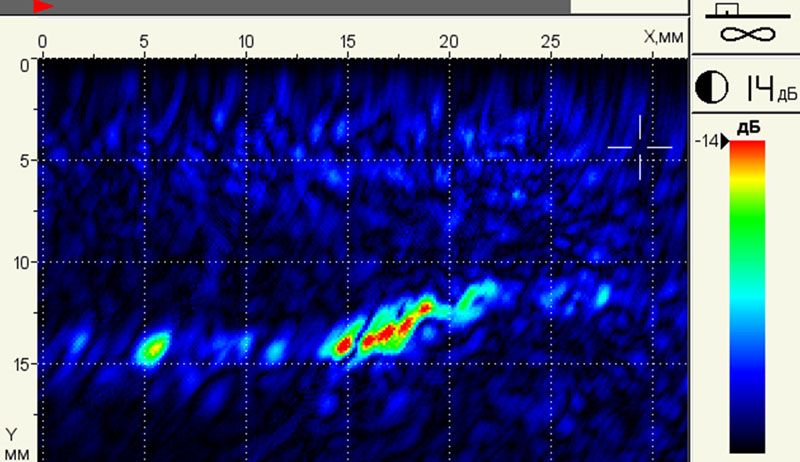

- Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
- Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
- Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
- Диапазон измерений глубины залегания дефекта по стали с цифрофокусируемой АР M9170 составляет 2-300 мм.
- Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.

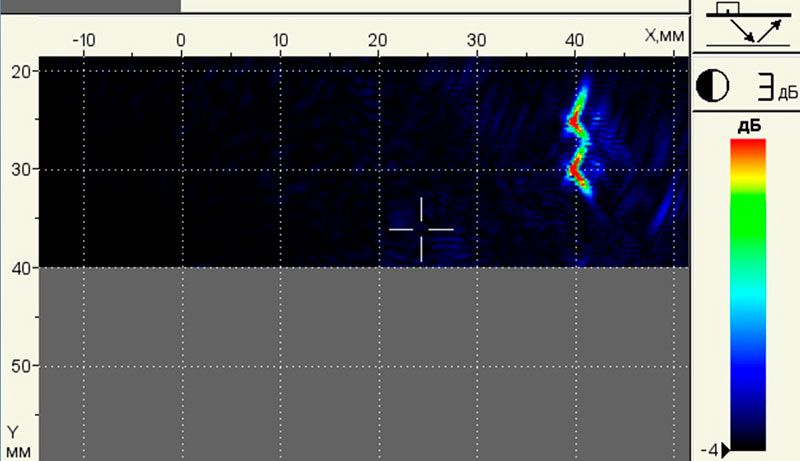

- Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.
Особенности
- Точная визуализация внутренней структуры исследуемого материала объекта в реальном времени.
- Прибор может выполнять как функции томографа с построением В-Скана, так и классического дефектоскопа с построением А-Скана.
- Простой пользовательский интерфейс для быстрой настройки параметров, который легко может освоить даже начинающий оператор.
- Аппарат имеет компактный дизайн и весит менее 1 кг.
- Данные отображаются на цветном TFT-экране с антибликовым покрытием. Диагональ –5,7″.
- Опция – возможность подключения мобильного сканера MS150 TuScan (приобретается дополнительно), который обеспечивает работу данной модели в режиме «Сканер». Он способствует равномерному передвижению антенной решетки вдоль сварного шва, а также поддержанию постоянного акустического контакта и расстояния относительно оси сварного шва (Х-координаты). Информация отображается в виде B-, С-, D-Сканов, которые можно использовать для полного анализа всего соединения.
Режимы работы

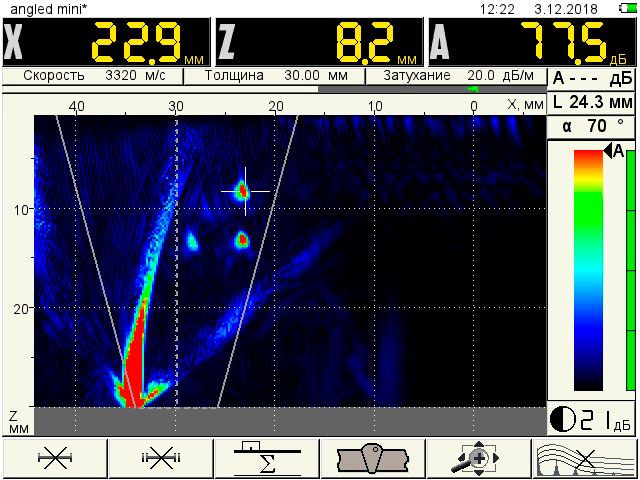

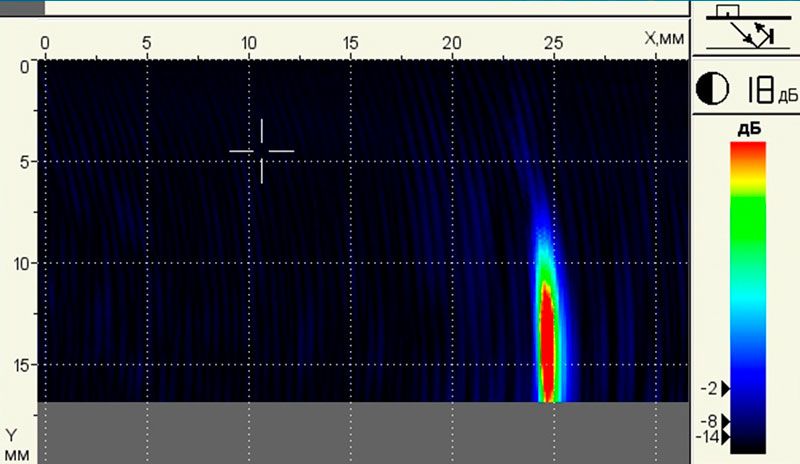

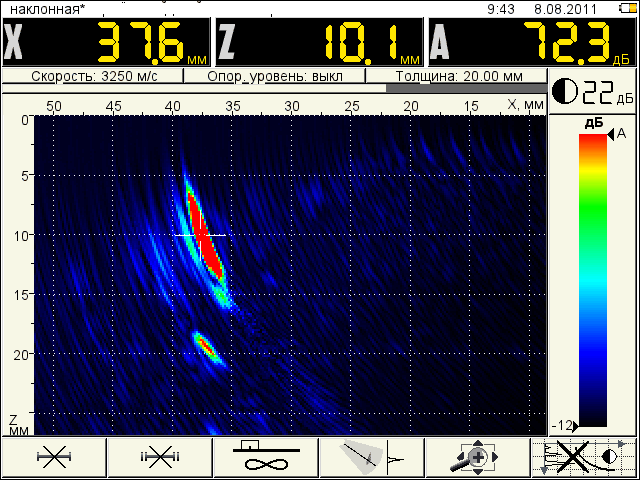

Режим «Томограф»Назначение: работа устройства с АР, отображение в режиме реального времени томограмм (В-Сканов), курсоров, цифровых индикаторов, сведений о стробах и другой информации. Оценка фактических и равнозначных размеров обнаруженных дефектов производится двумя способами – классическим (сравнение с амплитудой сигнала от контрольного отражателя) или дефектометрическим (измерение координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению). |
 |

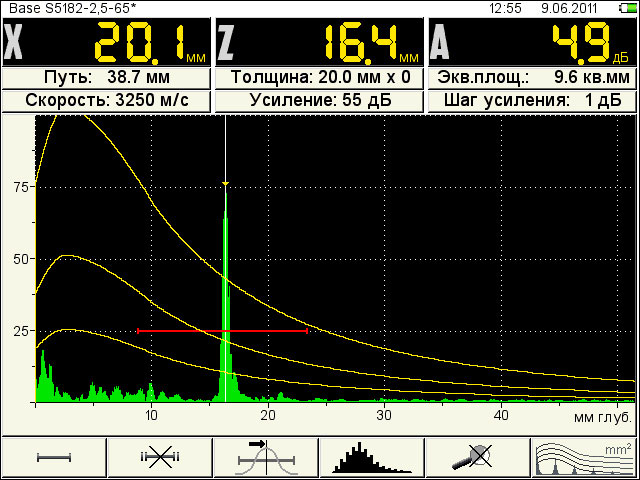

Режим «Дефектоскоп»Назначение: функционирование прибора как современного цифрового дефектоскопа с наклонными и прямыми преобразователями. В этом режиме аппарат имеет такие функции, как отображение А-Скана, встроенные АРД-диаграммы, ВРЧ- и DAC-кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и другие. |
 |

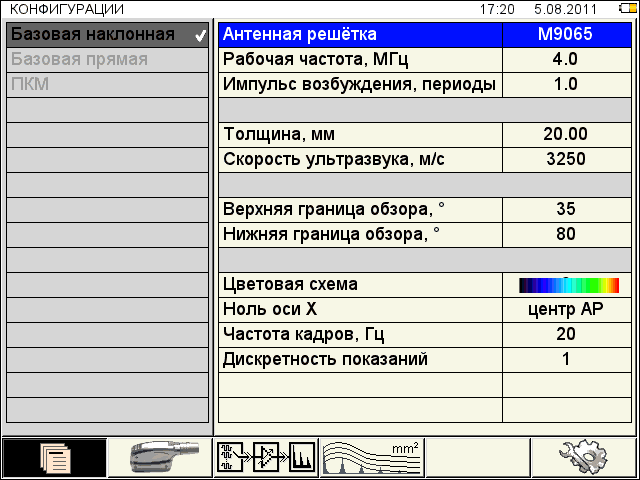

Функция «Настройка»Назначение: установка параметров измерения, создание и запись готовых конфигураций под конкретные задачи с возможностью их дальнейшего выбора. |
 |
Режимы визуализации
Прибор имеет пять режимов визуализации, которые используются в зависимости от особенностей объекта анализа и решаемой задачи. Для удобства режимы обозначены пиктограммами.
| Номер режима | Символ | Объект контроля | Отражатель | Озвучивание | Назначение | Томограмма |
| 1 |  |
полупространство | "точечный" | прямое | Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью |  |
| 2 |  |
плита, 10 < d ≤ 100 мм | "точечный" | прямое и отраженное | Для плоскопараллельных изделий с известной толщиной |  |
| 3 |  |
пластина, d < 10 мм | "точечный" | отраженное | Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности |  |
| 4 |  |
плита или пластина, d < 100 мм | плоскостный | прямое и отраженное | Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук |  |
| 5 |  |
плита или пластина, d < 100 мм | объемный | прямое и отраженное | Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей |  |
Комплектация
| Наименование | Код |
| А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки) | 1129 |
| Антенная решетка M9170 4.0V60R26X10CS | 1159 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
| Преобразователь S3568 2.5A0D10CL | 1462 |
| Преобразователь S5182 2.5А65D12CS | 1434 |
| Преобразователь S5096 5.0А70D6CS | 1443 |
| Сетевой адаптер с кабелем 220 В - 15 В | 1829 |
| Кабель USB A - Micro B | 1222 |
| Носитель с документацией и ПО | 1512 |
| Калибровочный образец V2/25 | 1314 |
| Планшет D15 | 1626 |
| Чехол D15 | 1625 |
| Гель УЗ -30°C...+100°C, 0,1 кг | 1915 |
| Жесткий кейс М20 | 1615 |

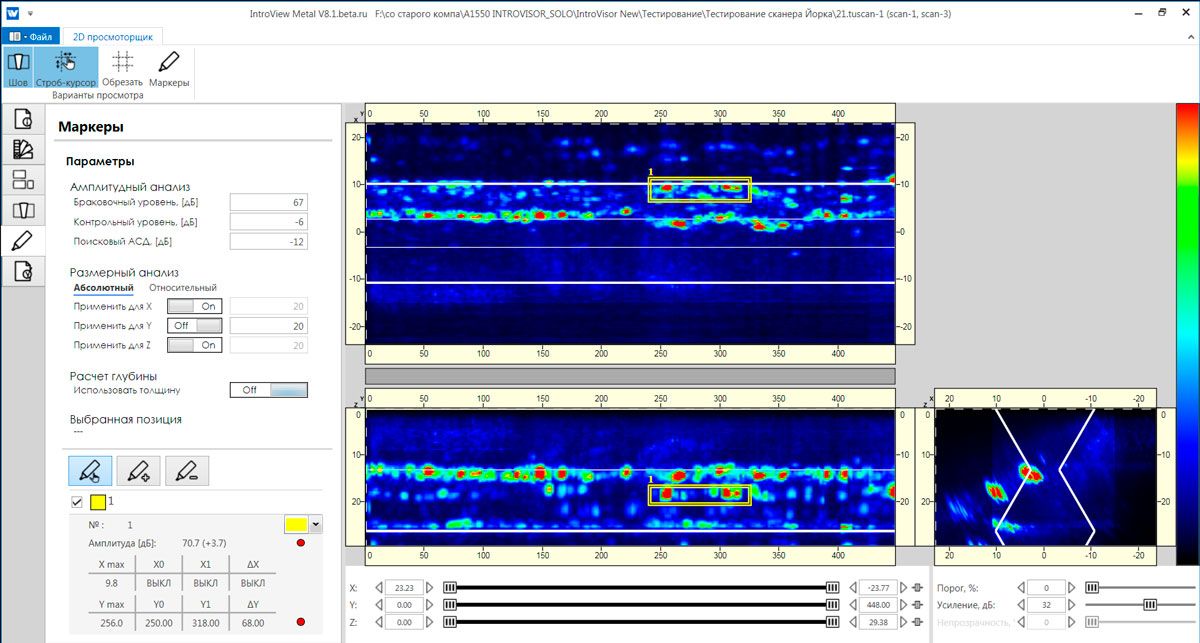

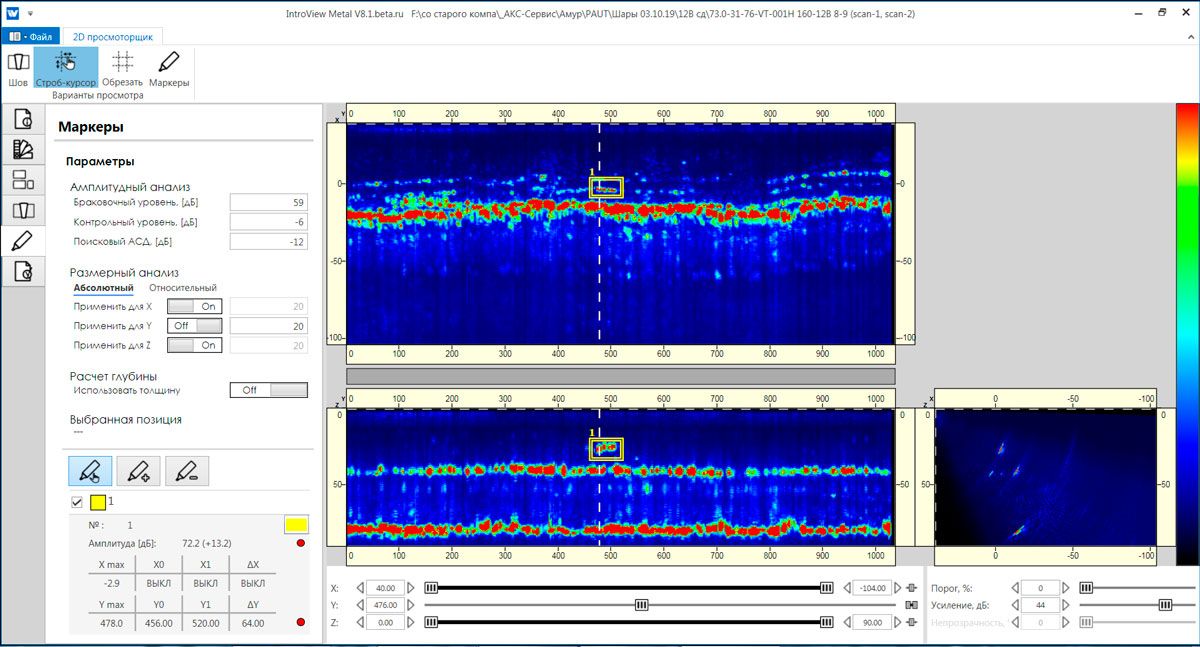

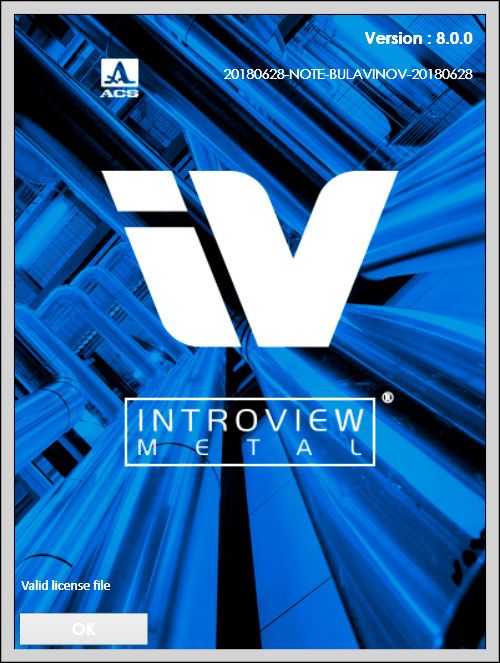

Функционал компьютерной программы INTROVIEW METAL
- Двухмерное изображение В-Сканов (опционально С-,D-Скан)
- Объемный строб для автоматического и ручного выделения (образмеривания) дефектов
- Управление яркостью, положением строба
- Наличие маски сварного шва
- Автоматизирование создание отчета
- Просмотр параметров, при которых произведен контроль
- Документирование и архивирование данных

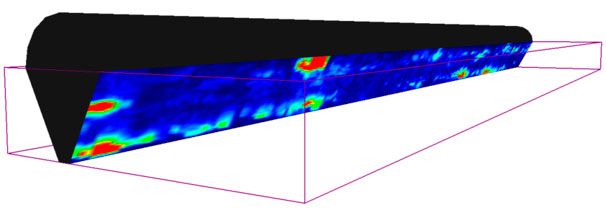

- 3D построение объекта (опционально, в разработке)
 |
 |
 |
 |
Характеристики
Основные характеристики
-
Напряжение питания, В11,1
-
Шаг реконструкции томограммы, мм0,1 – 2,0
-
Размер томограммы, точек256 x 160
-
Диапазон измерения глубины залегания дефекта, мм2 – 300
-
Диапазон рабочих частот, МГц1 – 10
-
Тип источника питанияЛитиевый аккумулятор
-
Масса электронного блока прибора, не более, г950
-
Продолжительность непрерывной работы, не менее, ч6
-
Тип дисплеяTFT, 5,7″, разрешение 640 х 480
-
Габаритные размеры, мм260x160x40
-
Рабочая температура окружающей среды, °СОт -30 до +55
Модификации
| Модель | Диапазон измерения глубины залегания дефекта, мм | Размер томограммы, точек | Шаг реконструкции томограммы, мм |
|---|---|---|---|
| Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo | 2 – 300 | 256 x 160 | 0,1 – 2,0 |
| Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor | 2 – 300 | 256 x 160 | 0,1 – 2,0 |
| Низкочастотный ультразвуковой томограф A1020 MIRA Lite | — | — | — |
| Низкочастотный ультразвуковой томограф А1040 MIRA | От 5 до 400 (воздушный цилиндр диаметром >20 мм, длиной >200 мм) | — | — |
| Низкочастотный ультразвуковой томограф A1040 MIRA 3D | — | — | — |
| Низкочастотный ультразвуковой сканер-топограф А1050 PlaneScan | — | — | — |
