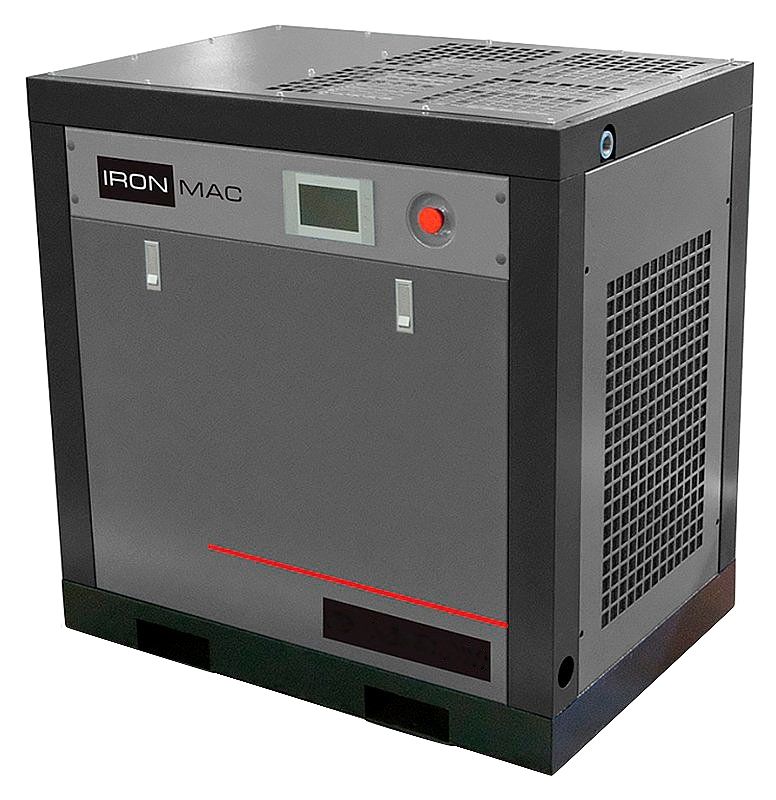

Винтовой компрессор Ironmac IC 30VSD, 40VSD, 60 VSD
Артикул: Ironmac-IC-30VSD-40VSD-60-VSD
Винтовой компрессор Ironmac IC 30VSD, 40VSD, 60 VSD – наиболее надежное энергетическое оборудование, с экономным расходом масла и электричества. Давление в компрессоре изменяется за счет винтов(роторов). Низкий уровень шума и полная шумоизоляция делают компрессор Ironmac незаменимым устройством в производственных помещениях.
Описание
Технические характеристики
| Max давление | до 15 бар |
| Мощность | 22/30/45 кВт |
| Напряжение | 380 В |
| Эксплуатация | для помещения |
| Тип двигателя | электрический |
| Тип привода | прямой |
| Кол-во ступеней | 1 |
| Тип охлаждения | воздушное |
| Уровень шума | низкий 63/65/72 дБ |
| Манометр | 1 шт |
| Выходной разъём | G3/4 |
| Класс защиты | IP 23 |
| Габариты | Длина 1120/1100/130 мм Ширина 820/900/1000 мм Высота 1290/1300/1350 мм |
| Масса | 265 /480/ 700кг |
| Гарантия | 2 года |
Преимущества винтового компрессора
Компрессор с винтовой парой превосходит поршневые и центробежные устройства по следующим параметрам:
Автоматизация систем
Надежность и легкость управления обеспечиваются за счет автоматизированной системы. Агрегат простой конструкции длительное время не требует техобслуживания.
Малый вес устройства
Небольшие габариты и вес компрессора позволяют устанавливать его при нехватке производственных площадей. А небольшой уровень вибраций позволяет использовать технику в помещениях без усиленного фундамента.
Небольшой расход масла
2-3 гр/м3 – наиболее экономный показатель, в сравнении с другими типами компрессоров. Компрессор Ironmac может работать в паре с пневматическими устройствами, не требуя фильтра дополнительной очистки и сохраняя высокое качество воздуха.
Воздушное отложение
Преимущество винтового компрессора в выделении нагретого, в процессе работы, воздуха, который позволяет дополнительно отапливать цех – ну а в теплое время года воздух можно отводить посредством воздухоотвода. И, наконец, воздушное охлаждение не требует подключения системы оборотного водоснабжения.
Особенности винтового компрессора Ironmac IC 30VSD, 40VSD, 60 VSD

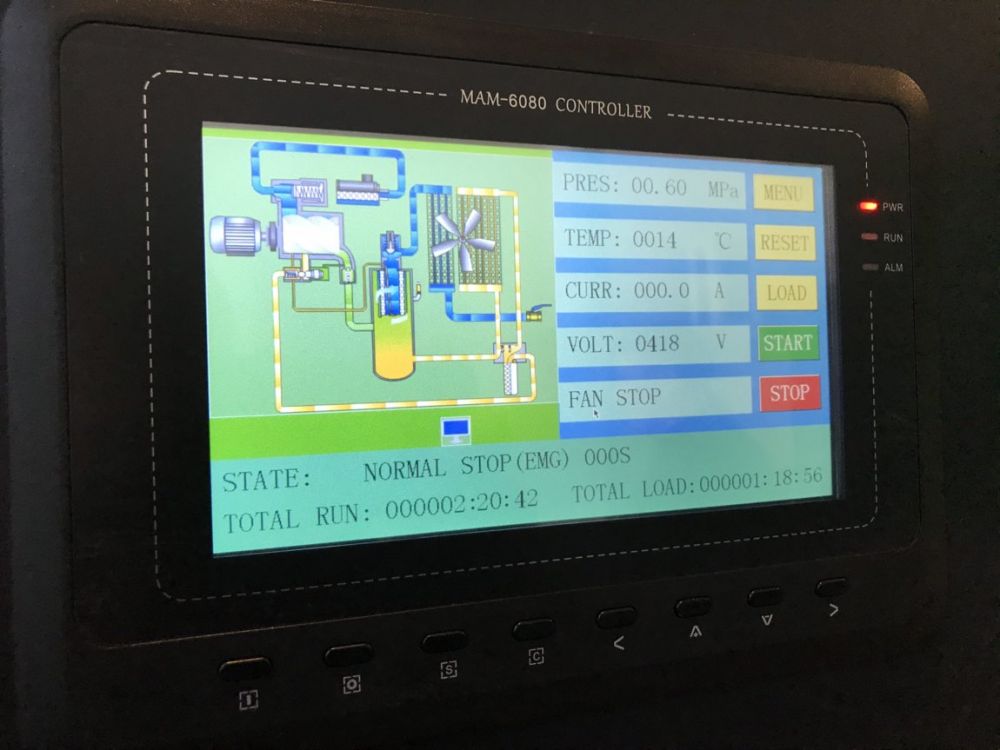

Интерфейс управления
Независимая система управления MAM6080, с простой в настройке панелью. Сбор подробной информации о процессе работы и легкий ввод пользовательских данных.

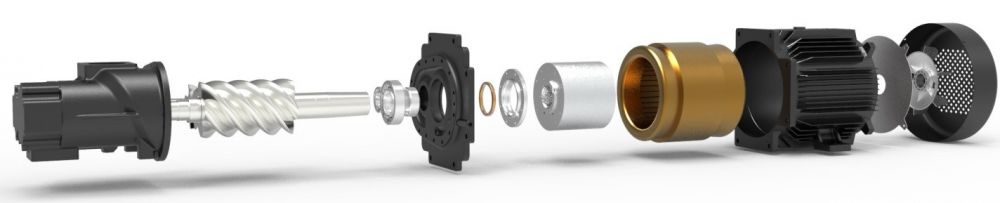

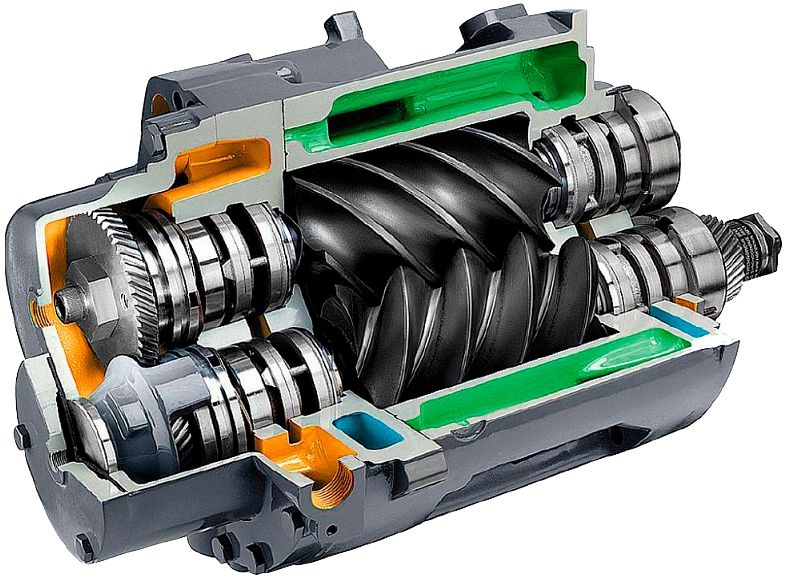

Винтовая пара
Роторы производства компании MCM (Япония) и линия контроля качества от немецкого бренда Leitz (Германия) дают в итоге непревзойденное качество винтовых компрессоров Ironmac.

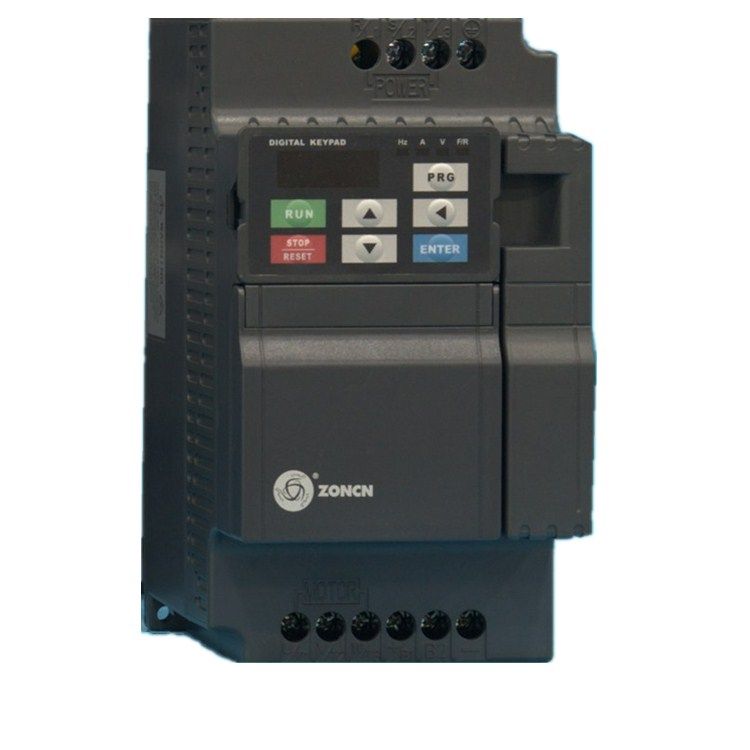

Инвертор
Инвертор от компании ZhongChen (Ligao), с точностью 0,1 бар, поддерживает давление неизменным.

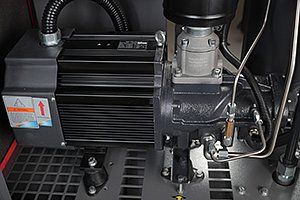

Прямой привод
Трехфазный электродвигатель с уровнем защиты IP23 (F-класс) и прямым приводом имеет высокий КПД. Плавный запуск понижает нагрузки на электросеть. Эти факторы гарантируют продолжительный срок эксплуатации.
Автономная система воздушного охлаждения
Автономный воздушный чиллер не требует масляного контура с дополнительными трубками – это на порядки снижает потребление масла.
Электротехнические комплектующие
Компоненты от Schneider Electric – флагмана в отрасли электромеханики.
Трёхступенчатая комплексная система сепарации

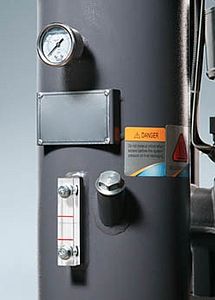

Управление маслом происходит разносторонне: кран слива масла, контрольное-окно – в итоге, масса масла в сжатом воздухе составляет порядка 3 мг/м3.
Стандартная комплектация компрессора Ironmac IC 30VSD, 40VSD, 60 VSD

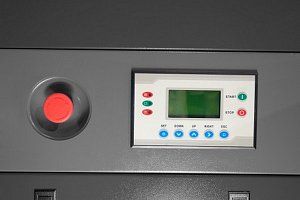

- Контроллер с LCD дисплеем. Постоянный контроль всех аспектов работы – выводит даже данные о надвигающемся техобслуживании.
- Блок контроля масла, с двухфазной фильтрацией до 3 мг/м3
- Масляный фильтр, до 10 мкм
- Воздушный фильтр
- Рама с виброподушками
- Специально разработанный трехфазный электродвигатель
- Подключение двигателя по схехам звезда-треугольник
- Мощный фирменный роторный блок
- Винтовой блок прямого привода
- Автономное воздушное охлаждение
- Предохранительный клапан
- Клапан минимального давления
- Панели корпуса снимаются без приложения усилий
- При поставке с завода, аппарат сразу готов к работе, не требуя настройки.
Модельный ряд в серии
| Модель | Производительность, м3/мин | Давление, бар | Мощность, кВт | Объем ресивера, л | Осушитель | Цена |
| IC 20/15 VSD | 0,53–1,35 | 15 | 15 | - | - | По запросу |
| IC 30/15 VSD | 0,8–2,3 | 15 | 22 | - | - | По запросу |
| IC 30 VSD | 3,56; 3,24 | 8; 10 | 22 | - | - | По запросу |
| IC 40 VSD | 4,83; 4,24 | 4,5 | 30 | - | - | 745 312 ₽ |
| IC 20/15 DF VSD 500L | 0,53–1,35 | 15 | 15 | 500 | + | По запросу |
| IC 30/15 DF VSD 500L | 0,8–2,3 | 15 | 22 | 500 | + | По запросу |
| IC 60 VSD | 1,92–6,72 | 8–13 | 45 | - | - | По запросу |
| IC 100 VSD С частотным регулированием привода | 4–11,5 | 8–12,5 | 75 | - | - | По запросу |
| IC 120 VSD С частотным регулированием привода | 4,7–14,53 | 8–12,5 | 90 | - | - | По запросу |
| IC 150 VSD С частотным регулированием привода | 5,8–20,5 | 8; 10 | 110 | - | - | По запросу |
| IC 175 VSD с частотным регулированием привода | 7,1–24,48 | 8; 10 | 132 | - | - | По запросу |
Техническое описание моделей в серии IC 30VSD, 40VSD, 60 VSD
| Модель | IC 30/8 VSD | IC 30/10 VSD | IC 40/8 D | IC 40/10 D | IC–60/8 VSD | IC–60/10 VSD | IC–60/13 VSD |
| Мин. рабочее давление, бар | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 |
| Макс. рабочее давление, бар | 8 | 10 | 8 | 10 | 8 | 10 | 13 |
| Мин. температура окружающей среды, °C | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Макс. температура окружающей среды, °C | 46 | 46 | 45 | 45 | 45 | 45 | 45 |
| Производительность при номинальном давлении, м3/мин | 1,24–3,56 | 1,13–3,24 | 4,83 | 4,24 | 1,92–7,67 | 2,35–6,72 | 2,35–6,13 |
| Мощность электродвигателя, кВт | 22 | 22 | 30 | 30 | 45 | 45 | 45 |
| Параметры электросети, В/Ф/Гц | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 |
| Количество масла в системе, л | 16 | 16 | 18 | 18 | 20 | 20 | 20 |
| Остаточное содержание масла в воздухе, не более, мг/м3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Уровень шума, дБ(А) | 63 | 63 | 65 | 65 | 72 | 72 | 72 |
| Подключение, дюйм | G 1 1/4" | G 1 1/4" | G 1 1/4" | G 1 1/4" | G 1 1/2" | G 1 1/2" | G 1 1/2" |
| Габаритные размеры: | |||||||
| Длина, мм | 1220 | 1220 | 1100 | 1100 | 1300 | 1300 | 1300 |
| Ширина, мм | 870 | 870 | 900 | 900 | 1000 | 1000 | 1000 |
| Высота, мм | 1290 | 1290 | 1300 | 1300 | 1365 | 1365 | 1365 |
| Вес, кг | 265 | 265 | 480 | 480 | 700 | 700 | 700 |
Характеристики
Основные характеристики
-
Мощность двигателя, кВт22/30/45
-
Уровень шума, дБ63/65/72
-
Количество масла в системе, л16 / 18 / 20
-
Давление, бар4,5-13
-
Тип приводаПрямой
-
Тип двигателя3-фазный
-
Остаточное содержание масла в воздухе, мг/м33
