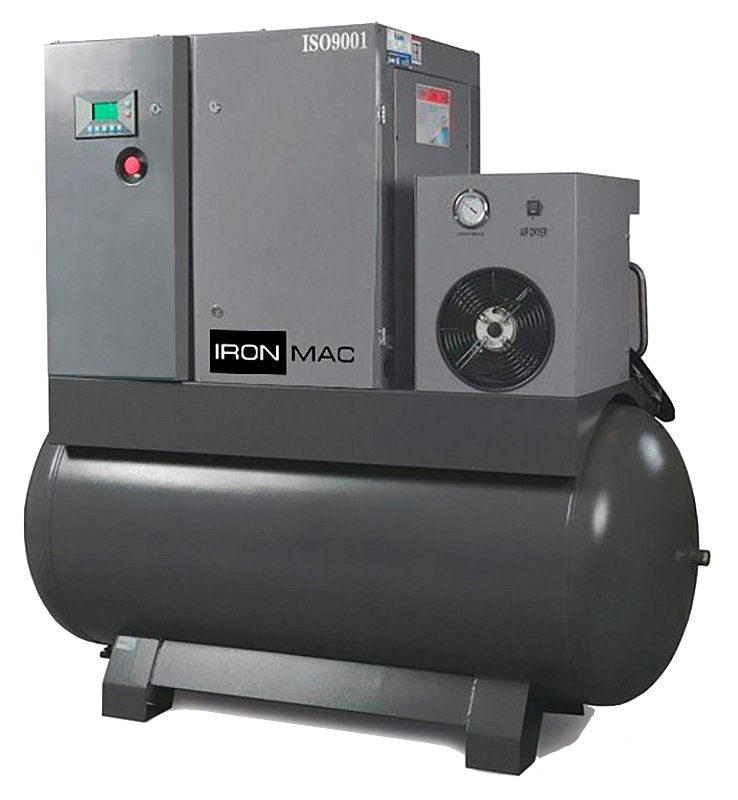

Винтовой компрессор Ironmac IC 20/15 DF VSD 500L, 30/15 DF VSD 500L
Артикул: Ironmac-IC-20/15-30/15-DF-VSD-500L
Винтовой компрессор Ironmac – надежная и экономичная энергетическая машина. Низкий уровень вибраций, экономный расход электричества и масла, небольшие габариты и малый вес выгодно отличают винтовой компрессор Ironmac среди других аналогичных устройств объемного действия.
Описание
Технические характеристики
| Максимальное давление | до 15 бар |
| Мощность, кВт | 15/22 |
| Тип привода | прямой |
| Уровень шума | Низкий |
| Шумоизоляция | полная |
| Панельный фильтр | есть |
| Рукав высокого давления | металлические шланги |
| Напряжение питания | 380 В |
| Габариты | Длина:1870/ 2200 мм Ширина: 870/870 мм Высота: 1850/2100мм |
| Масса | 505 /676кг |
| Гарантия | 2 года |
Преимущества винтового компрессора
Компрессор с винтовой парой превосходит поршневые и центробежные устройства по следующим параметрам:
Автоматизация систем
Надежность и легкость управления обеспечиваются за счет автоматизированной системы. Агрегат простой конструкции длительное время не требует техобслуживания.
Малый вес устройства
Небольшие габариты и вес компрессора позволяют устанавливать его при нехватке производственных площадей. А небольшой уровень вибраций позволяет использовать технику в помещениях без усиленного фундамента.
Небольшой расход масла
2-3 гр/м3 – наиболее экономный показатель, в сравнении с другими типами компрессоров. Компрессор Ironmac может работать в паре с пневматическими устройствами, не требуя фильтра дополнительной очистки и сохраняя высокое качество воздуха.
Воздушное отложение
Преимущество винтового компрессора в выделении нагретого, в процессе работы, воздуха, который позволяет дополнительно отапливать цех – ну а в теплое время года воздух можно отводить посредством воздухоотвода. И, наконец, воздушное охлаждение не требует подключения системы оборотного водоснабжения.
Особенности винтового компрессора Ironmac IC 20/15 (30/15) DF VSD 500L

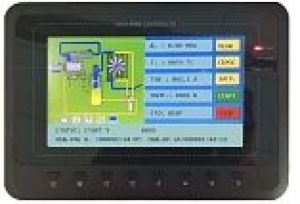

Интерфейс управления
Независимая система управления MAM6080, с простой в настройке панелью. Сбор подробной информации о процессе работы и легкий ввод пользовательских данных.

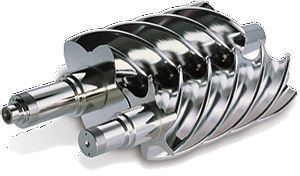

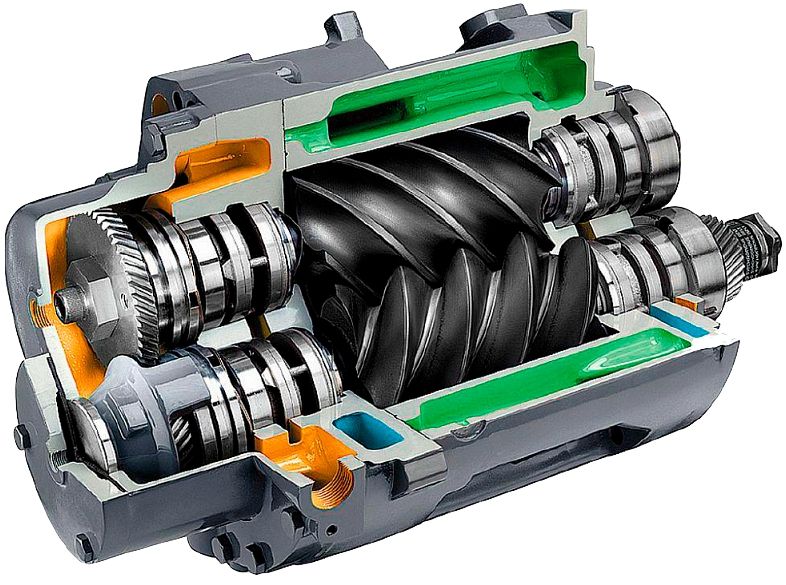

Винтовая пара
Роторы производства компании MCM (Япония) и линия контроля качества от немецкого бренда Leitz (Германия) дают в итоге непревзойденное качество винтовых компрессоров Ironmac.

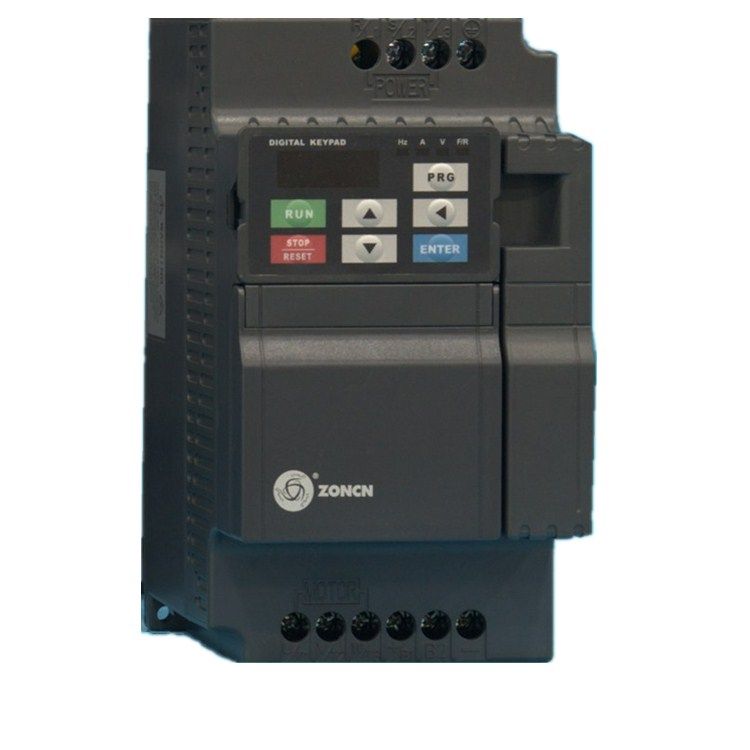

Инвертор
Инвертор от компании ZhongChen (Ligao), с точностью 0,1 бар, поддерживает давление неизменным.

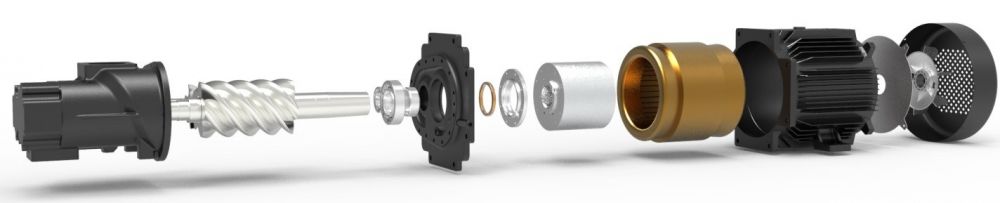

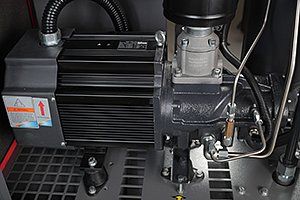

Прямой привод
Трехфазный электродвигатель с уровнем защиты IP23 (F-класс) и прямым приводом имеет высокий КПД. Плавный запуск понижает нагрузки на электросеть. Эти факторы гарантируют продолжительный срок эксплуатации.

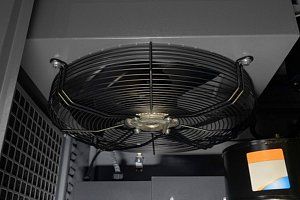

Автономная система воздушного охлаждения
Автономный воздушный чиллер не требует масляного контура с дополнительными трубками – это на порядки снижает потребление масла.
Электротехнические комплектующие
Компоненты от Schneider Electric – флагмана в отрасли электромеханики.

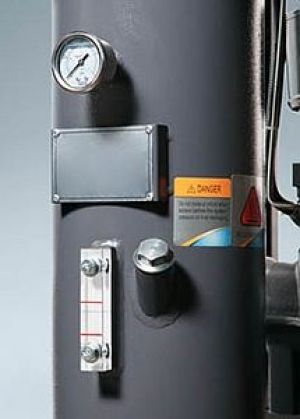

Трёхступенчатая комплексная система сепарации
Управление маслом происходит разносторонне: кран слива масла, контрольное-окно – в итоге, масса масла в сжатом воздухе составляет порядка 3 мг/м3.
Стандартная комплектация компрессора Ironmac IC 20/15 (30/15) DF VSD 500L
- Контроллер с LCD дисплеем. Постоянный контроль всех аспектов работы – выводит даже данные о надвигающемся техобслуживании.
- Блок контроля масла, с двухфазной фильтрацией до 3 мг/м3
- Масляный фильтр, до 10 мкм
- Воздушный фильтр
- Рама с виброподушками
- Специально разработанный трехфазный электродвигатель
- Подключение двигателя по схехам звезда-треугольник
- Мощный фирменный роторный блок
- Винтовой блок прямого привода
- Автономное воздушное охлаждение
- Предохранительный клапан
- Клапан минимального давления
- Панели корпуса снимаются без приложения усилий
- При поставке с завода, аппарат сразу готов к работе, не требуя настройки.
Модельный ряд в серии
| Модель | Производительность, м3/мин | Давление, бар | Мощность, кВт | Объем ресивера, л | Осушитель | Цена |
| IC 20/15 VSD | 0,53–1,35 | 15 | 15 | - | - | По запросу |
| IC 30/15 VSD | 0,8–2,3 | 15 | 22 | - | - | По запросу |
| IC 30 VSD | 3,56; 3,24 | 8; 10 | 22 | - | - | По запросу |
| IC 40 VSD | 4,83; 4,24 | 4,5 | 30 | - | - | 745 312 ₽ |
| IC 20/15 DF VSD 500L | 0,53–1,35 | 15 | 15 | 500 | + | По запросу |
| IC 30/15 DF VSD 500L | 0,8–2,3 | 15 | 22 | 500 | + | По запросу |
| IC 60 VSD | 1,92–6,72 | 8–13 | 45 | - | - | По запросу |
| IC 100 VSD С частотным регулированием привода | 4–11,5 | 8–12,5 | 75 | - | - | По запросу |
| IC 120 VSD С частотным регулированием привода | 4,7–14,53 | 8–12,5 | 90 | - | - | По запросу |
| IC 150 VSD С частотным регулированием привода | 5,8–20,5 | 8; 10 | 110 | - | - | По запросу |
| IC 175 VSD с частотным регулированием привода | 7,1–24,48 | 8; 10 | 132 | - | - | По запросу |
Техническое описание моделей в серии IC 20/15 (30/15) DF VSD 500L
| Модель | IC 20/15 DF VSD 500L | IC 30/15 DF VSD 500L |
| Миним. рабочее давление, бар | 4,5 | 4,5 |
| Макс. рабочее давление, бар | 15 | 15 |
| Мин. температура окружающей среды, °C | 5 | 5 |
| Макс. температура окружающей среды, °C | 45 | 45 |
| Производительность при номинальном давлении, м3/мин | 0,53–1,35 | 0,8–2,3 |
| Мощность электродвигателя, кВт | 15 | 22 |
| Параметры электросети, В/Ф/Гц | 380/3/50 | 380/3/50 |
| Количество масла в системе, л | 11 | 16 |
| Остаточное содержание масла в воздухе, не более, мг/м3 | 3 | 3 |
| Уровень шума, дБ(А) | 64 | 64 |
| Объем горизонтального ресивера, л | 500 | 500 |
| Рефрижераторный осушитель | есть | есть |
| Комплект фильтров | есть | есть |
| Подключение, дюйм | G 3/4" | G 1 1/4" |
| Габаритные размеры: | ||
| Длина, мм | 1870 | 2200 |
| Ширина, мм | 870 | 870 |
| Высота, мм | 1850 | 2100 |
| Вес, кг | 505 | 676 |
Характеристики
Основные характеристики
-
Мощность двигателя, кВт15/22
-
Уровень шума, дБ64
-
Количество масла в системе, л11/16
-
Давление, бар15
-
Панельный фильтресть
-
ШумоизоляцияПолная
-
Тип приводаПрямой
-
Тип двигателя3-фазный
-
Остаточное содержание масла в воздухе, мг/м33
