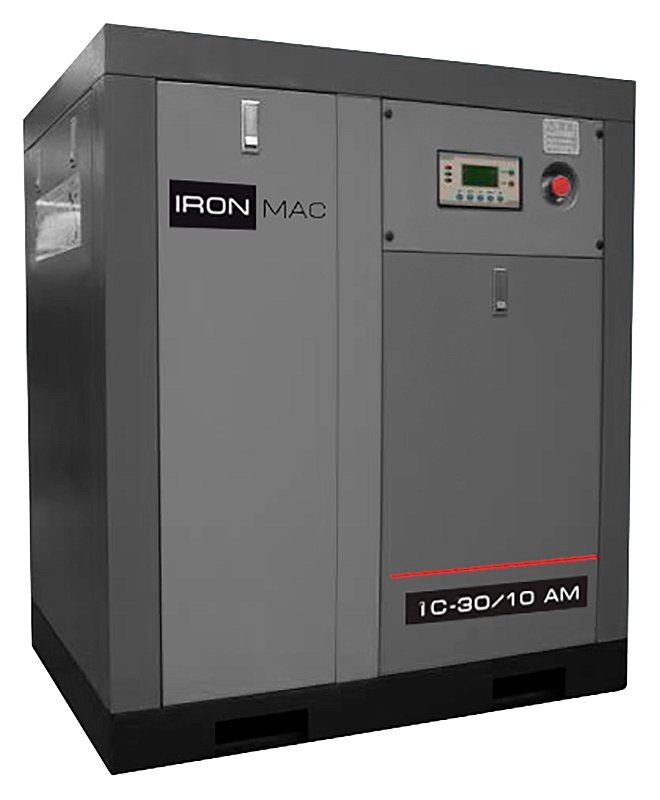

Винтовой компрессор Ironmac IC 20 AM/IC 30AM/ IC 50AM
Артикул: Ironmac-IC20-AM-IC-30AM-IC-50AM
Компрессор Ironmac серии IC 20 AM/IC 30AM/ IC 50AM – мощная и надежная энергетическая техника от крупнейшего в мире производителя компрессорного оборудования. Давление в компрессоре регулируется подвижной винтовой парой. Низкий уровень шума и экономный расход масла выгодно выделяют компрессор Ironmac среди прочих аналогов.
Описание
Технические характеристики
| Максимальное давление | до 10 бар |
| Мощность, кВт | 15/22/37 |
| Тип привода | прямой |
| Кол-во ступеней | 1 |
| Уровень шума | Низкий, 63 дБ |
| Тип двигателя | электрический |
| Тип охлаждения | воздушное |
| Эскплуатация | для помещения |
| Манометр | 1 шт |
| Выходной разъем | G3/4 |
| Класс защиты | IP 23 |
| Напряжение питания | 380 В |
| Габариты | Длина: 1000/1000 мм Ширина: 700/750 мм Высота:1015/1140 мм |
| Масса | 250 /2 65 кг |
| Гарантия | 2 года |
Преимущества винтового компрессора
Компрессор с винтовой парой превосходит поршневые и центробежные устройства по следующим параметрам:
Автоматизация систем
Надежность и легкость управления обеспечиваются за счет автоматизированной системы. Агрегат простой конструкции длительное время не требует техобслуживания.
Малый вес устройства
Небольшие габариты и вес компрессора позволяют устанавливать его при нехватке производственных площадей. А небольшой уровень вибраций позволяет использовать технику в помещениях без усиленного фундамента.
Небольшой расход масла
2-3 гр/м3 – наиболее экономный показатель, в сравнении с другими типами компрессоров. Компрессор Ironmac может работать в паре с пневматическими устройствами, не требуя фильтра дополнительной очистки и сохраняя высокое качество воздуха.
Воздушное отложение
Преимущество винтового компрессора в выделении нагретого, в процессе работы, воздуха, который позволяет дополнительно отапливать цех – ну а в теплое время года воздух можно отводить посредством воздухоотвода. И, наконец, воздушное охлаждение не требует подключения системы оборотного водоснабжения.
Особенности винтового компрессора Ironmac IC 20 AM/IC 30AM/ IC 50AM

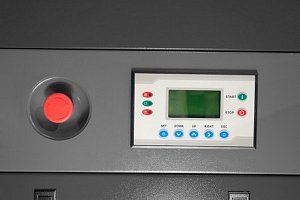

Интерфейс управления
Независимая система управления MAM6080, с простой в настройке панелью. Сбор подробной информации о процессе работы и легкий ввод пользовательских данных.
Винтовая пара
Роторы производства компании MCM (Япония) и линия контроля качества от немецкого бренда Leitz (Германия) дают в итоге непревзойденное качество винтовых компрессоров Ironmac.
Инвертор
Инвертор от компании ZhongChen (Ligao), с точностью 0,1 бар, поддерживает давление неизменным.

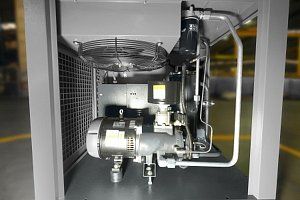

Прямой привод
Трехфазный электродвигатель с уровнем защиты IP23 (F-класс) и прямым приводом имеет высокий КПД. Плавный запуск понижает нагрузки на электросеть. Эти факторы гарантируют продолжительный срок эксплуатации.

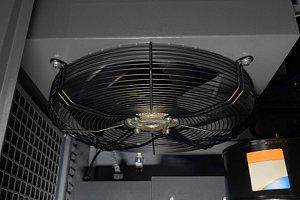

Автономная система воздушного охлаждения
Автономный воздушный чиллер не требует масляного контура с дополнительными трубками – это на порядки снижает потребление масла.

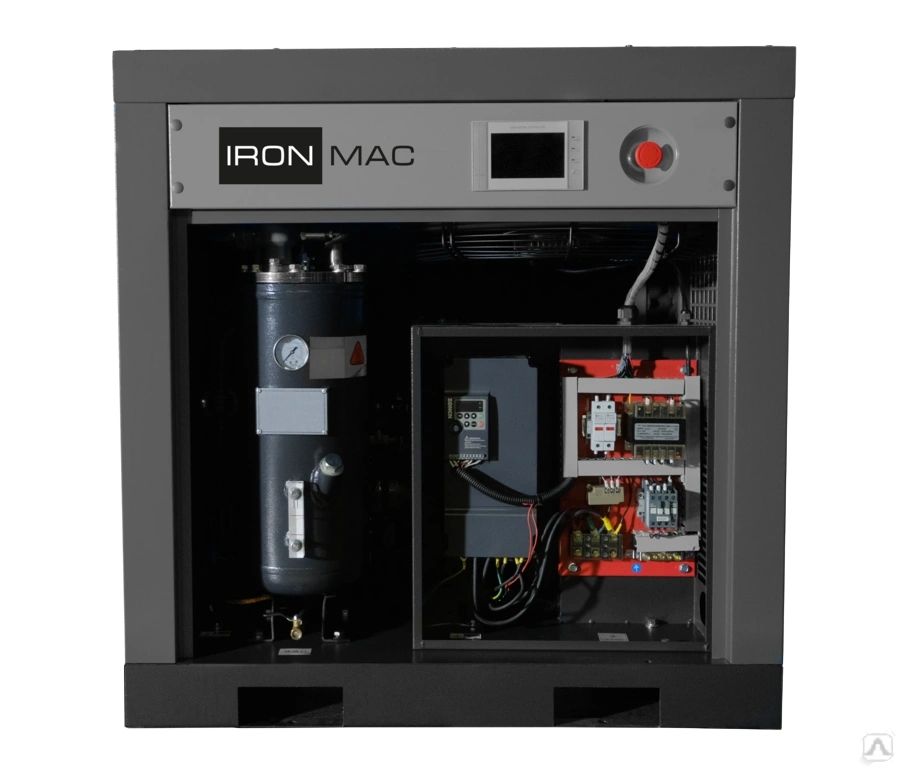

Электротехнические комплектующие
Компоненты от Schneider Electric – флагмана в отрасли электромеханики.

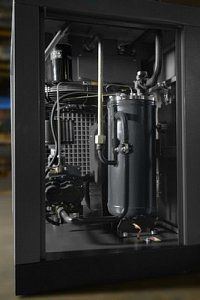

Трёхступенчатая комплексная система сепарации
Управление маслом происходит разносторонне: кран слива масла, контрольное-окно – в итоге, масса масла в сжатом воздухе составляет порядка 3 мг/м3.
Стандартная комплектация компрессора Ironmac IC 20 AM/IC 30AM/ IC 50AM
- Контроллер с LCD дисплеем. Постоянный контроль всех аспектов работы – выводит даже данные о надвигающемся техобслуживании.
- Блок контроля масла, с двухфазной фильтрацией до 3 мг/м3
- Масляный фильтр, до 10 мкм
- Воздушный фильтр
- Рама с виброподушками
- Специально разработанный трехфазный электродвигатель
- Подключение двигателя по схехам звезда-треугольник
- Мощный фирменный роторный блок
- Винтовой блок прямого привода
- Автономное воздушное охлаждение
- Предохранительный клапан
- Клапан минимального давления
- Панели корпуса снимаются без приложения усилий
- При поставке с завода, аппарат сразу готов к работе, не требуя настройки.
Модельный ряд в серии IC 20 AM/IC 30AM/ IC 50AM
| Модель | Производительность, м3/мин | Давление, бар | Мощность, кВт | Рекомендуемый ресивер | Рекомендуемый осушитель | Цена |
| IC 10 AM | 1,06; 0,96 | 8; 10 | 7,5 | 200 / 500 | i - 10 | 201 457 ₽ |
| IC 15 AM | 1,60; 1,47 | 8; 10 | 11 | 200 / 500 | i - 15 | 260 143 ₽ |
| IC 20 AM | 2,25; 2,05 | 8; 10 | 15 | 200 / 500 | i - 20 | 293 427 ₽ |
| IC 30 AM | 3,40; 3,08 | 8; 10 | 22 | 500 / 900 | i - 30 | 347 733 ₽ |
| IC 50 AM | 5,88; 5,35 | 8; 10 | 37 | 500 / 900 | i - 50 | 516 782 ₽ |
| IC 75AM | 9,50; 8,33 | 8; 10 | 55 | 500 / 900 | i - 75 | По запросу |
| IC 100 AM | 11,60;10,54 | 8; 10 | 75 | По запросу | i - 100 | По запросу |
| IC 150 AM | 22,26; 20,23 | 8; 10 | 110 | По запросу | i - 150 | По запросу |
| IC 175 AM | 22,26; 20,23 | 8; 10 | 132 | По запросу | i - 175 | По запросу |
| IC 120 AM | 15,2; 14,3 | 8; 10 | 90 | По запросу | i - 120 | По запросу |
Техническое описание моделей в серии IC 20 AM/IC 30AM/ IC 50AM
| Модель | IC 20/8 AM | IC 20/10 AM | IC 30/8 AM | IC 30/10 AM | IC 50/8 AM | IC 50/10 AM |
| Миним. рабочее давление, бар | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 |
| Макс. рабочее давление, бар | 8 | 10 | 8 | 10 | 8 | 10 |
| Мин. температура окружающей среды, °C | 5 | 5 | 5 | 5 | 5 | 5 |
| Макс. температура окружающей среды, °C | 46 | 46 | 46 | 46 | 46 | 46 |
| Производительность при номинальном давлении, м3/мин | 2,37 | 2,15 | 3,56 | 3,24 | 6,18 | 5,62 |
| Мощность электродвигателя, кВт | 15 | 15 | 22 | 22 | 37 | 37 |
| Параметры электросети, В/Ф/Гц | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 |
| Количество масла в системе, л | 10 | 10 | 16 | 16 | 16 | 16 |
| Остаточное содержание масла в воздухе, не более, мг/м3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Уровень шума, дБ(А) | 63 | 63 | 63 | 63 | 65 | 65 |
| Подключение, дюйм | G 3/4" | G 3/4" | G 1 1/4" | G 1 1/4" | G 1 1/4" | G 1 1/4" |
| Габаритные размеры: | ||||||
| Длина, мм | 1000 | 1000 | 1000 | 1000 | 1150 | 1150 |
| Ширина, мм | 700 | 700 | 750 | 750 | 900 | 900 |
| Высота, мм | 1015 | 1015 | 1140 | 1140 | 1345 | 1345 |
| Вес, кг | 250 | 250 | 265 | 265 | 450 | 450 |
Характеристики
Основные характеристики
-
Мощность двигателя, кВт15/22/37
-
Уровень шума, дБ63/65
-
Количество масла в системе, л10 / 16
-
Давление, бар4,5-10
-
Тип приводаПрямой
-
Тип двигателя3-фазный
-
Остаточное содержание масла в воздухе, мг/м33
