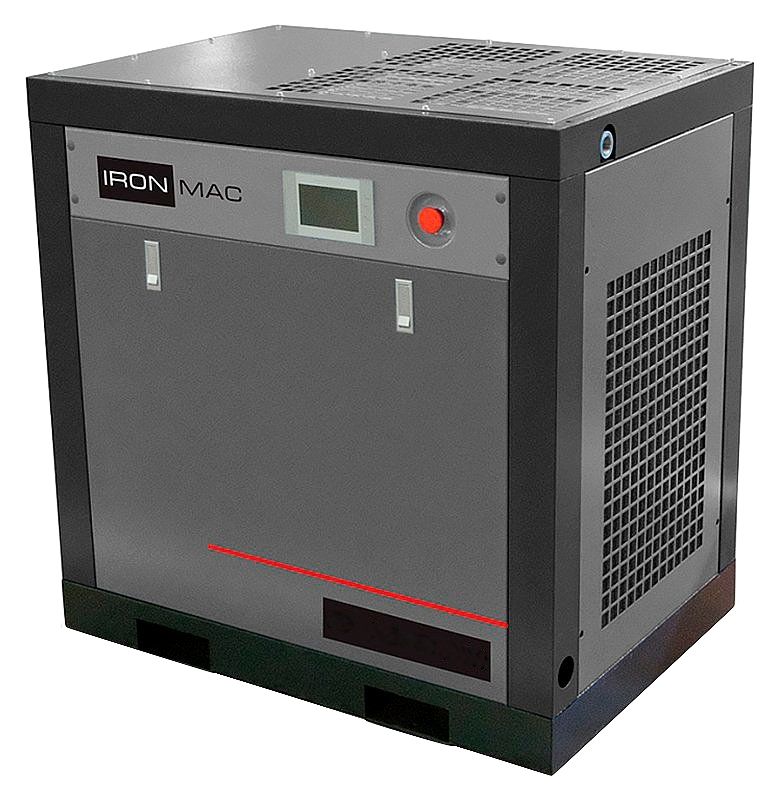

Винтовой компрессор Ironmac IC 15 AM
Артикул: Ironmac-IC-15 AM
Компрессор Ironmac IC 15 AM – современное мощное энергетическое оборудование. Компрессор оснащен трехступенчатой системой сепарации и автономным воздушным охлаждением. Длительный срок эксплуатации, надежная конструкция, интуитивно понятная панель управления ставят IC 15 AM на порядок выше аналогов.
Описание
Технические характеристики
| Максимальное давление | 10 атм |
| Мощность, кВт | 11 |
| Тип привода | прямой |
| Кол-во ступеней | 1 |
| Уровень шума | Низкий, 63 дБ |
| Тип двигателя | электрический |
| Тип охлаждения | воздушное |
| Эскплуатация | для помещения |
| Манометр | 1 шт |
| Выходной разъем | G3/4 |
| Класс защиты двигателя | IP 23 |
| Напряжение питания | 380 В |
| Габариты | Длина: 1000 мм Ширина: 640 мм Высота: 1015 мм |
| Масса | 210 кг |
| Гарантия | 2 года |
Данные о техобслуживании
Первое сервисное обслуживание требуется примерно через 500 часов работы. Необходимо заменить масло и фильтры.
Второе и последущие техобслуживания выполняются после каждых 2000 ч. эксплуатации. В ТО включено смена масла, сепаратора и фильтров.
Преимущества винтового компрессора
Компрессор с винтовой парой превосходит поршневые и центробежные устройства по следующим параметрам:
Автоматизация систем
Надежность и легкость управления обеспечиваются за счет автоматизированной системы. Агрегат простой конструкции длительное время не требует техобслуживания.
Малый вес устройства
Небольшие габариты и вес компрессора позволяют устанавливать его при нехватке производственных площадей. А небольшой уровень вибраций позволяет использовать технику в помещениях без усиленного фундамента.
Небольшой расход масла
2-3 гр/м3 – наиболее экономный показатель, в сравнении с другими типами компрессоров. Компрессор Ironmac может работать в паре с пневматическими устройствами, не требуя фильтра дополнительной очистки и сохраняя высокое качество воздуха.
Воздушное отложение
Преимущество винтового компрессора в выделении нагретого, в процессе работы, воздуха, который позволяет дополнительно отапливать цех – ну а в теплое время года воздух можно отводить посредством воздухоотвода. И, наконец, воздушное охлаждение не требует подключения системы оборотного водоснабжения.
Технологические особенности компрессора Ironmac IC 15 AM

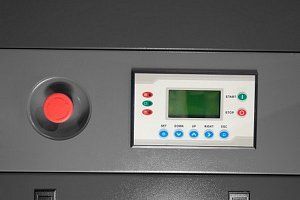

Интерфейс управления
Независимая система управления MAM6080, с простой в настройке панелью. Сбор подробной информации о процессе работы и легкий ввод пользовательских данных.
Винтовая пара
Роторы производства компании MCM (Япония) и линия контроля качества от немецкого бренда Leitz (Германия) дают в итоге непревзойденное качество винтовых компрессоров Ironmac.

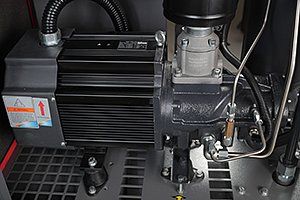

Прямой привод
Трехфазный электродвигатель с уровнем защиты IP23 (F-класс) и прямым приводом имеет высокий КПД. Плавный запуск понижает нагрузки на электросеть. Эти факторы гарантируют продолжительный срок эксплуатации.

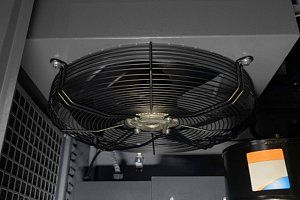

Автономная система воздушного охлаждения
Автономный воздушный чиллер не требует масляного контура с дополнительными трубками – это на порядки снижает потребление масла.
Трёхступенчатая комплексная система сепарации
Управление маслом происходит разносторонне: кран слива масла, контрольное-окно – в итоге, масса масла в сжатом воздухе составляет порядка 3 мг/м3.
Впускной клапан
Впускной клапан REDSTAR серии JIV-65B-AN.
Стандартная комплектация компрессора Ironmac IC 15 AM
- Контроллер с LCD дисплеем. Постоянный контроль всех аспектов работы – выводит даже данные о надвигающемся техобслуживании.
- Блок контроля масла, с двухфазной фильтрацией до 3 мг/м3
- Масляный фильтр, до 10 мкм
- Воздушный фильтр
- Рама с виброподушками
- Специально разработанный трехфазный электродвигатель
- Подключение двигателя по схехам звезда-треугольник
- Мощный фирменный роторный блок
- Винтовой блок прямого привода
- Автономное воздушное охлаждение
- Предохранительный клапан
- Клапан минимального давления
- Панели корпуса снимаются без приложения усилий
- При поставке с завода, аппарат сразу готов к работе, не требуя настройки.
Модельный ряд в серии IC 15 AM
| Модель | Производительность, м3/мин | Давление, бар | Мощность, кВт | Рекомендуемый ресивер | Рекомендуемый осушитель | Цена |
| IC 10 AM | 1,06; 0,96 | 8; 10 | 7,5 | 200 / 500 | i - 10 | 201 457 ₽ |
| IC 15 AM | 1,60; 1,47 | 8; 10 | 11 | 200 / 500 | i - 15 | 260 143 ₽ |
| IC 20 AM | 2,25; 2,05 | 8; 10 | 15 | 200 / 500 | i - 20 | 293 427 ₽ |
| IC 30 AM | 3,40; 3,08 | 8; 10 | 22 | 500 / 900 | i - 30 | 347 733 ₽ |
| IC 50 AM | 5,88; 5,35 | 8; 10 | 37 | 500 / 900 | i - 50 | 516 782 ₽ |
| IC 75AM | 9,50; 8,33 | 8; 10 | 55 | 500 / 900 | i - 75 | По запросу |
| IC 100 AM | 11,60;10,54 | 8; 10 | 75 | По запросу | i - 100 | По запросу |
| IC 150 AM | 22,26; 20,23 | 8; 10 | 110 | По запросу | i - 150 | По запросу |
| IC 175 AM | 22,26; 20,23 | 8; 10 | 132 | По запросу | i - 175 | По запросу |
| IC 120 AM | 15,2; 14,3 | 8; 10 | 90 | По запросу | i - 120 | По запросу |
Техническое описание моделей в серии IC 15 AM
| Модель | IC 15/8 AM | IC 15/10 AM |
| Миним. рабочее давление, бар | 4,5 | 4,5 |
| Макс. рабочее давление, бар | 8 | 10 |
| Мин. температура окружающей среды, °C | 5 | 5 |
| Макс. температура окружающей среды, °C | 46 | 46 |
| Производительность при номинальном давлении, м3/мин | 1,70 | 1,55 |
| Мощность электродвигателя, кВт | 11 | 11 |
| Параметры электросети, В/Ф/Гц | 380/3/50 | 380/3/50 |
| Количество масла в системе, л | 10 | 10 |
| Остаточное содержание масла в воздухе, не более, мг/м3 | 3 | 3 |
| Уровень шума, дБ(А) | 63 | 63 |
| Подключение, дюйм | G 3/4" | G 3/4" |
| Габаритные размеры: | ||
| Длина, мм | 1000 | 1000 |
| Ширина, мм | 640 | 640 |
| Высота, мм | 1015 | 1015 |
| Вес, кг | 210 | 210 |
Характеристики
Основные характеристики
-
Мощность двигателя, кВт11
-
Уровень шума, дБ63
-
Количество масла в системе, л10
-
Давление, бар4,5-10
-
Тип приводаПрямой
-
Тип двигателя3-фазный
-
Остаточное содержание масла в воздухе, мг/м33
