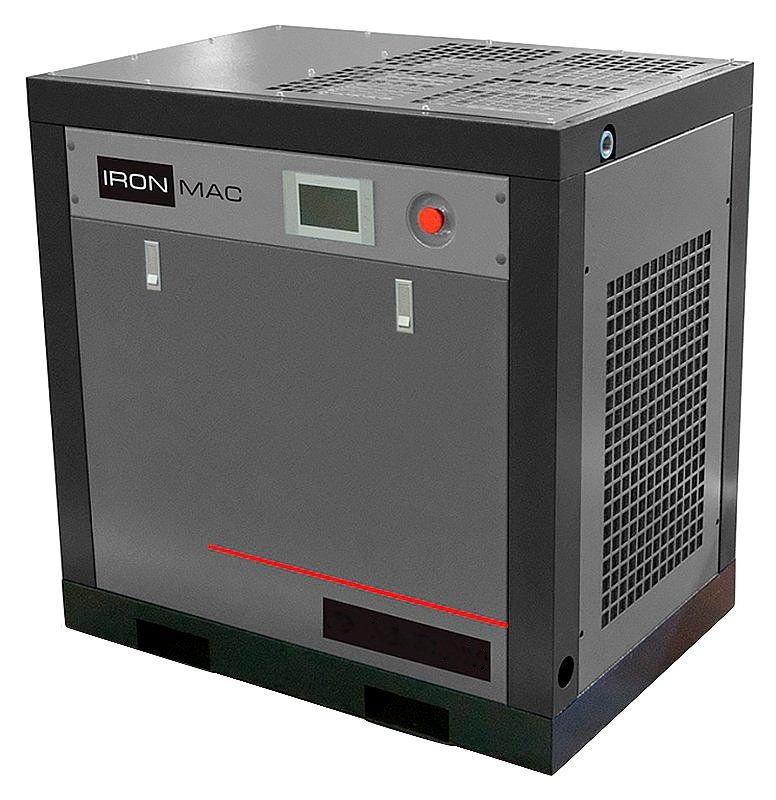

Винтовой компрессор Ironmac IC 100, 120, 150, 175 VSD с частотным регулированием привода

Артикул: Ironmac-IC-VSD

В корзину Узнать цену

Винтовой компрессор Ironmac – это мощное энергетическое устройство для повышения давления и перемещения газа или смесей газов. Среди всех видов компрессоров объемного действия, винтовые компрессоры наиболее надежны и экономичны. Низкий уровень вибраций, сравнительно небольшие вес и габариты, экономный расход масла и электричества делают винтовой компрессор Ironmac востребованным в производстве.

Описание

Технические характеристики

Тип двигателя  IP 65
Мощность, кВт 75 /90/ 110/ 132кВт
Тип привода прямой
Электрика Schneider electric
Шумоизоляция полная
Панельный фильтр есть
Рукав высокого давления  металлические шланги



Преимущества винтового компрессора

Компрессор с винтовой парой превосходит поршневые и центробежные устройства по следующим параметрам:

Автоматизация систем

Надежность и легкость управления обеспечиваются за счет автоматизированной системы. Агрегат простой конструкции длительное время не требует техобслуживания.

Малый вес устройства

Небольшие габариты и вес компрессора позволяют устанавливать его при нехватке производственных площадей. А небольшой уровень вибраций позволяет использовать технику в помещениях без усиленного фундамента.

Небольшой расход масла

2-3 гр/м3 – наиболее экономный показатель, в сравнении с другими типами компрессоров. Компрессор Ironmac может работать в паре с пневматическими устройствами, не требуя фильтра дополнительной очистки и сохраняя высокое качество воздуха.

Воздушное отложение

Преимущество винтового компрессора в выделении нагретого, в процессе работы, воздуха, который позволяет дополнительно отапливать цех – ну а в теплое время года воздух можно отводить посредством воздухоотвода. И, наконец, воздушное охлаждение не требует подключения системы оборотного водоснабжения.

винтовая пара Ironmac





Особенности винтового компрессора Ironmac

Панель управления Ironmac



Интерфейс управления

Независимая система управления MAM6080, с простой в настройке панелью. Сбор подробной информации о процессе работы и легкий ввод пользовательских данных.

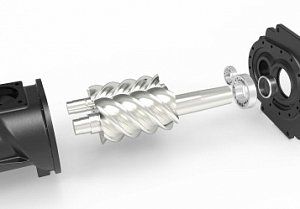

винтовая пара Ironmac



Винтовая пара

Роторы производства компании MCM (Япония) и линия контроля качества от немецкого бренда Leitz (Германия) дают в итоге непревзойденное качество винтовых компрессоров Ironmac.









инвертор



Инвертор

Инвертор от компании ZhongChen (Ligao), с точностью 0,1 бар, поддерживает давление неизменным.

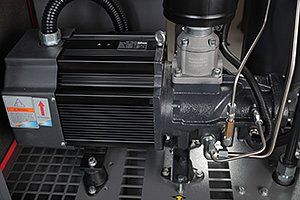

двигатель с прямым приводом



Прямой привод

Трехфазный электродвигатель с уровнем защиты IP23 (F-класс) и прямым приводом имеет высокий КПД. Плавный запуск понижает нагрузки на электросеть. Эти факторы гарантируют продолжительный срок эксплуатации.

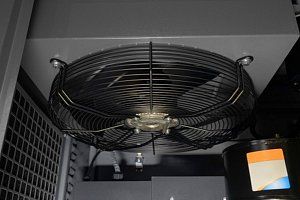

АВТОНОМНАЯ СИСТЕМА ВОЗДУШНОГО ОХЛАЖДЕНИЯ



Автономная система воздушного охлаждения

Автономный воздушный чиллер не требует масляного контура с дополнительными трубками – это на порядки снижает потребление масла.









лого Schneider Electric



Электротехнические комплектующие

Компоненты от Schneider Electric – флагмана в отрасли электромеханики.

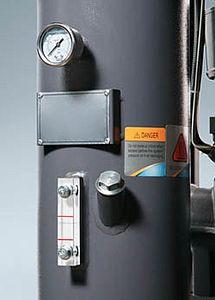

Система сепарации, 3 ступени



Трёхступенчатая комплексная система сепарации

Управление маслом происходит разносторонне: кран слива масла, контрольное-окно – в итоге, масса масла в сжатом воздухе составляет порядка 3 мг/м3.



















Стандартная комплектация компрессора Ironmac

  • Контроллер с LCD дисплеем. Постоянный контроль всех аспектов работы – выводит даже данные о надвигающемся техобслуживании.
  • Блок контроля масла, с двухфазной фильтрацией до 3 мг/м3
  • Масляный фильтр, до 10 мкм
  • Воздушный фильтр
  • Рама с виброподушками
  • Специально разработанный трехфазный электродвигатель
  • Подключение двигателя по схехам звезда-треугольник
  • Мощный фирменный роторный блок
  • Винтовой блок прямого привода
  • Автономное воздушное охлаждение
  • Предохранительный клапан
  • Клапан минимального давления
  • Панели корпуса снимаются без приложения усилий
  • При поставке с завода, аппарат сразу готов к работе, не требуя настройки.



Модельный ряд в серии

Модель  Производительность, м3/мин Давление, бар Мощность, кВт Объем ресивера, л  Осушитель  Цена
IC 20/15 VSD 0,53–1,35 15 15 - - По запросу
IC 30/15 VSD 0,8–2,3 15 22 - - По запросу
IC 30 VSD 3,56; 3,24 8; 10 22 - - По запросу
IC 40 VSD 4,83; 4,24 4,5 30 - - 745 312 ₽
IC 20/15 DF VSD 500L 0,53–1,35 15 15 500 + По запросу
IC 30/15 DF VSD 500L 0,8–2,3 15 22 500 + По запросу
IC 60 VSD 1,92–6,72 8–13 45 - - По запросу
IC 100 VSD С частотным регулированием привода 4–11,5 8–12,5 75 - - По запросу
IC 120 VSD С частотным регулированием привода 4,7–14,53 8–12,5 90 - - По запросу
IC 150 VSD С частотным регулированием привода 5,8–20,5 8; 10 110 - - По запросу
IC 175 VSD с частотным регулированием привода 7,1–24,48 8; 10 132 - - По запросу



Техническое описание моделей в серии

Модель  IC–100/8 VSD IC–100/10 VSD IC–100/13 VSD IC–120/8 VSD IC–120/10 VSD IC–120/13 VSD IC–150/8 VSD IC–150/10 VSD IC–175/8 VSD
Макс. рабочее давление, бар 8 10 12,5 8 10 12,5 8 10 8
Мин. температура окружающей среды, °C 5 5 5 5 5 5 5 5 5
Макс. температура окружающей среды, °C 45 45 45 45 45 45 45 45 45
Производительность при номинальном давлении, м3/мин 4,0–11,5 3,7–10,5 3,3–9,5 5,09–14,53 4,7–13,36 4,26–12,18 7,17–20,5 5,8–16,58 8,08–24,48
Мощность электродвигателя, кВт 75 75 75 90 90 90 110 110 132
Параметры электросети, В/Ф/Гц 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
Количество масла в системе, л 52 52 52 52 52 52 65 65 65
Остаточное содержание масла в воздухе, не более, мг/м3 3 3 3 3 3 3 3 3 3
Уровень шума, дБ(А) 78 78 78 78 78 78 78 78 78
Подключение, дюйм 2" 2" 2" 2" 2" 2" DIN 65 DIN 65 DIN 65
Габаритные размеры:
Длина, мм 1600 1600 1600 1600 1600 1600 2000 2000 2000
Ширина, мм 1300 1300 1300 1300 1300 1300 1550 1550 1550
Высота, мм 1600 1600 1600 1600 1600 1600 2000 2000 2000
Вес, кг 1450 1450 1450 1450 1450 1450 2350 2350 2350

Характеристики

Основные характеристики

  • Мощность двигателя, кВт
    75/90/110/132
  • Тип двигателя
    3-фазный
  • Тип привода
    Прямой
  • Шумоизоляция
    Полная
  • Панельный фильтр
    есть
  • Уровень шума, дБ
    78
  • Количество масла в системе, л
    52
  • Давление, бар
    8–12,5
  • Мощность, Вт
    75/90/110/132
  • Остаточное содержание масла в воздухе, мг/м3
    3
