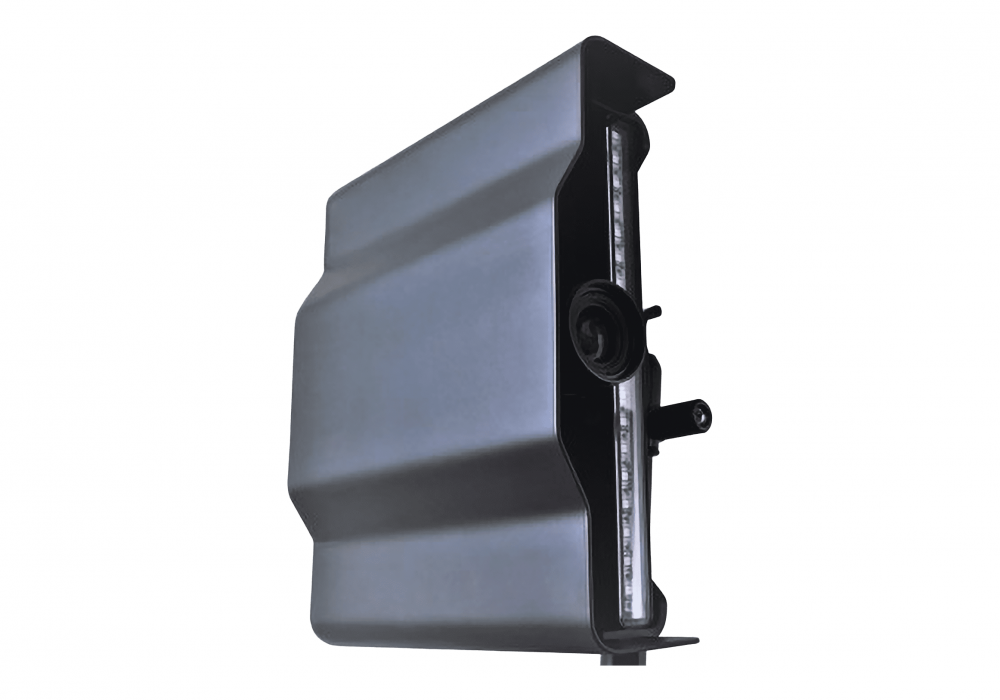

Видеоэкстензометр Melytec ЭВ-400
Артикул: ЭВ-400
Melytec ЭВ-400 – высокоточный и надежный видеоэкстензометр, предназначенный для бесконтактного измерения деформации образцов из любых материалов.
Описание
Melytec ЭВ-400 – высокоточный и надежный видеоэкстензометр, предназначенный для бесконтактного измерения деформации образцов из любых материалов.
Прибор фиксирует продольные и поперечные деформации, а также используется для построения полей распределения деформации в режиме реального времени. Испытания проводятся в широком температурном диапазоне – начиная от комнатной и заканчивая +1400°C.
Устройство сочетает в себе актуальные технологические идеи и многолетний опыт ООО «Мелитэк» в области создания испытательных машин. Агрегаты собираются из высококачественных и надежных компонентов. Производитель обеспечивает методическую поддержку и техническое обслуживание.
Особенности
- Цифровая видеокамера обладает высоким разрешением и скоростью передачи данных, а также функцией синхронизации.
- Несколько камер проводят измерение одновременно. Предусмотрено автоматическое построение трехмерной модели образца, в которой отображаются области деформаций в режиме статических и циклических нагрузок.
- Система освещения позволяет проводить испытания даже в условиях затемненного помещения.
- Абсолютная и относительная деформация определяется по контрастным меткам, которые наносятся на испытуемый образец.
- Полученная информация позволяет определить тензоры относительной деформации образца (включая по площади), а также провести оценку длины развивающейся трещины.
- Экстензометр поставляется со специализированным программным обеспечением, которое имеет широкий функционал и интерфейс, удобный как для опытного пользователя, так и для новичка.
Характеристики
Основные характеристики
-
Тип образцовЛюбые
-
Конструктивное исполнениеБесконтактный оптический
-
Тип испытанияСтатические, динамические
-
Точность измерений, %0.5/1 в зависимости от поля зрения
-
Вид испытанияВсе виды кратковременных статических и динамических усталостных испытаний
-
Формы образцовЛюбые
-
Продольное измерительное перемещение, ммОт 0.001 до 480
-
Поперечное измерительное перемещение, ммОт 0.001 до 250
-
Частота выборки данных, ГцДо 200
Модификации
| Модель | Продольное измерительное перемещение, мм | Поперечное измерительное перемещение, мм | Частота выборки данных, Гц |
|---|---|---|---|
| Видеоэкстензометр Melytec ЭВ-200 | От 0.001 до 230 | От 0.001 до 170 | До 200 |
| Видеоэкстензометр Melytec ЭВ-400 | От 0.001 до 480 | От 0.001 до 250 | До 200 |
| Видеоэкстензометр Melytec ЭВ-600 | От 0.001 до 855 | От 0.001 до 250 | До 200 |
| Видеоэкстензометр Melytec ЭВ-800 | От 0.001 до 960 | От 0.001 до 250 | До 200 |
