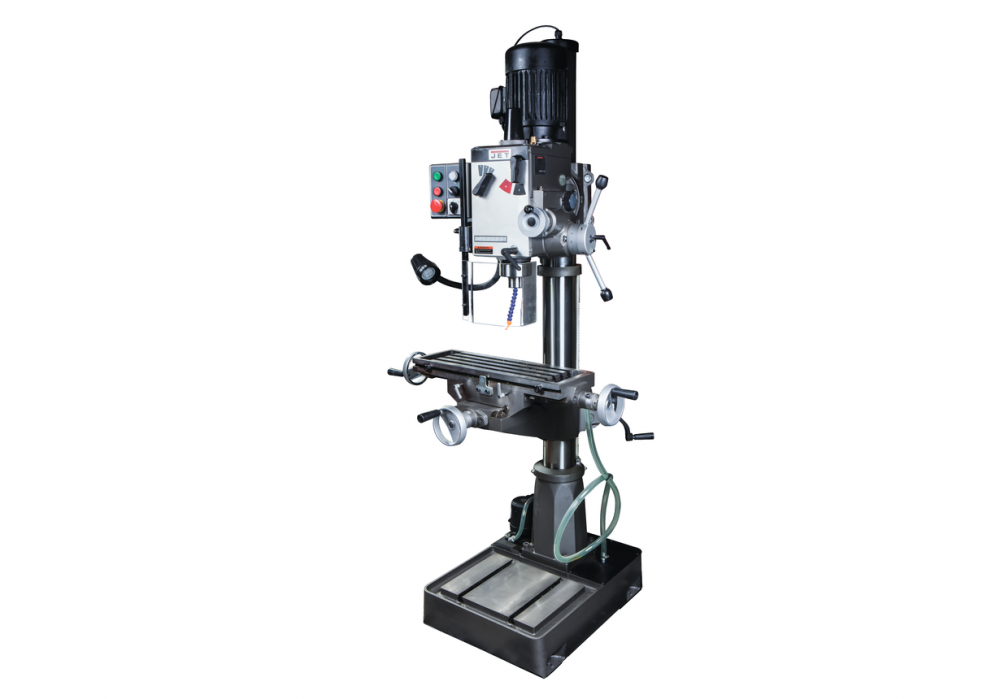

Вертикально-сверлильный станок с крестовым столом JET GHD-46PFCT

Артикул: 50000409T

В корзину Узнать цену

Станок JET GHD-46PFCT – эффективная и надежная машина для сверления отверстий и нарезания резьбы в металлических изделиях.

Описание

Редукторный сверлильный станок JET GHD-46PFCT способен сверлить отверстия диаметром до 40 мм, нарезать резьбы диаметром до M12, а также проводить небольшие фрезерные работы. Погруженный в масло редуктор обеспечивает бесперебойную работу в условиях высокой загруженности.

Данная модель входит в линейку станков индустриального класса. Возможности применения широки – от ремонтных работ в небольших мастерских и мелкосерийного производства до крупносерийного выпуска продукции (при оснащении станка дополнительными приспособлениями).

Станок собран из высококачественных комплектующих. Основание и рабочий стол изготовлены из серого чугуна. Колонна представляет собой трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

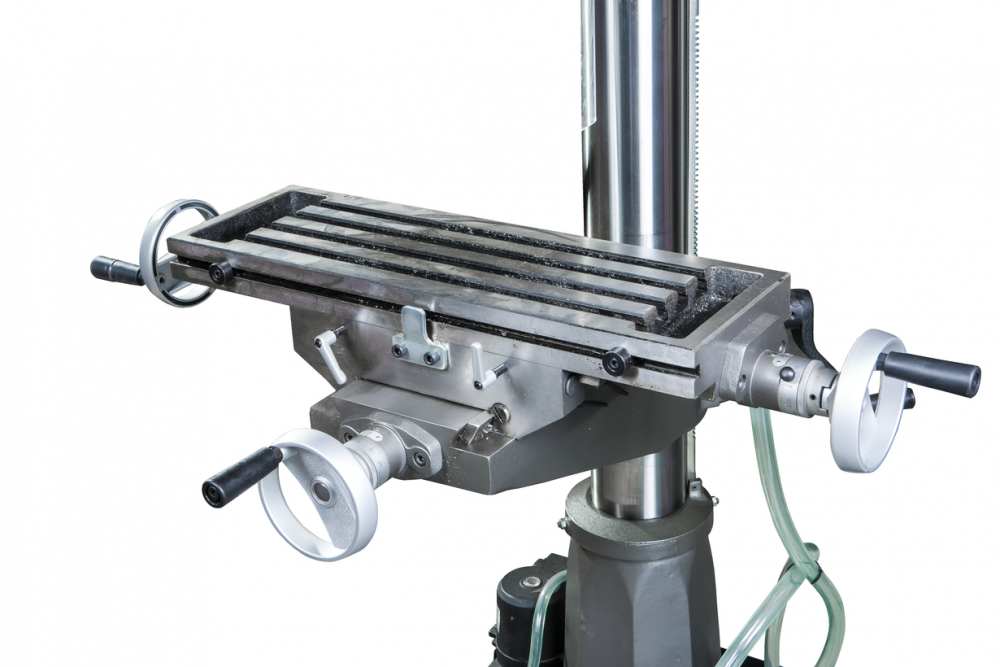

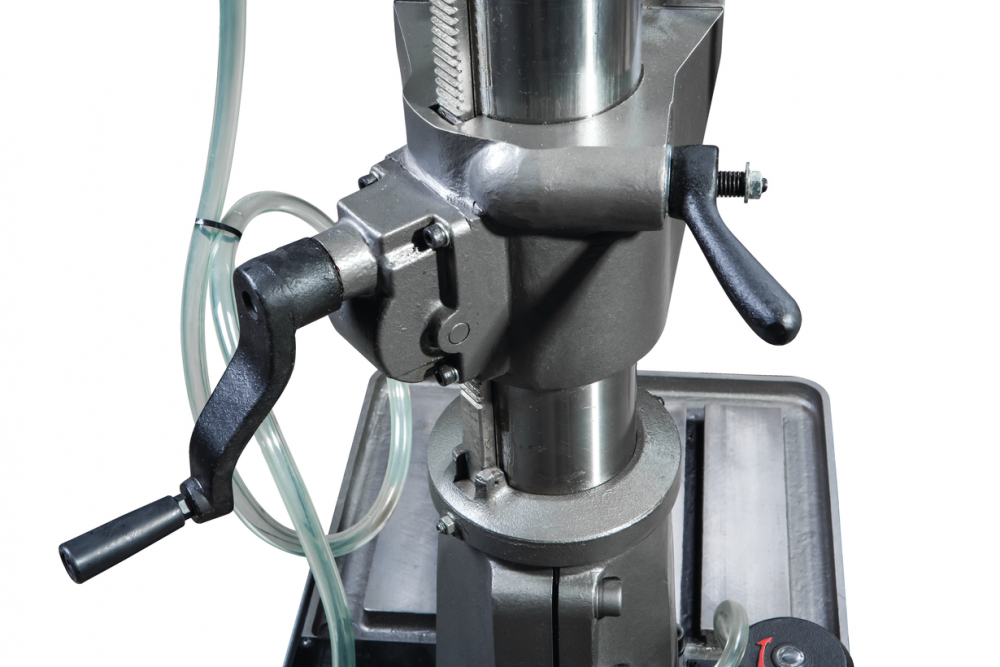

В основании имеются емкость и помпа для СОЖ, а также два Т-образных паза для крепления оснастки крупногабаритных и тяжелых изделий. Обработка проходит на крестовом столе с наклонным механизмом. Такая конструкция повышает точность сверления и дает возможность выполнять простые фрезерные работы. Высота стола регулируется зубчато-реечным механизмом, установленным на колонне.

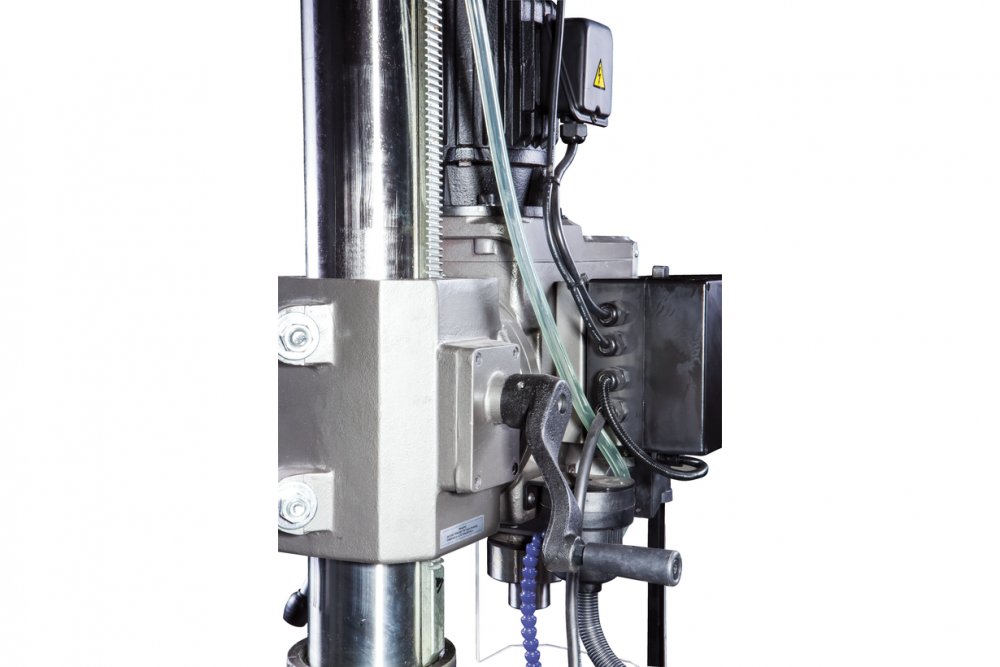

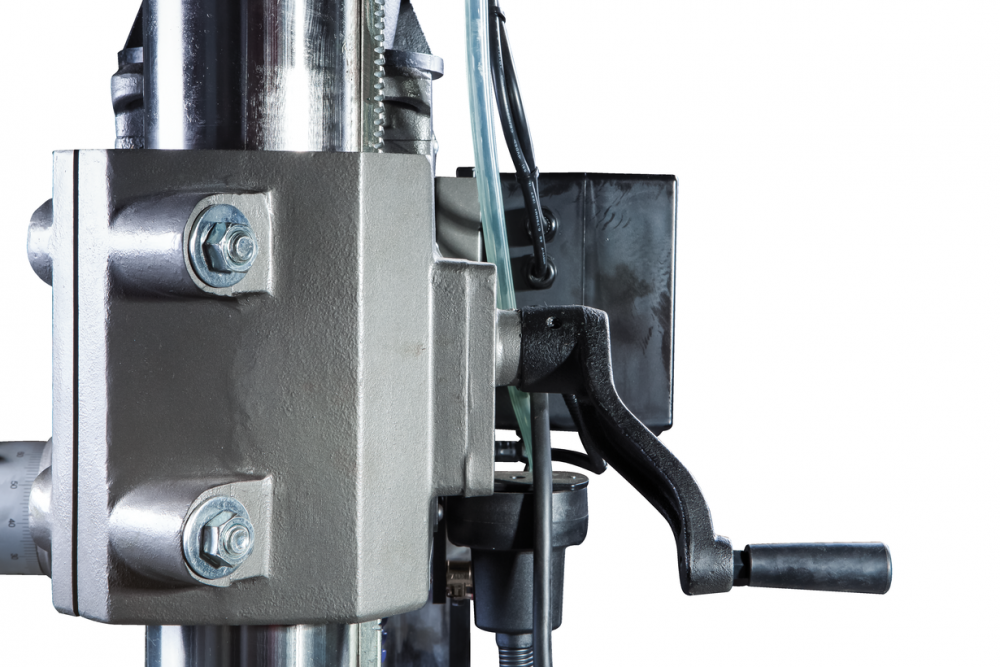

Сверлильная голова имеет механизм, позволяющий наклонять ее.

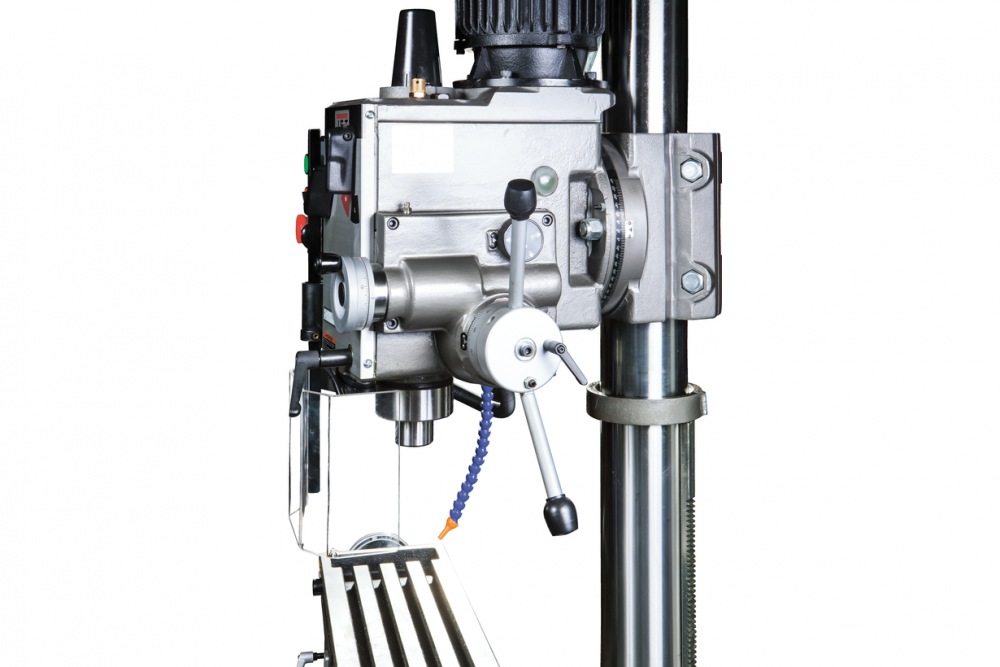

Станок оснащен двигателем мощностью 1100 Вт и имеет шесть скоростей вращения шпинделя в диапазоне 50-1250 оборотов в минуту. Скорости переключаются с помощью рукояток на передней панели.

Особенности

  • Аналог станка 2Т140
  • Крестовый стол 585х190 мм
  • Шестерни погружены в масленую ванну
  • Автоматическая подача пиноли шпинделя
  • Реверс для нарезания резьбы

Комплектация

  • Оправка сверлильного патрона B16/MK4
  • Система подачи СОЖ
  • Руководство по эксплуатации

Технические характеристики

Напряжение, В 400
Максимальный диаметр сверления сталь, мм 40
Макс. диаметр резьбы сталь М22
Максимальный диаметр сверления с автоподачей, сталь, мм 25
Максимальный диаметр торцевой фрезы, мм 100
Максимальный диаметр концевой фрезы, мм 25
Частота вращения шпинделя, об/мин 50 - 1250
Количество скоростей шпинделя 6
Тип привода Коробка скоростей
Конус шпинделя МК-4
Расстояние шпиндель-стол, мм 690
Расстояние шпиндель-основание, мм 1469
Вылет шпинделя, мм 260
Ход пиноли шпинделя, мм 130
Ход пиноли шпинделя (автоподача), мм 107
Диаметр пиноли, мм 75
Диапазон автоматической подачи, мм/об 0,12/ 0,18/ 0,25
Количество автоматических подач, шт 3
Наклон головы -90/+30
Диаметр стойки, мм 115
Размер стола, мм 585 x 190
Перемещение по оси X, мм 380
Перемещение по оси Y, мм 180
Размер Т-образного паза стола, мм 14
Количество Т-образных пазов стола, шт 4
Размер основания, мм 680 x 480
Размер Т-образного паза основания, мм 16
Количество Т-образных пазов основания, шт 2
Мощность двигателя, кВт 1,1
Потребляемая мощность, кВт (S6 40%) 2,1
Тип двигателя Асинхронный
Мощность насоса СОЖ, кВт 0,085
Устройство подачи СОЖ да
Автоподача есть
Автореверс нет
Длина, мм 914
Ширина, мм 762
Высота, мм 2083
Масса, кг 310
Длина в упаковке, см 91,44
Ширина в упаковке, см 91,44
Высота в упаковке, см 215,9
Масса в упаковке, кг 380

Характеристики

Основные характеристики

  • Ход пиноли шпинделя, мм
    130
  • Потребляемая мощность (S6 40%), кВт
    2,1
  • Количество Т-образных пазов стола, шт.
    4
  • Размер Т-образного паза стола, мм
    14
  • Диаметр стойки, мм
    115
  • Вылет шпинделя, мм
    260
  • Размер стола, мм
    585 x 190
  • Тип двигателя
    Асинхронный
  • Тип привода
    Коробка скоростей
  • Максимальный диаметр сверления с автоподачей, сталь, мм
    25
  • Диаметр пиноли, мм
    75
  • Ход пиноли шпинделя (автоподача), мм
    107
  • Диапазон автоматической подачи, мм/об
    0,12/ 0,18/ 0,25
  • Макс. Ø торцевой фрезы, мм
    100
  • Макс. Ø концевой фрезы, мм
    25
  • Наклон головы, °
    -90/+30
  • Мощность насоса СОЖ, кВт
    0,085
  • Количество Т-образных пазов основания, шт.
    2
  • Размер Т-образного паза основания, мм
    16
  • Количество автоматических подач, шт.
    3
  • Количество скоростей шпинделя
    6
  • Макс. диаметр резьбы сталь
    М22
  • Масса, кг
    310
  • Размер основания, мм
    680 x 480
  • Расстояние шпиндель-основание, мм
    1469
  • Расстояние шпиндель-стол, мм
    690
  • Мощность двигателя, кВт
    1,1
  • Частота вращения шпинделя, об/мн
    50 - 1250
  • Максимальный диаметр сверления сталь, мм
    40
  • Автореверс
    нет
  • Автоподача
    есть
  • Устройство подачи СОЖ
    да
  • Напряжение, В
    400
  • Размеры станка (Д x Ш x В), мм
    914 x 762 x 2083
  • Конус шпинделя
    МК-4
  • Перемещение по оси Y, мм
    180
  • Перемещение по оси X, мм
    380
