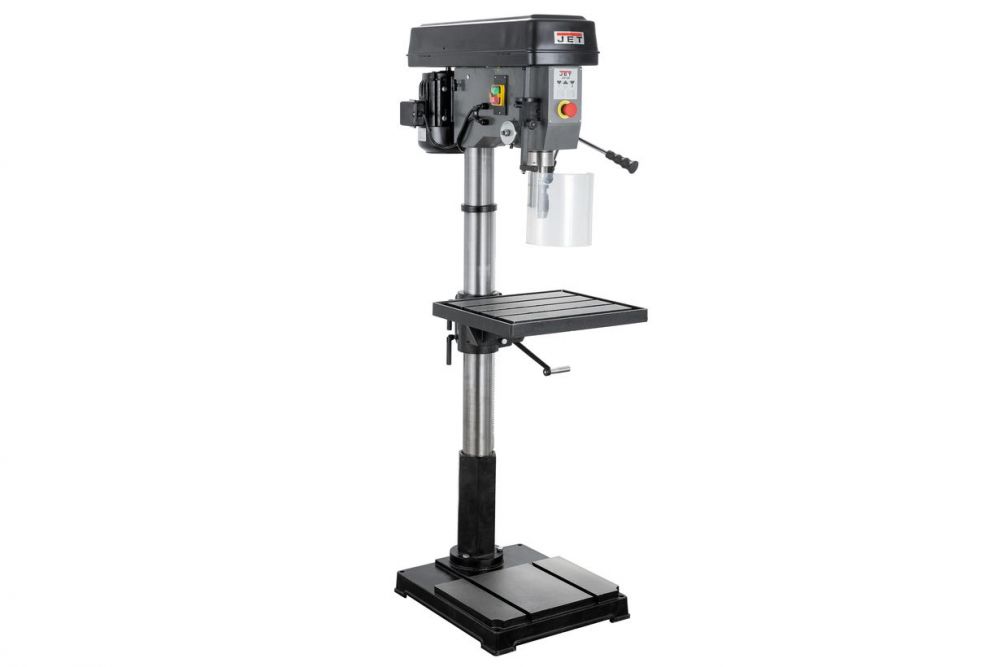

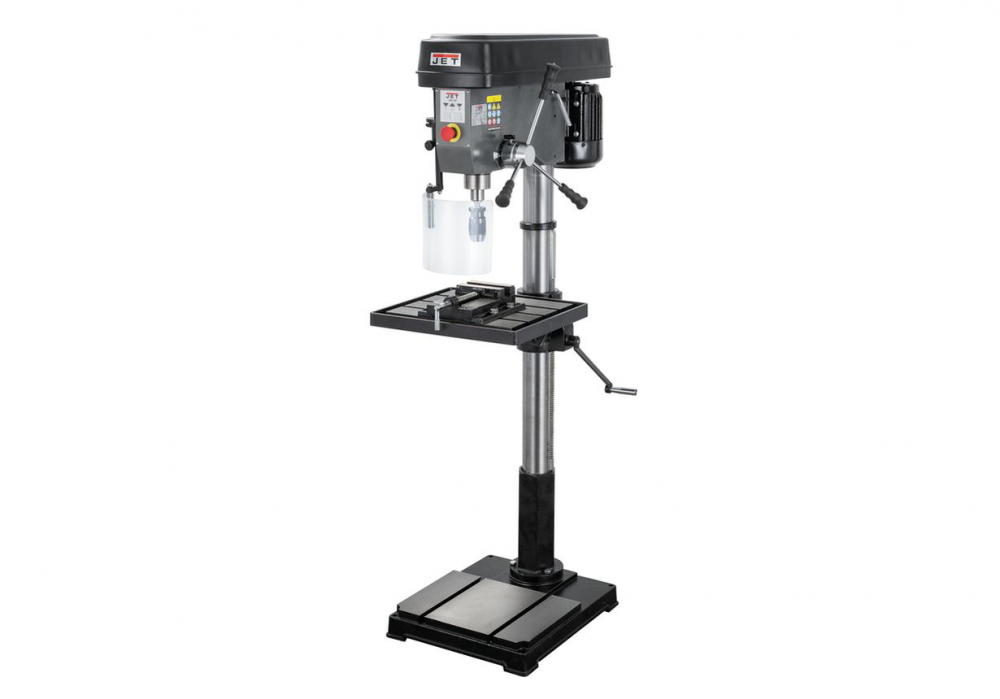

Вертикально-сверлильный станок JET JDP-22F
Артикул: 50000214T
Станок JET JDP-22F предназначен для точного сверления отверстий при серийном производстве металлических изделий.
Описание

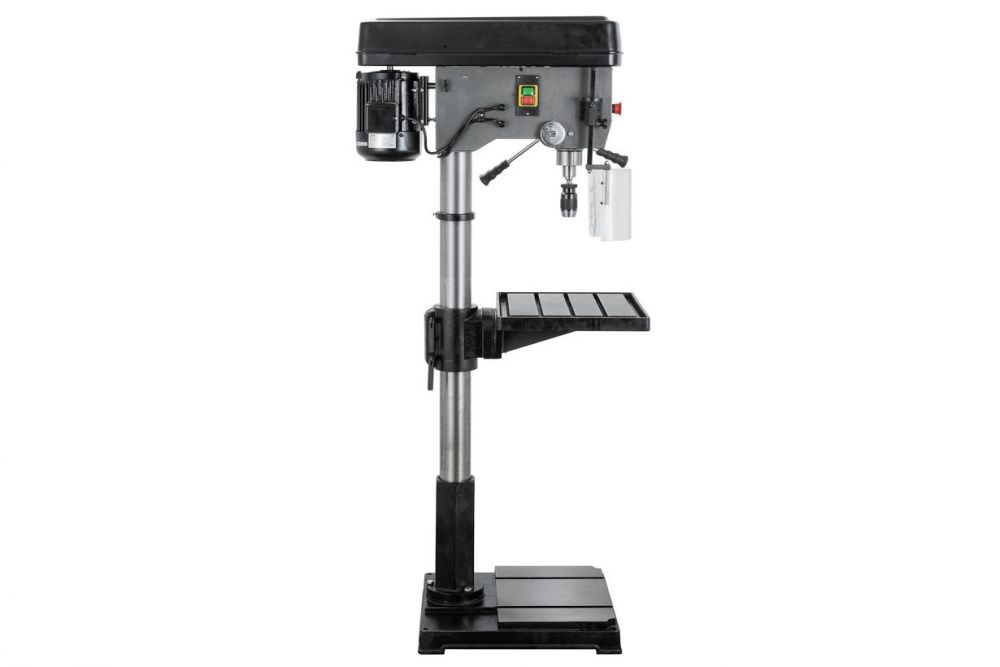

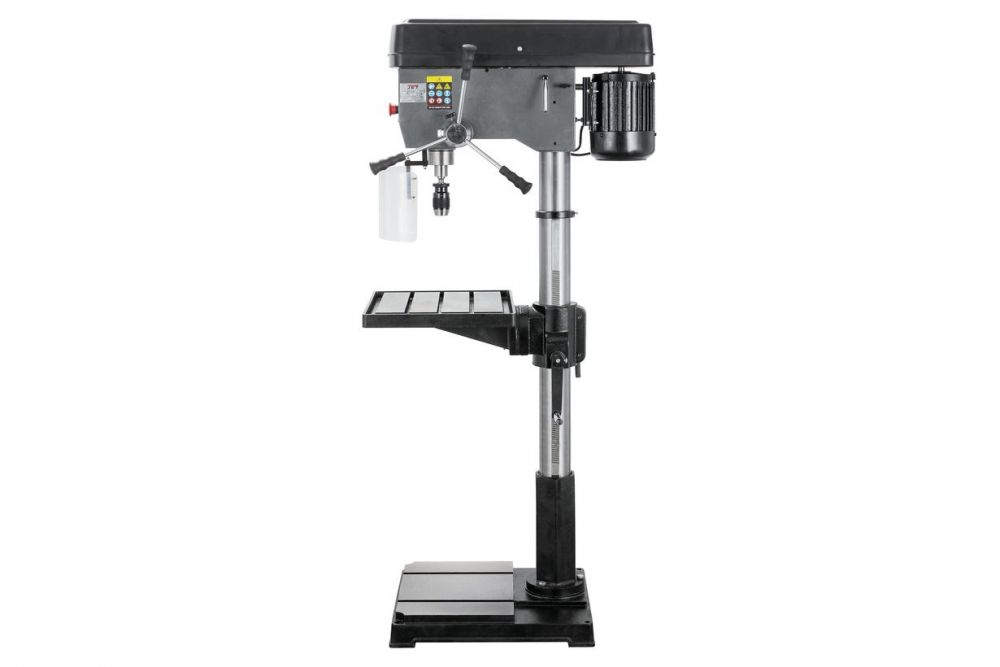

Напольный вертикально-сверлильный станок JET JDP-22F предназначен для серийного производства металлических деталей на малых и крупных промышленных предприятиях, а также для использования в образовательных целях.
Данная модель собрана из высококачественных комплектующих. Благодаря этому, она отличается хорошей точностью сверления и долговечностью.

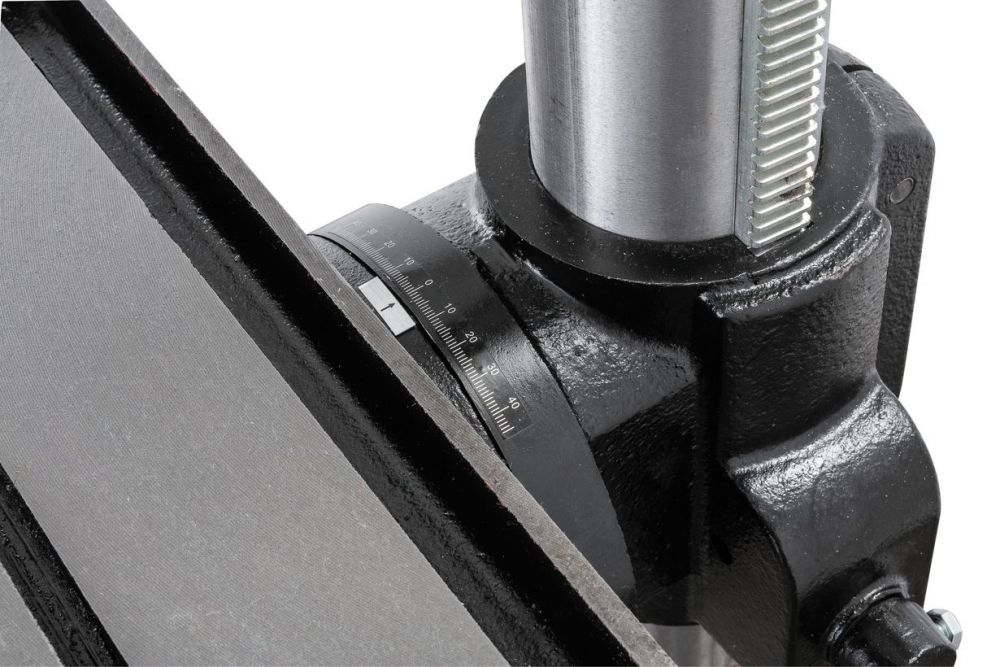

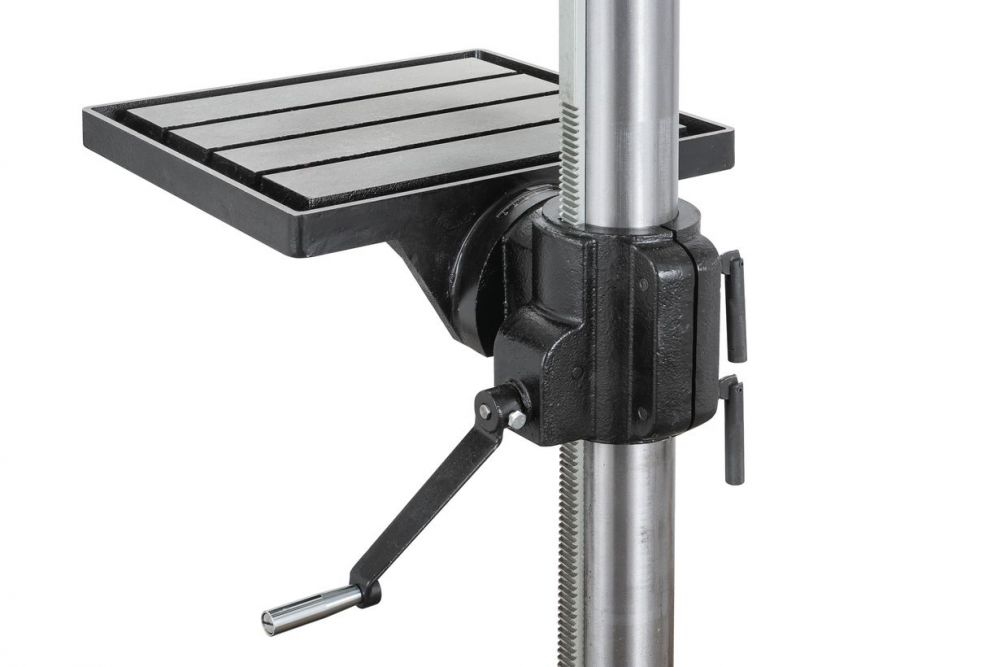

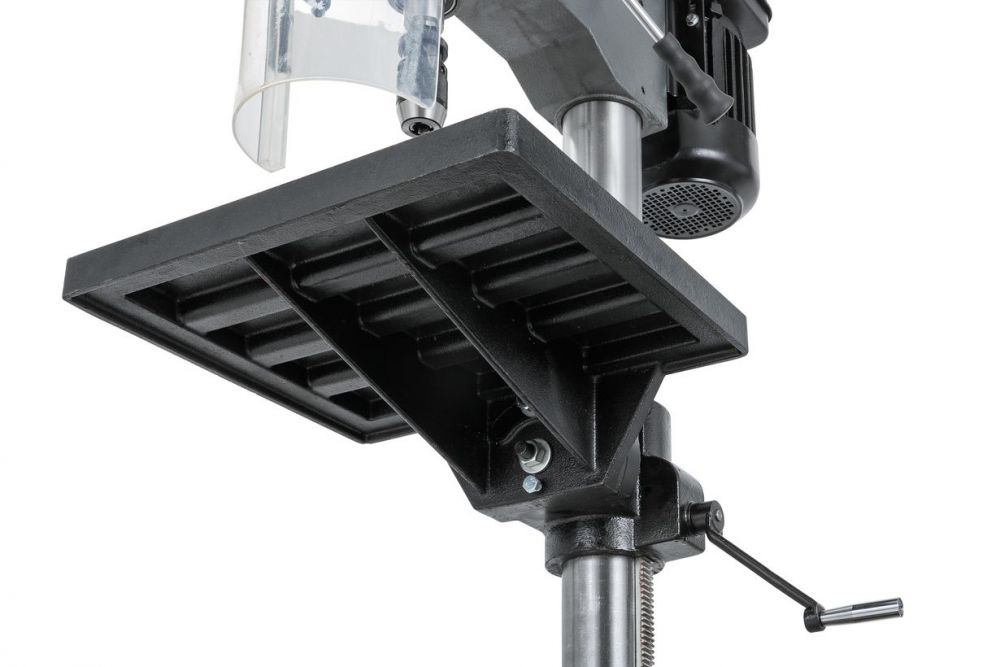

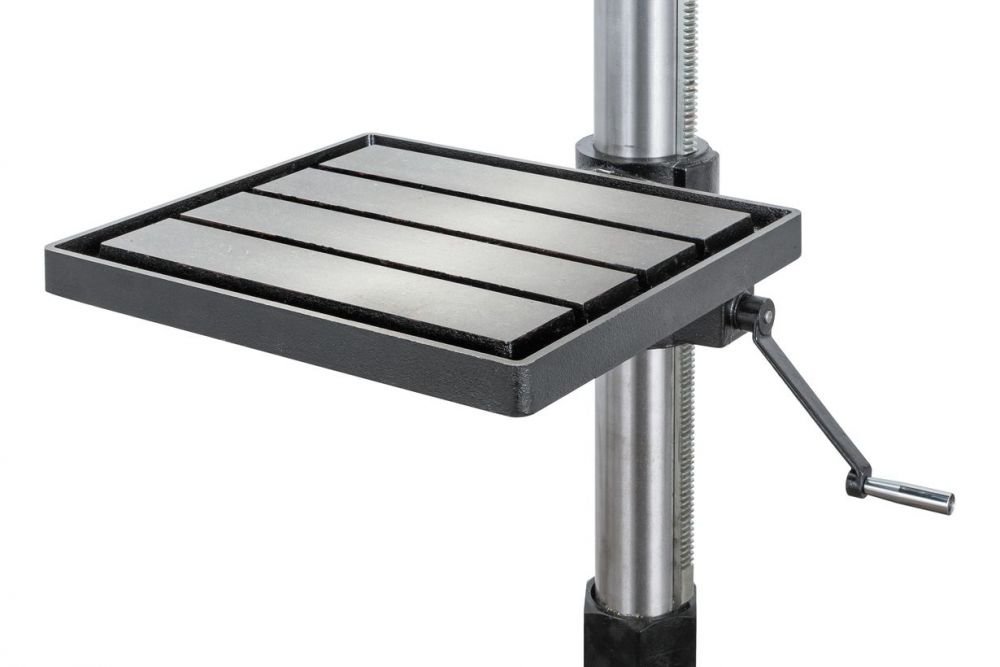

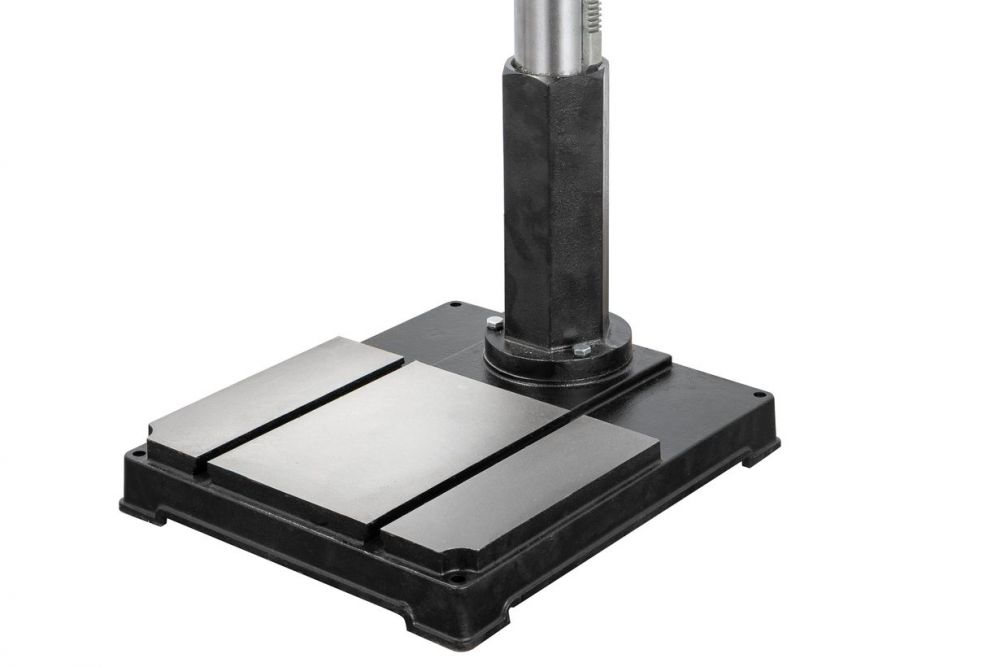

Станок базируется на массивном основании из чугуна (размер – 46,5 x 33 см), которое имеет два Т-образных паза для крепления оснастки. Чугунный рабочий стол (размер 47 x 41,5 см) с и сверлильный агрегат установлены на толстостенной колонне большого диаметра. На ней имеется зубчатая рейка, с помощью которой стол можно поднять или опустить. Стол может совершить полный оборот вокруг колонны, а также наклониться на 45° влево или вправо.

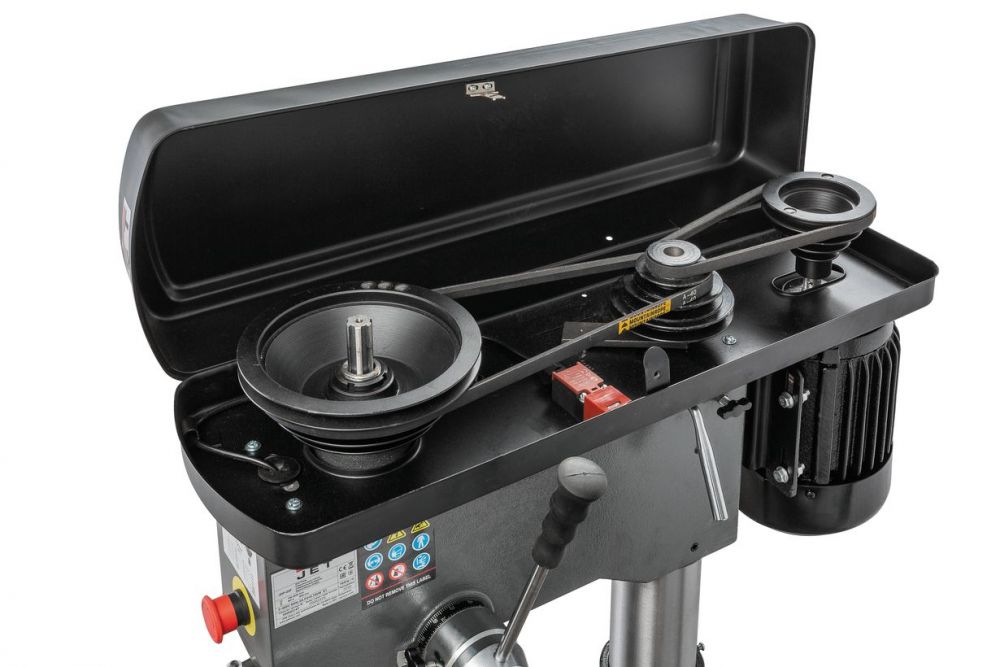

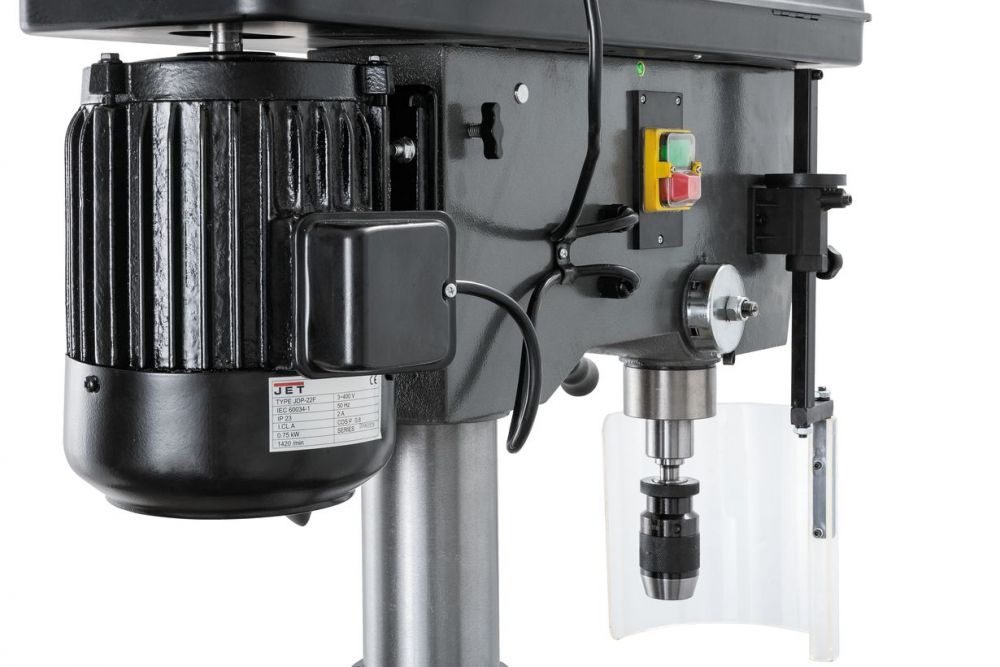

Станок оснащен трехфазным асинхронным двигателем мощностью 750 Вт, который питается от сети с напряжением 380 В. С помощью шкивов и клинового ремня мотор приводит вал шпинделя в движение.

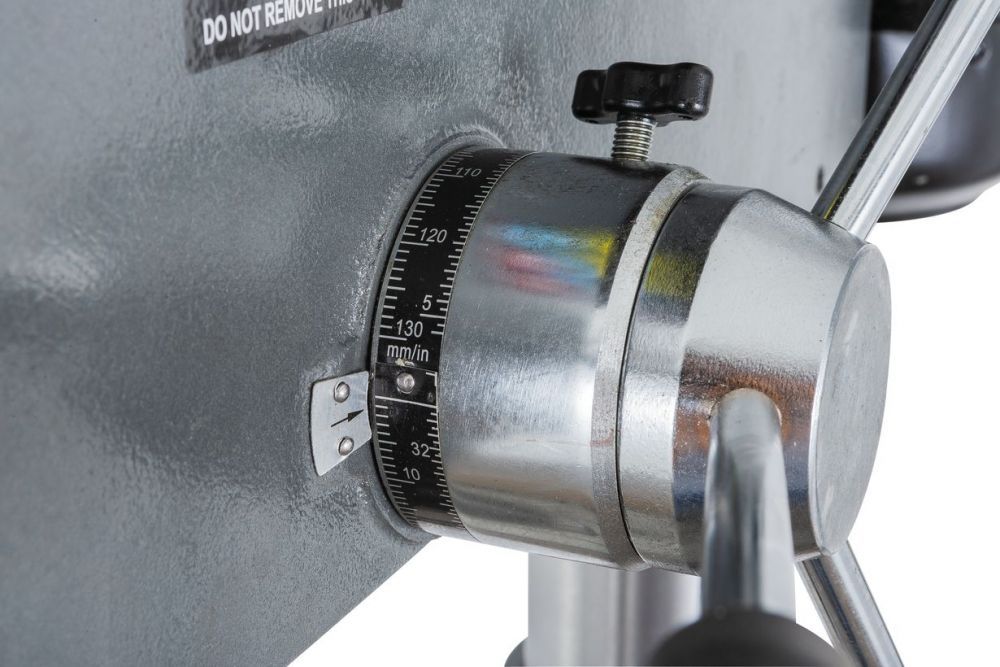

Станок имеет 12 скоростей и частоту вращения шпинделя 150-2850 оборотов в минуту. Это позволяет просверливать отверстия диаметром до 25 мм в стали и до 28 мм в чугуне. С помощью настраиваемого ограничителя и нанесенной на станок шкалы работник может контролировать глубину сверления.

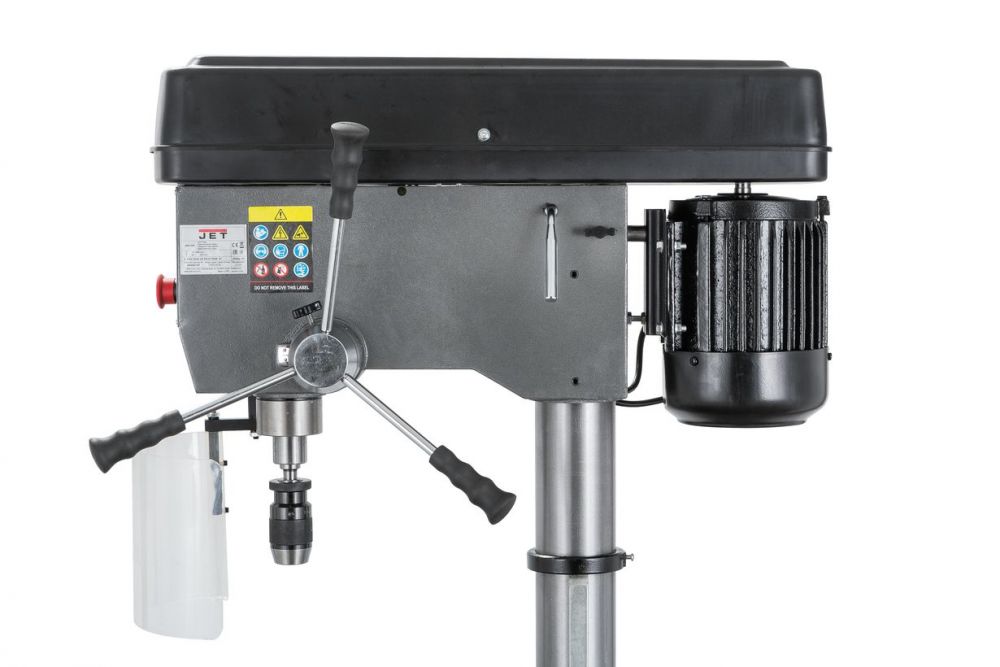

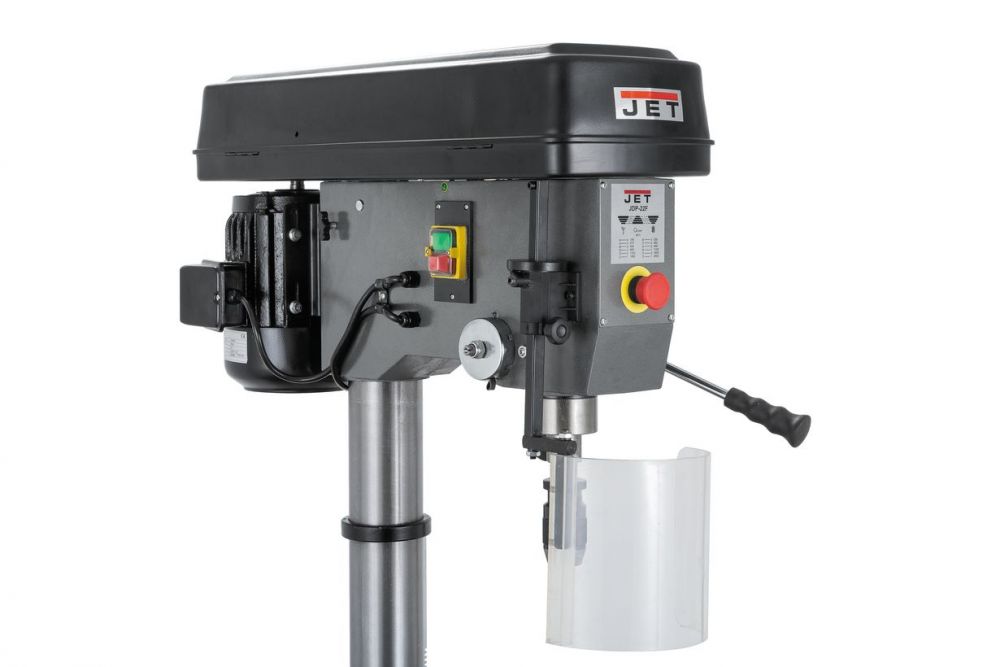

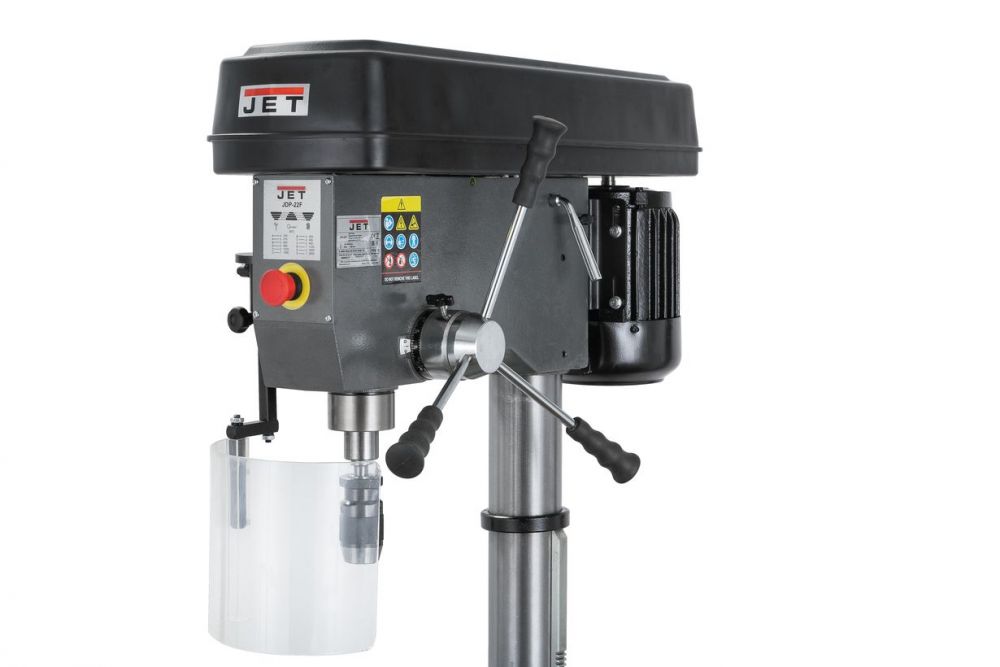

Безопасность обеспечивается защитным экраном из прозрачного пластика, оснащенным концевым выключателем, системой блокировки от включения станка при открытой крышке и кнопкой аварийной остановки.
Комплектация
- Быстрозажимной сверлильный патрон 1-16 мм/В16
- Оправка сверлильного патрона МК-3/В16
- Клин-выколотка
- Защитный экран сверлильного патрона
- Тиски сверлильные 150мм
- Инструкция по эксплуатации
Технические характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 25 |
| Максимальный диаметр сверления чугун, мм | 28 |
| Частота вращения шпинделя, об/мин | 150 - 2850 |
| Количество скоростей шпинделя | 12 |
| Тип привода | Ременной |
| Конус шпинделя | MK-3 |
| Расстояние шпиндель-стол, мм | 690 |
| Расстояние шпиндель-основание, мм | 1220 |
| Вылет шпинделя, мм | 280 |
| Ход пиноли шпинделя, мм | 120 |
| Диаметр пиноли, мм | 40 |
| Диаметр стойки, мм | 92 |
| Размер стола, мм | 470x415 |
| Наклон стола вправо | 45 |
| Наклон стола влево | 45 |
| Размер Т-образного паза стола, мм | 14 |
| Количество Т-образных пазов стола, шт | 3 |
| Размер основания, мм | 465 x 330 |
| Размер Т-образного паза основания, мм | 18 |
| Количество Т-образных пазов основания, шт | 2 |

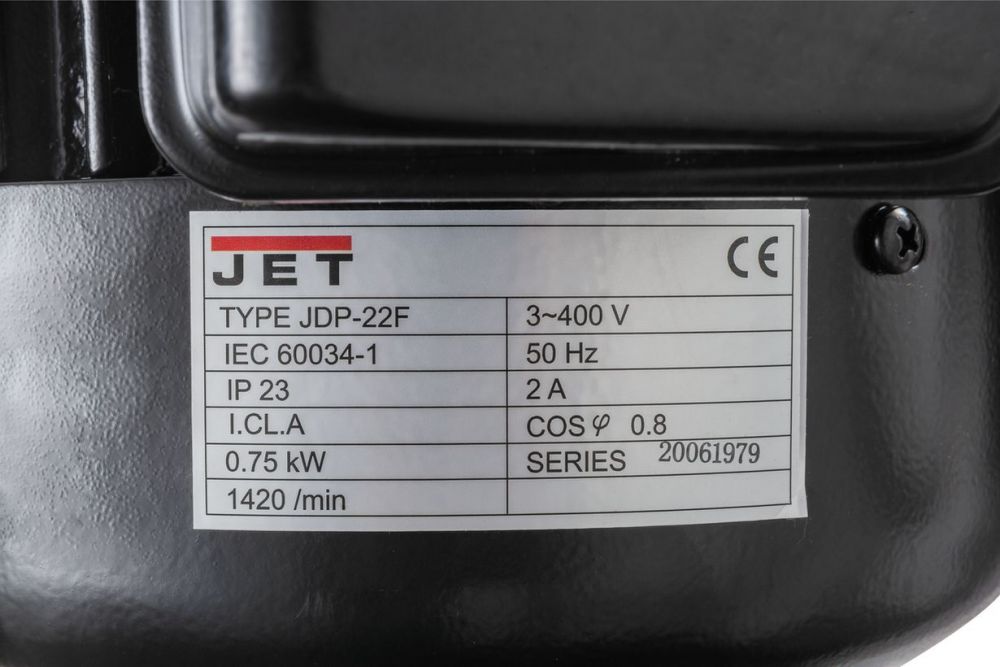

| Мощность двигателя, кВт | 0,75 |
| Потребляемая мощность, кВт (S6 40%) | 1 |
| Тип двигателя | Асинхронный |
| Устройтво подачи СОЖ | нет |
| Автоподача | нет |
| Автореверс | нет |
| Длина, мм | 855 |
| Ширина, мм | 575 |
| Высота, мм | 1695 |
| Масса, кг | 164 |
| Длина в упаковке, см | 90 |
| Ширина в упаковке, см | 50 |
| Высота в упаковке, см | 182 |
| Масса в упаковке, кг | 168 |
Характеристики
Основные характеристики
-
Конус шпинделяMK-3
-
Вылет шпинделя, мм280
-
Диаметр стойки, мм92
-
Наклон стола вправо, °45
-
Наклон стола влево, °45
-
Размер Т-образного паза стола, мм14
-
Количество Т-образных пазов стола, шт.3
-
Размер Т-образного паза основания, мм18
-
Количество Т-образных пазов основания, шт.2
-
Потребляемая мощность (S6 40%), кВт1
-
Устройство подачи СОЖнет
-
Автоподачанет
-
Автореверснет
-
Расстояние шпиндель-основание, мм1220
-
Расстояние шпиндель-стол, мм690
-
Максимальный диаметр сверления чугун, мм28
-
Масса, кг164
-
Диаметр пиноли, мм40
-
Количество скоростей шпинделя12
-
Ход пиноли шпинделя, мм120
-
Мощность двигателя, кВт0,75
-
Частота вращения шпинделя, об/мн150 - 2850
-
Размеры основания, мм465 x 330
-
Размеры станка (Д x Ш x В), мм855 x 575 x 1695
-
Напряжение, В400
-
Тип двигателяАсинхронный
-
Тип приводаРеменной
-
Размер стола, мм470x415
-
Максимальный диаметр сверления сталь, мм25
