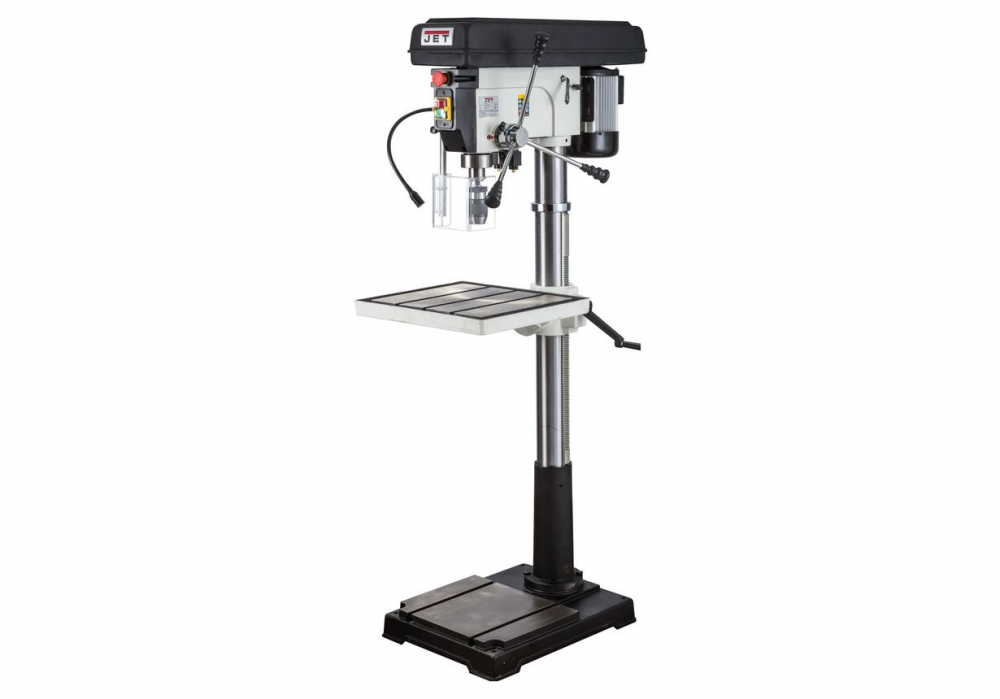

Вертикально-сверлильный станок JET JDP-20FT
Артикул: 10000460T
Станок JET JDP-20FT – мощная машина для сверления отверстий в металлических заготовках и сварных изделиях.
Описание
Напольный вертикально-сверлильный станок JET JDP-20FT предназначен для обработки металлических заготовок крупных размеров, рамных конструкций, формованных деталей и сварных изделий.
Данная модель собрана из высококачественных комплектующих. Основание, рабочий стол и сверлильная голова станка изготовлены из серого чугуна высокого качества. Колонна представляет собой стальную трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

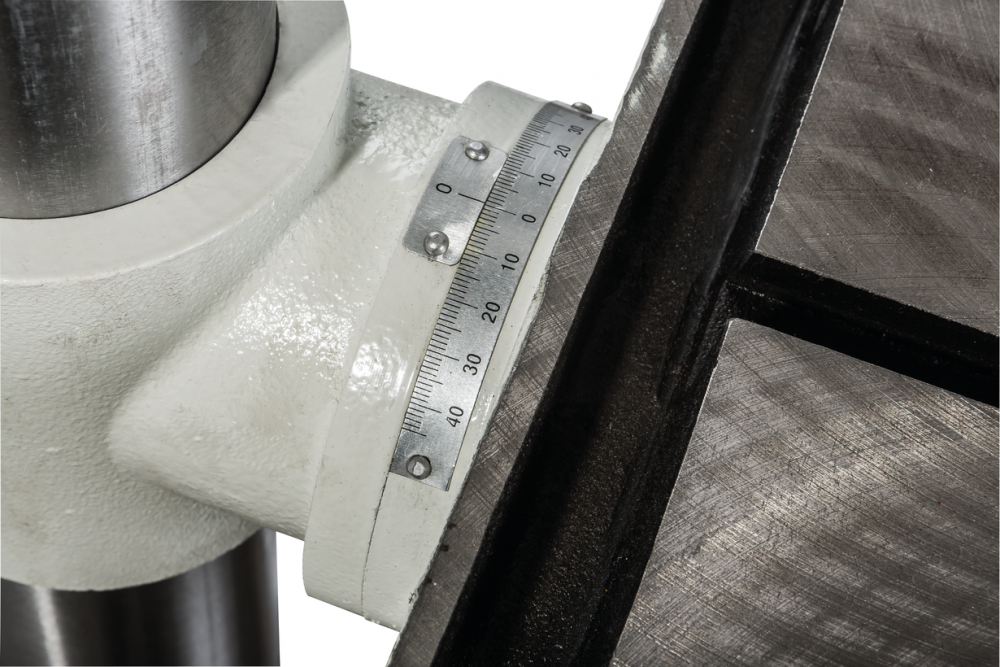

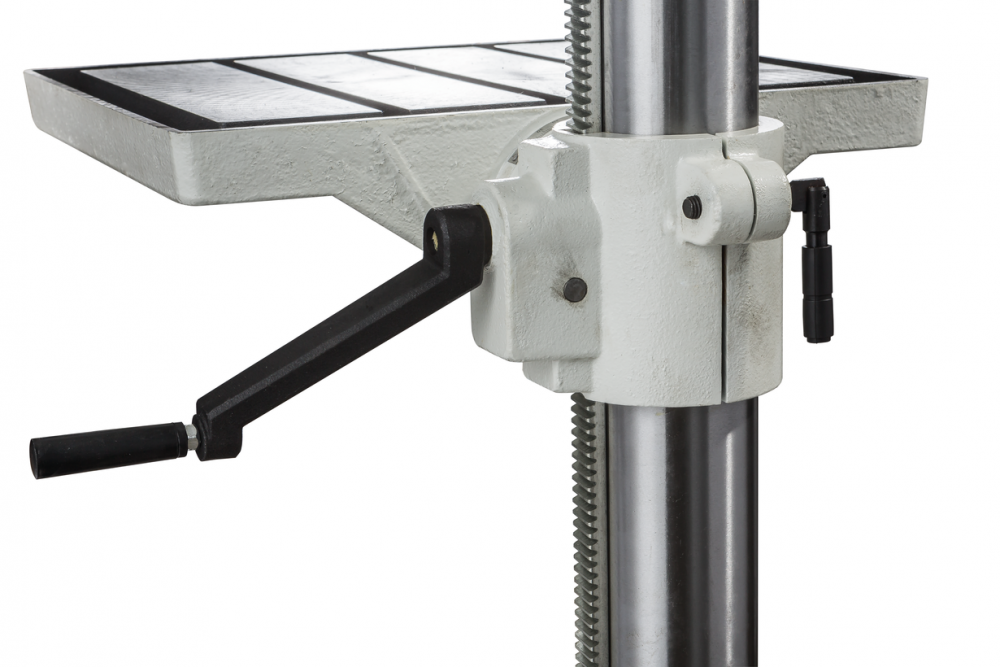

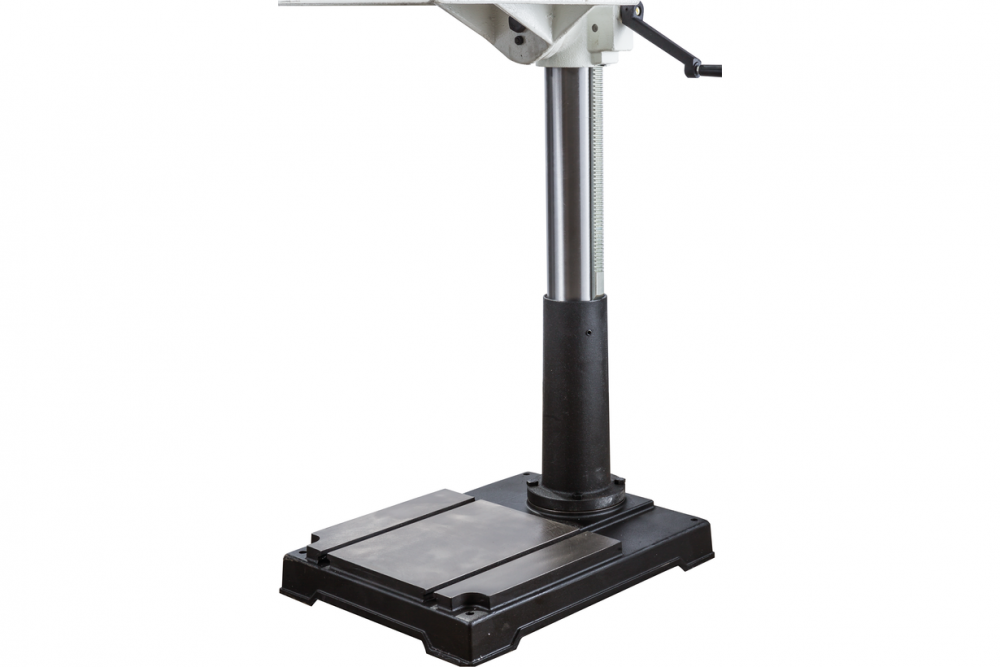

В основании станка сделаны пазы для зажима высоких и массивных изделий. Стол может совершить полный оборот вокруг колонны.

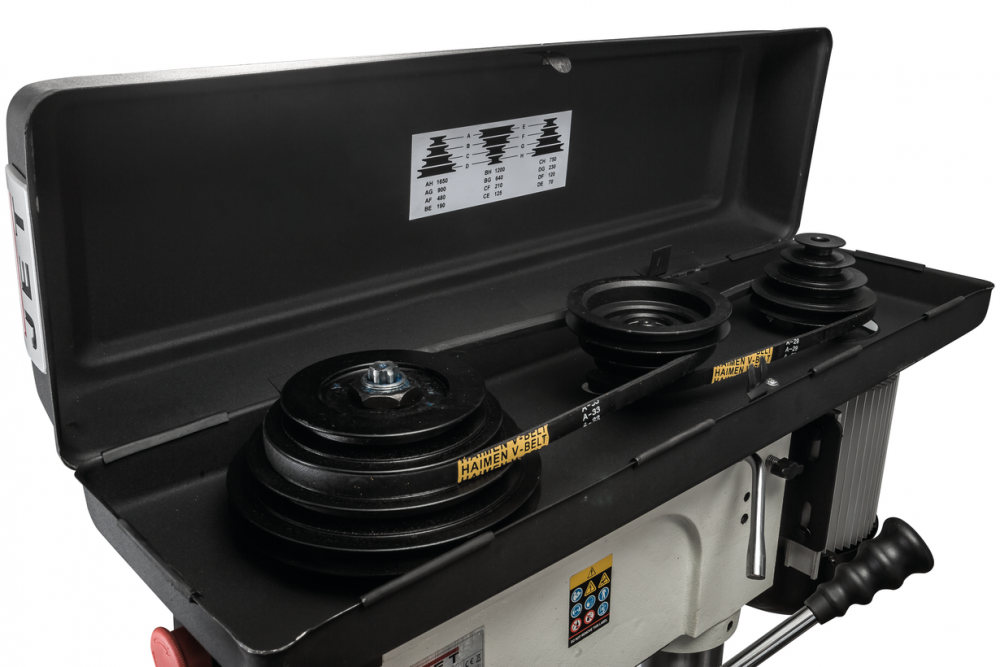

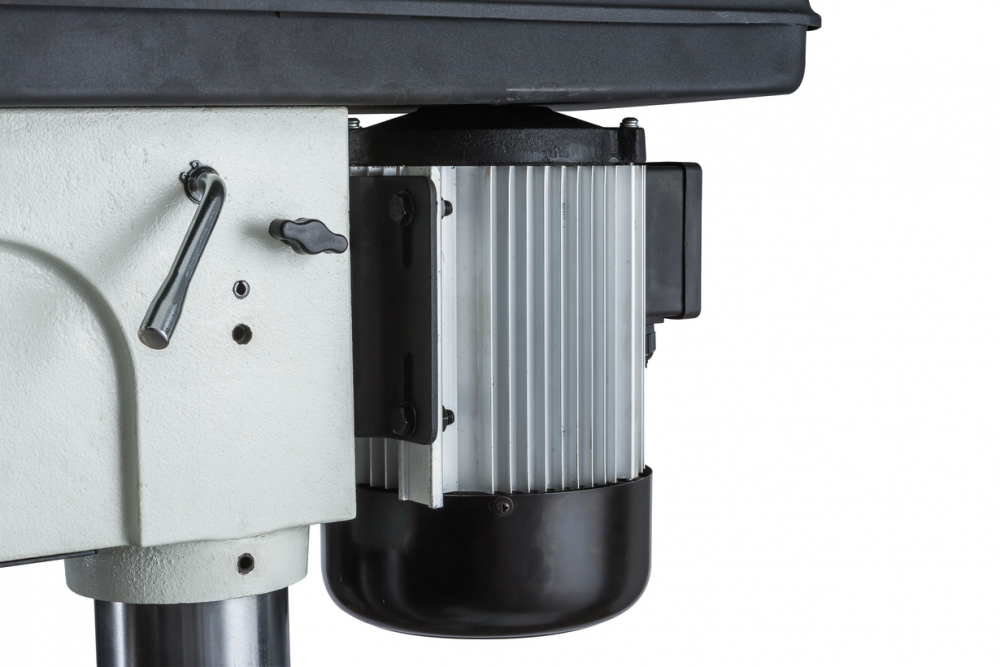

Станок оснащен асинхронным двигателем мощностью 850 Вт, который питается от сети с напряжением 380 В. С помощью шкивов и клинового ремня мотор приводит вал шпинделя в движение.
Станок имеет 12 скоростей и частоту вращения шпинделя 70-1650 оборотов в минуту. Это позволяет просверливать отверстия диаметром до 32 мм в стали и до 35 мм в чугуне.
Особенности
- Ременной привод

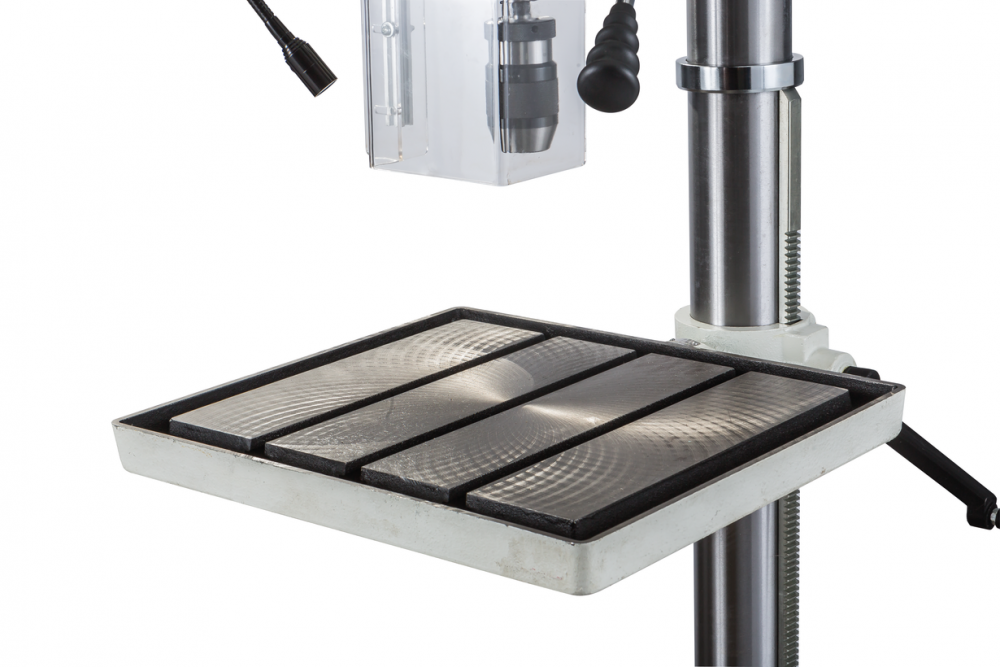

- Чугунный стол

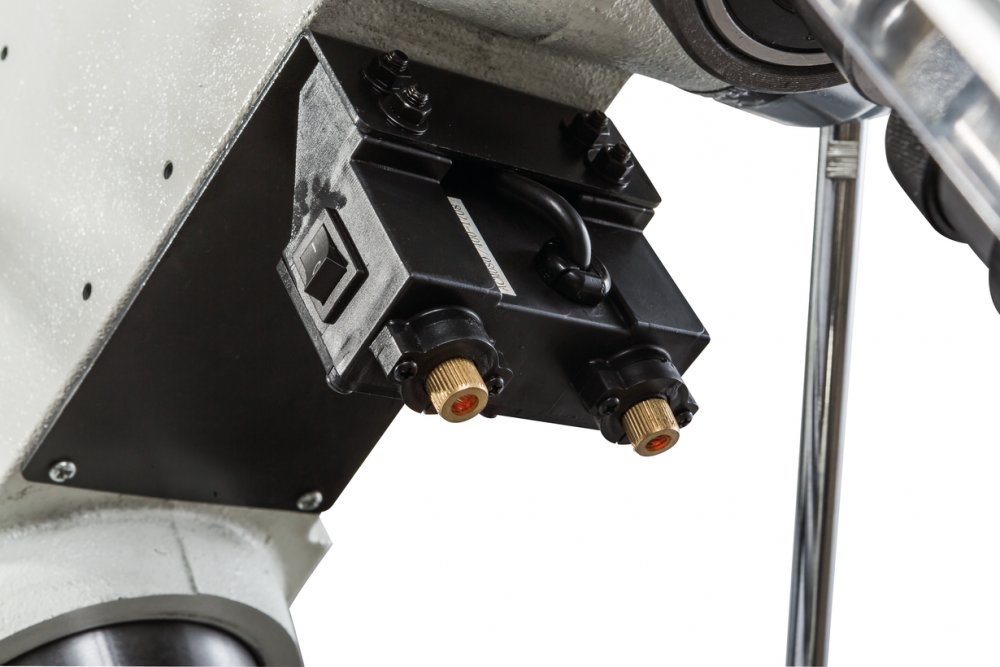

- Лазерный указатель
Комплектация

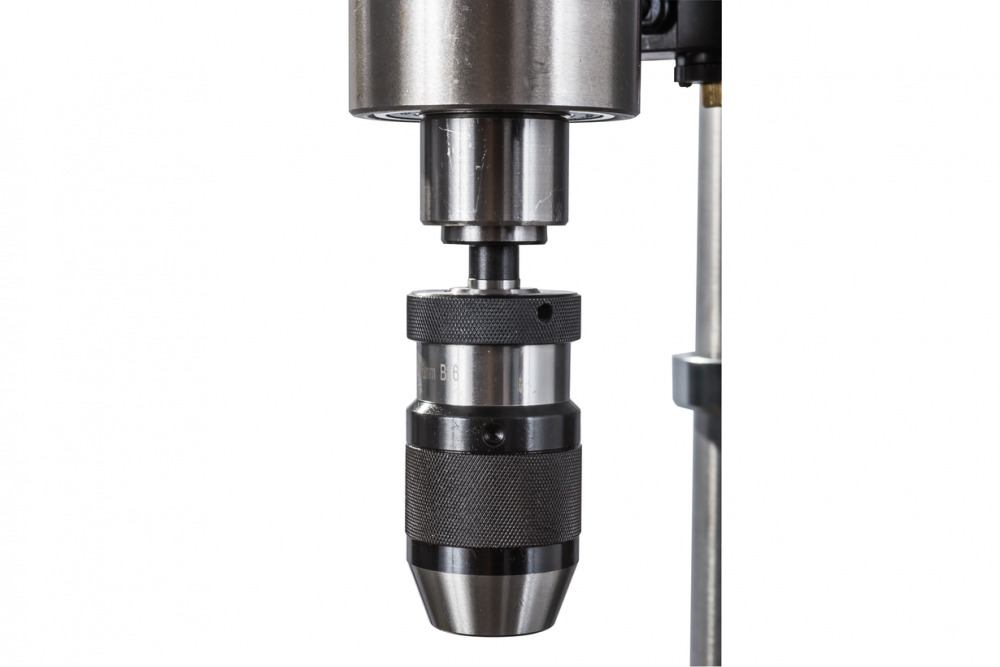

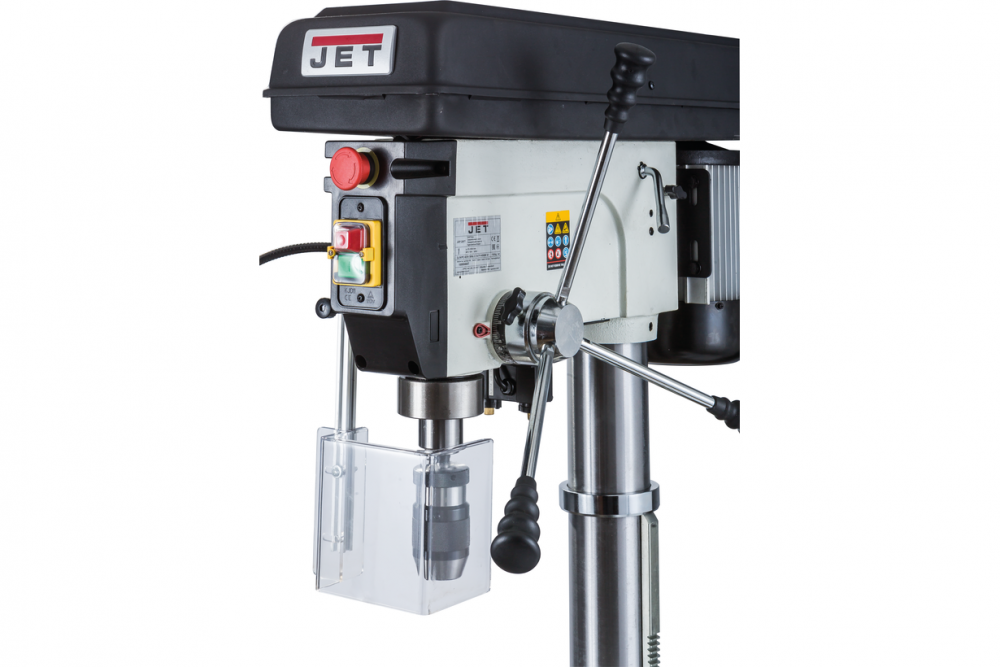

- Сверлильный патрон 1-16 мм
- Лазерный указатель

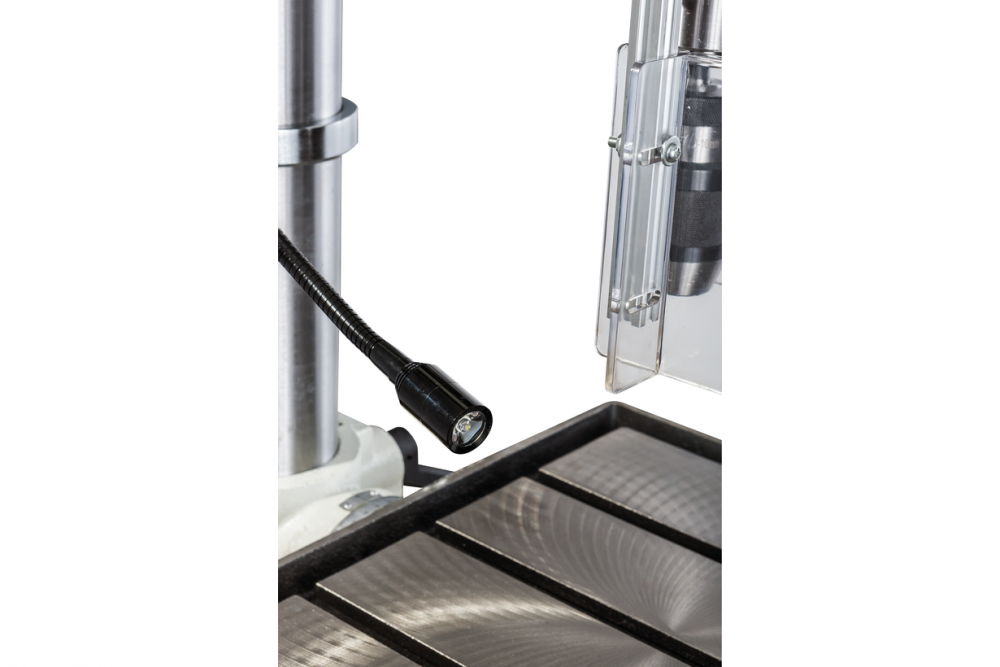

- Подсветка рабочей зоны
Технические характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 32 |
| Максимальный диаметр сверления чугун, мм | 35 |
| Частота вращения шпинделя, об/мин | 70 - 1650 |
| Количество скоростей шпинделя | 12 |
| Тип привода | Ременной |
| Конус шпинделя | МК-4 |
| Расстояние шпиндель-стол, мм | 700 |
| Расстояние шпиндель-основание, мм | 1190 |
| Вылет шпинделя, мм | 257 |

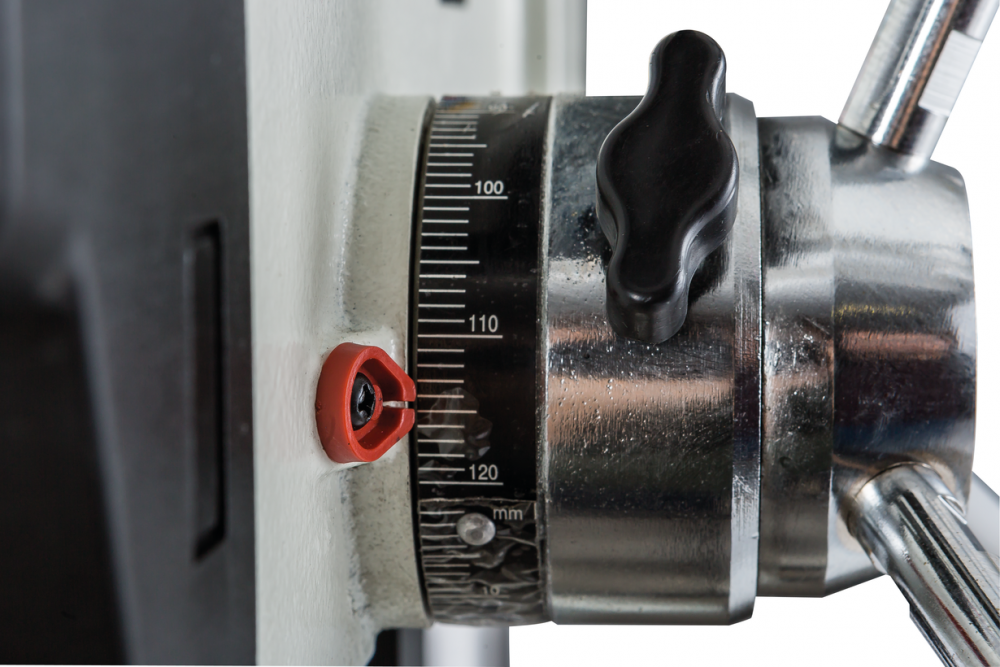

| Ход пиноли шпинделя, мм | 120 |
| Диаметр стойки, мм | 92 |
| Размер стола, мм | 475x425 |
| Размер Т-образного паза стола, мм | 15,5 |
| Количество Т-образных пазов стола, шт | 3 |
| Размер основания, мм | 450x577 |
| Мощность двигателя, кВт | 0,85 |
| Потребляемая мощность, кВт (S6 40%) | 1 |
| Устройтво подачи СОЖ | нет |
| Автоподача | нет |
| Автореверс | нет |
| Длина, мм | 855 |
| Ширина, мм | 575 |
| Высота, мм | 1695 |
| Масса, кг | 116 |
| Длина в упаковке, см | 65 |
| Ширина в упаковке, см | 34 |
| Высота в упаковке, см | 145 |
| Масса в упаковке, кг | 122 |
Характеристики
Основные характеристики
-
Конус шпинделяМК-4
-
Вылет шпинделя, мм257
-
Диаметр стойки, мм92
-
Размер Т-образного паза стола, мм15,5
-
Количество Т-образных пазов стола, шт.3
-
Потребляемая мощность (S6 40%), кВт1
-
Устройство подачи СОЖнет
-
Автоподачанет
-
Автореверснет
-
Расстояние шпиндель-основание, мм1190
-
Расстояние шпиндель-стол, мм70
-
Максимальный диаметр сверления чугун, мм35
-
Масса, кг116
-
Количество скоростей шпинделя12
-
Ход пиноли шпинделя, мм120
-
Мощность двигателя, кВт0,85
-
Частота вращения шпинделя, об/мн70 - 1650
-
Размеры основания, мм450x577
-
Размеры станка (Д x Ш x В), мм855 x 575 x 1695
-
Напряжение, В400
-
Тип приводаРеменной
-
Размер стола, мм475x425
-
Максимальный диаметр сверления сталь, мм32
