Вертикально-сверлильный станок JET JDP-17FT (400 В)
Артикул: 10000380T
Станок JET JDP-17FT – надежная и точная машина для сверления отверстий в крупногабаритных металлических заготовках.
Описание

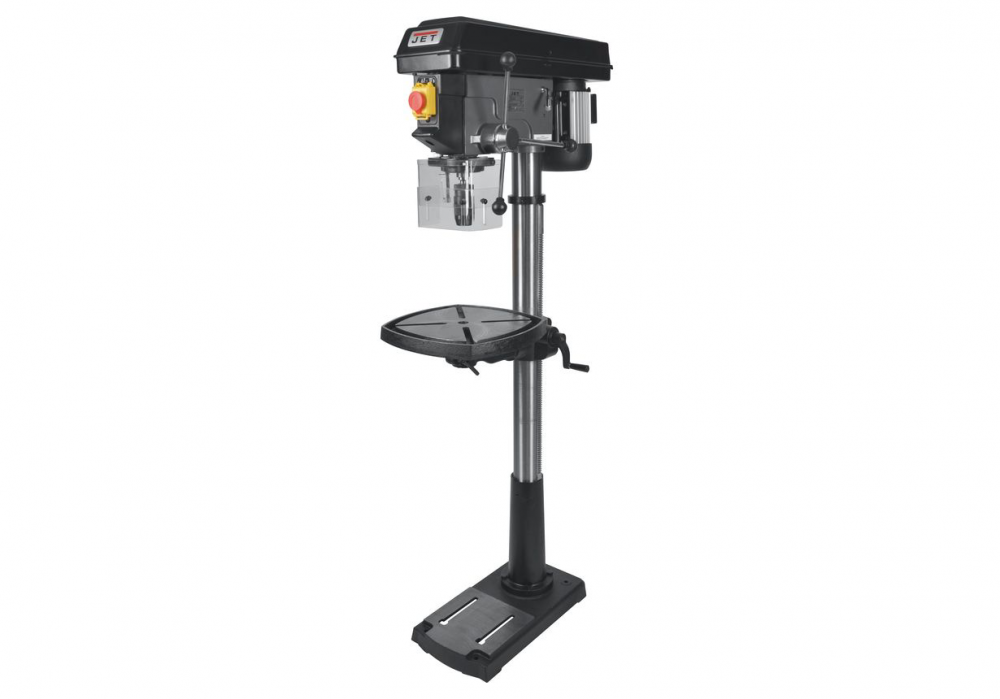

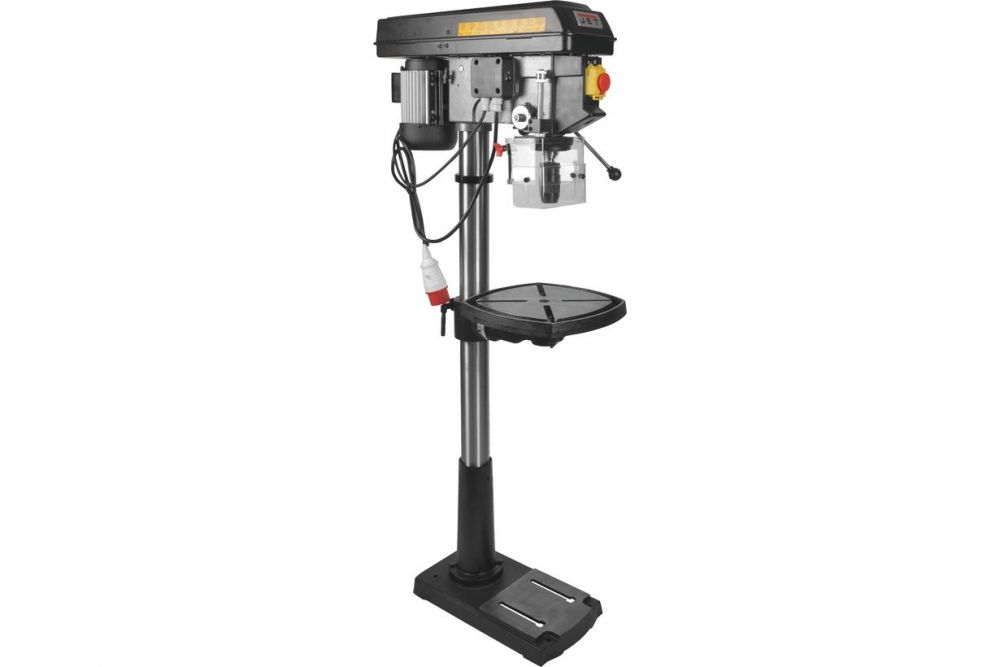

Напольный вертикально-сверлильный станок JET JDP-17FT предназначен для обработки крупногабаритных металлических заготовок как на крупных промышленных предприятиях, так и в частных мастерских.

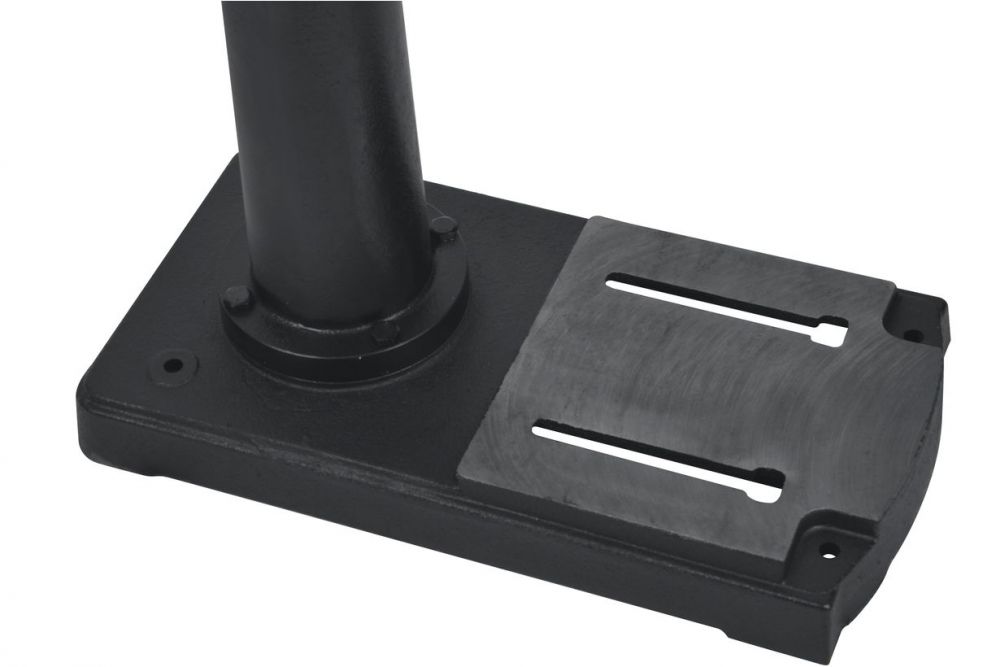

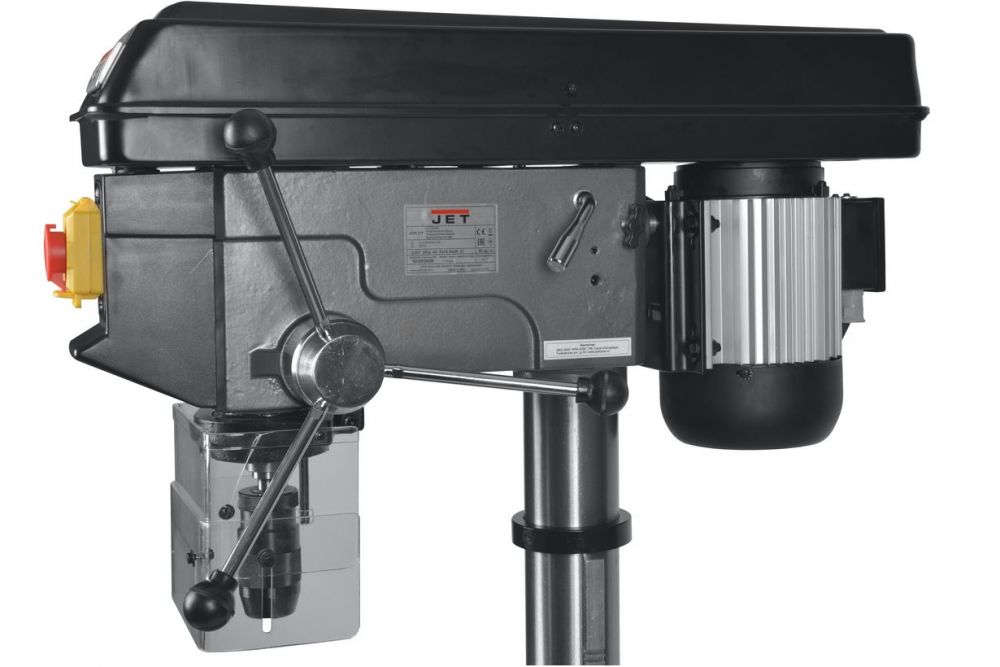

Данная модель собрана из высококачественных комплектующих. Основание, рабочий стол и сверлильная голова станка изготовлены из чугуна. Колонна представляет собой стальную трубу с толстыми стенками. В основании проделаны отверстия, что позволяет прикрепить станок к полу анкерными болтами. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

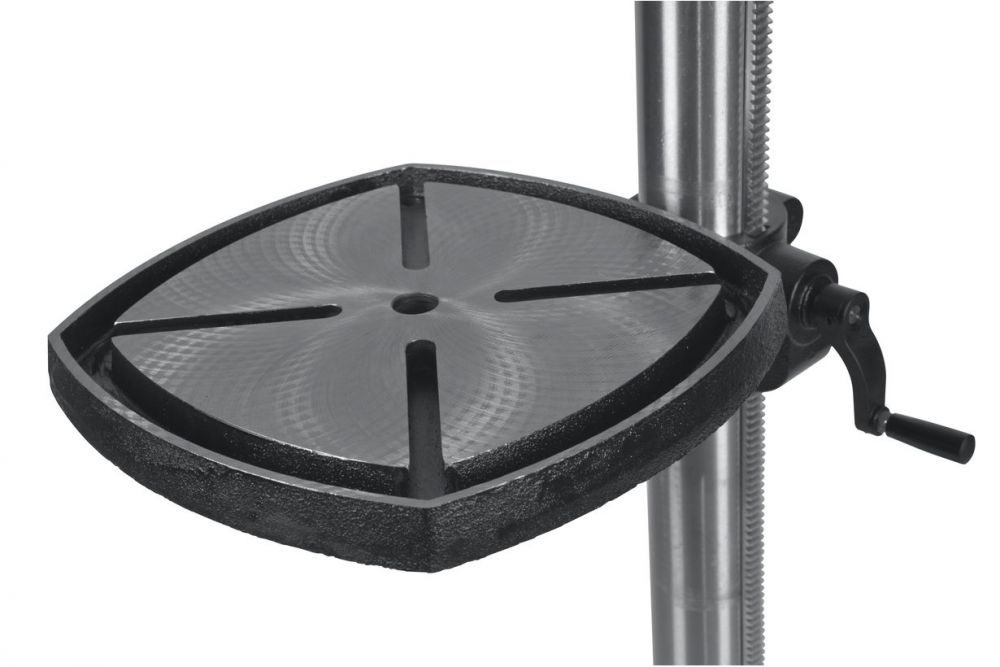

Изделия обрабатываются на круглом вращающемся столе с наклонным механизмом (угол наклона влево или вправо – 45°). На нем имеются прорези, позволяющие присоединить тиски. Высота стола регулируется зубчато-реечным механизмом, установленным на колонне.

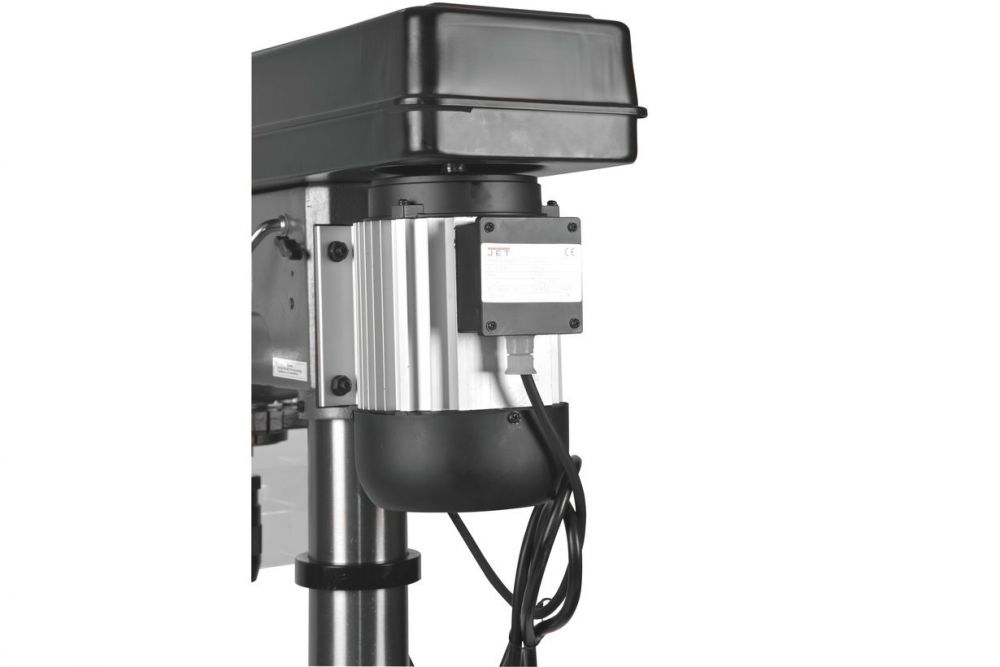

Станок имеет две модификации – обе оснащены двигателем мощностью 1 кВт. Первая из них подключается к бытовой розетке с напряжением 220 В, вторая – к трехфазной сети 380 В.
С помощью трех шкивов и ремней мотор приводит вал шпинделя в движение. Агрегат имеет 12 скоростей и частоту вращения шпинделя 160-3330 оборотов в минуту.

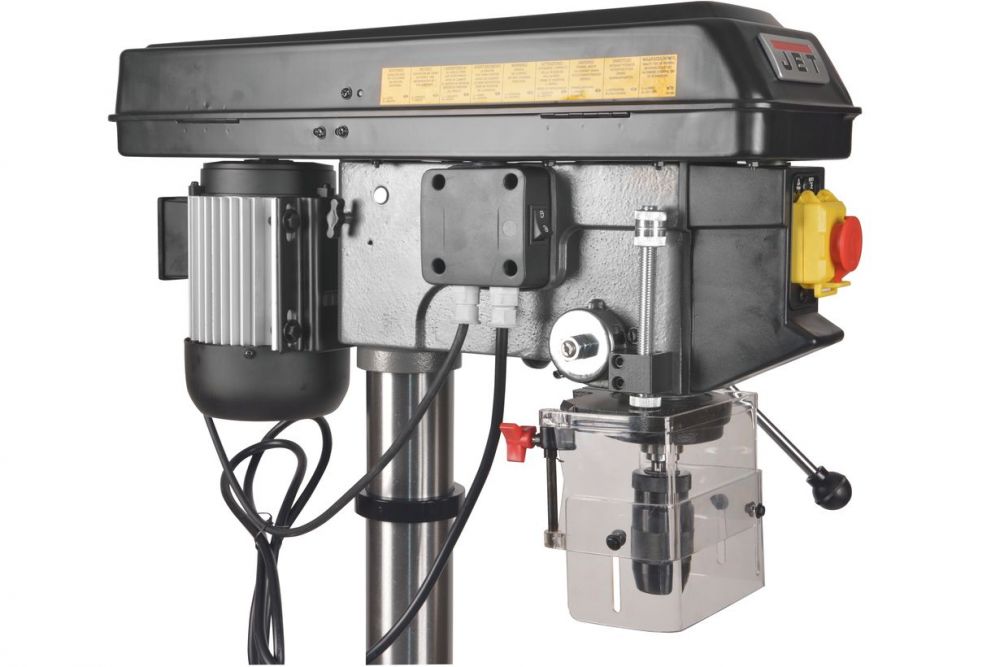

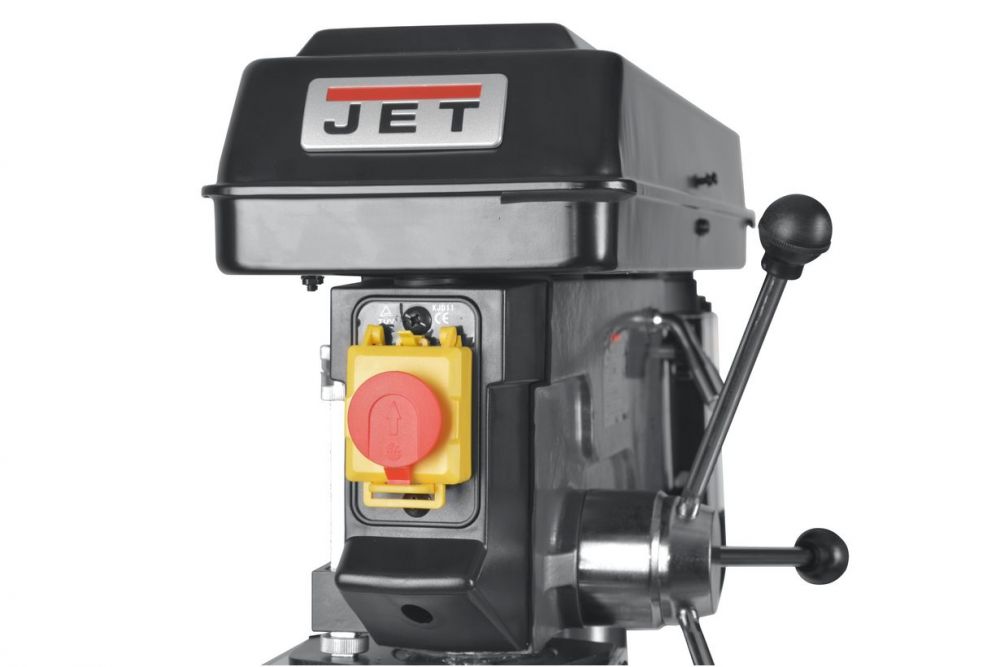

Станок укомплектован быстрозажимным патроном и ограничителем глубины сверления. Безопасность обеспечивается защитным экраном из прозрачного пластика, системой блокировки от включения станка при открытой крышке и кнопкой аварийной остановки.
Особенности
- Реверс электродвигателя (в исполнении на 400В)
- Регулируемый ограничитель глубины сверления
- Миллиметровая шкала для контроля глубины сверления
- Рабочий стол из чугунного литья

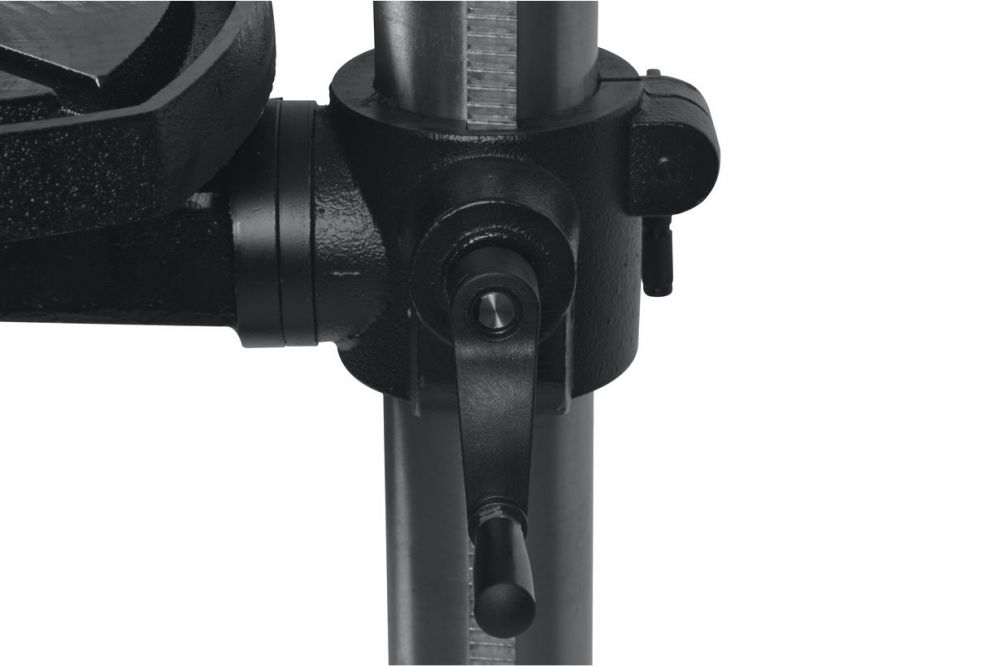

- Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
- Регулировка наклона рабочего стола
- Быстрозажимной сверлильный патрон
Комплектация
- Быстрозажимной сверлильный патрон 1-16 мм/В16
- Оправка сверлильного патрона МК-3/В16
- Защитный экран сверлильного патрона
- Тиски сверлильные
Технические характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 25 |
| Частота вращения шпинделя, об/мин | 160 - 3330 |
| Количество скоростей шпинделя | 12 |
| Тип привода | Ременной |
| Конус шпинделя | МК-3 |
| Расстояние шпиндель-стол, мм | 720 |
| Расстояние шпиндель-основание, мм | 1170 |
| Вылет шпинделя, мм | 215 |
| Ход пиноли шпинделя, мм | 85 |
| Диаметр стойки, мм | 80 |
| Размер стола, мм | 365x365 |
| Наклон стола вправо | 45 |
| Наклон стола влево | 45 |
| Количество Т-образных пазов стола, шт | 2 |
| Количество Т-образных пазов основания, шт | 2 |
| Мощность двигателя, кВт | 0,55 |
| Потребляемая мощность, кВт (S6 40%) | 1 |
| Тип двигателя | Асинхронный |
| Устройтво подачи СОЖ | нет |
| Автоподача | нет |
| Автореверс | нет |
| Длина, мм | 680 |
| Ширина, мм | 430 |
| Высота, мм | 1625 |
| Масса, кг | 89 |
| Длина в упаковке, см | 143 |
| Ширина в упаковке, см | 55 |
| Высота в упаковке, см | 29 |
| Масса в упаковке, кг | 91 |
Характеристики
Основные характеристики
-
Конус шпинделяMK-3
-
Наклон стола вправо, °45
-
Наклон стола влево, °45
-
Количество Т-образных пазов стола, шт.2
-
Количество Т-образных пазов основания, шт.2
-
Потребляемая мощность (S6 40%), кВт1
-
Устройство подачи СОЖнет
-
Автоподачанет
-
Автореверснет
-
Диаметр стойки, мм80
-
Вылет шпинделя, мм215
-
Масса, кг89
-
Количество скоростей шпинделя12
-
Ход пиноли шпинделя, мм85
-
Частота вращения шпинделя, об/мн160 - 3330
-
Размеры станка (Д x Ш x В), мм680 x 430 x 1625
-
Напряжение, В400
-
Тип двигателяАсинхронный
-
Тип приводаРеменной
-
Размер стола, мм365x365
-
Максимальный диаметр сверления сталь, мм25
-
Расстояние шпиндель-стол, мм720
-
Расстояние шпиндель-основание, мм1170
