Вертикально-сверлильный станок JET JDP-13
Артикул: 50000212M
Станок JET JDP-13 – надежная машина для точного сверления отверстий при серийном производстве малогабаритных металлических изделий.
Описание

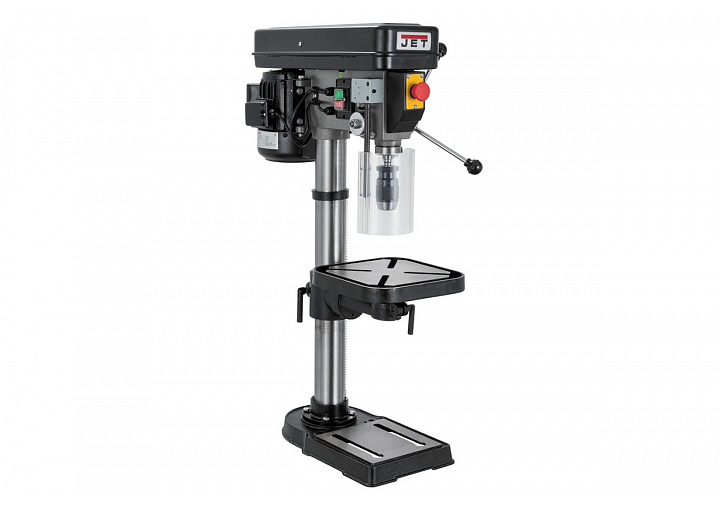

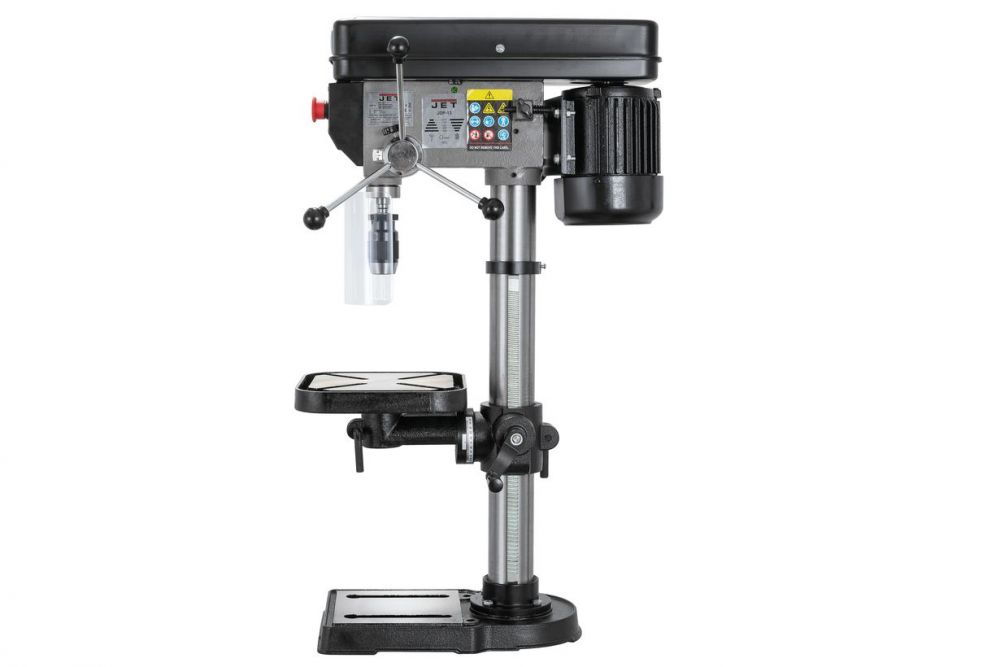

Настольный вертикально-сверлильный станок JET JDP-13 предназначен для серийного производства металлических деталей небольших размеров.
Данная модель собрана из высококачественных комплектующих. Основание, рабочий стол и сверлильная голова станка изготовлены из чугуна. Колонна представляет собой стальную трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

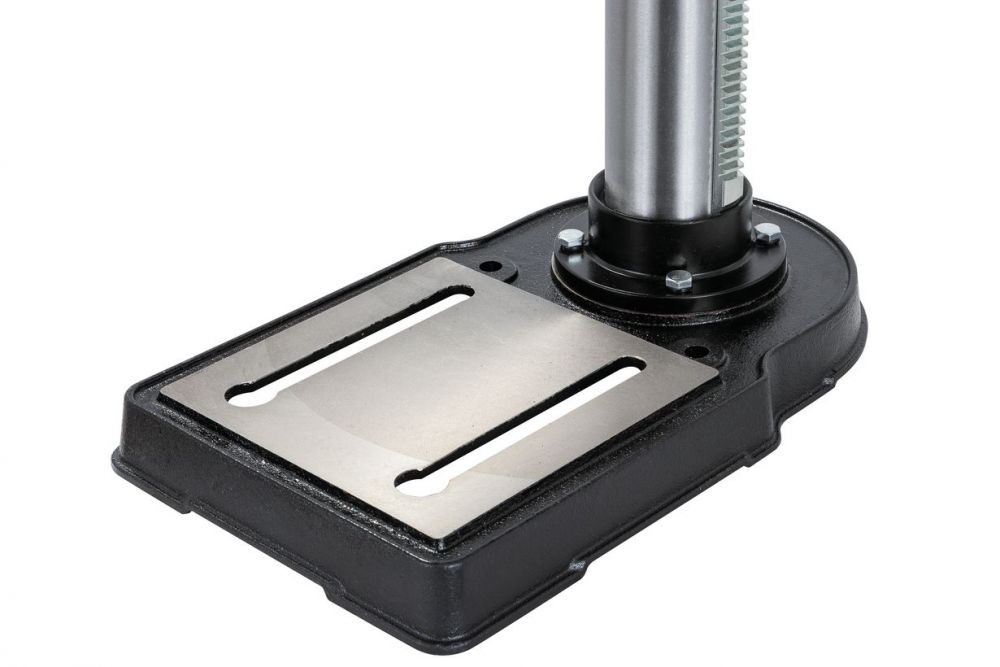

Основание имеет два Т-образных паза для крепления оснастки.

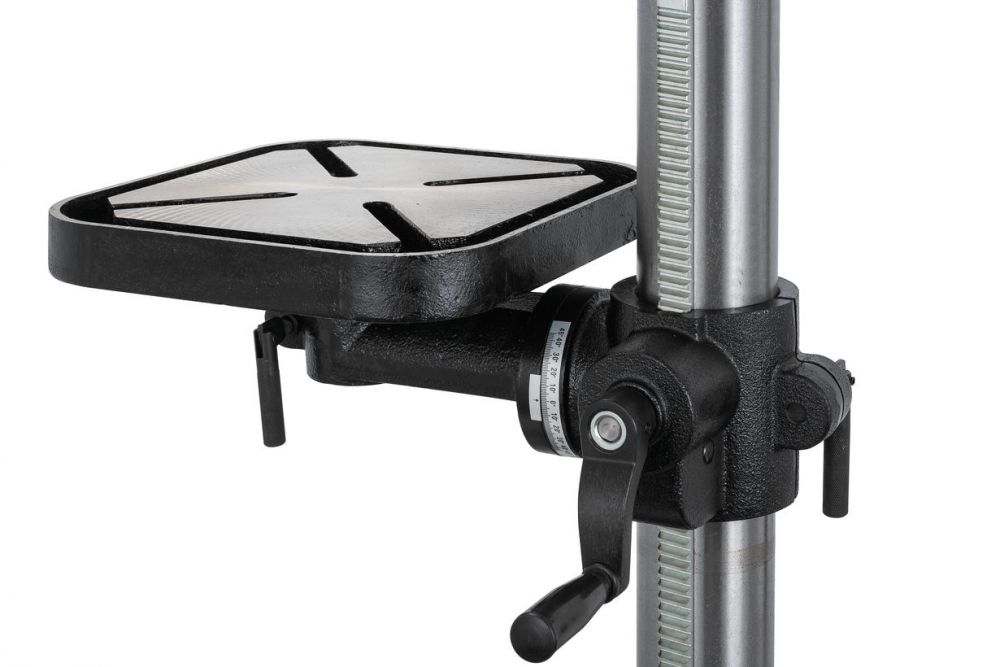

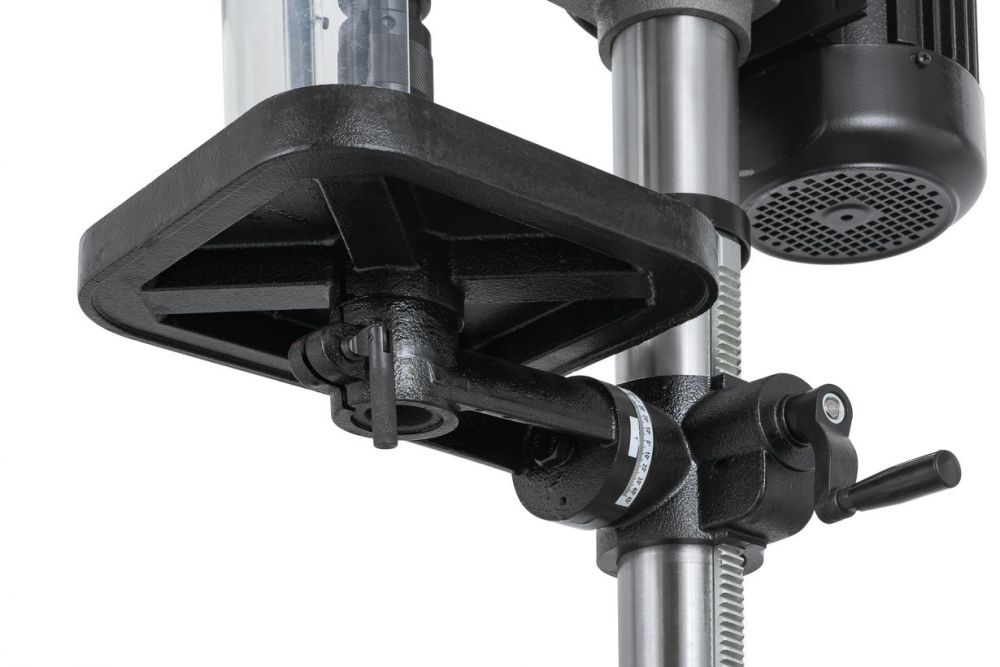

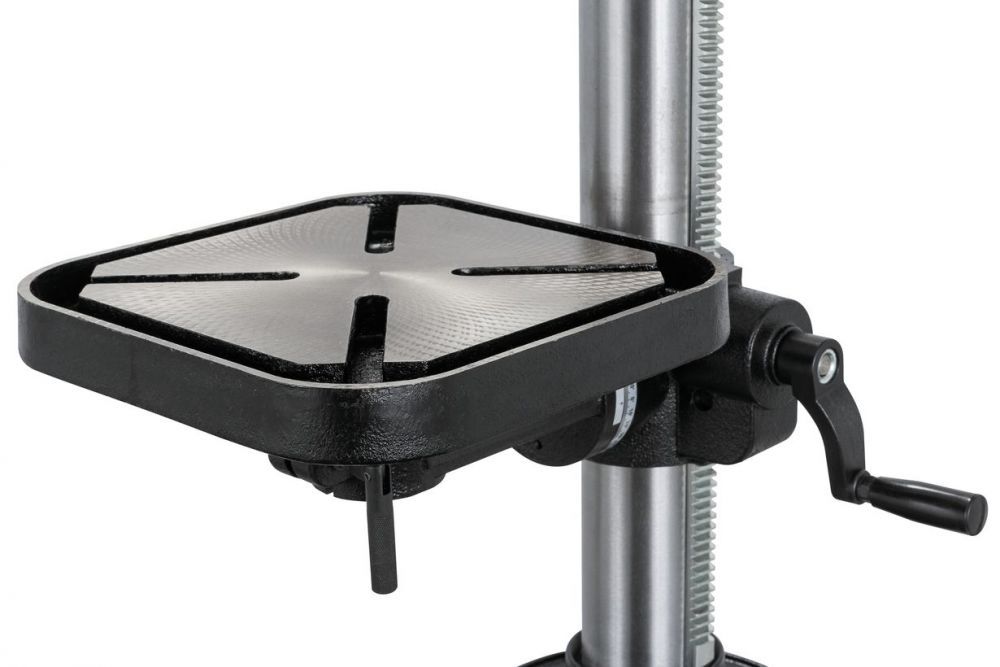

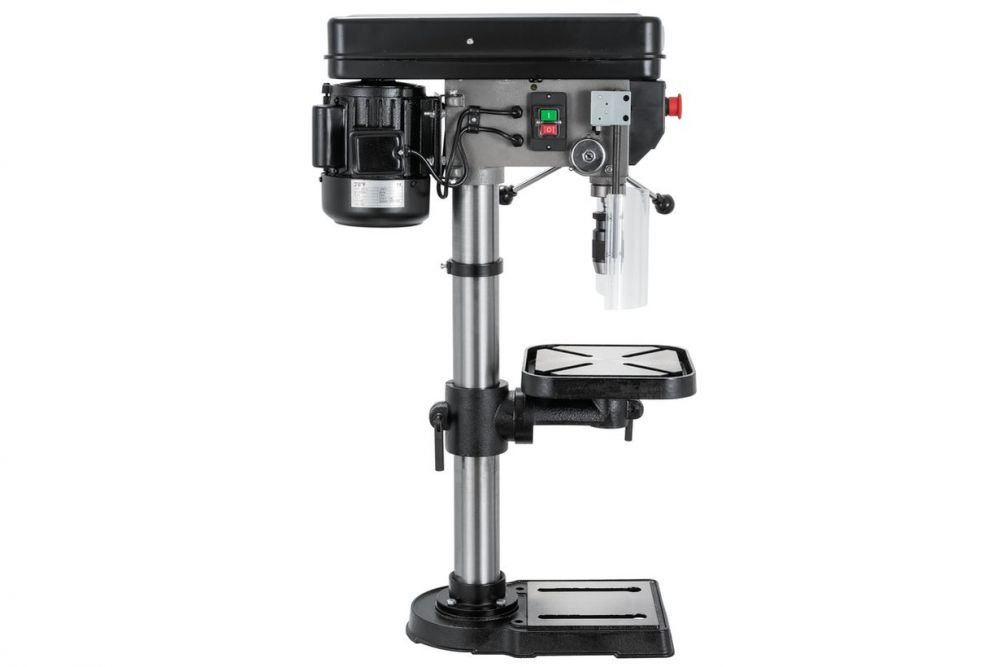

Изделия обрабатываются на вращающемся столе, в котором имеются прорези, позволяющие присоединить тиски. Высота стола регулируется зубчато-реечным механизмом, установленным на колонне. Стол может совершить полный оборот вокруг колонны, а также наклониться на 45° влево или вправо.

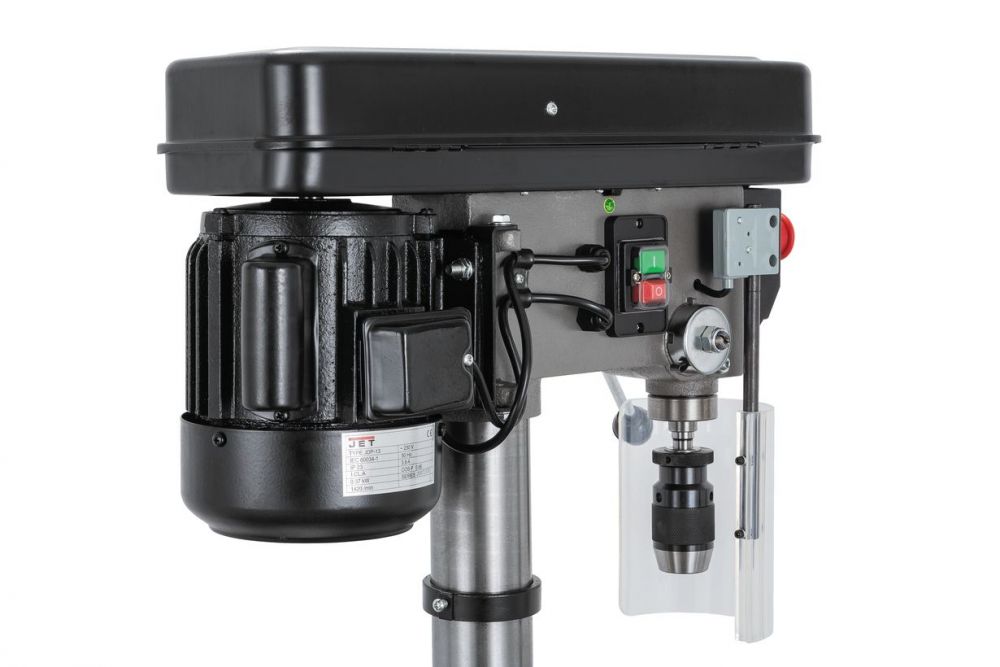

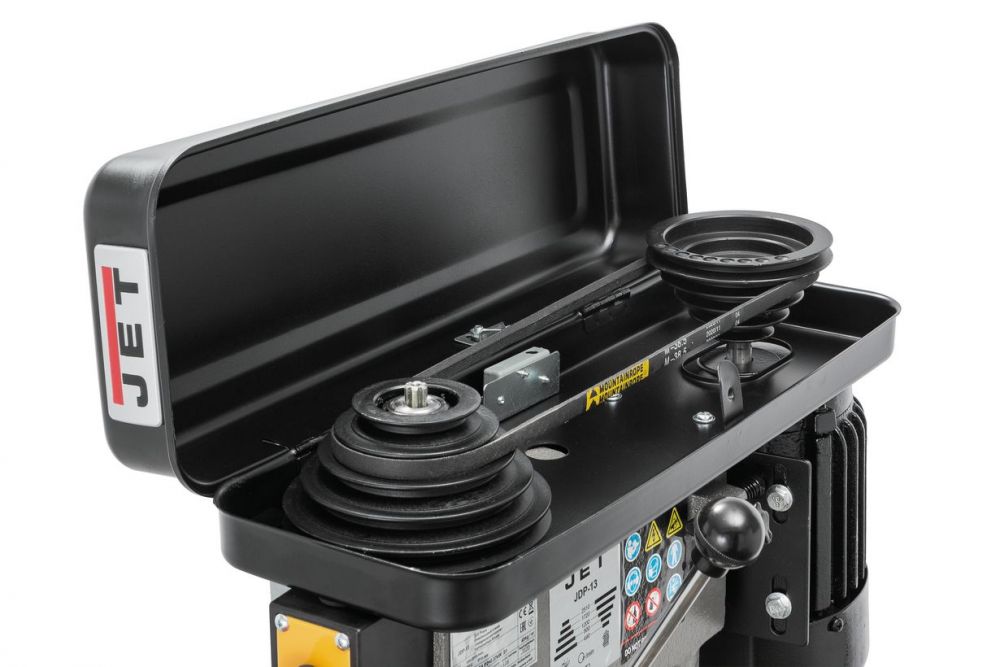

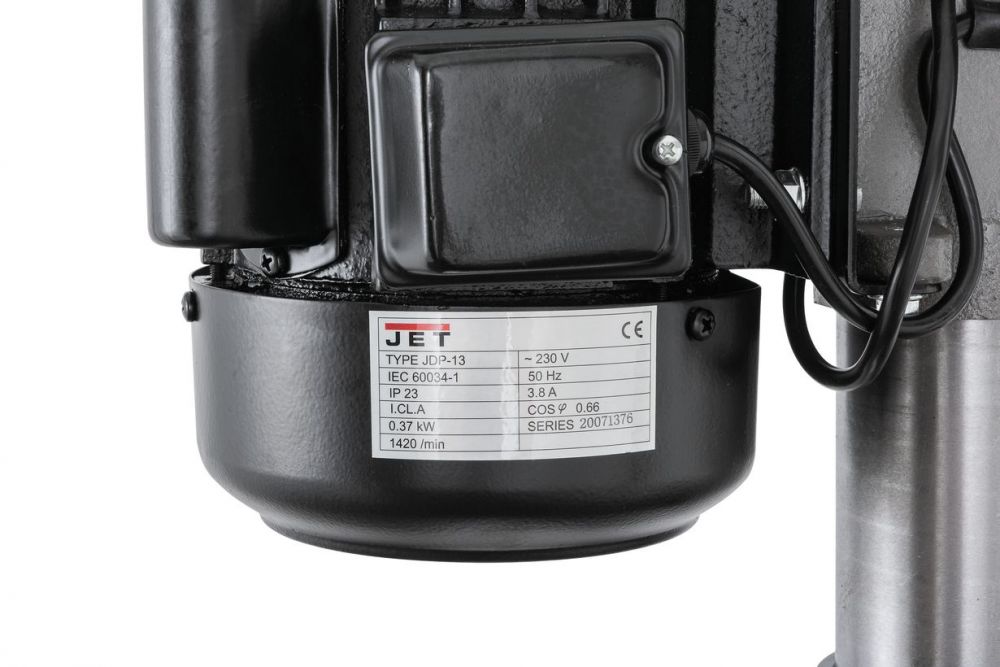

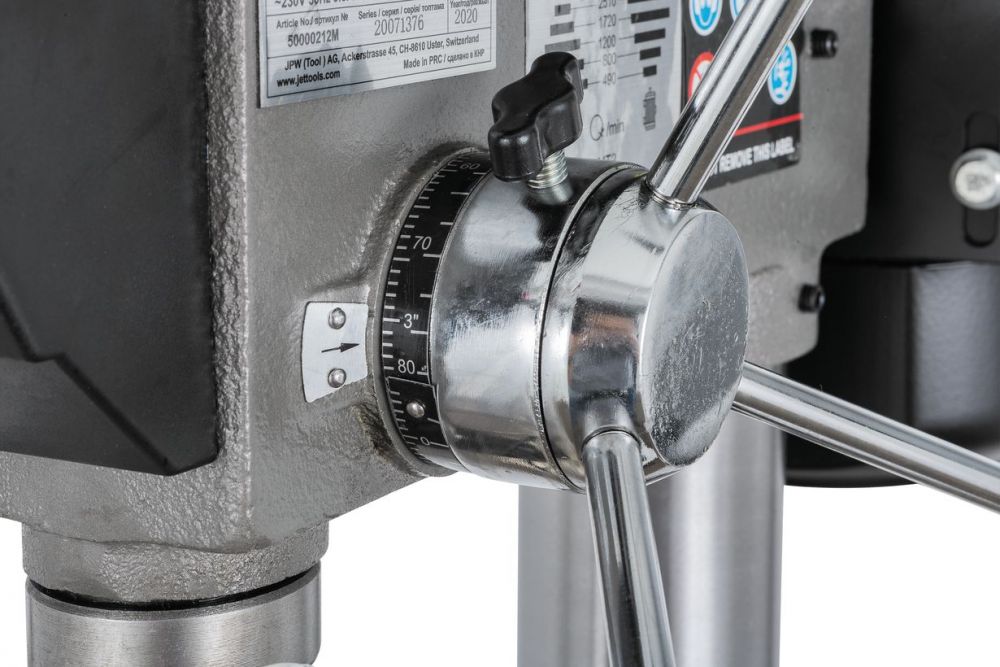

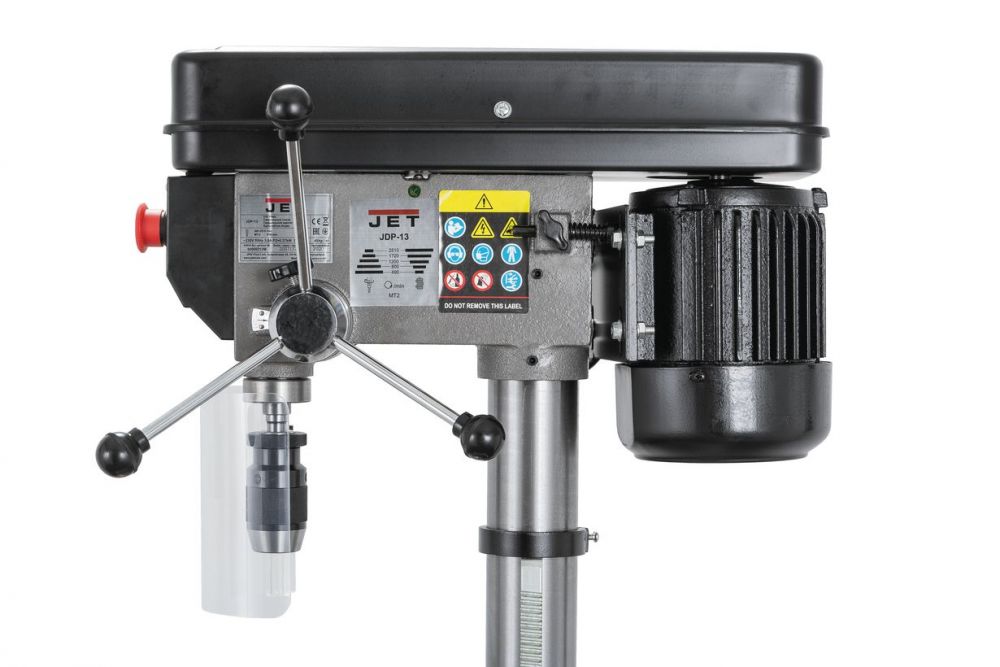

Станок оснащен двигателем мощностью 370 Вт. С помощью шкивов и клинового ремня мотор приводит вал шпинделя в движение. Станок имеет 5 скоростей и частоту вращения шпинделя 490-2510 оборотов в минуту. Это позволяет просверливать отверстия диаметром до 16 мм. С помощью настраиваемого ограничителя и нанесенной на станок шкалы работник может контролировать глубину сверления.

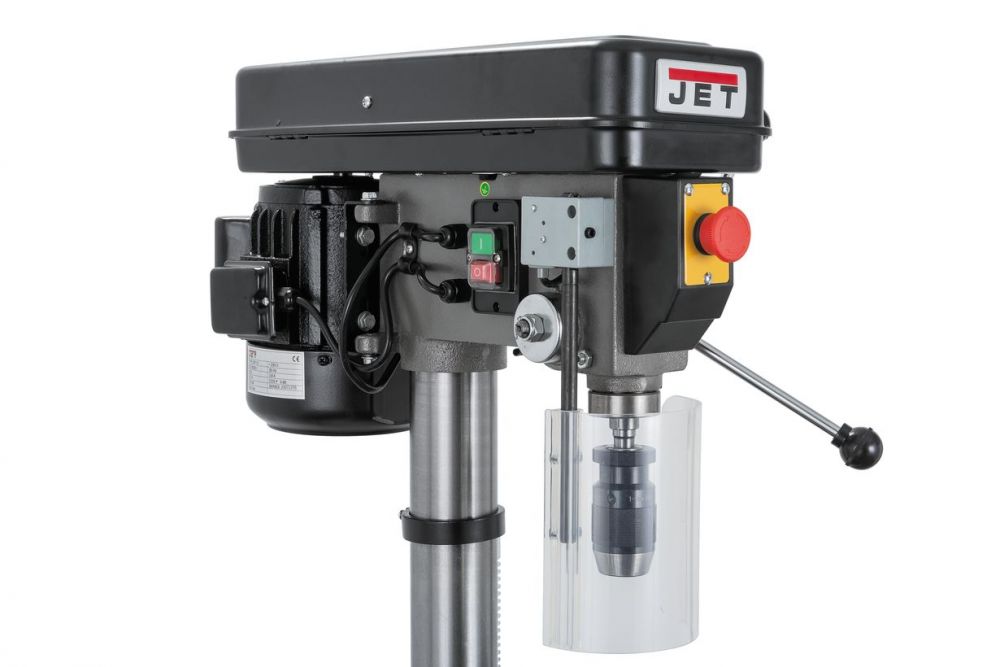

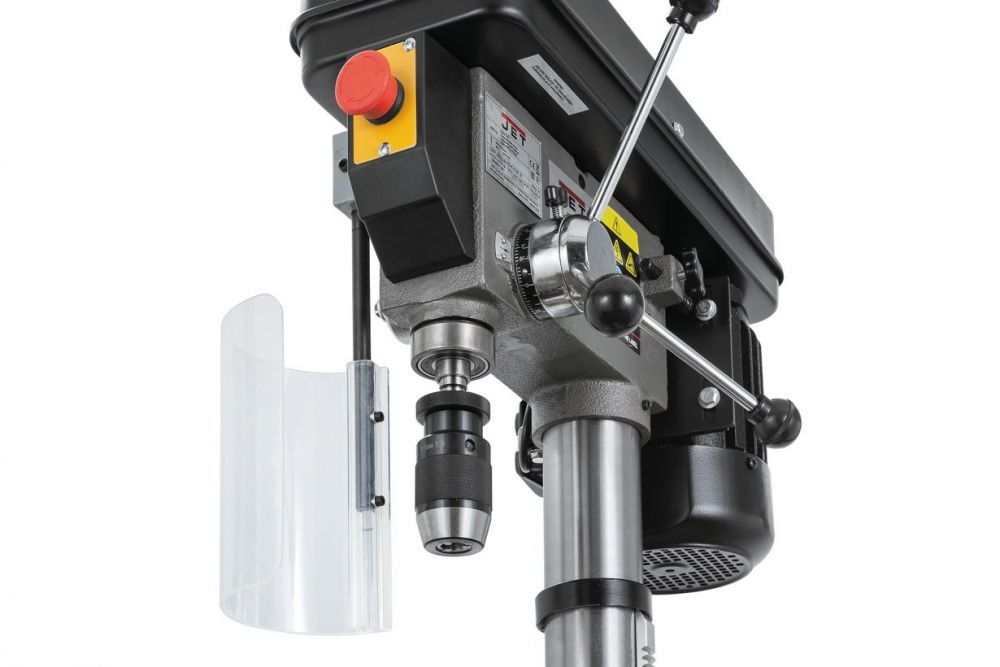

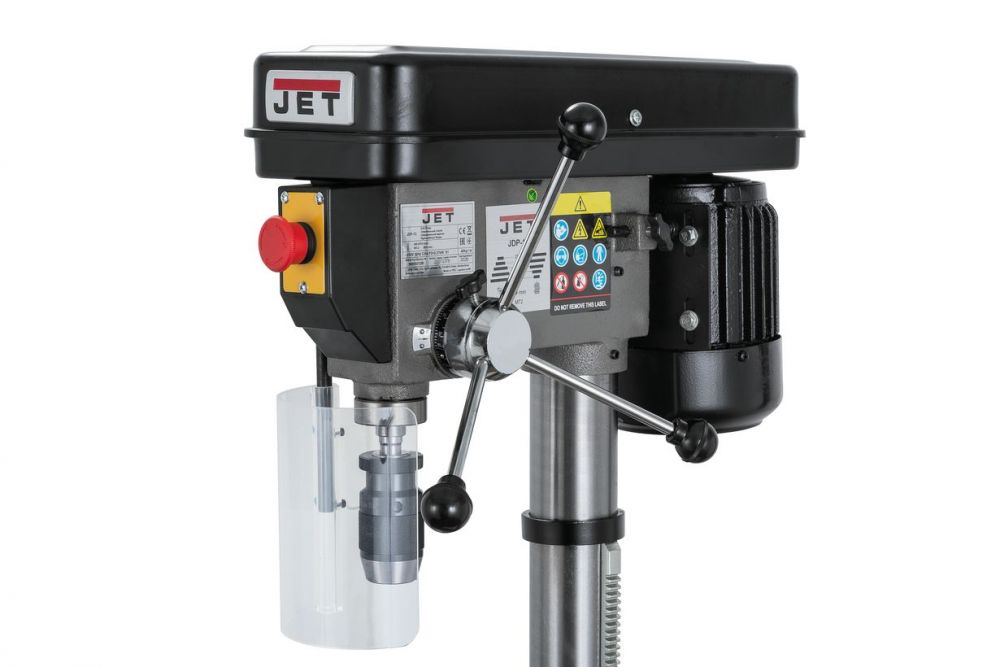

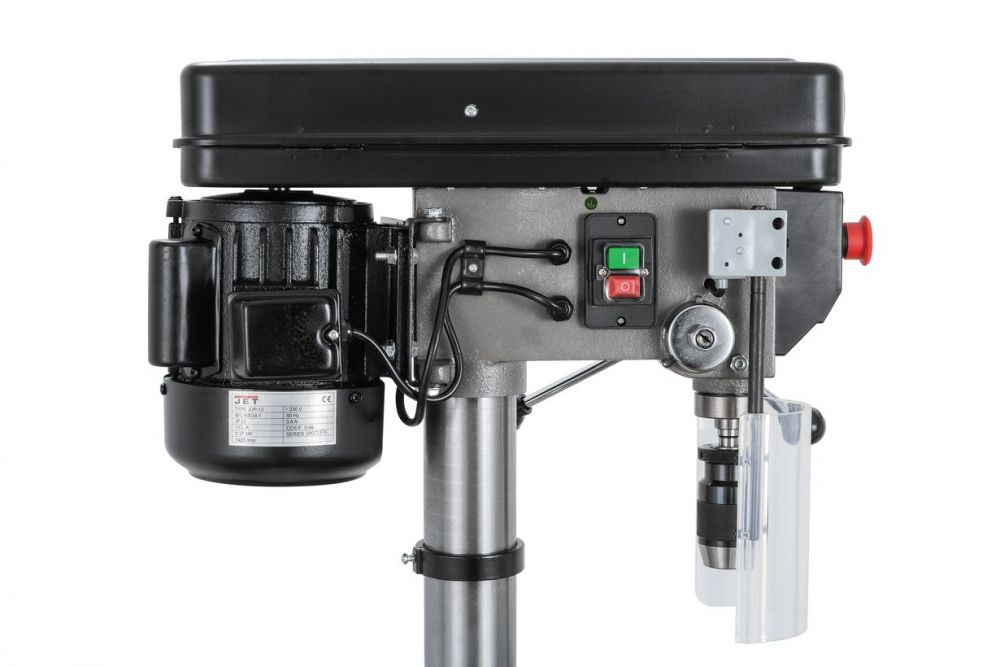

Безопасность обеспечивается защитным экраном из прозрачного пластика, оснащенным концевым выключателем, системой блокировки от включения станка при открытой крышке и кнопкой аварийной остановки.
Комплектация
- Быстрозажимной сверлильный патрон 1-13 мм/В16
- Оправка сверлильного патрона МК-2/В16
- Клин-выколотка
- Защитный экран сверлильного патрона
- Инструкция по эксплуатации

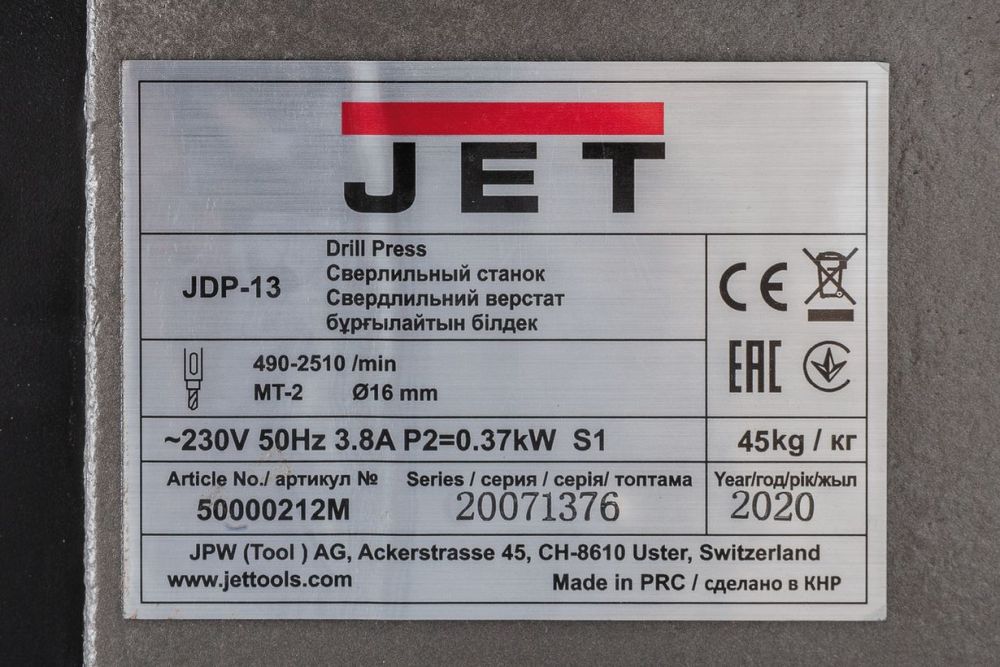

Технические характеристики
| Напряжение, В | 230 |
| Максимальный диаметр сверления сталь, мм | 16 |
| Максимальный диаметр сверления чугун, мм | 16 |
| Частота вращения шпинделя, об/мин | 490 - 2510 |
| Количество скоростей шпинделя | 5 |
| Тип привода | Ременной |
| Конус шпинделя | MK-2 |
| Расстояние шпиндель-стол, мм | 445 |
| Расстояние шпиндель-основание, мм | 640 |
| Вылет шпинделя, мм | 168 |
| Ход пиноли шпинделя, мм | 80 |
| Диаметр пиноли, мм | 40 |
| Диаметр стойки, мм | 73 |
| Размер стола, мм | 265x265 |
| Наклон стола вправо | 45 |
| Наклон стола влево | 45 |
| Размер Т-образного паза стола, мм | 14 |
| Количество Т-образных пазов стола, шт | 4 |
| Размер основания, мм | 205 x 205 |
| Размер Т-образного паза основания, мм | 16 |
| Количество Т-образных пазов основания, шт | 2 |
| Мощность двигателя, кВт | 0,37 |
| Тип двигателя | Асинхронный |
| Устройтво подачи СОЖ | нет |
| Автоподача | нет |
| Автореверс | нет |
| Длина, мм | 580 |
| Ширина, мм | 330 |
| Высота, мм | 970 |
| Масса, кг | 45 |
| Длина в упаковке, см | 80 |
| Ширина в упаковке, см | 45 |
| Высота в упаковке, см | 28 |
| Масса в упаковке, кг | 53 |
Характеристики
Основные характеристики
-
Конус шпинделяMK-2
-
Вылет шпинделя, мм168
-
Диаметр стойки, мм73
-
Наклон стола вправо, °45
-
Наклон стола влево, °45
-
Размер Т-образного паза стола, мм14
-
Количество Т-образных пазов стола, шт.4
-
Размер Т-образного паза основания, мм16
-
Количество Т-образных пазов основания, шт.2
-
Устройство подачи СОЖнет
-
Автоподачанет
-
Автореверснет
-
Размер основания, мм205 x 205
-
Расстояние шпиндель-основание, мм640
-
Расстояние шпиндель-стол, мм445
-
Масса, кг45
-
Диаметр пиноли, мм40
-
Количество скоростей шпинделя5
-
Ход пиноли шпинделя, мм80
-
Мощность двигателя, кВт0,37
-
Частота вращения шпинделя, об/мн490 - 2510
-
Размеры станка (Д x Ш x В), мм580 x 330 x 970
-
Напряжение, В230
-
Тип двигателяАсинхронный
-
Тип приводаРеменной
-
Размер стола, мм265x265
-
Максимальный диаметр сверления сталь, мм16
-
Максимальный диаметр сверления чугун, мм16
