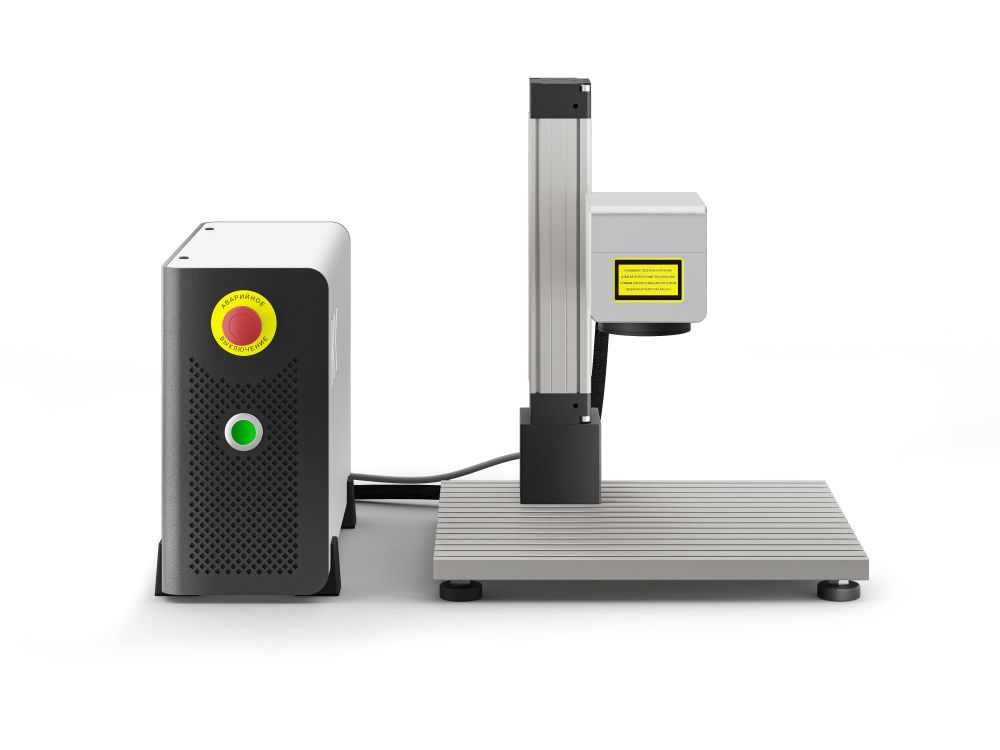

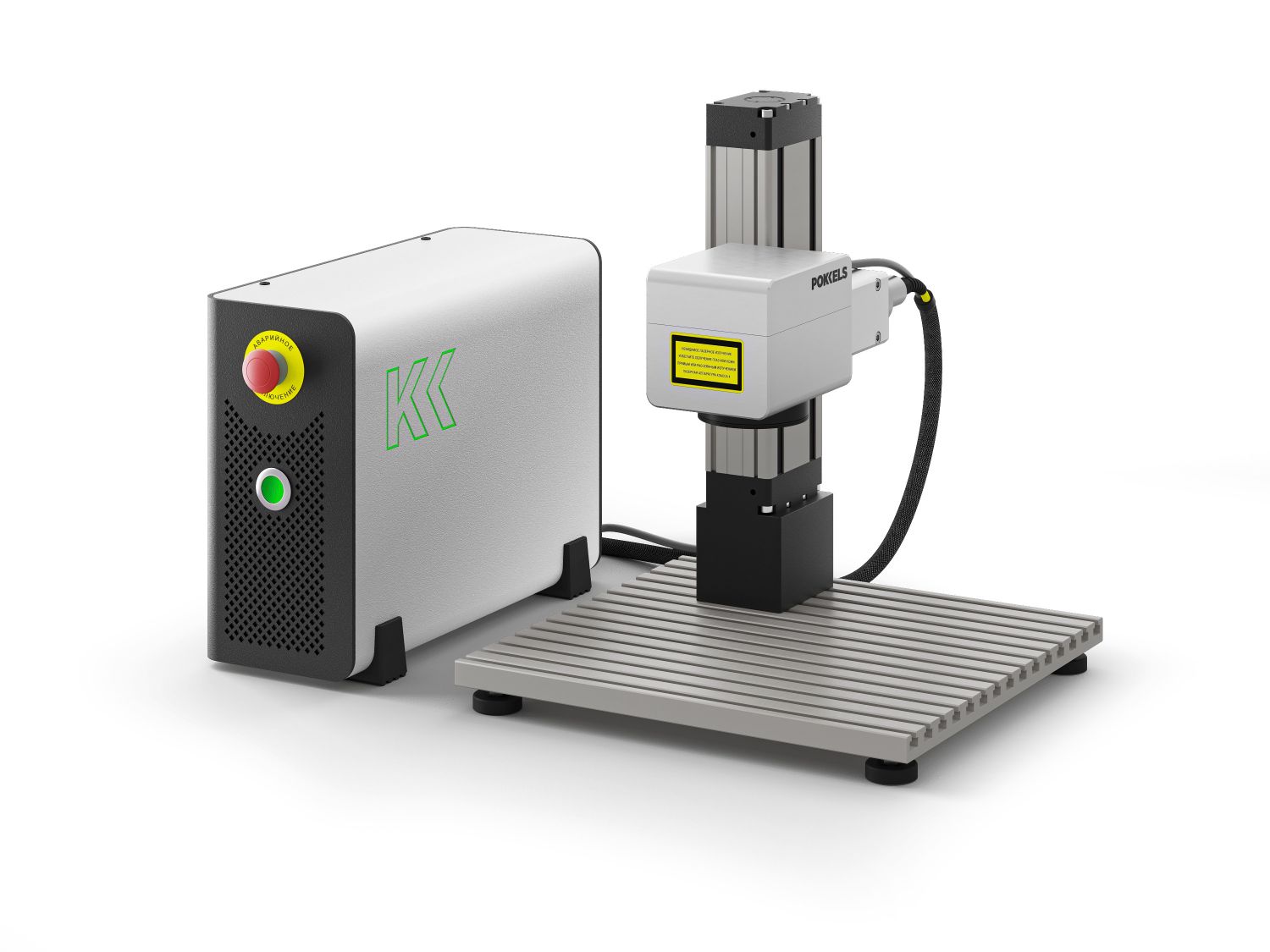

Устройство лазерной гравировки P-Mark TT

Артикул: P-Mark TT

Аппарат предназначен для нанесения текста и изображений на изделия из металла, керамики, пластмассы и резины. Компактные размеры устройства позволяют разместить его на рабочем столе. Имеет программное обеспечение, разработанное Pokkels, и автоматическое управление осью Z.

Описание

ФОТОГРАФИИ В РАБОТЕ

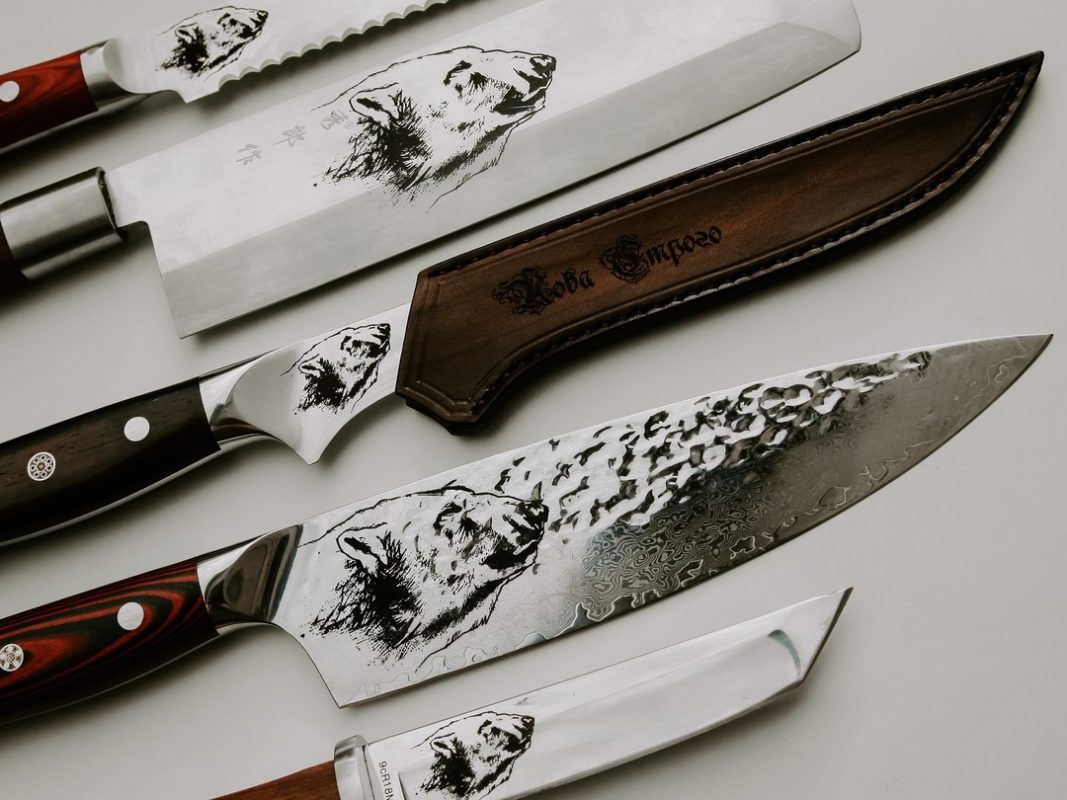

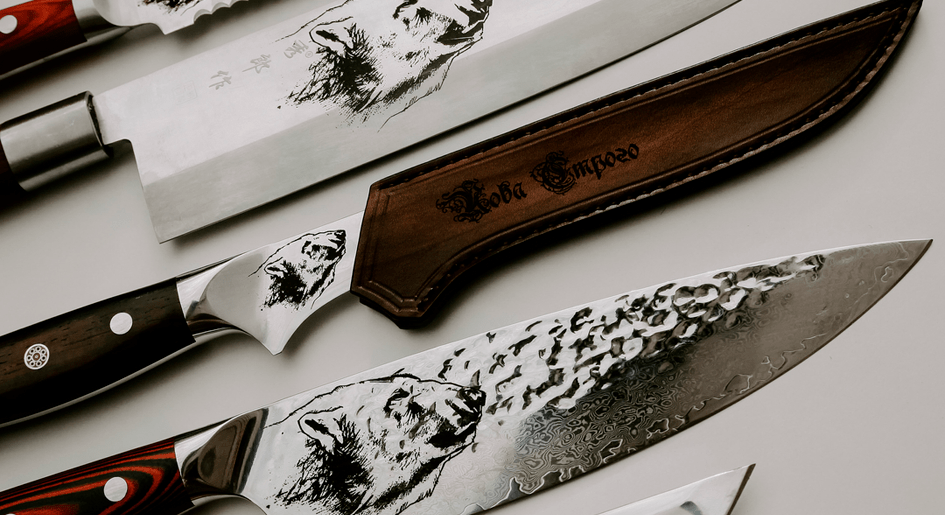

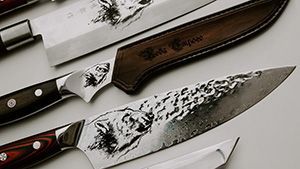

Лазерная гравировка на кухонных ножах

Лазерная гравировка на кухонных ножах

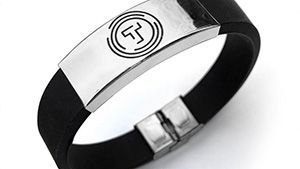

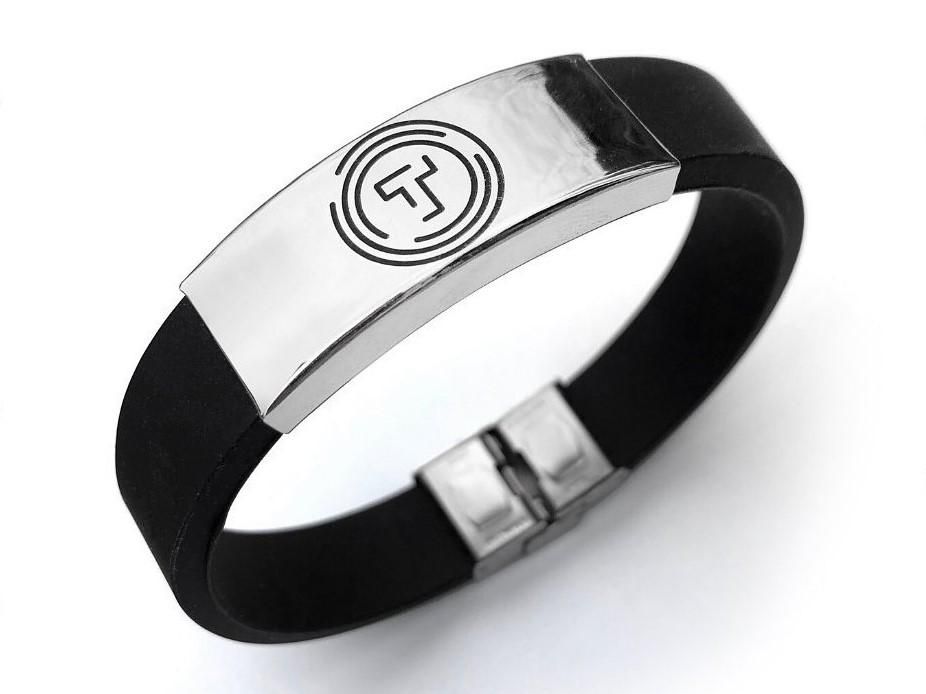

Лазерная гравировка украшений

Лазерная гравировка украшений

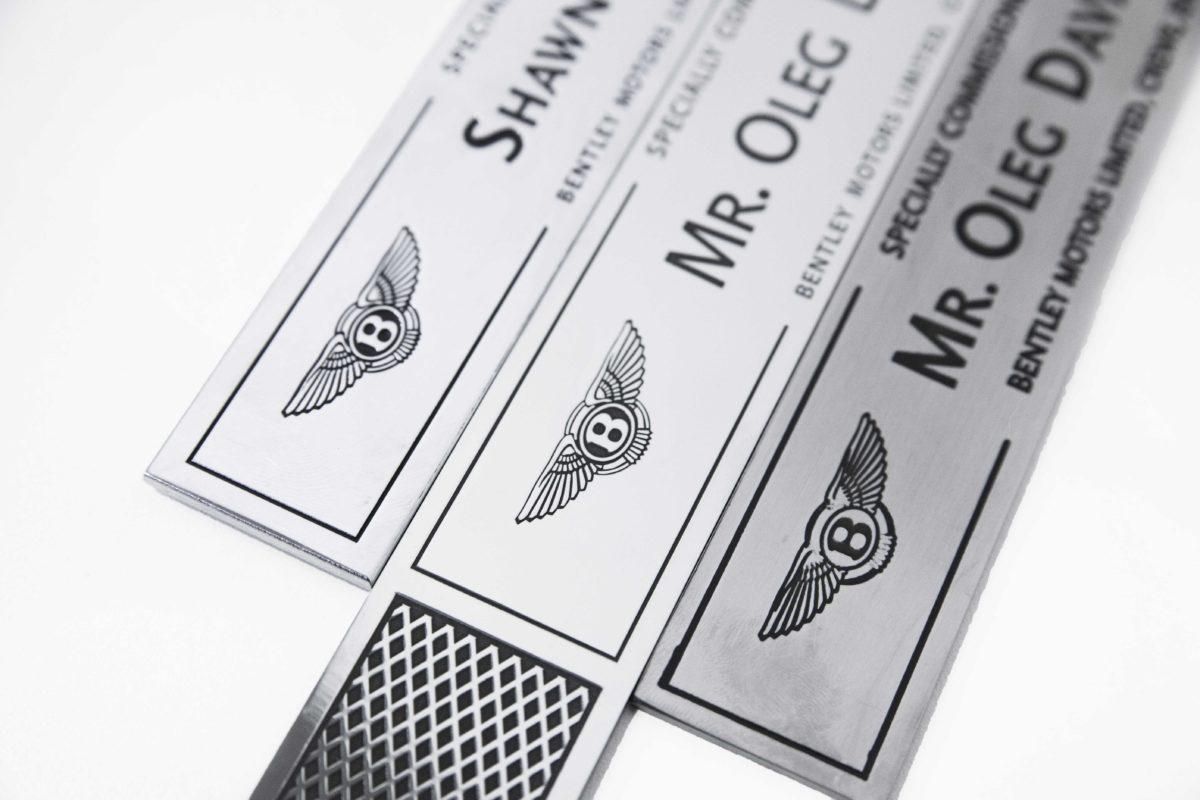

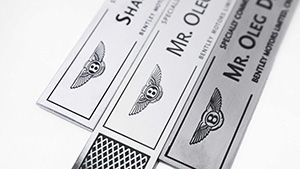

Лазерная гравировка шильдов из нержавеющей стали

Лазерная гравировка шильдов из нержавеющей стали

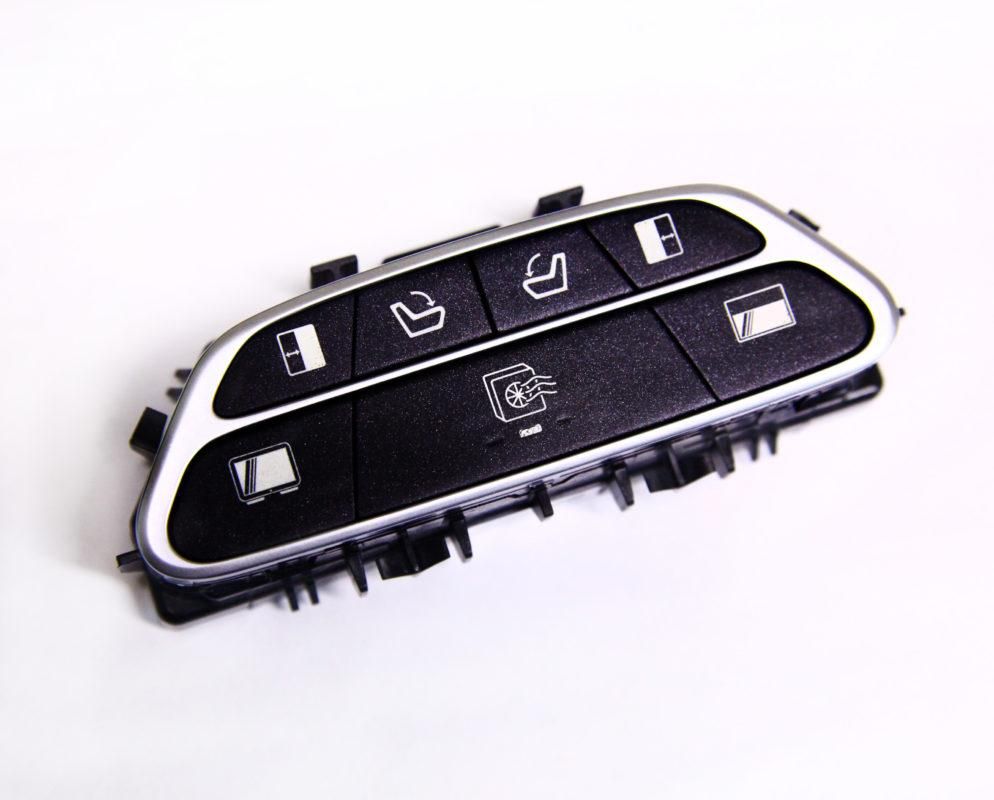

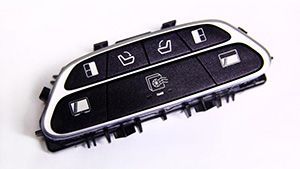

Лазерная гравировка автомобильных кнопок

Лазерная гравировка автомобильных кнопок

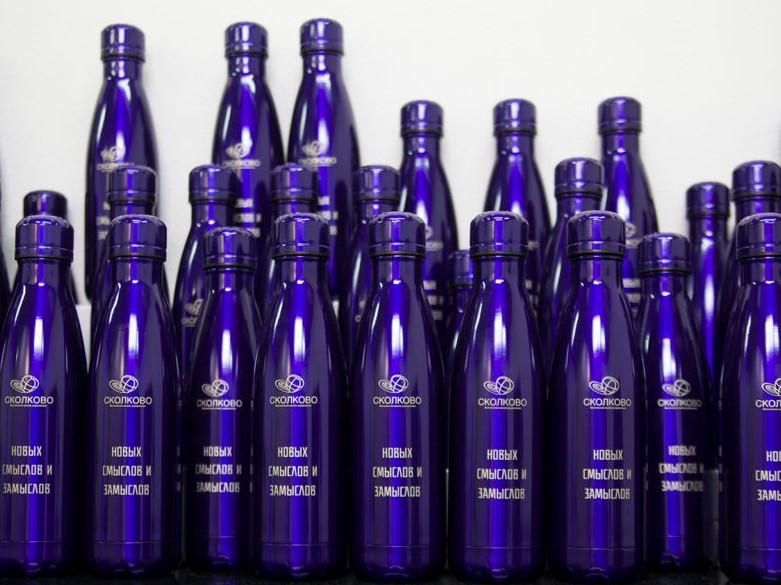

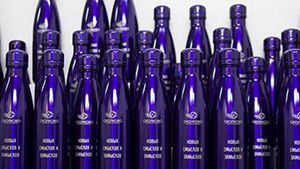

Лазерная гравировка сувенирной продукции

Лазерная гравировка сувенирной продукции

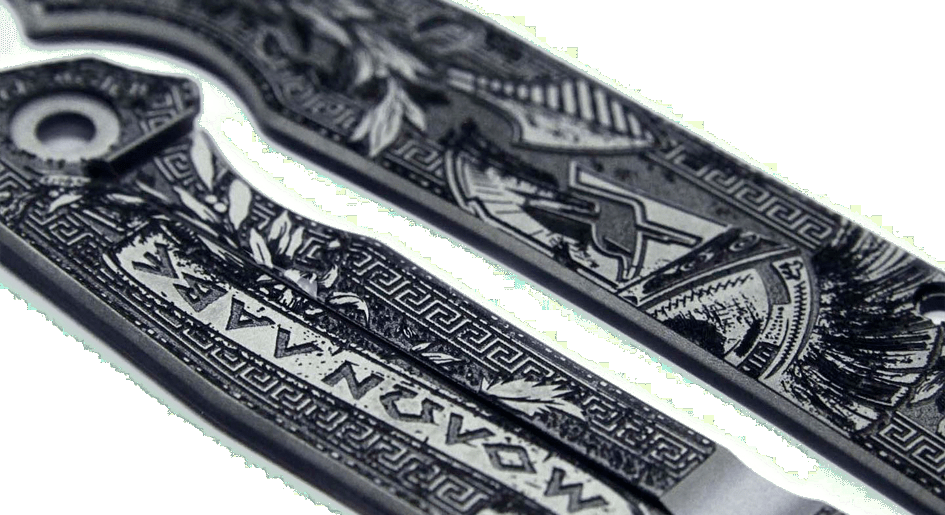

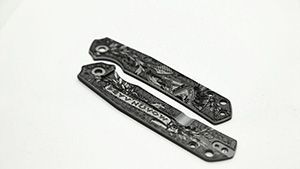

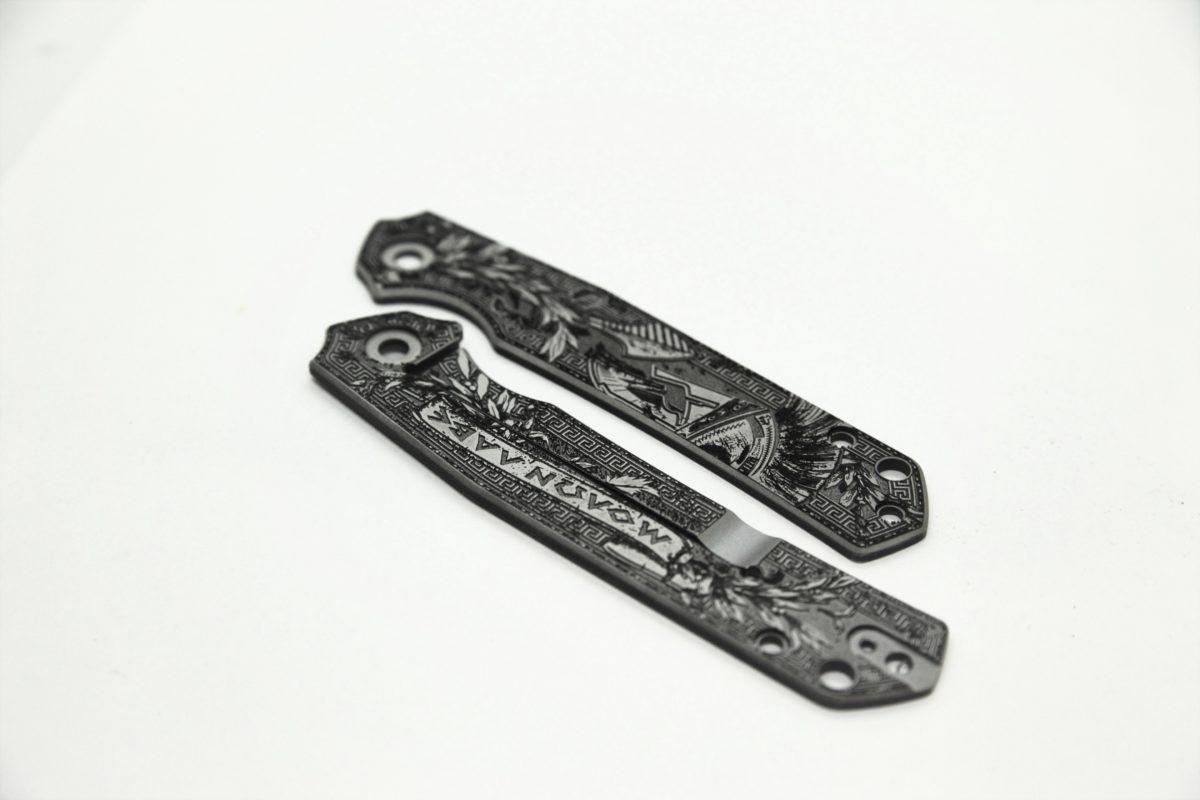

Глубокая лазерная 3D гравировка

Глубокая лазерная 3D гравировка

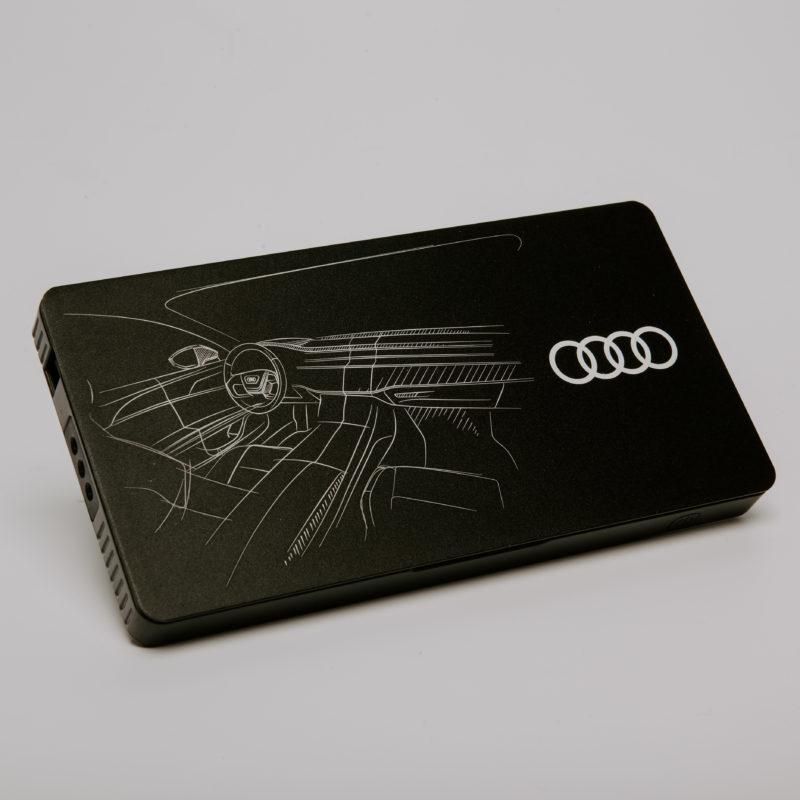

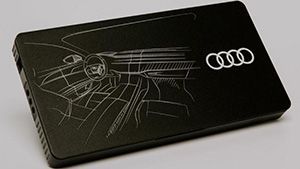

Лазерная гравировка анодированного алюминия

Лазерная гравировка анодированного алюминия

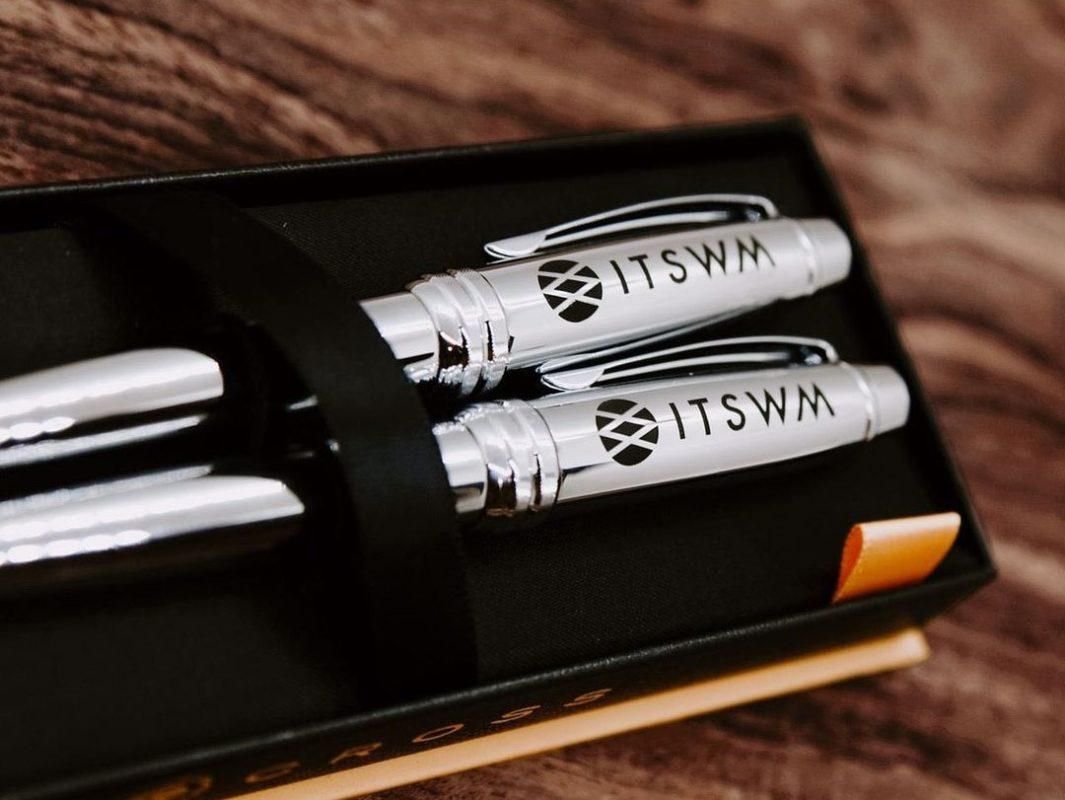

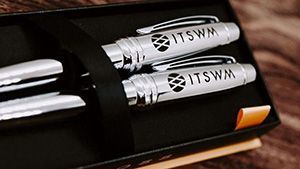

Лазерная гравировка ручек

Лазерная гравировка ручек



ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ

Возможность серийной маркировки

Высокая точность лазера и механизма позволяет наносить изображения как на один экземпляр изделия, так и на
всю серию.

Долговечность рисунка

Маркировка не сойдет с изделия под воздействием воды, солнца, грязи и других внешних факторов.

Высокое качество изображения

Благодаря высокой разрешающей способности, рисунок всегда будет наноситься на изделия без искажений.

Понятный интерфейс

С помощью встроенного графического редактора можно создавать изображения любой сложности.

Долговечность устройства

Ресурс аппарата – более 100 тысяч часов. При работе по 8 часов
5 дней в неделю устройство прослужит более 30 лет.

Экономичность

Аппарат не требует расходных материалов и потребляет мало электроэнергии.

Огромный набор параметров

Можно настроить цветность, рельеф и глубину 3D-гравировки для достижения максимального результата.

Быстрая печать

При скорости обработки до 15000 мм/с нанесение текста или рисунка займет всего несколько минут.



ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ

◾ Черные металлы и сплавы ◾ Титан ◾ Латунь и медь ◾ Алюминий
◾ Никель ◾ Металлы с покрытиями ◾ Пластмассы ◾ Резиновые изделия
◾ Керамика ◾ Камень ◾ Твердые сплавы ◾ Драгоценные металлы



СРАВНЕНИЕ ЛАЗЕРНОЙ ГРАВИРОВКИ С КЛАССИЧЕСКИМИ МЕТОДАМИ

  Механическая маркировка Электро-химическая маркировка Лазерная маркировка
Высокое разрешение маркировки
Высокая производительность
Стойкость маркировки
Нет деформации изделия
Возможность серийной нумерации
Встраиваемость в технологическую линию
Отсутствие отходов
Низкая стоимость эксплуатации
Не требует квалификации персонала
Низкое энергопотребление
Нет расходных материалов



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

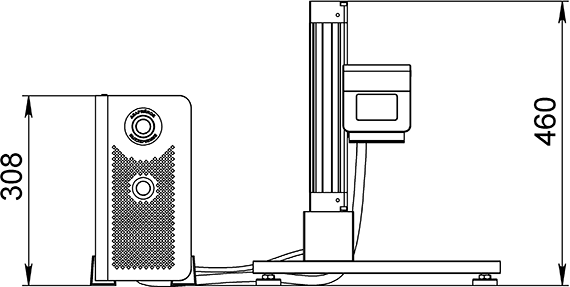

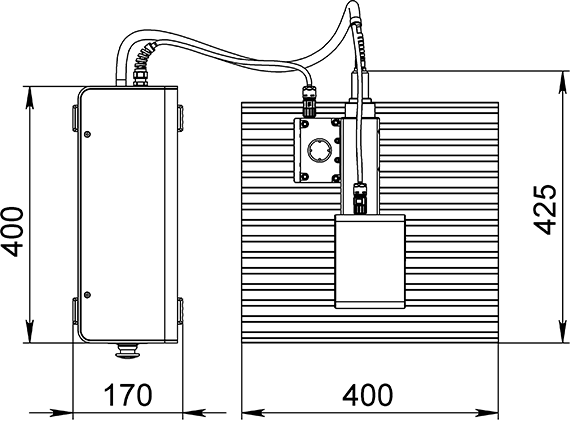

Чертеж вид спереди Чертеж вид сверху



Модель P-Mark TT 20 P-Mark TT 30 P-Mark TT 50 P-Mark TT 100
Форм-фактор Настольный
Мощность излучения 20 Вт 30 Вт 50 Вт 100 Вт
Оптическое поле обработки 120х120, 180х180 мм
(опционально от 20х20 до 500х500 мм с шагом 20 мм)
Лазерный источник импульсный волоконный лазер IPG-Photonics
Скорость перемещения луча до 15 000 мм/с
Программное разрешение 2 мкм
Частота повторения импульсов 2-200 кГц / 1,6-1000 кГц (для модификации APD)
Энергия в импульсе до 1 мДж
Длина волны излучения 1064 нм
Длительность импульса 100 нс
Длительность импульса для модификации APD 4-200 нс 4-200 нс 1,5-350 нс 1-120 нс
Охлаждение Воздух
Программное обеспечение Программный комплекс P-Mark Soft
Создание изображений Полноценный графический редактор
Интерфейс управления USB, Ethernet, Wi-Fi
Операционная система MS Windows, Linux, iOS, Android
Питание 220 B, 50 Гц
Потребляемая мощность до 450 Вт
Габариты установки 400х380х460 мм
Вес установки 40 кг
Ресурс работы 100 000 часов
Срок гарантии 2 года



Подробнее о технологии лазерной гравировки и маркировки

Преимуществами аппаратов Pokkels P-Mark являются высокая скорость, легкое управление и возможность нанесения трехмерной гравировки. Об особенностях технологии лазерной маркировки вы можете прочитать далее.





  • Интуитивно понятный интерфейс

– Специалисты компании Pokkels создали специальное ПО, благодаря которому маркировать и гравировать изделия стало так же просто, как и распечатывать документ на принтере. Все, что нужно – это запустить приложение P-Mark Soft на ПК или планшете, создать изображение или загрузить уже готовое, настроить параметры лазера и нажать на кнопку запуска. Результат – изделие с рисунком любой сложности – появится всего через несколько минут. Встроенная библиотека с режимами и настройками, а также интуитивно понятный интерфейс позволяют быстро освоить работу с лазерным комплексом.

  • Высокая скорость и точность

– В отличие от традиционных методов маркировки, с помощью лазерного излучения можно быстро получить четкое изображение на поверхности предметов. Лазерные аппараты Pokkels P-Mark могут качественно нанести на изделие QR-код, логотип и рисунок с большим количеством деталей.

  • Возможность нарезки тонких материалов

– Помимо маркировки, лазерный комплекс способен нарезать металл и пластик толщиной до 1 мм. Благодаря этому, можно создавать шильды из алюминия, приборные панели из пластика и нержавеющей стали и предметы уникальной формы.

  • Трехмерная глубокая гравировка

– С помощью системы P-Mark можно создавать объемные объекты – клише, пресс-формы и другие. Лазер автоматически настраивает фокусное расстояние, слой за слоем удаляя металл. Для запуска процесса оператору достаточно загрузить 3D-модель в программу P-Mark Soft и выбрать материал изделия.

  • Нанесение цветной маркировки

– Широкий набор настроек лазерного излучения позволяет выполнять цветную гравировку и маркировку металлических предметов.

  • Возможность работы с изделиями нестандартной формы

– Благодаря функции автоматической настройки фокусного расстояния, лазерная система P-Weld может всего за один проход нанести рисунок на участки предмета, расположенных на разной высоте. Эта функция уже востребована на крупных предприятиях – например, с ее помощью наносят надписи и изображения на электрические автоматы.

P-Mark TT

Аппарат P-Mark TT – отличный выбор для маленьких мастерских и производителей штучных изделий. Это компактное настольное устройство может обрабатывать изделия размером от 20х20 до 500х500 мм. Базовая установка с автоматической осью Z динамически подстраивает фокусное расстояние, благодаря чему можно наносить тексты и изображения на объемные предметы.

Оператору достаточно через приложение установить необходимые параметры, создать или загрузить изображение и нажать кнопку «Старт». Встроенный датчик отрегулирует фокусное расстояние, а устройство выполнит работу всего за несколько минут.

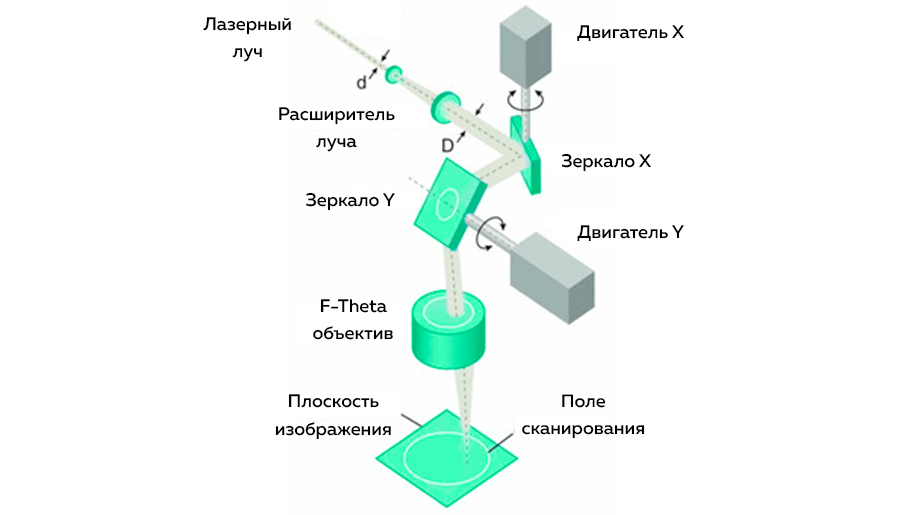

Схема лазерной маркировки

Как это работает

Лазерное излучение управляется при помощи системы сканаторов, которые перемещают лазерный пучок на фокусирующий объектив. Таким образом, на обрабатываемой поверхности получается изображение высокой четкости.

Почему нужно выбирать Pokkels P-Mark

  • Устройства не требуют расходных материалов и большого количества электроэнергии.
  • Высокая надежность: аппарат прослужит более 30 лет.
  • Высокая скорость работы (до 15000 мм/с).
  • Сделано в России.
  • Специалисты компании готовы помочь 24 часа в сутки, 7 дней в неделю.
  • Возможность долгосрочной аренды оборудования (лизинга).

Характеристики

Основные характеристики

  • Мощность, Вт
    20-100
