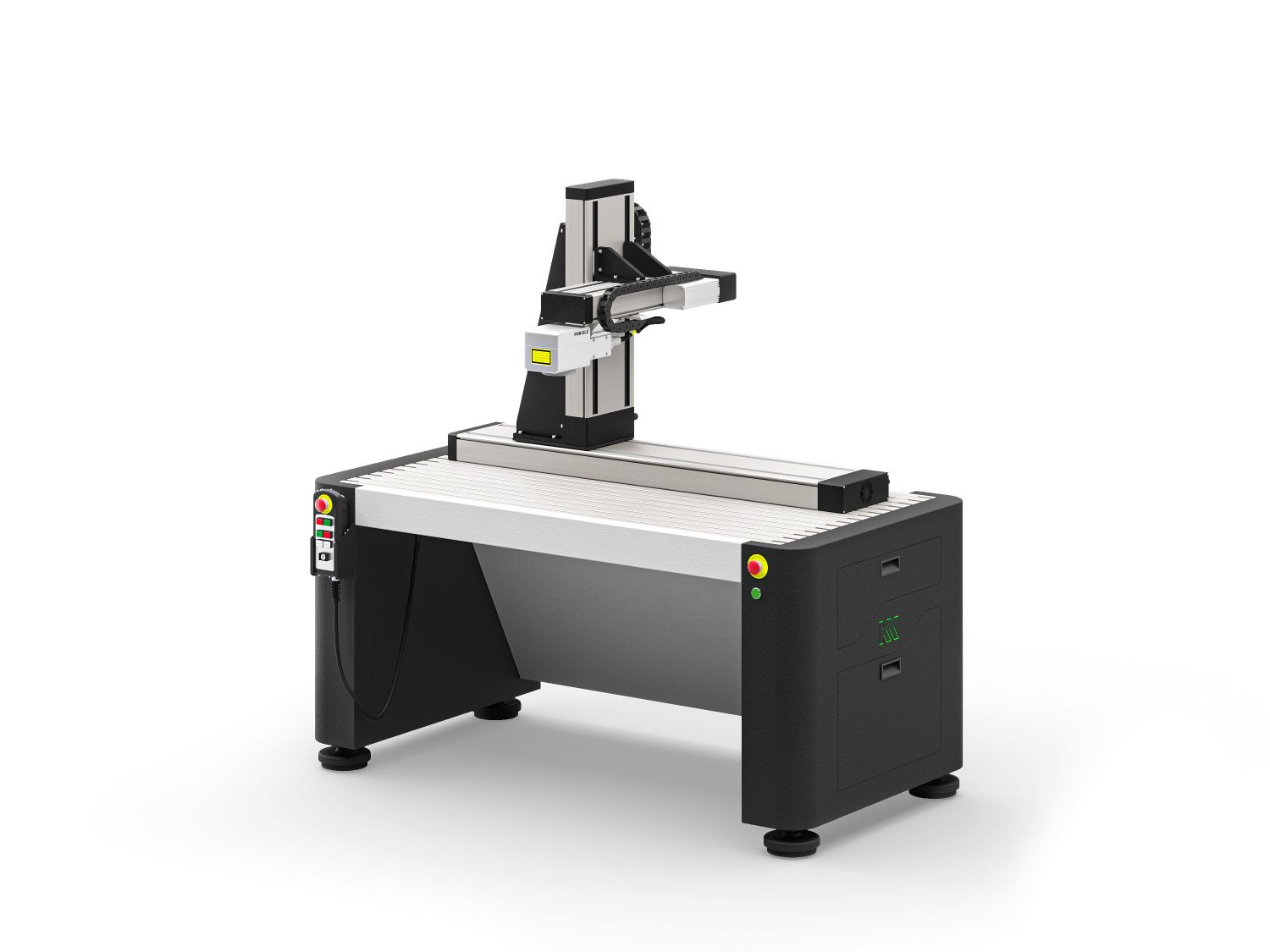

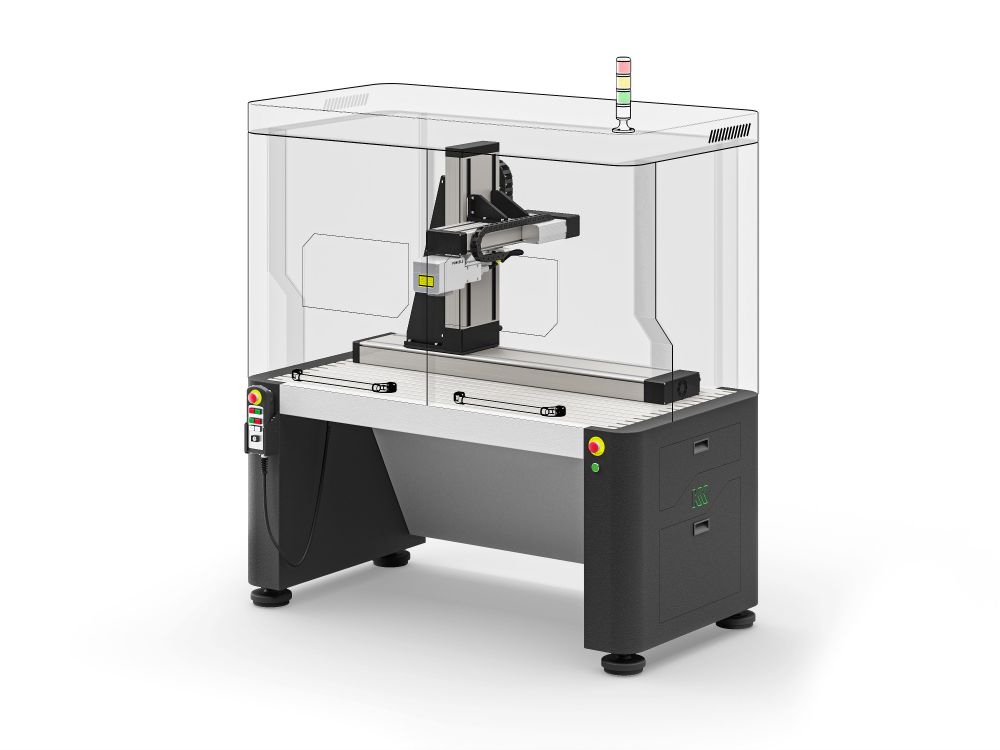

Устройство лазерной гравировки P-Mark FB

Артикул: P-Mark FB

Большое рабочее пространство, широкий спектр настроек и возможность движения по осям XYZ позволяют наносить изображения на крупногабаритные и сложные предметы.

Описание

ФОТОГРАФИИ В РАБОТЕ

Лазерная гравировка на кухонных ножах

Лазерная гравировка на кухонных ножах

Лазерная гравировка украшений

Лазерная гравировка украшений

Лазерная гравировка шильдов из нержавеющей стали

Лазерная гравировка шильдов из нержавеющей стали

Лазерная гравировка автомобильных кнопок

Лазерная гравировка автомобильных кнопок

Лазерная гравировка сувенирной продукции

Лазерная гравировка сувенирной продукции

Глубокая лазерная 3D гравировка

Глубокая лазерная 3D гравировка

Лазерная гравировка анодированного алюминия

Лазерная гравировка анодированного алюминия

Лазерная гравировка ручек

Лазерная гравировка ручек



ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ

Маркировка нескольких экземпляров

Высокие характеристики лазера
и точный механизм позволяют выполнять штучное и серийное производство изделий.

Превосходная стойкость

От воздействия внешней среды рисунок не сотрется с предмета.

Максимальная четкость изображения

Текст и рисунок наносятся в полном соответствии
с макетом,благодаря высокой разрешающей способности аппарата.

Легкость в управлении

Встроенное графическое ПО не потребует много времени на изучение и поможет создать любое изображение.

Высокая надежность

Ресурс аппарата составляет более 100 тысяч часов, поэтому при эксплуатации по 8 часов 5 дней в неделю он прослужит более 30 лет.

Экономичен в эксплуатации

Аппарат не требует расходных материалов и потребляет мало электроэнергии.

Гибкая настройка

В зависимости
от поставленных задач, оператор может настроить рельеф, цветность и глубину 3D-гравировки.

Быстрый результат

Аппарат достигает скорости обработки до 15000 мм/с, поэтому готовое изделие можно получить за считанные минуты.



ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ

◾ Черные металлы и сплавы ◾ Титан ◾ Латунь и медь ◾ Алюминий
◾ Никель ◾ Металлы с покрытиями ◾ Пластмассы ◾ Резиновые изделия
◾ Керамика ◾ Камень ◾ Твердые сплавы ◾ Драгоценные металлы



СРАВНЕНИЕ ЛАЗЕРНОЙ ГРАВИРОВКИ С КЛАССИЧЕСКИМИ МЕТОДАМИ

  Механическая маркировка Электро-химическая маркировка Лазерная маркировка
Высокое разрешение маркировки
Высокая производительность
Стойкость маркировки
Нет деформации изделия
Возможность серийной нумерации
Встраиваемость в технологическую линию
Отсутствие отходов
Низкая стоимость эксплуатации
Не требует квалификации персонала
Низкое энергопотребление
Нет расходных материалов



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

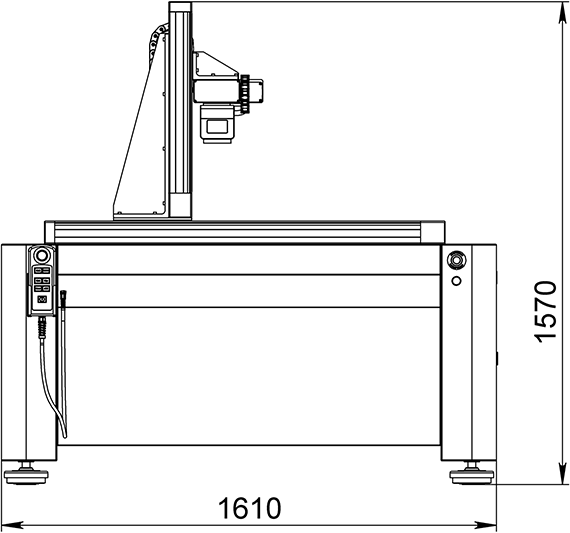

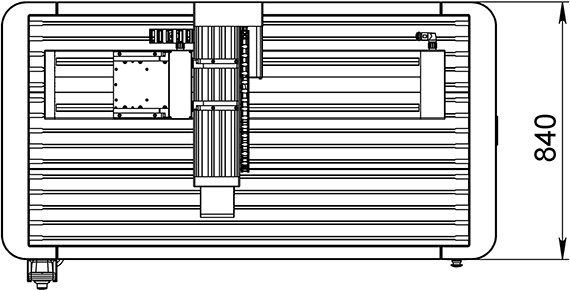

Чертеж вид спереди Чертеж вид сверху



Модель P-Mark FB 20 P-Mark FB 20 P-Mark FB 50 P-Mark FB 100
Форм-фактор Напольный
Мощность излучения 20 Вт 30 Вт 50 Вт 100 Вт
Оптическое поле обработки 120х120, 180х180 мм
(опционально от 20х20 до 500х500 мм с шагом 20 мм)
Механическое поле обработки от 200х300 до 1000х1500 мм с шагом 50 мм
Лазерный источник Импульсный волоконный лазер IPG-Photonics
Скорость перемещения луча до 15 000 мм/с
Программное разрешение 2 мкм
Частота повторения импульсов 2-200 кГц / 1,6-1000 кГц (для модификации APD)
Энергия в импульсе до 1 мДж
Длина волны излучения 1064 нм
Длительность импульса 100 нс
Длительность импульса для модификации APD 4-200 нс 4-200 нс 1,5-350 нс 1-120 нс
Охлаждение Воздух
Программное обеспечение Программный комплекс P-Mark Soft
Создание изображений Полноценный графический редактор
Интерфейс управления USB, Ethernet, Wi-Fi
Операционная система MS Windows, Linux, iOS, Android
Питание 220 B, 50 Гц
Потребляемая мощность до 900 Вт
Габариты установки 900 x 800 x 2100 мм
Вес установки 200 кг
Ресурс работы 100 000 часов
Срок гарантии 2 года



Подробнее о технологии лазерной гравировки и маркировки

Преимуществами аппаратов Pokkels P-Mark являются высокая скорость, легкое управление и возможность нанесения трехмерной гравировки. Об особенностях технологии лазерной маркировки вы можете прочитать далее.





  • Интуитивно понятный интерфейс

– Специалисты компании Pokkels создали специальное ПО, благодаря которому маркировать и гравировать изделия стало так же просто, как и распечатывать документ на принтере. Все, что нужно – это запустить приложение P-Mark Soft на ПК или планшете, создать изображение или загрузить уже готовое, настроить параметры лазера и нажать на кнопку запуска. Результат – изделие с рисунком любой сложности – появится всего через несколько минут. Встроенная библиотека с режимами и настройками, а также интуитивно понятный интерфейс позволяют быстро освоить работу с лазерным комплексом.

  • Высокая скорость и точность

– В отличие от традиционных методов маркировки, с помощью лазерного излучения можно быстро получить четкое изображение на поверхности предметов. Лазерные аппараты Pokkels P-Mark могут качественно нанести на изделие QR-код, логотип и рисунок с большим количеством деталей.

  • Возможность нарезки тонких материалов

– Помимо маркировки, лазерный комплекс способен нарезать металл и пластик толщиной до 1 мм. Благодаря этому, можно создавать шильды из алюминия, приборные панели из пластика и нержавеющей стали и предметы уникальной формы.

  • Трехмерная глубокая гравировка

– С помощью системы P-Mark можно создавать объемные объекты – клише, пресс-формы и другие. Лазер автоматически настраивает фокусное расстояние, слой за слоем удаляя металл. Для запуска процесса оператору достаточно загрузить 3D-модель в программу P-Mark Soft и выбрать материал изделия.

  • Нанесение цветной маркировки

– Широкий набор настроек лазерного излучения позволяет выполнять цветную гравировку и маркировку металлических предметов.

  • Возможность работы с изделиями нестандартной формы

– Благодаря функции автоматической настройки фокусного расстояния, лазерная система P-Weld может всего за один проход нанести рисунок на участки предмета, расположенных на разной высоте. Эта функция уже востребована на крупных предприятиях – например, с ее помощью наносят надписи и изображения на электрические автоматы.



Напольный аппарат P-Mark FB подойдет мастерским, которые занимаются обработкой крупных, сложных и одинаковых изделий.

Перемещение по осям XYZ и увеличенная зона обработки – до 1500х1500 мм – позволяют маркировать и гравировать сразу несколько одинаковых изделий с формами любой сложности. Лазерный источник автоматически двигается между предметами. Также P-Mark FB может выполнять нарезку тонких листов металла, пластиковых панелей и наклеек.



Схема лазерной маркировки

Как это работает

Лазерное излучение управляется при помощи системы сканаторов, которые перемещают лазерный пучок на фокусирующий объектив. Таким образом, на обрабатываемой поверхности получается изображение высокой четкости.

Почему нужно выбирать Pokkels P-Mark

  • Устройства не требуют расходных материалов и большого количества электроэнергии.
  • Высокая надежность: аппарат прослужит более 30 лет.
  • Высокая скорость работы (до 15000 мм/с).
  • Сделано в России.
  • Специалисты компании готовы помочь 24 часа в сутки, 7 дней в неделю.
  • Возможность долгосрочной аренды оборудования (лизинга).

Характеристики

Основные характеристики

  • Мощность, Вт
    20-100
