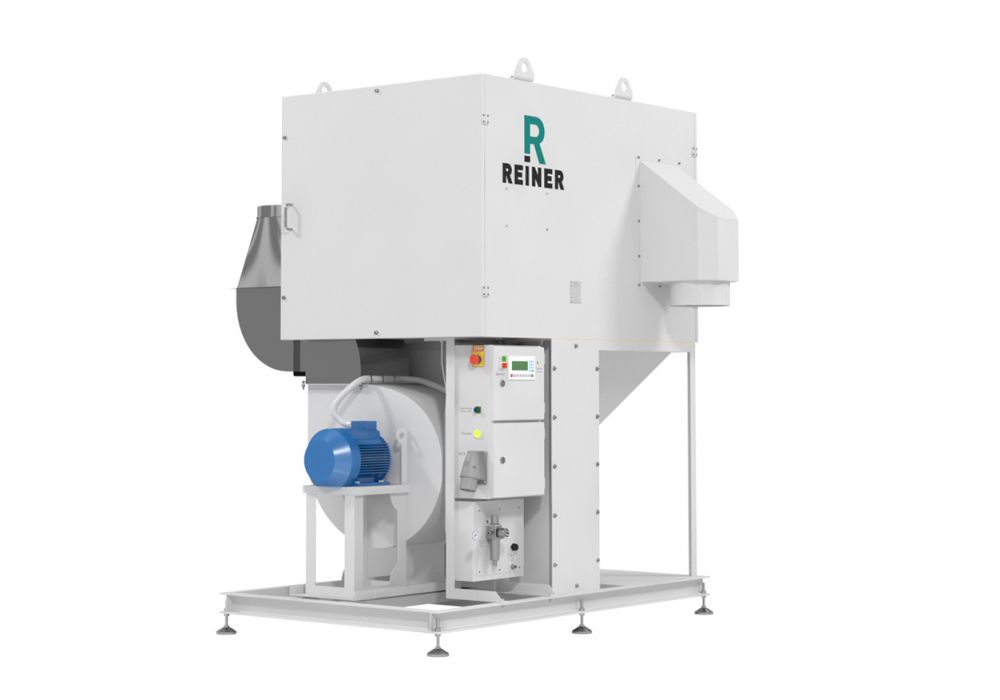

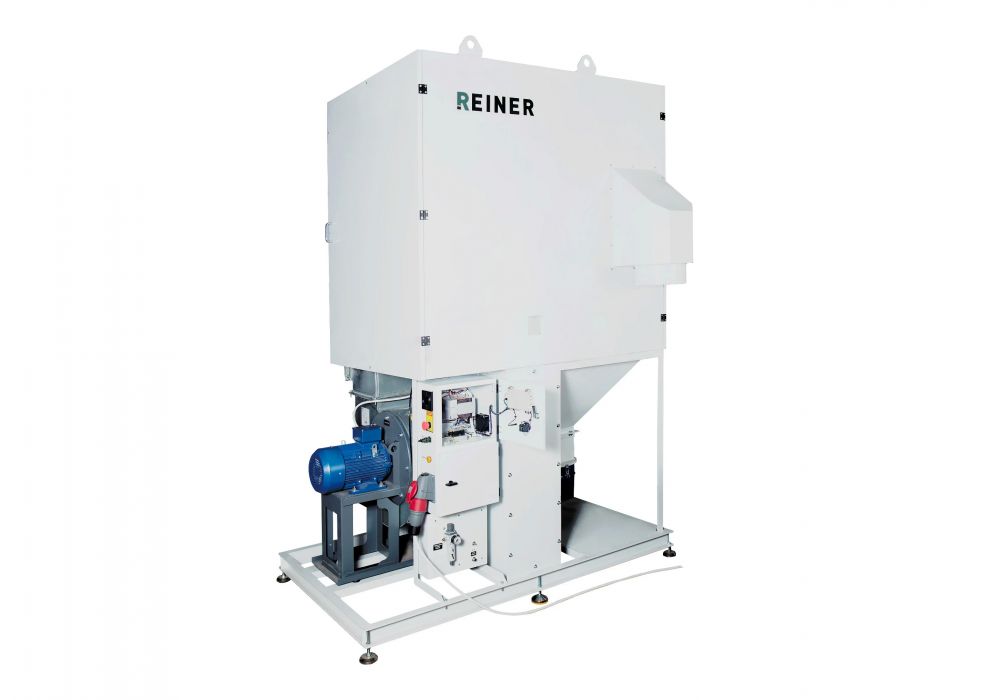

Установка очистки воздуха Reiner RY-V1-4
Артикул: Reiner RY-V1-4
Reiner RY-V1-4 – рекуперационная фильтровентиляционная установка для очистки воздуха в цехах, где выполняется резка, сварка, шлифовка и другие виды работ с металлом.
Описание
Рекуперационная фильтровентиляционная установка Reiner RY-V1-4 эффективно очищает воздух от газов, дыма и мелкой пыли, образующихся в результате резки, сварки, шлифовки и других видов работ с металлом. Чистый воздух выводится обратно в производственное помещение.
Удаление частиц происходит в блоке фильтров, в котором установлены 4 фильтрующих элемента, выполненных в виде цилиндрических сменных картриджей. Непрерывное движение воздуха происходит с помощью встроенного центробежного вентилятора мощность 5,5 кВт. Имеется система импульсной очистки фильтрующих элементов, работающая на сжатом воздухе из внешнего источника 0.4-0.5 МПа (приобретается дополнительно).
Устройство используется на производствах, где выполняются работы с повышенным загрязнением воздуха, включая шлифовку, сварку и резку металлов на плазменных, газовых и лазерных станках.
Система Reiner RY-V1-4 – отличный выбор для малых производств, которым необходимы простые и доступные ФВУ с рекуперацией тепла в зимний период.
ФВУ подбирается под конкретную задачу с учетом площади открытой поверхности стола, скорости потока задымленного воздуха через эту поверхность и скорости фильтрования.
Внимание!
Устройство не предназначено для фильтрации легковоспламеняющихся и агрессивных веществ:
- газов с большим содержанием фракций масла или продуктов горения масла;
- металлической пыли, образуемой при шлифовке магния и алюминия;
- древесных опилок и стружки;
- промасленных салфеток, сигарет и др.
Технические характеристики
| Вид | Модуль для систем ЧПУ |
| Количество фильтрующих элементов, шт. | 4 |
| Площадь одного фильтрующего элемента, м2 | 21 |
| Площадь всех фильтрующих элементов, м2 | 84 |
| Совместимые фильтрующие элементы, размеры |
Фильтрующий картридж Фильтрующий картридж 262-5023 Donaldson. Наружный диаметр: 324 мм. Внутренний диаметр: 213 мм. Длина: 660 мм. |
| Максимальная производительность м3/час | 3400 |
| Давление воздуха для системы регенерации, МПа | 0.4-0.5 |
| Источник сжатого воздуха | Внешний, в состав не входит |
| Диаметр воздуховода на входе, мм | 250 |
| Мощность двигателя вентилятора, кВт | 5.5 |
| Напряжение питания, В (Гц) | 380 (50) |
| Габаритные размеры (ДxШxВ),мм | 1761.5х1879х2235 |
| Вес | 530 кг |
Характеристики
Основные характеристики
-
Габаритные размеры, мм1761.5х1879х2235
-
Диаметр воздуховода на входе, мм250
-
Давление воздуха для системы регенерации, МПа0,4-0,5
-
Максимальная производительность, м3/ч3400
-
Площадь всех фильтрующих элементов, кв.м84
-
Площадь одного фильтрующего элемента, кв.м21
-
Количество фильтрующих элементов, шт.4
-
Вес, кг530
-
Напряжение питания, В380
-
Мощность двигателя вентилятора, кВт5,5
