Ультразвуковой толщиномер А1209
Артикул: 1011

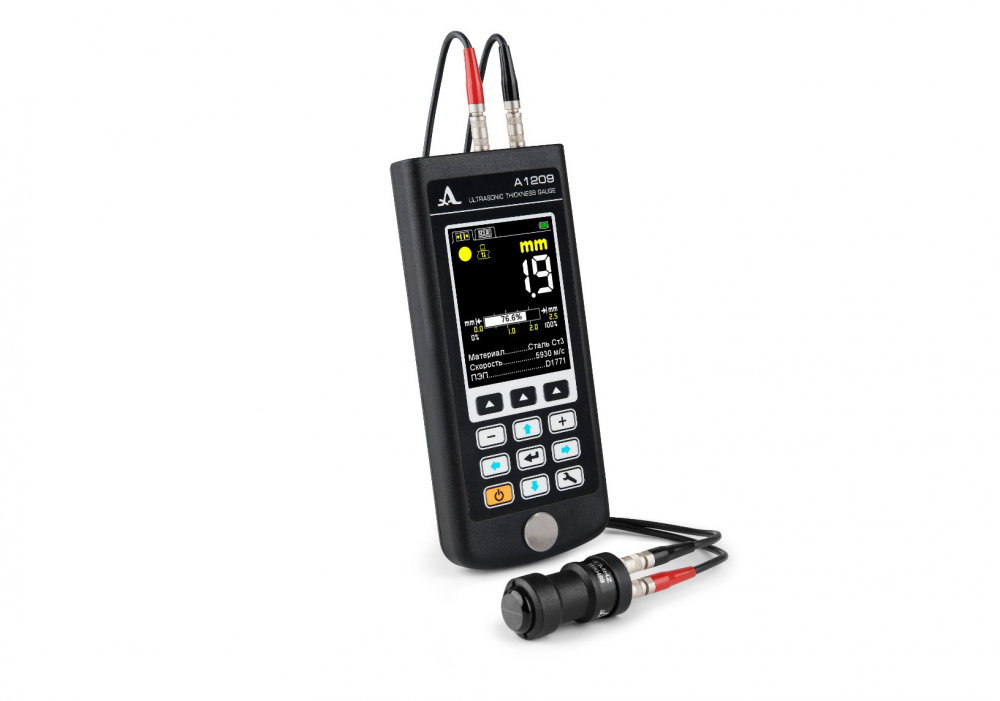

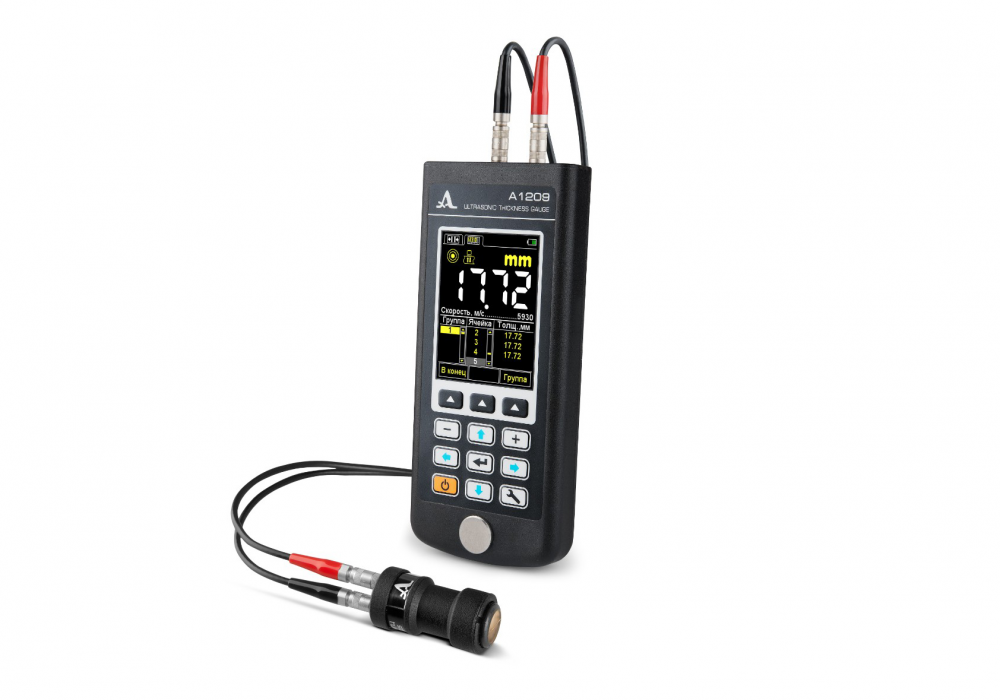

Ультразвуковой толщиномер А1209 – качественный, точный и надежный прибор для быстрого измерения толщины различных материалов.
Описание
Ультразвуковой толщиномер А1209 – качественный, точный и надежный прибор для быстрого измерения толщины различных материалов.
Исследуемые материалы и изделия
- Котлы и сосуды
- Обшивка кораблей
- Литые изделия
- Листовой прокат
- Изделия из черных и цветных металлов, с чистыми или покрытыми коррозией поверхностями
- Металлические и пластиковые трубы сечением 20 мм и более
- Изделия с высоким уровнем затухания ультразвуковых волн
Измерения проводятся следующими моделями преобразователей
|
Раздельно-совмещенный преобразователь D1771 4.0A0D12CL
|
 |
|
Высокотемпературный раздельно-совмещенный преобразователь П112-5-12/2-АТБ-902
|
 |
Также прибор совместим со всеми раздельно-совмещенными преобразователями, разработанными и изготовленными научно-производственной компанией ООО «Акустические Контрольные Системы». Частотный диапазон – 4-10 МГц.
Особенности
- Прибор измеряет толщину стали в пределах от 0,7 мм до 30 см.
- Прибор выдерживает морозы до -30°С и жару до +50°С.
- Прибор оснащен литиевой аккумуляторной батареей, благодаря которой он работает до 9 часов без подзарядки.

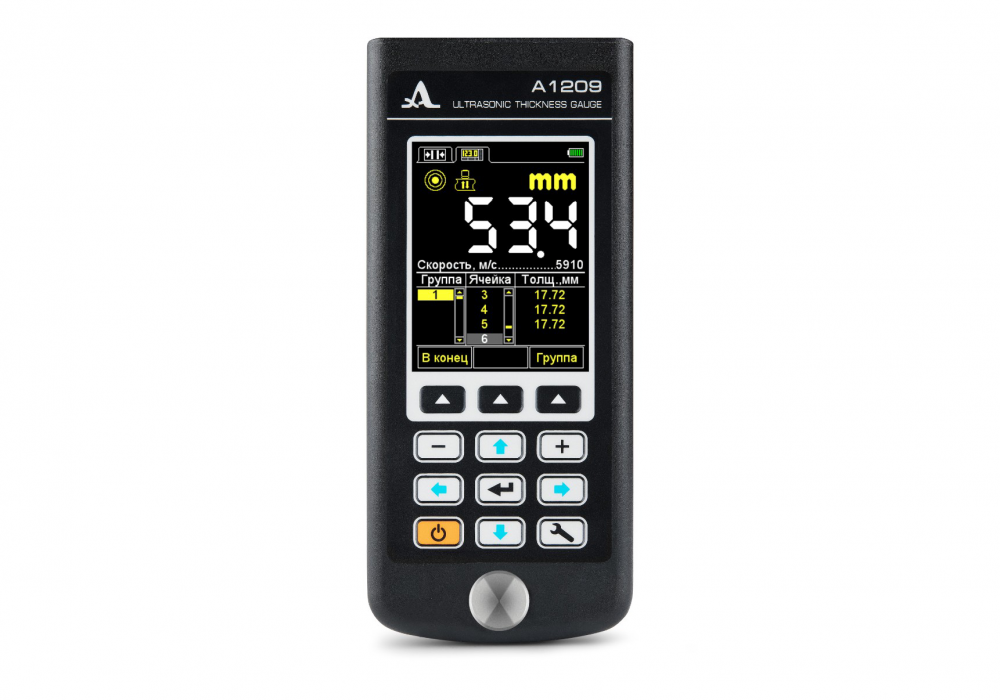

- Данные отображаются на цветном TFT-экране большого размера с антибликовым покрытием.
- Дискретность отображения измерений составляет 0,01 или 0,1 мм.
- Скорость ультразвука определяется автоматически.
- Встроенная память на 50 тысяч результатов, которая хранит данные при отсутствии электропитания.
- Система звуковых и вибрационных сигналов.
- В комплект входит чехол, который защищает прибор от грязи и влаги, а также позволяет закрепить его на руке.
- В комплект входит USB-кабель для отправки результатов на компьютер или ноутбук.
Режимы работы
Режим «Норма»Назначение: оперативное измерение толщины объекта; оценка соответствия результата установленному интервалу и срабатыванию автоматической сигнализации дефекта (АСД). Особенности:
|
 |
Режим «Память»Назначение: оперативное измерение толщины объекта; отображение сохраненных результатов. Особенности:
|
 |

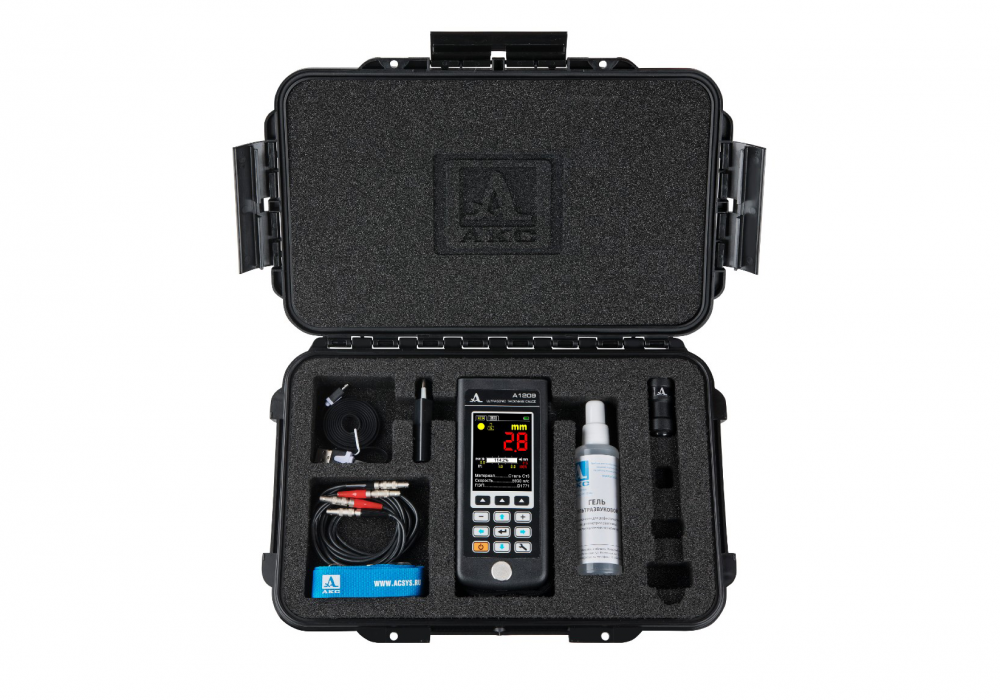

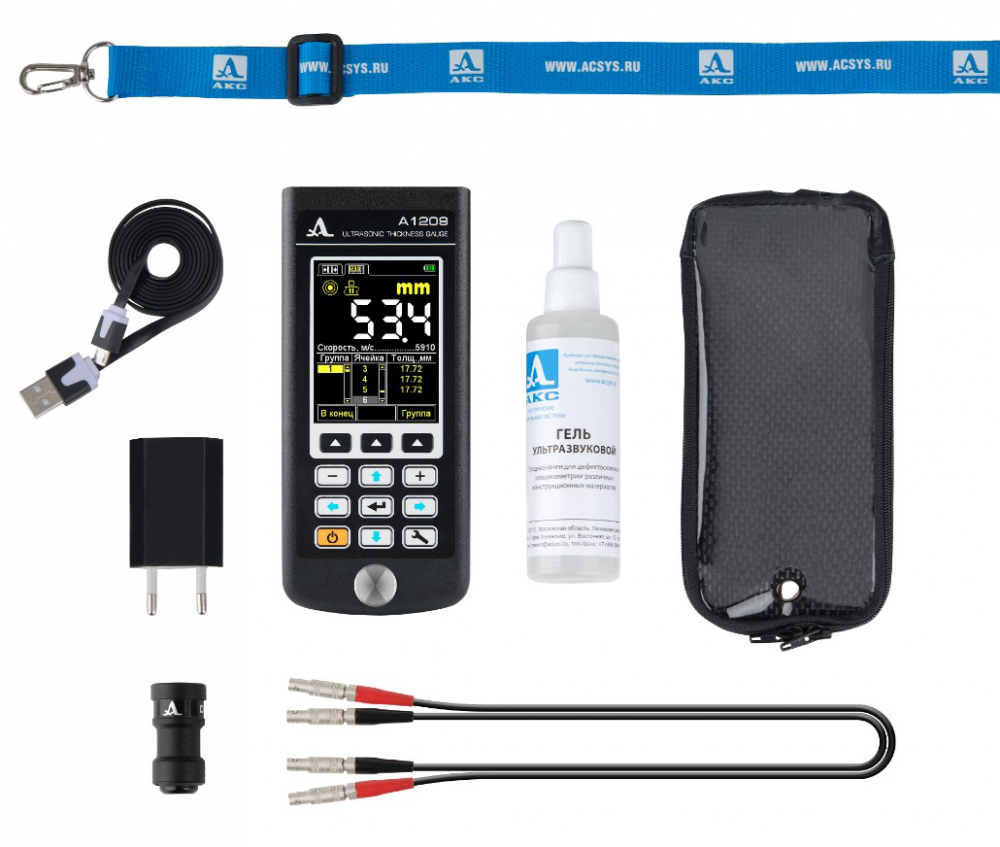

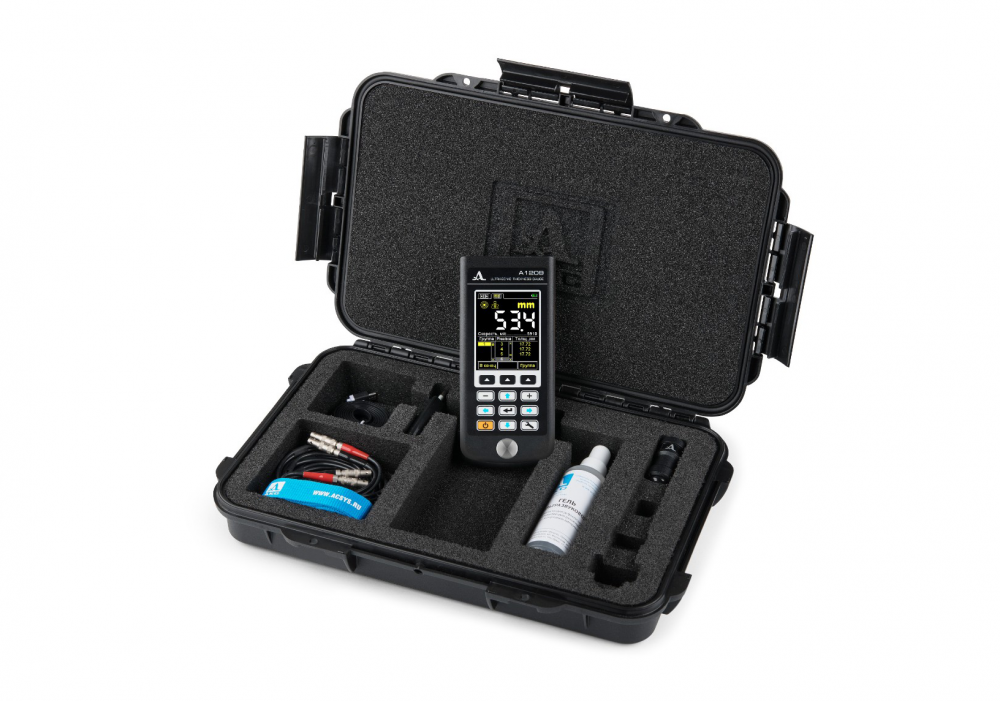

Комплектация
| Наименование | Код |
| A1209 - электронный блок ультразвукового толщиномера со встроенным аккумулятором | 1111 |
| Кабель LEMO-LEMO двойной 1,2 м | 1211 |
| Преобразователь D1771 4.0A0D12CL | 1450 |
| Сетевой адаптер 220 В-USB | 1830 |
| Кабель USB A-Micro B | 1222 |
| Чехол Т12 | 1612 |
| Гель УЗ -30°C...+100°C, 0,1 кг | 1915 |
| Жесткий кейс Т12 | 1614 |
Характеристики
Основные характеристики
-
Габаритные размеры, мм161x70x24
-
Средний срок службы, лет5
-
Диапазон измеряемой толщины, ммОт 0,7 до 300,0
-
Основная погрешность измерений толщины Х при толщинах от 0,7 до 3,0 мм, не более, мм±(0,01Х+0,1)
-
Основная погрешность измерений толщины Х при толщинах от 3,01 до 99,99 мм, не более, мм±(0,01Х+0,05)
-
Основная погрешность измерений толщины Х при толщинах от 100,0 до 300,0 мм, не более, мм±(0,01Х+0,1)
-
Дискретность измерения толщин (изменяемая) в диапазоне измерений от 0,7 до 99,99 мм, мм0,1 / 0,01
-
Дискретность измерения толщин (изменяемая) в диапазоне измерений от 100,0 до 300,0 мм, мм0,1
-
Рабочая температура окружающей среды, °СОт -20 до +50
-
Тип дисплеяАнтибликовый, цветной TFT
-
Продолжительность непрерывной работы, не менее, ч9
-
Масса электронного блока прибора, не более, г210
-
Диапазон устанавливаемых скоростей ультразвука, м/сОт 500 до 19999
-
Напряжение питания, В3,7
Модификации
| Модель | Продолжительность непрерывной работы, не менее, ч | Диапазон измеряемой толщины, мм |
|---|---|---|
| Ультразвуковой толщиномер A1201 | 40 | От 1 до 300 (преобразователь на 4 МГц) |
| Ультразвуковой толщиномер А1207U | 16 | От 0,6 до 150,0 |
| Ультразвуковой толщиномер А1207 | 10 | От 0,8 до 150,0 |
| Ультразвуковой толщиномер А1208 | 9 | От 0,7 до 300,0 |
| Ультразвуковой толщиномер А1209 | 9 | От 0,7 до 300,0 |
| Ультразвуковой толщиномер А1210 | 9 | От 0,7 до 300,0 |
| Ультразвуковой многоканальный толщиномер А1250 CorroScan | 9 | От 2 до 10 |
| Электромагнитно-акустический толщиномер А1270 | 8 | От 0,9 до 100,0 |
