Ультразвуковой толщиномер А1207U
Артикул: 1014/1012

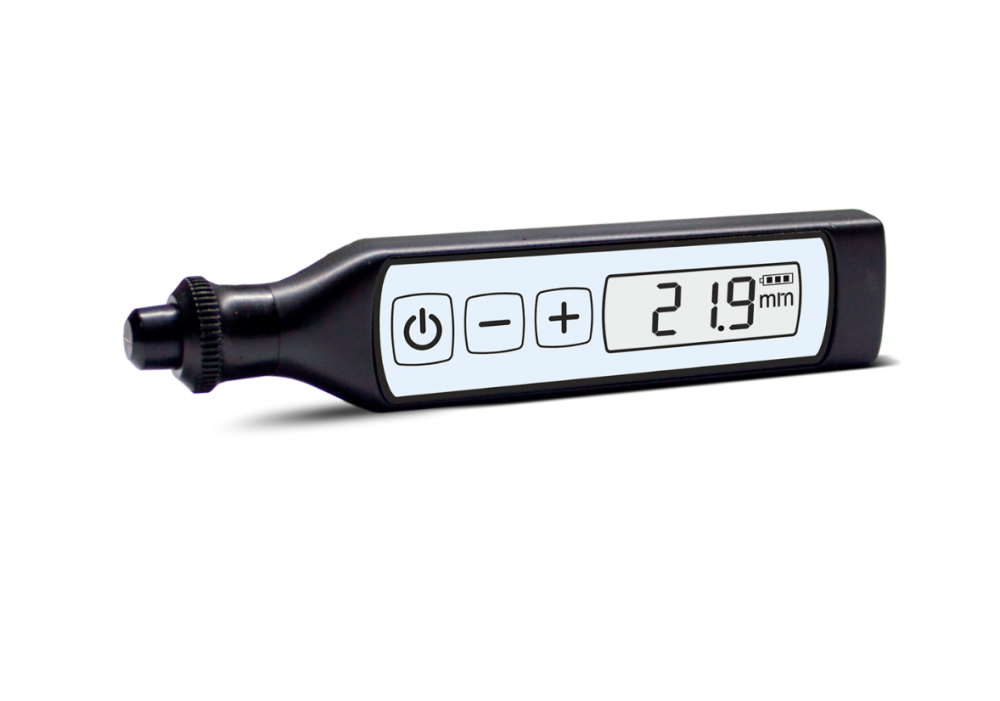

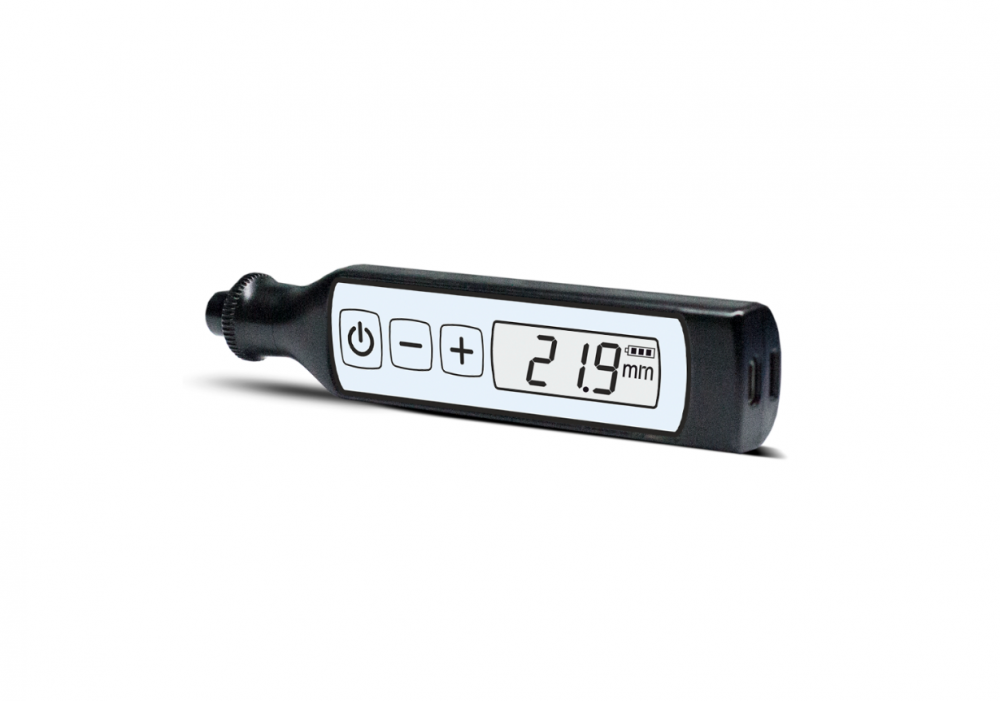

Ультразвуковой толщиномер A1207U – это миниатюрный и простой в использовании прибор для быстрого измерения толщины металлов в различных сферах промышленности.
Описание
Ультразвуковой толщиномер A1207U – это миниатюрный и простой в использовании прибор для быстрого измерения толщины металлов в различных сферах промышленности.
Данная модель сочетает в себе удобство в эксплуатации и универсальность. Он выполнен в виде портативного моноблока, в которой встроены аккумуляторная батарея и два пьезоэлектрических преобразователя (ПЭП).
Благодаря характеристикам ПЭП, прибор быстро и точно определяет толщину стенок металлических конструкций с чистыми или покрытыми коррозией поверхностями, а также труб сечением 20 мм и больше.
Ультразвуковой толщиномер A1207U используется в различных промышленных отраслях. Измерения могут проводиться как в лабораториях или цехах, так и в полевых условиях.
Как работает толщиномер
Анализ толщины металла проводится путем измерения времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности к другой, а также его перерасчета в соответствии с известными значениями скорости.
Ультразвуковые импульсы излучаются через ПЭП, который встроен в корпус прибора. Он также принимает отражения. Преобразователь размещается на поверхности исследуемого объекта непосредственно в том месте, где нужно измерить толщину.
Исследуемая поверхность должна быть предварительно подготовлена. Процедура осуществляется с применением контактной смазки – воды, масла, глицерина, контактной жидкости, геля для ультразвукового контроля (АКС-гель) и других.
Особенности
- Удобное и интуитивно понятное управление.
- Простая и быстрая настройка необходимых параметров.

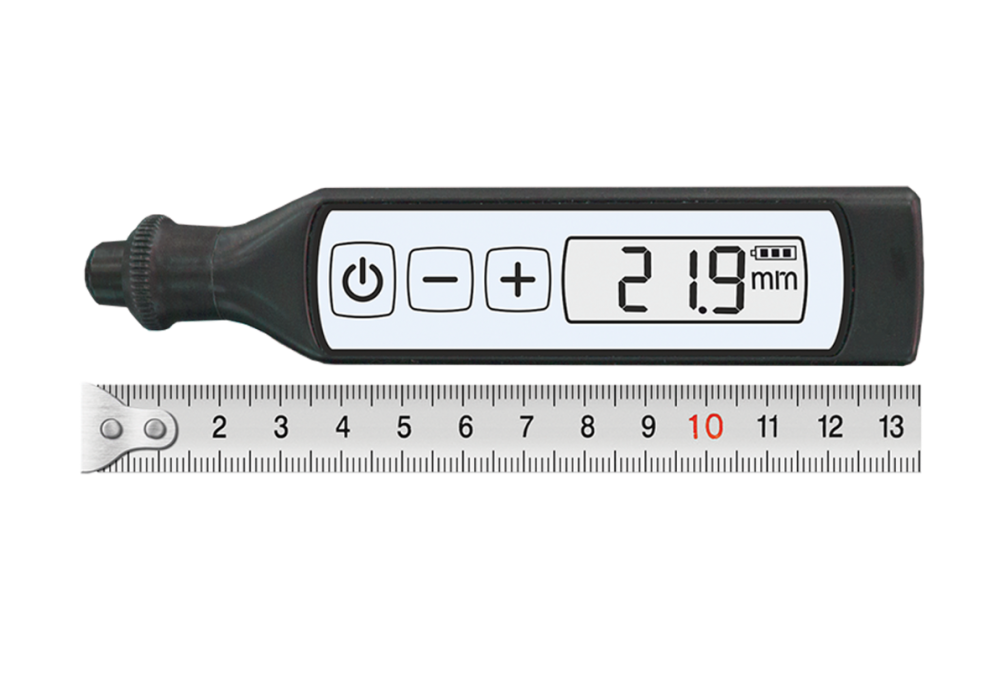

- Благодаря малым размерам и массе, прибор можно носить в кармане.

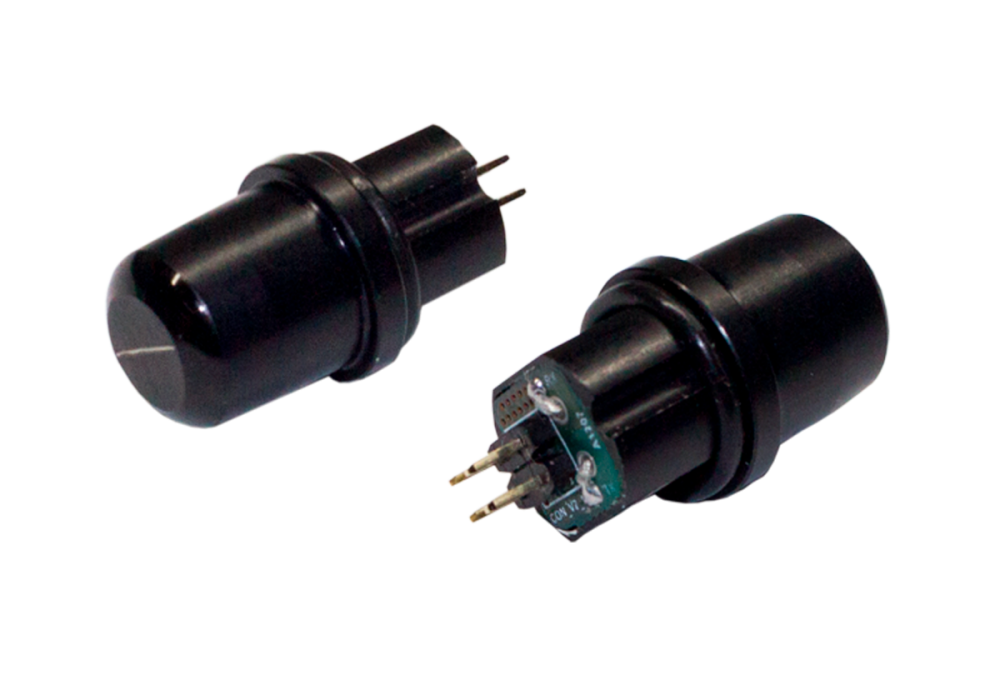

- В прибор встроены два ПЭП, сменяемых между собой. Оба преобразователя разработаны и изготовлены научно-производственной компанией ООО «Акустические Контрольные Системы»:
- совмещенный S1573 5.0A0D8CL (частота 5 МГц, диапазон измеряемой толщины – от 0,8 до 150,0);
- раздельно-совмещенный D1572 10.0A0D6CL (частота 10 МГц, диапазон измеряемой толщины – от 0,6 до 50,0);

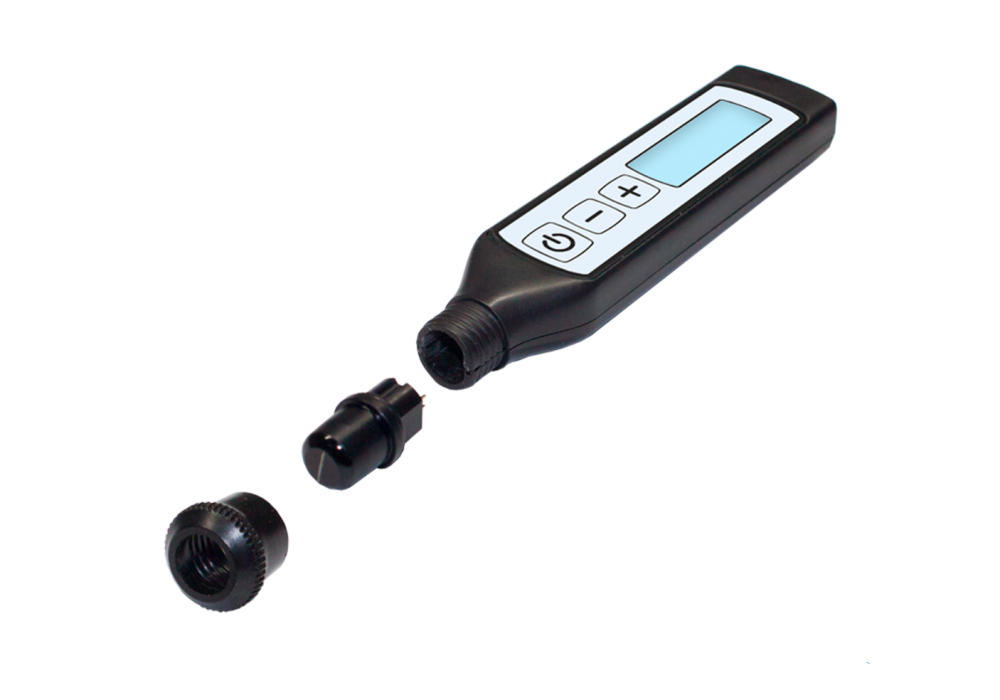

- Замена износившегося преобразователя на новый, а также смена между встроенными ПЭП производятся самостоятельно. Для этого необходимо открутить наконечник и отсоединить преобразователь. Инструменты для этого не требуются.
- Диаметр рабочей поверхности раздельно-совмещенного ПЭП составляет 6 мм. Это позволяет измерять толщину стенок металлических конструкций с чистыми или покрытыми коррозией поверхностями. Минимальный радиус кривизны – 0,1 см.
- Прибор оснащен литий-полимерной аккумуляторной батареей, которая обеспечивает 16 часов работы в непрерывном режиме без подзарядки.
- Прибор заряжается от электросети или компьютера (ноутбука) с помощью кабеля Micro-USB.

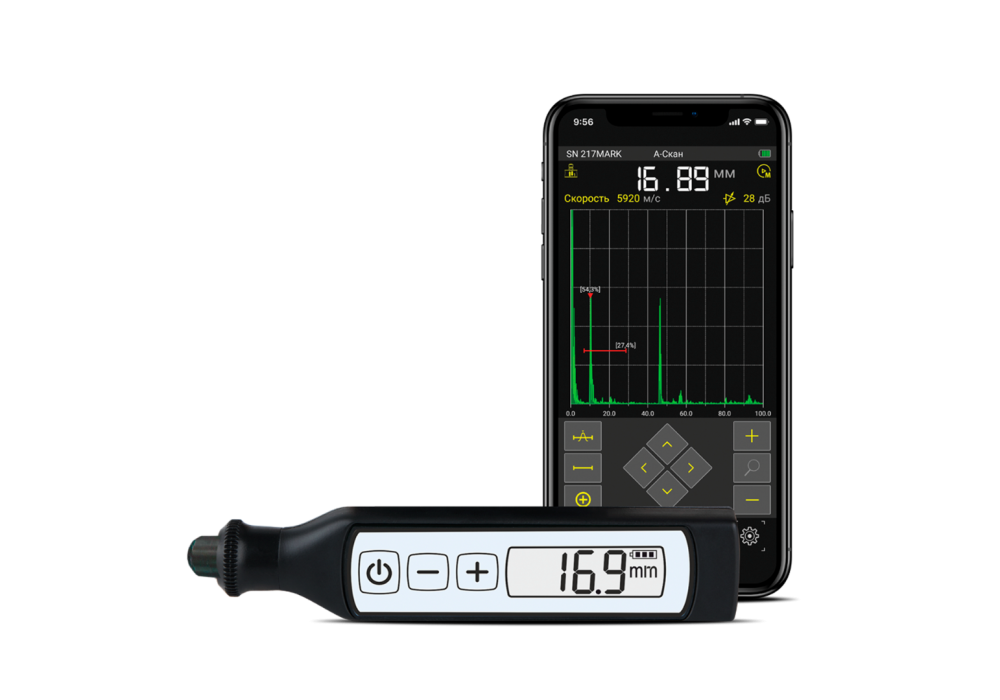

- Результаты в виде цифр или А-скана передаются по Bluetooth на телефон или планшет в режиме реального времени.
- Мобильное приложение для устройств на базе Android и iOS с функциями настройки параметров и просмотра результатов.

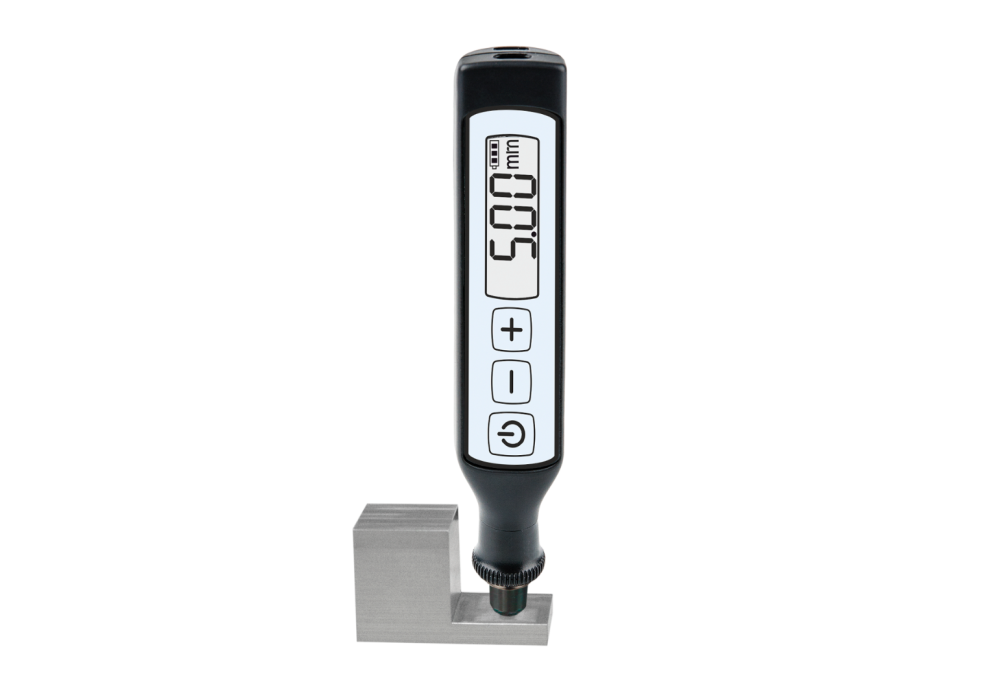

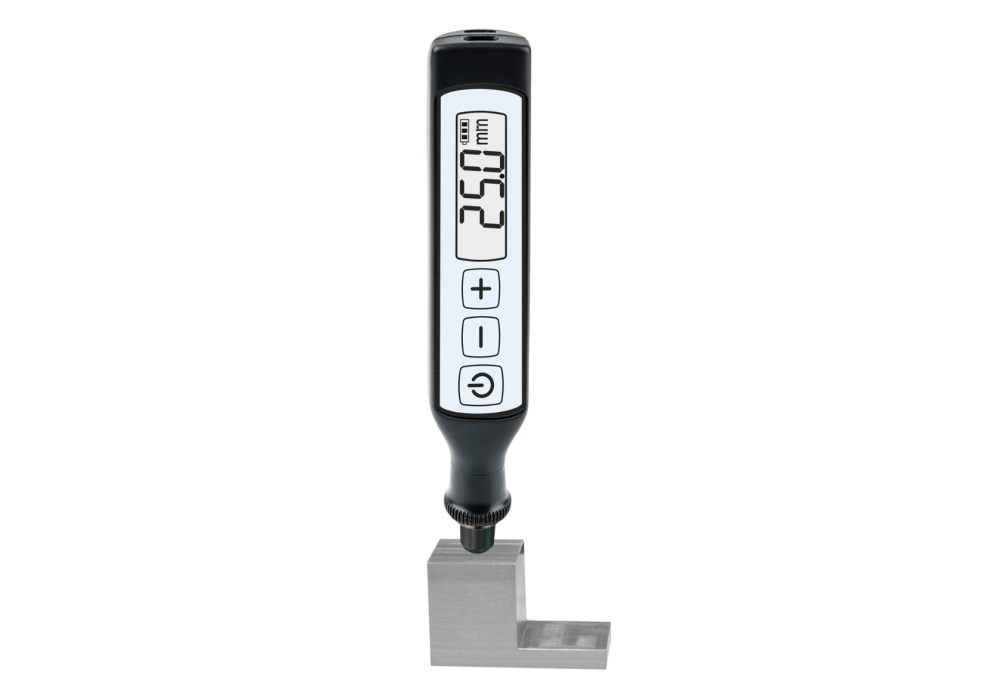

- Время задержки преобразователя на калибровочном образце UCB014 (входит в комплект) регулируется автоматически (для совмещённого ПЭП – на толщине 5 мм; для раздельно-совмещённого ПЭП – на толщинах 5 и 25 мм).
Комплектация
Комплектация с раздельно-совмещенным ПЭП (артикул 1014)
- А1207U - электронный блок ультразвукового толщиномера
- Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
- Кабель USB A - Micro B
- Сетевой адаптер 220 В - USB
- Калибровочный образец UCB014
- Гель УЗ -30°C+100°C, 20 г

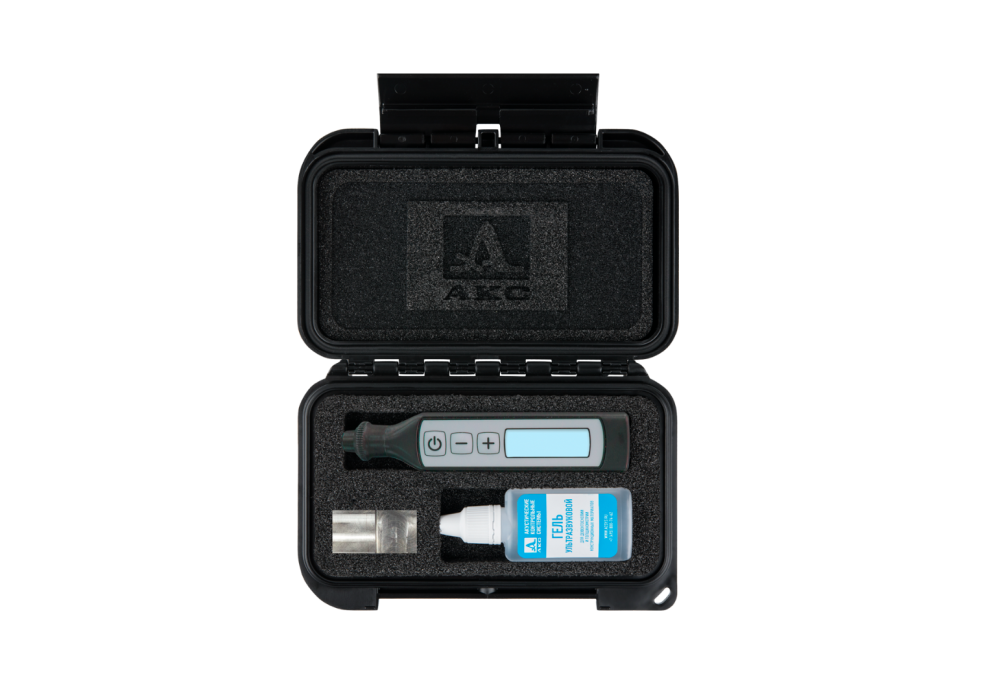

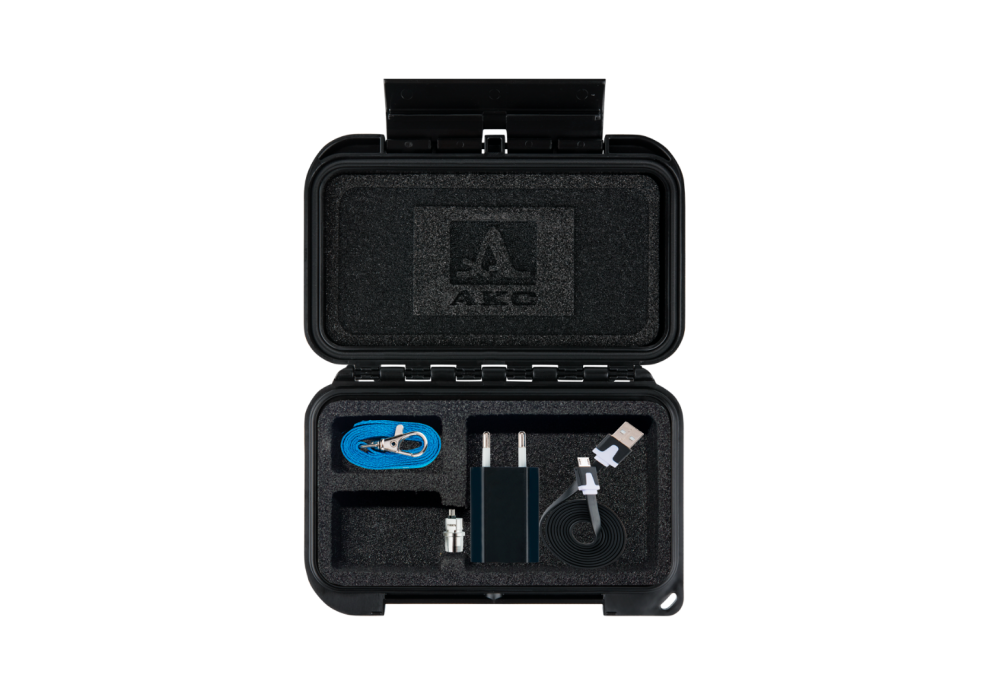

- Жесткий кейс Т07

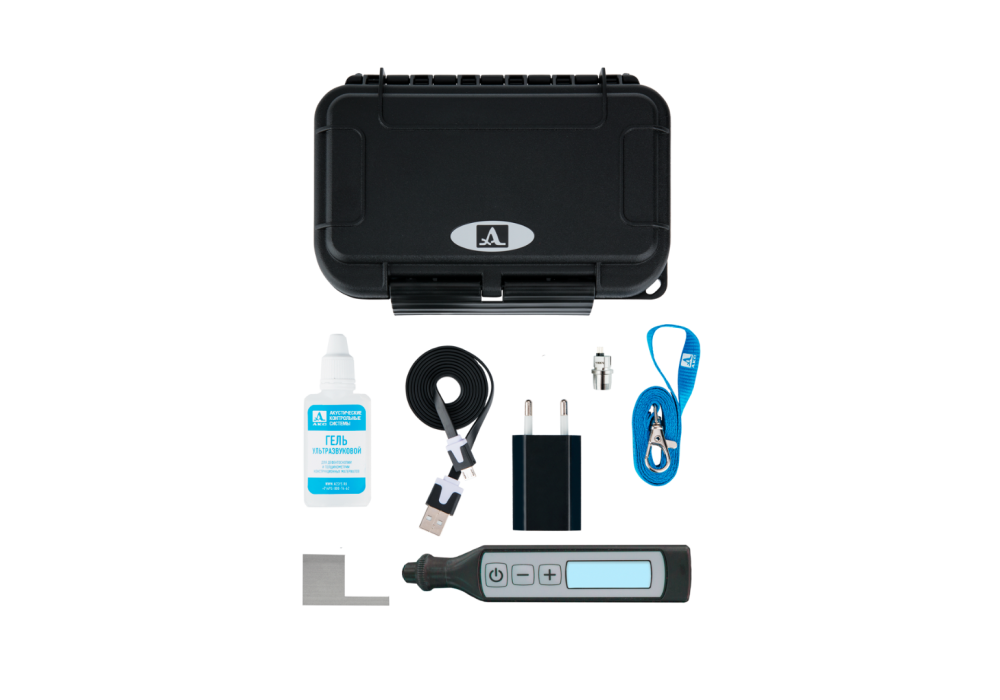

Базовый комплект (артикул 1012)
- А1207U - электронный блок ультразвукового толщиномера
- Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
- Совмещенный преобразователь S1573 5.0A0D8CL
- Кабель USB A - Micro B
- Сетевой адаптер 220 В - USB
- Калибровочный образец UCB014
- Гель УЗ -30°C+100°C, 20 г
- Жесткий кейс Т07
Характеристики
Основные характеристики
-
Габаритные размеры, мм135x30х20
-
Масса электронного блока прибора, не более, г60
-
Продолжительность непрерывной работы, не менее, ч16
-
Рабочая температура окружающей среды, °СОт -30 до +50
-
Дискретность индикации толщины (от 0,60 до 9,99 мм), мм0,01
-
Дискретность индикации толщины (от 10,0 до 150,0 мм), мм0,1
-
Диапазон устанавливаемых скоростей ультразвука, м/сОт 1 000 до 9 000
-
Частота встроенного совмещенного преобразователя, МГц5
-
Частота встроенного раздельно-совмещенного преобразователя, МГц10
-
Диаметр рабочей поверхности встроенного совмещенного преобразователя, мм8
-
Диаметр рабочей поверхности встроенного раздельно-совмещенного преобразователя, мм6
-
Номинальное значение напряжения аккумулятора, В3,7
-
Относительная влажность<95% (при температуре +35ºC)
-
Средний срок службы, лет5
-
Пределы допускаемой абсолютной погрешности с совмещённым преобразователем (Х–измеряемая толщина)±(0,005·X + 0,1)
-
Пределы допускаемой абсолютной погрешности с раздельно-совмещённым преобразователем (Х–измеряемая толщина)±(0,01·X + 0,1)
-
Диапазон измеряемой толщины, ммОт 0,6 до 150,0
-
Тип источника питанияВстроенный LiPol аккумулятор
Модификации
| Модель | Продолжительность непрерывной работы, не менее, ч | Диапазон измеряемой толщины, мм |
|---|---|---|
| Ультразвуковой толщиномер A1201 | 40 | От 1 до 300 (преобразователь на 4 МГц) |
| Ультразвуковой толщиномер А1207U | 16 | От 0,6 до 150,0 |
| Ультразвуковой толщиномер А1207 | 10 | От 0,8 до 150,0 |
| Ультразвуковой толщиномер А1208 | 9 | От 0,7 до 300,0 |
| Ультразвуковой толщиномер А1209 | 9 | От 0,7 до 300,0 |
| Ультразвуковой толщиномер А1210 | 9 | От 0,7 до 300,0 |
| Ультразвуковой многоканальный толщиномер А1250 CorroScan | 9 | От 2 до 10 |
| Электромагнитно-акустический толщиномер А1270 | 8 | От 0,9 до 100,0 |
