Ультразвуковой тестер UK1410
Артикул: 1024
UK1410 – точный, компактный и простой в эксплуатации прибор для анализа целостности и прочности бетонных, железобетонных и каменных конструкций.
Описание
UK1410 – точный, компактный и простой в эксплуатации прибор для анализа целостности и прочности бетонных, железобетонных и каменных конструкций.

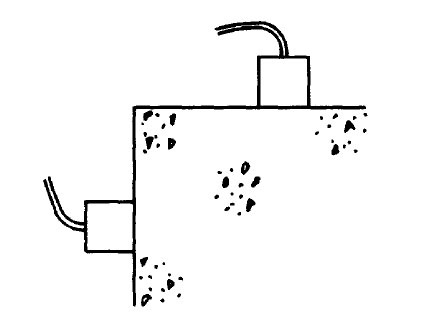

Данный тестер измеряет время и скорость распространения продольных УЗ-волн в твердых материалах при сквозном прозвучивании (допускается также поверхностное). Замер этих показателей может проводиться на основе изменяемой базы. Прочность материала оценивается методом вычисления корреляции скорости распространения волн с его свойствами и текущим состоянием.
 |
 |
.jpg) |
 |
 |
|||
Назначение

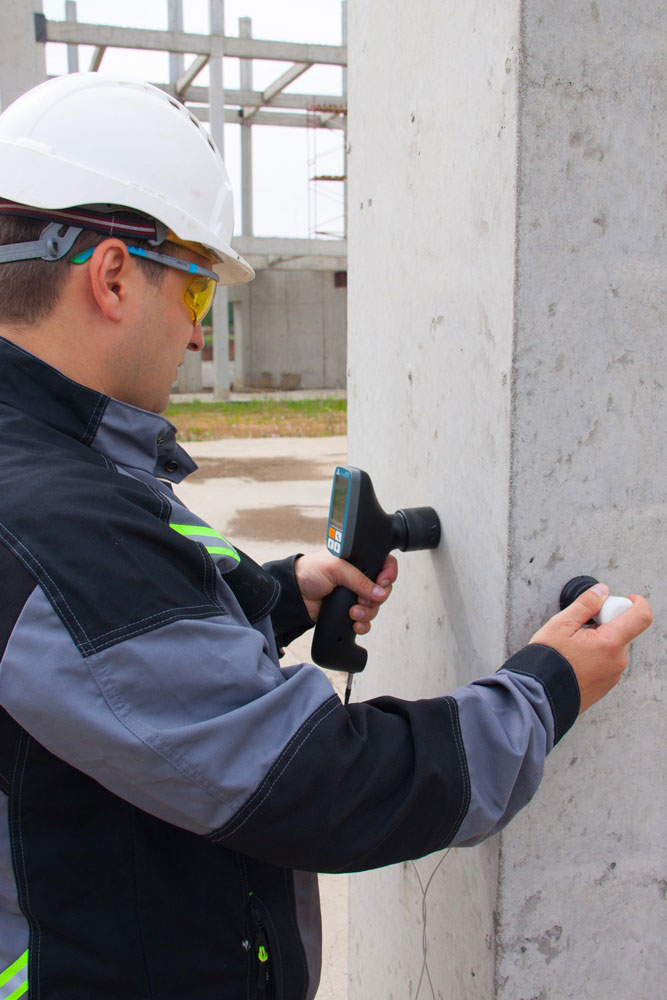

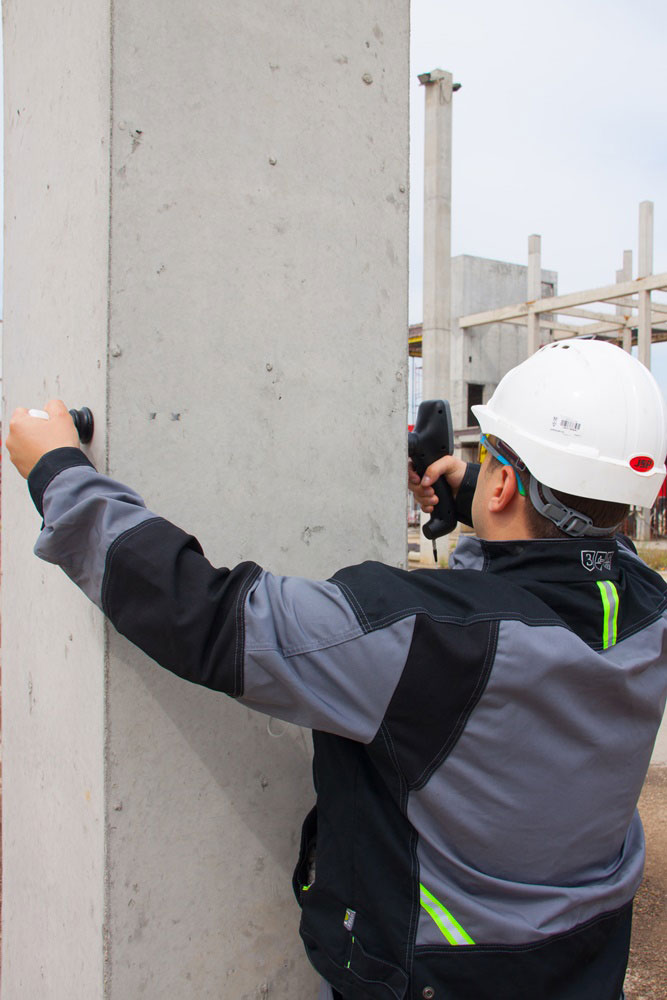

- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня при наличии двухстороннего доступа к объекту.
- Оценка прочности бетона с помощью построения корреляционной (градуировочной) кривой, отражающей зависимость времени и скорости распространения ультразвуковых волн в объекте с его физико-механическими свойствами и физическим состоянием.
- Максимальная толщина контролируемого объекта – 2,5 м.
- Контроль конструкций из железобетона и бетона толщиной до 1 м.
- Оценка возраста материала при условии изменения его свойств со временем.
- Оценка пористости и трещиноватости материала.
Особенности

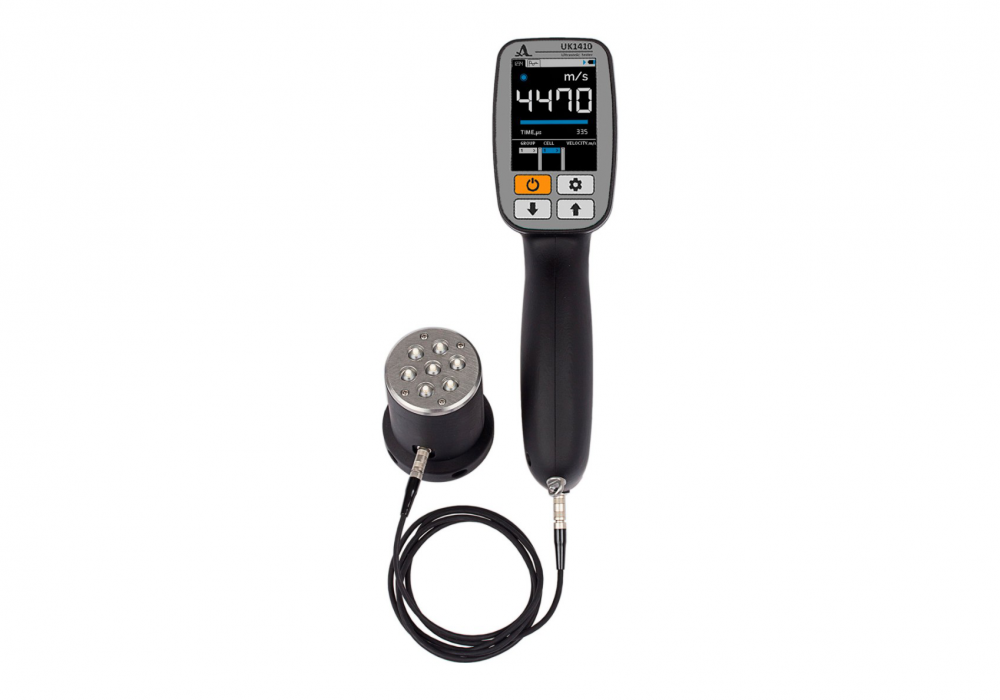

- Для приема УЗ-волны используется интегрированный преобразователь с сухими точечным контактом (СТК), состоящий из 7 элементов.

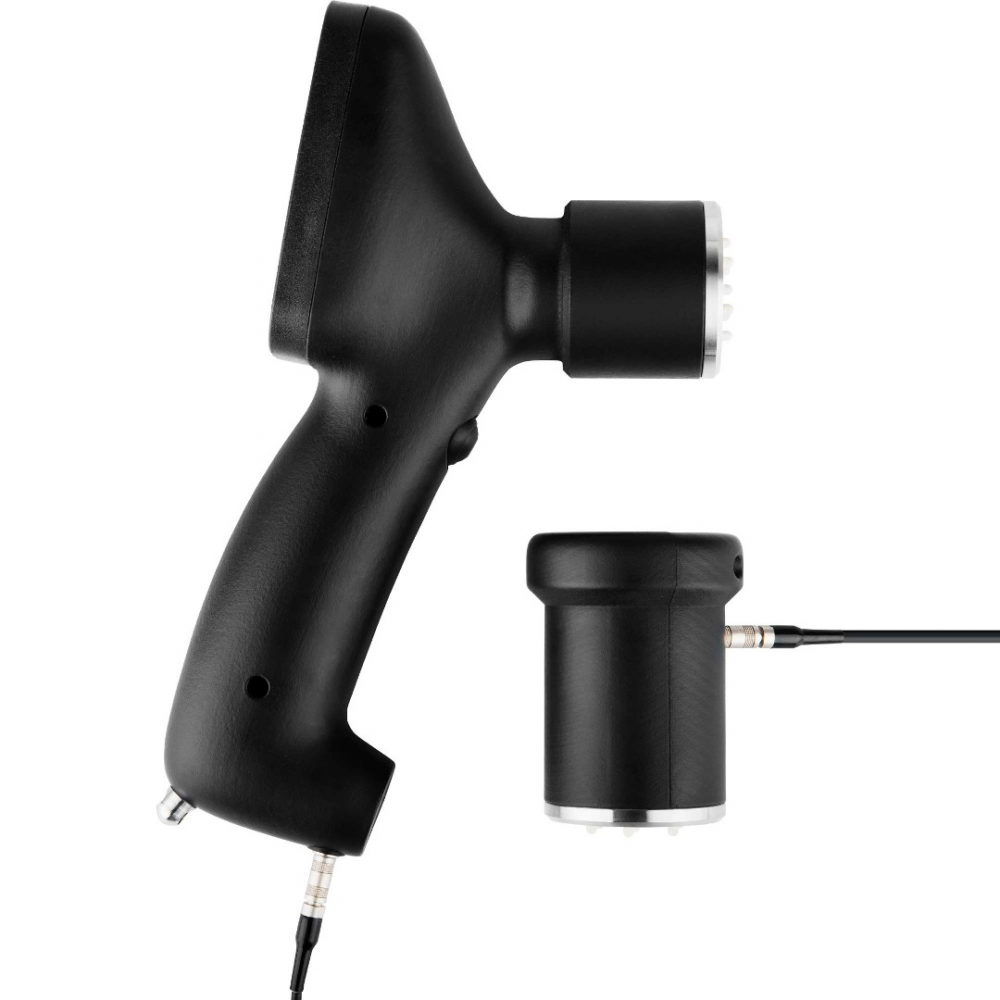

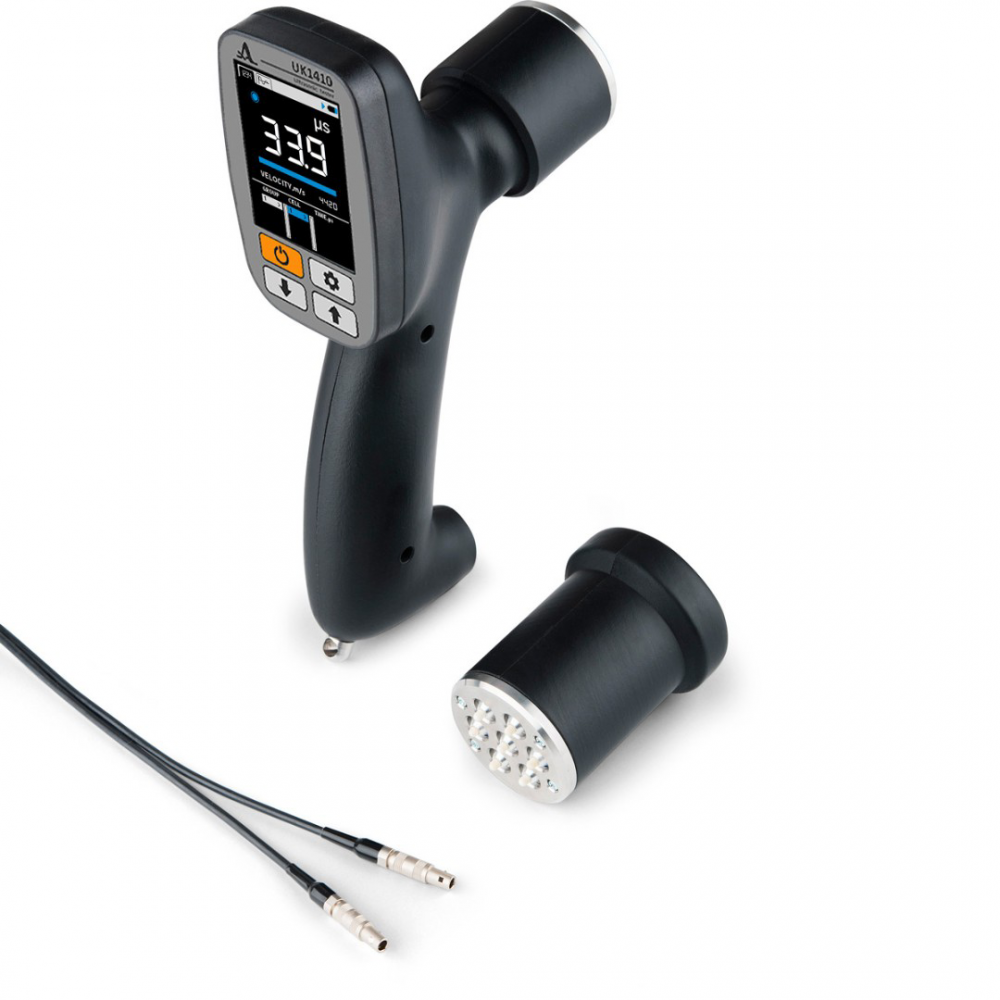

- Для излучения ультразвука используется выносной СТК-преобразователь из 7 элементов, подсоединенный одинарным кабелем LEMO-LEMO. Он увеличивает энергию сигнала, что позволяет работать с бетонными конструкциями большой толщины.
- Корпус изготовлен из прочного пластика, имеет эргономичный дизайн и легкий вес.
- Интегрированная система автоматической регулировки усиления (АРУ).
- Визуализация сигнала в виде А-Скана.
- Встроенная память на 50 тысяч результатов, которая хранит их при отсутствии электропитания. Имеется функция группировки данных.
- Прибор оснащен аккумуляторной батареей LiFePO4, благодаря которой прибор может непрерывно работать в течение 16 часов. Помимо этого, она быстро заряжается, может использоваться при низких температурах и долговечна. Уровень заряда показывается на дисплее.

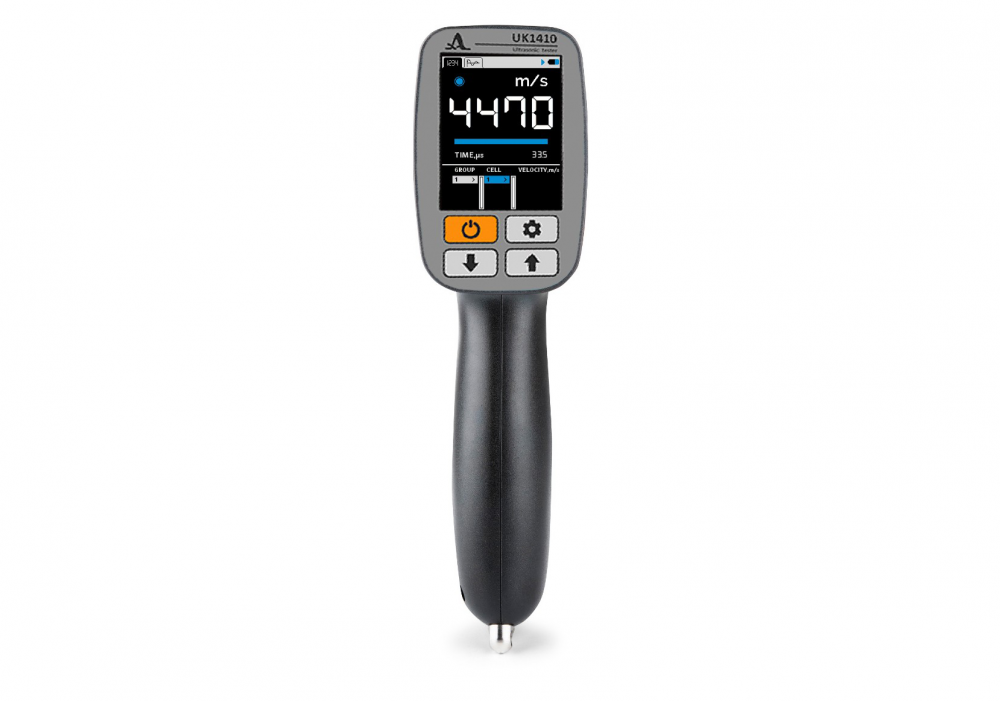

- Данные отображаются на цветном экране диагональю 2,8 дюйма с антибликовым покрытием и функцией оперативного изменения яркости подсветки.
- Интуитивно понятное управление и пользовательское меню.
- Простая и быстрая настройка необходимых параметров под конкретные задачи.
- Копирование данных на компьютер или ноутбук через USB-кабель или Bluetooth-соединение.

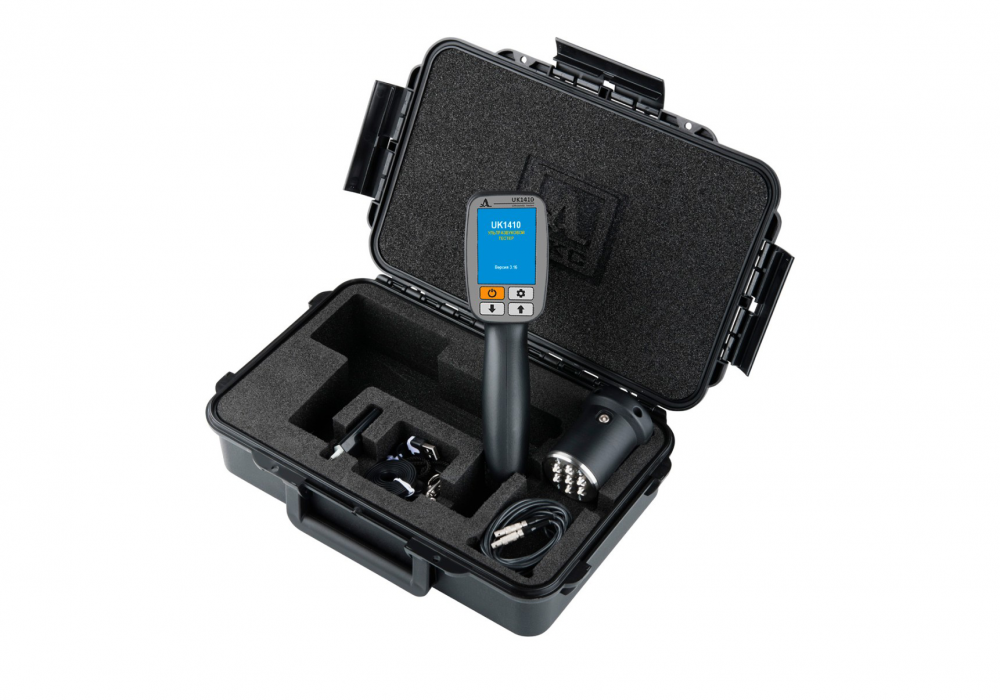

Комплектация

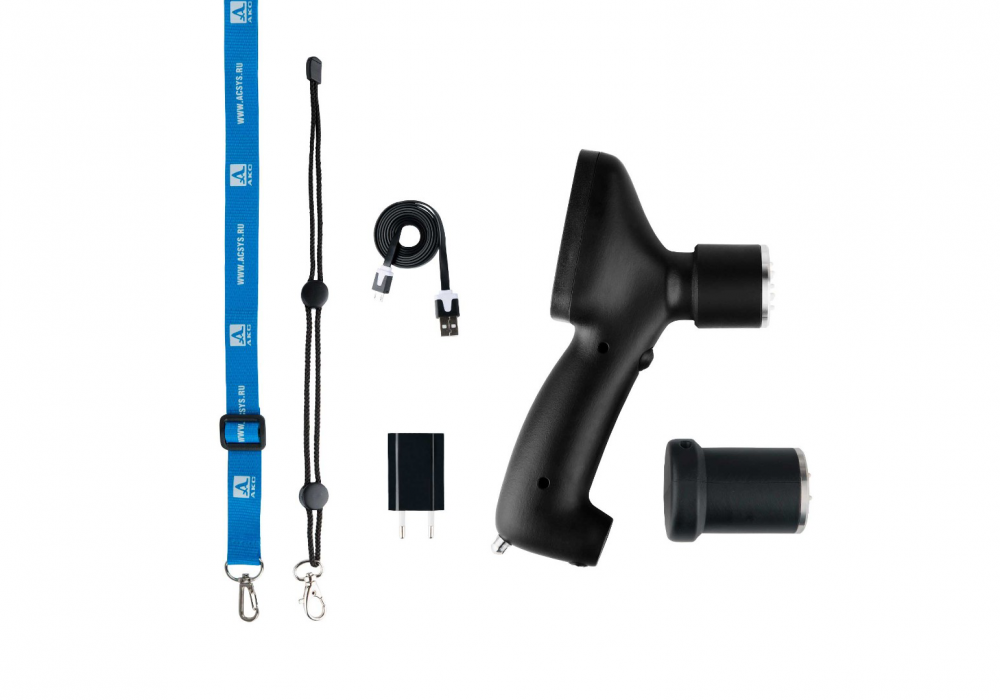

| Наименование | Артикул |
| UK1410 - электронный блок ультразвукового тестера | 1124 |
| Антенная решетка М1001 0.05A0D25PL | 1153 |
| Кабель LEMO-LEMO одинарный 3,0 м | 1216 |
| Сетевой адаптер 220 В - USB | 1830 |
| Кабель USB A - Micro B | 1222 |
| Калибровочный образец UCB 01006 | 1309 |
| Жесткий кейс Т14 | 1623 |
Характеристики
Основные характеристики
-
Напряжение питания, В3,3
-
Дискретность индикации скорости распространения ультразвуковых волн, м/с10
-
Диапазон измерений времени распространения продольных ультразвуковых волн, мксОт 10 до 700
-
Диапазон измерений скорости распространения продольных ультразвуковых волн, м/сОт 1000 до 15000
-
Относительная влажность<95%
-
Рабочая температура окружающей среды, °СОт -10 до +55
-
Масса электронного блока прибора, не более, г420
-
Средняя наработка на отказ, ч18000
-
Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, (t измеренное значение времени, мкс), мкс±(0,02·t+0,1)
-
Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, (с – измеренное значение скорости, м/с; ε – относительная погрешность базы измерений), м/с±(0,02+ε)∙с+10)
-
Габаритные размеры внешнего преобразователя, ммØ 60х80
-
Установленный срок службы, лет5
-
Дискретность индикации времени распространения ультразвуковых волн, мкс0,1
-
Максимальная толщина контролируемого объекта, м2,5
-
АРУОтключаемое
-
Габаритные размеры, мм230х125х65
-
Тип дисплея2,8”, 320×240 точек
-
Продолжительность непрерывной работы, не менее, ч16
-
Тип преобразователейНедемпфированные СТК
-
Конфигурация преобразователя7 капсул, расположенных «ромашкой»
-
Амплитуда зондирующего импульса, В400
-
Рабочая частота, кГц50
-
Диапазон устанавливаемой задержки, мксОт 0 до 20
-
Временной сдвиг, мксОт 0 до 500
-
Диапазон устанавливаемой величины базы, ммОт 50 до 2500
-
Максимальное число накоплений64
Модификации
| Модель | Продолжительность непрерывной работы, не менее, ч | Рабочая частота, кГц | Масса электронного блока прибора, не более, г |
|---|---|---|---|
| Ультразвуковой тестер UK1401 | 15 | 50 | 450 |
| Ультразвуковой тестер UK1410 | 16 | 50 | 420 |
