Ультразвуковой тестер UK1401
Артикул: 1021

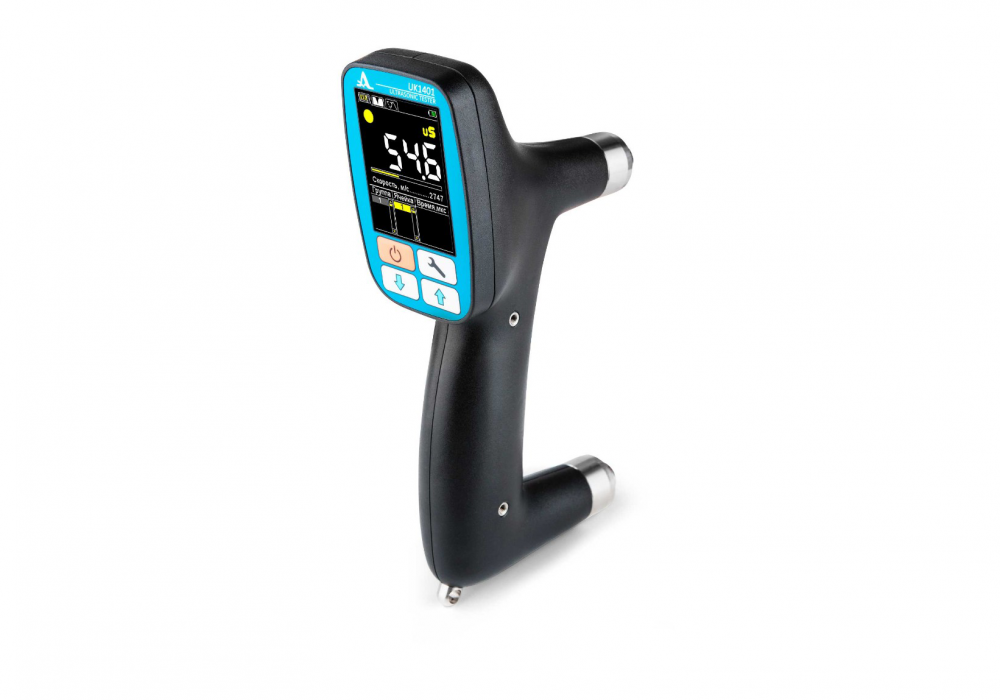

UK1401 – точный и компактный прибор для анализа целостности и прочности бетонных конструкций, а также объектов из композитов.
Описание
UK1401 – точный и компактный прибор для анализа целостности и прочности бетонных конструкций, а также объектов из композитов.
Данный тестер измеряет время и скорость распространения продольных УЗ-волн в твердых материалах при поверхностном прозвучивании на фиксированной базе. Прочность материала оценивается методом вычисления корреляции скорости распространения волн с его свойствами и текущим состоянием.
Назначение
- Определение прочности и целостности бетона.
- Поиск приповерхностных дефектов в бетонных сооружениях по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте.
- Оценка степени анизотропии композитных материалов.
- Оценка степени созревания бетона при строительстве методом монолитного бетона и скользящей опалубки.
- Оценка несущей способности бетонных столбов и опор.
- Оценка глубины трещины, выходящей на поверхность.
- Оценка возраста материала при условии изменения его свойств со временем.
- Оценка пористости и трещиноватости материала.
Особенности
- Прибор представляет собой эргономичный моноблок. Корпус изготовлен из прочного пластика и имеет легкий вес.

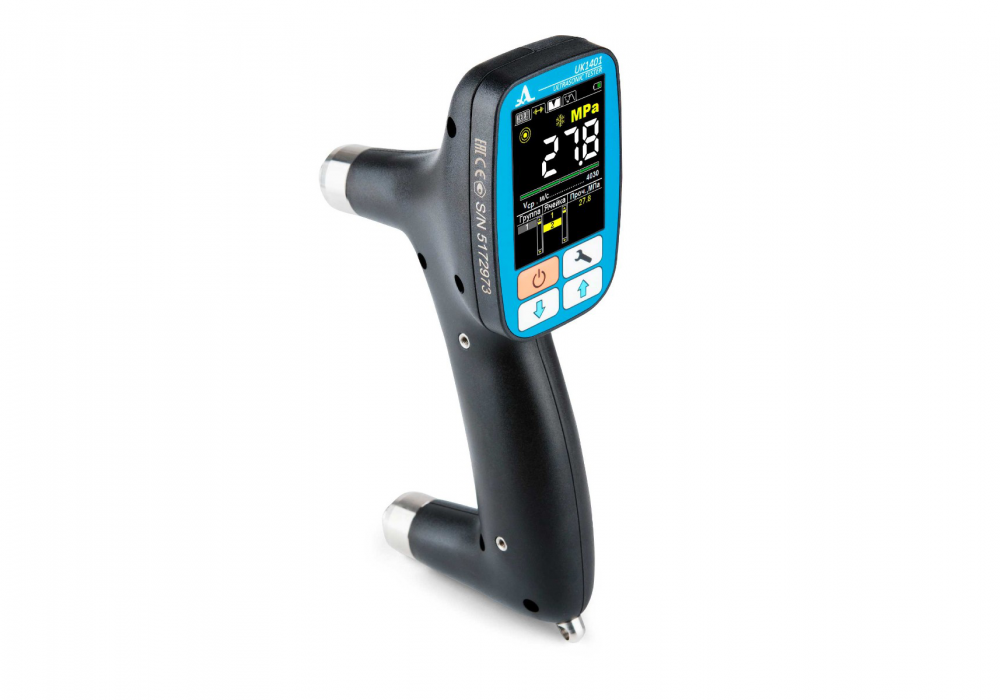

- Два преобразователя с сухим точечным контактом и независимым пружинным подвесом встроены в корпус прибора. Они отличаются устойчивостью к износам и отсутствием чувствительности к состоянию поверхности. Благодаря им, измерения проводятся без предварительной подготовки и нанесения контактной жидкости на объект, а также с нормированным усилием прижатия.
- Интегрированная система автоматической регулировки усиления (АРУ).
- О приеме УЗ-сигналов прибор оповещает с помощью звука.
- Встроенная память на 50 тысяч результатов, которая хранит их при отсутствии электропитания. Имеется функция группировки данных.
- Прибор оснащен аккумуляторной батареей LiFePO4, благодаря которой прибор может непрерывно работать в течение 15 часов. Помимо этого, она быстро заряжается, может использоваться при низких температурах и долговечна.
- При длительном простое тестер выключается автоматически.

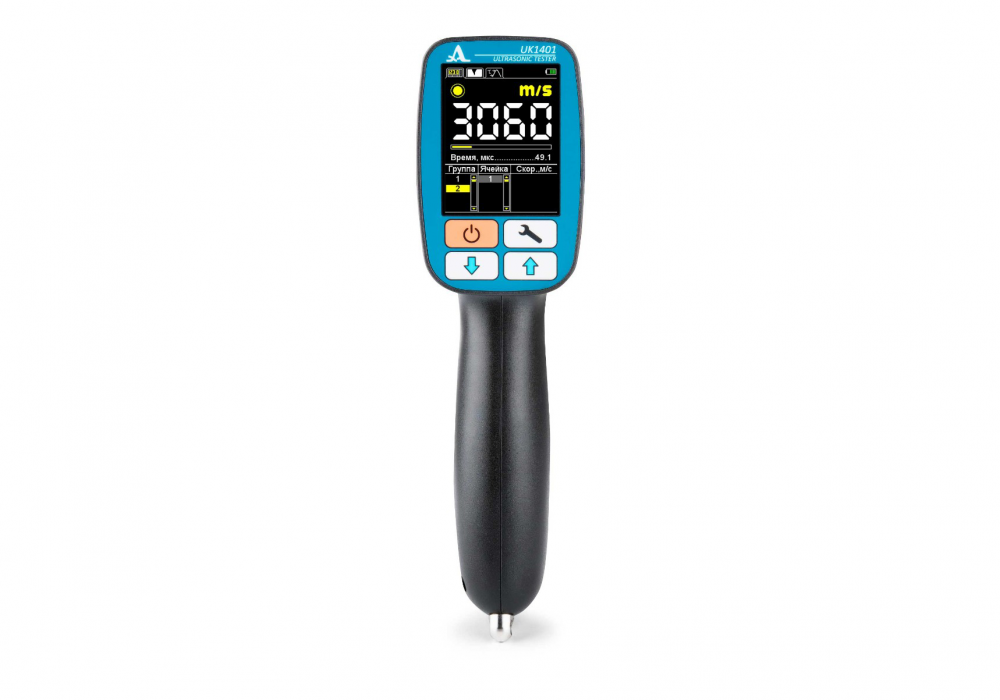

- Данные отображаются на цветном экране диагональю 2,8 дюйма с антибликовым покрытием.
- Копирование данных на компьютер или ноутбук через USB-кабель или Bluetooth-соединение.
- В данную модель интегрированы универсальные градуировочные зависимости в диапазоне классов бетона В7,5-B35 и В35-В60 (по ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности).

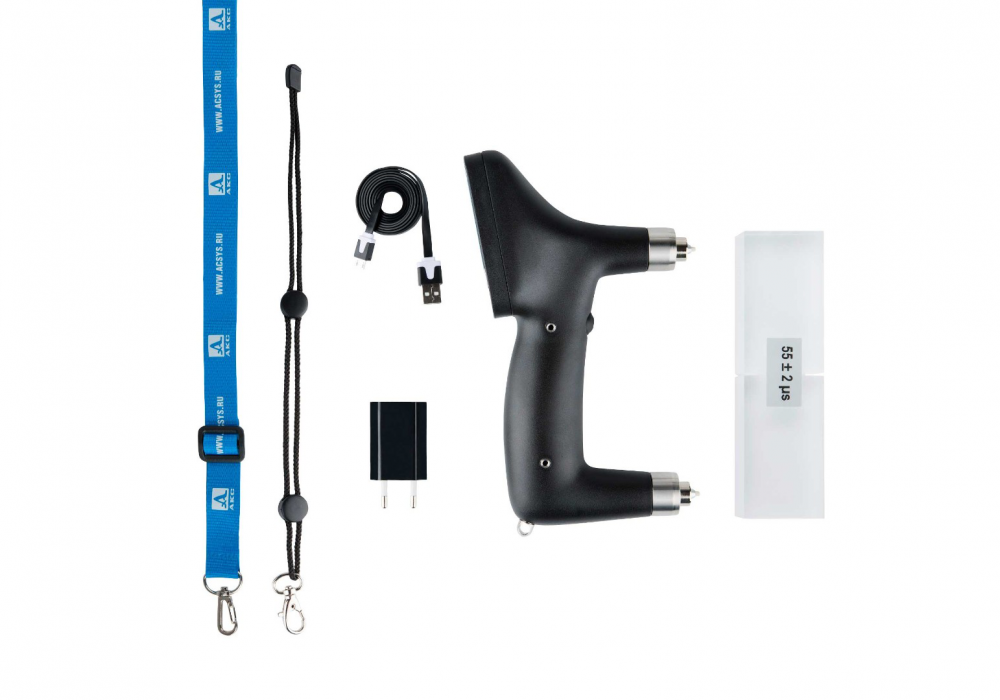

Комплектация
| Наименование | Артикул |
| UK1401 - электронный блок УЗ тестера | 1125 |
| Калибровочный образец UCB 01003 | 1312 |
| Кабель USB A - Micro B | 1222 |
| Сетевой адаптер 220 В - USB | 1830 |

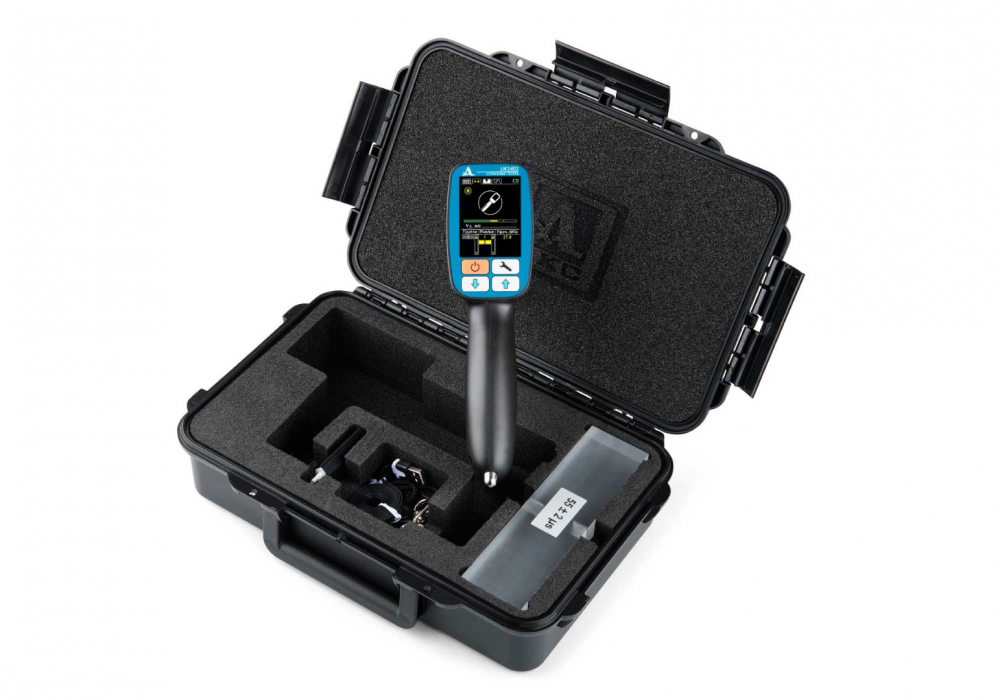

| Жесткий кейс Т14 | 1623 |
Характеристики
Основные характеристики
-
Напряжение питания, В3,3
-
Дискретность индикации скорости распространения ультразвуковых волн, м/с10
-
Диапазон измерений времени распространения продольных ультразвуковых волн, мксОт 12,5 до 150
-
Диапазон измерений скорости распространения продольных ультразвуковых волн, м/сОт 1 000 до 12 000
-
Относительная влажность<95%
-
Рабочая температура окружающей среды, °СОт -20 до +50
-
Масса электронного блока прибора, не более, г450
-
Средняя наработка на отказ, ч18000
-
Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, (t измеренное значение времени, мкс), мкс±(0,02·t+0,1)
-
Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, (с – измеренное значение скорости, м/с; ε – относительная погрешность базы измерений), м/с±(0,02·c+0,1)
-
Установленный срок службы, лет5
-
Дискретность индикации времени распространения ультразвуковых волн, мкс0,1
-
Габаритные размеры, мм235х155х65
-
Продолжительность непрерывной работы, не менее, ч15
-
Рабочая частота, кГц50
-
База измерений, мм150±1
Модификации
| Модель | Продолжительность непрерывной работы, не менее, ч | Рабочая частота, кГц | Масса электронного блока прибора, не более, г |
|---|---|---|---|
| Ультразвуковой тестер UK1401 | 15 | 50 | 450 |
| Ультразвуковой тестер UK1410 | 16 | 50 | 420 |
