Ультразвуковой дефектоскоп А1220 MONOLITH
Артикул: 1025

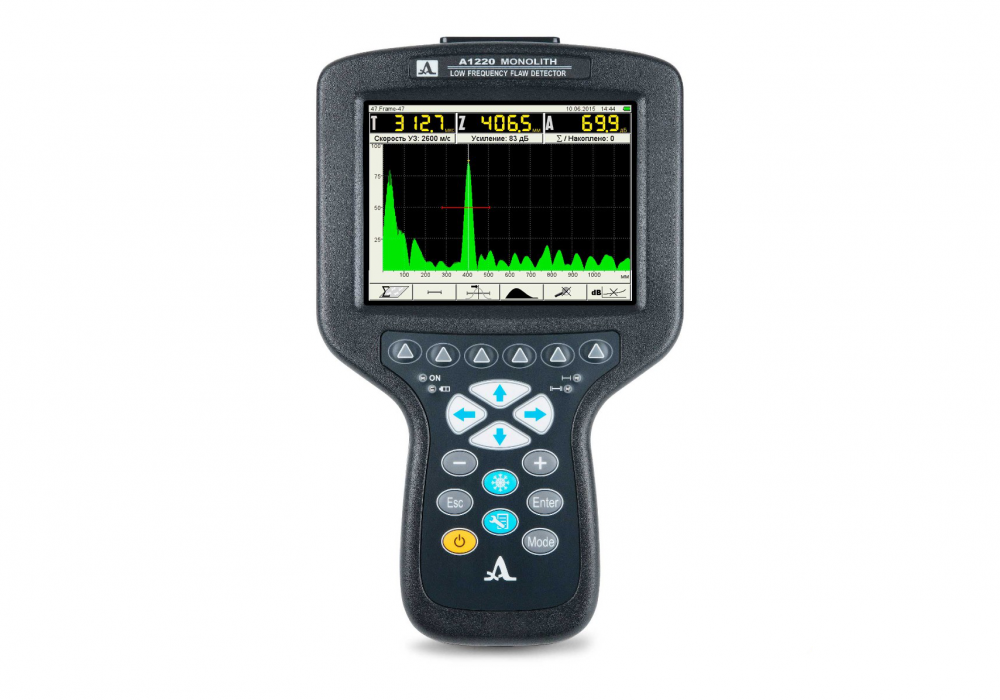

А1220 MONOLITH – портативный цифровой прибор для низкочастотной ультразвуковой дефектоскопии и толщинометрии каменных и железобетонных конструкций, образцов горных пород и асфальта.
Описание
А1220 MONOLITH – портативный цифровой прибор для низкочастотной ультразвуковой дефектоскопии и толщинометрии каменных и железобетонных конструкций, образцов горных пород и асфальта.
Данная модель отличается от аналогов тем, что она имеет два способа исследования – метод сквозного прозвучивания и эхо-метод. Последний предназначен для работы с конструкциями, доступ к которым имеется только с одной стороны (здания, мосты, тоннели и др).
Еще одной отличительной чертой дефектоскопа А1220 MONOLITH является упрощение и ускорение процесса за счет отсутствия необходимости в предварительной подготовке образца и нанесения на него контактной жидкости. Это стало возможным благодаря применению антенной решетки с сухим точечным контактом.
Назначение
- Измерение толщины изделий из бетона
- Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
- Исследование внутренней структуры крупнозернистых материалов
Особенности
- Данные отображаются на большом цветном TFT-дисплее с высокой контрастностью.
- Управление осуществляется с помощью встроенной клавиатуры.

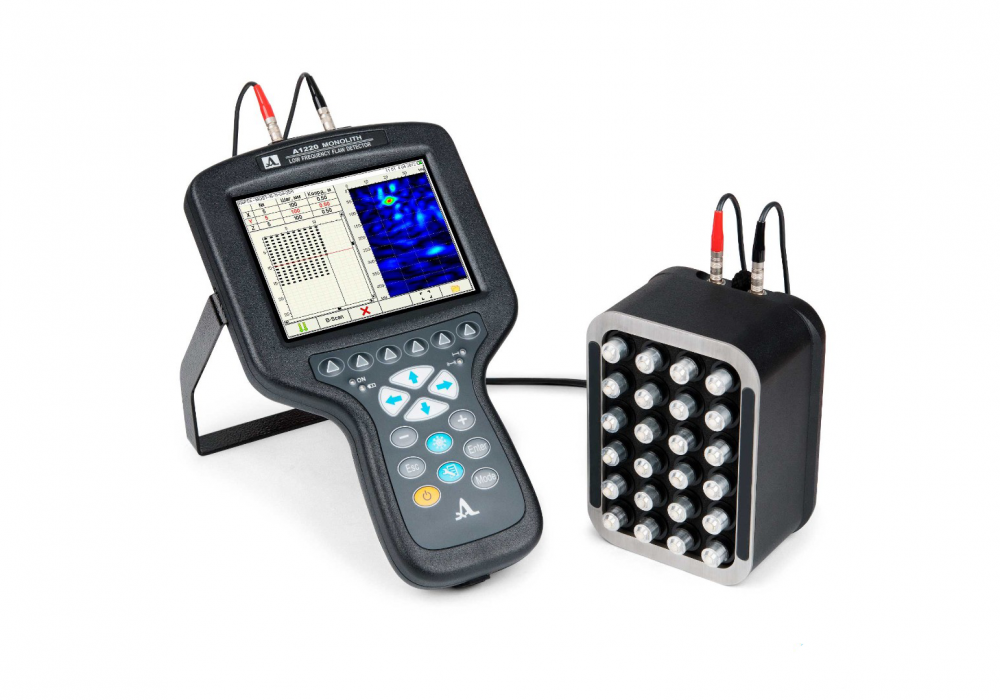

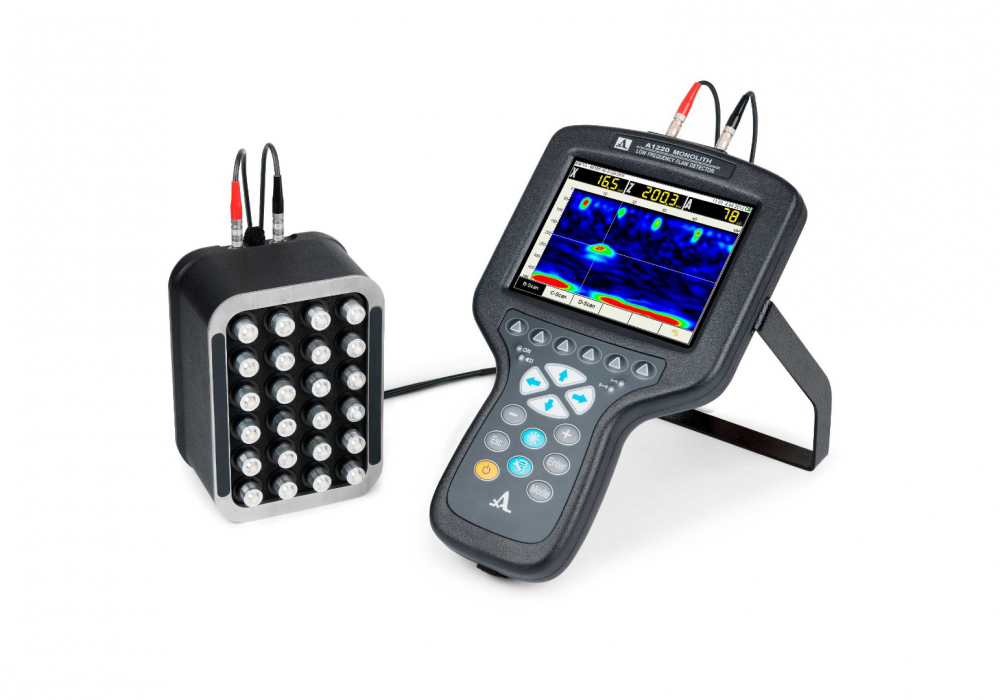

- Матричная антенная решетка состоит из 24 подпружиненных элементов и работает по принципу раздельно-совмещенного преобразователя. Благодаря этому технологическому решению, прибор можно использовать для исследования образцов с сильной шероховатостью и неровностями.
- В комплект поставки входит компьютерная программа Planevizor для просмотра, анализа, сохранения и распечатки результатов исследований.
- Данные об измерениях отображаются в следующих форматах:
- А-Скан. Позволяет определить толщину объекта, а также найти и проанализировать дефекты на конкретных частях объекта. Благодаря полностью цифровому тракту, сигналы могут быть представлены в детектированной и недетектированной формах. Это дает возможность более тщательного изучения данных, включая выделение полезных сигналов, шумов и сигналов от отражателей.
- В-, С-, D-Сканы. Данные представляются в виде продольного и поперечного сечений образца, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. Это позволяет более подробно изучить структуру материала.
Режимы работы

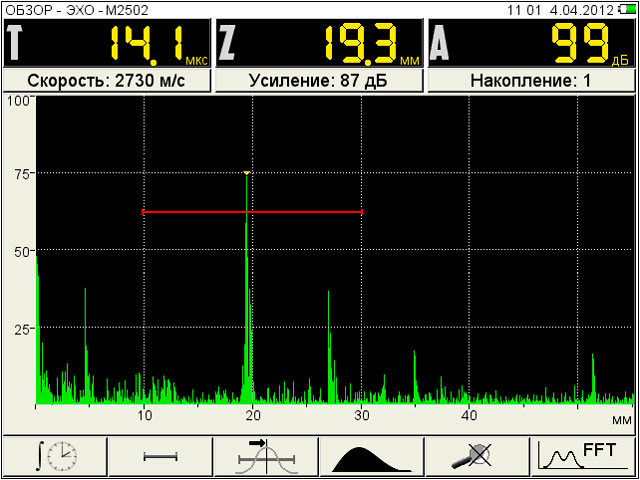

Режим «Эхо»Назначение: отображение сигнала в реальном времени. Доступны три способа измерений:
На дисплее отображаются рабочая область А-Скана, амплитуда сигнала, время ультразвука, глубина несплошности. |
 |

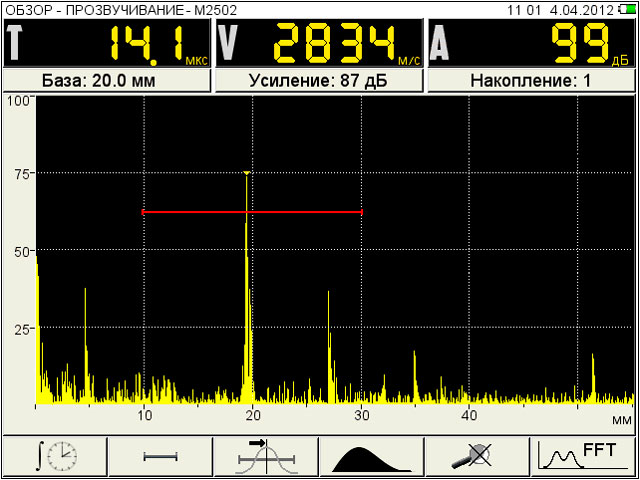

Режим «Прозвучивание»Назначение: поверхностное и сквозное прозвучивание образца по фиксированной базе измерений. К прибору отдельно подключаются два преобразователя. Согласно выбранной методике исследования, они размещаются по линии или друг напротив друга. На дисплее отображаются рабочая область А-Скана, амплитуда сигнала, время и скорость ультразвуковых волн. |
 |

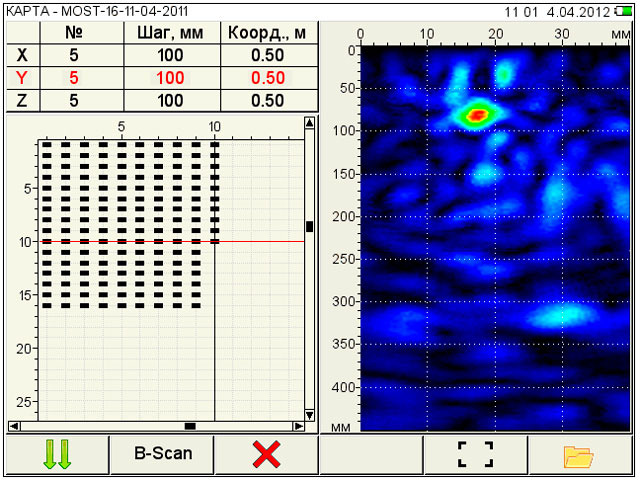

Режим «Карта»Назначение: визуализация сечений образца, перпендикулярных к поверхности при сканировании антенной решеткой вдоль предварительно обозначенных линий с постоянным шагом (набор параллельных лент, ограниченных по протяженности). Настройка шага сканирования по вертикали и по горизонтали позволяет узнать о внутреннем строении образца. |
 |
Режим «Настройка»Назначение: установка параметров для исследования конкретного образца, оперативный выбор конфигураций. |

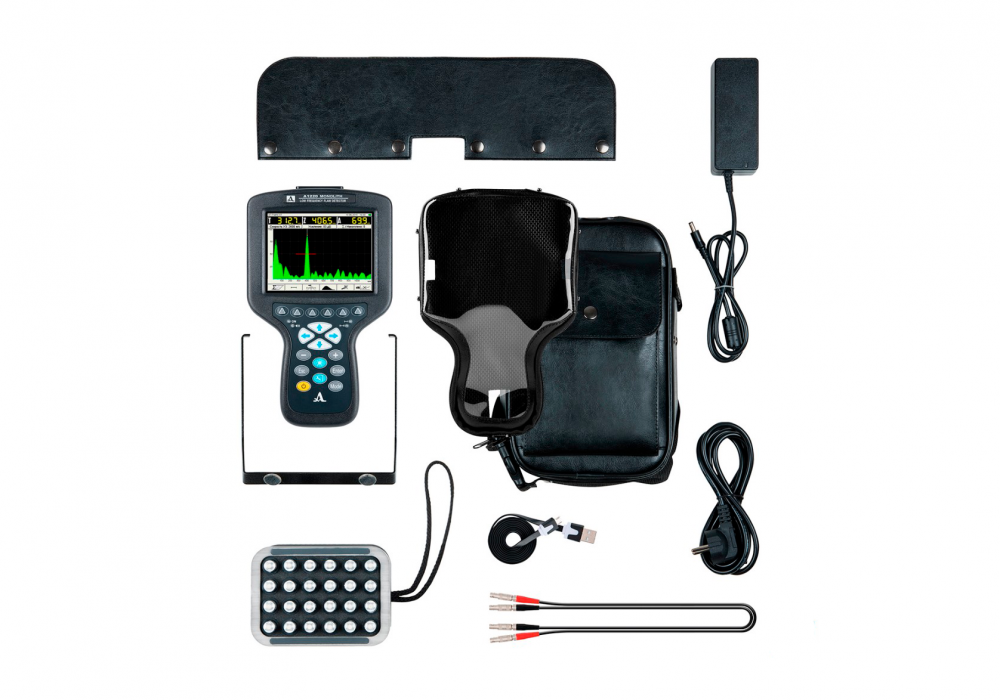

Комплектация
| Наименование | Код |
| А1220 MONOLITH - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1122 |
| Антенная решетка M2502 0.05A0R100Х60PS | 1152 |
| Кабель LEMO-LEMO двойной 1,2 м | 1211 |
| Кабель USB A - Micro B | 1222 |
| Сетевой адаптер с кабелем 220 В - 15 В | 1829 |
| Компакт-диск с документацией и ПО | 1511 |
| Планшет D12 | 1616 |
| Чехол D12 | 1622 |

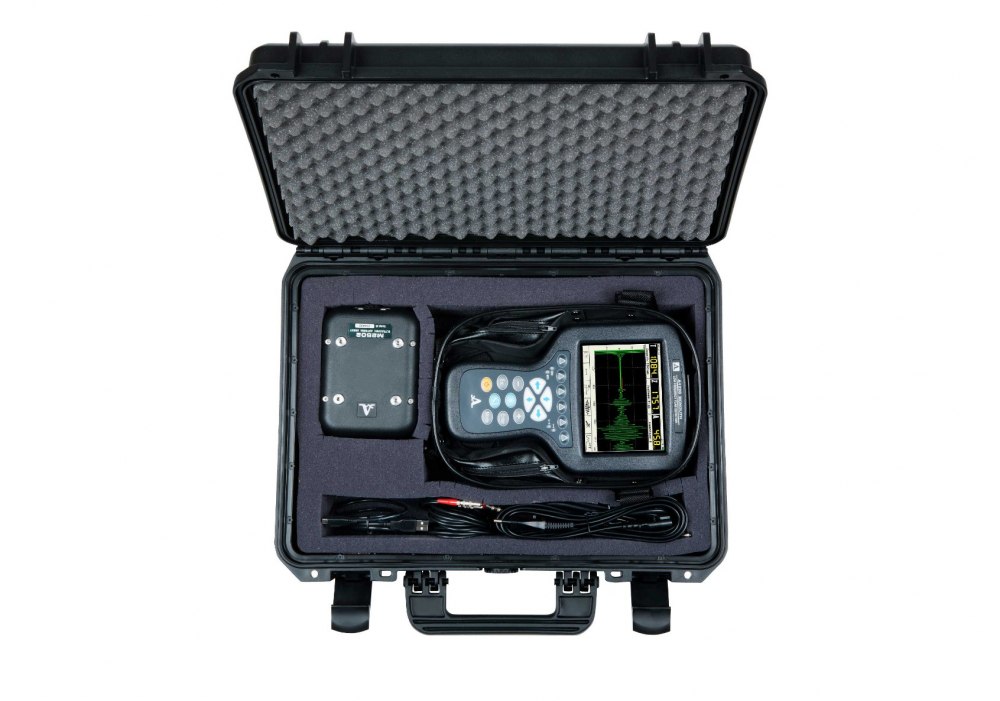

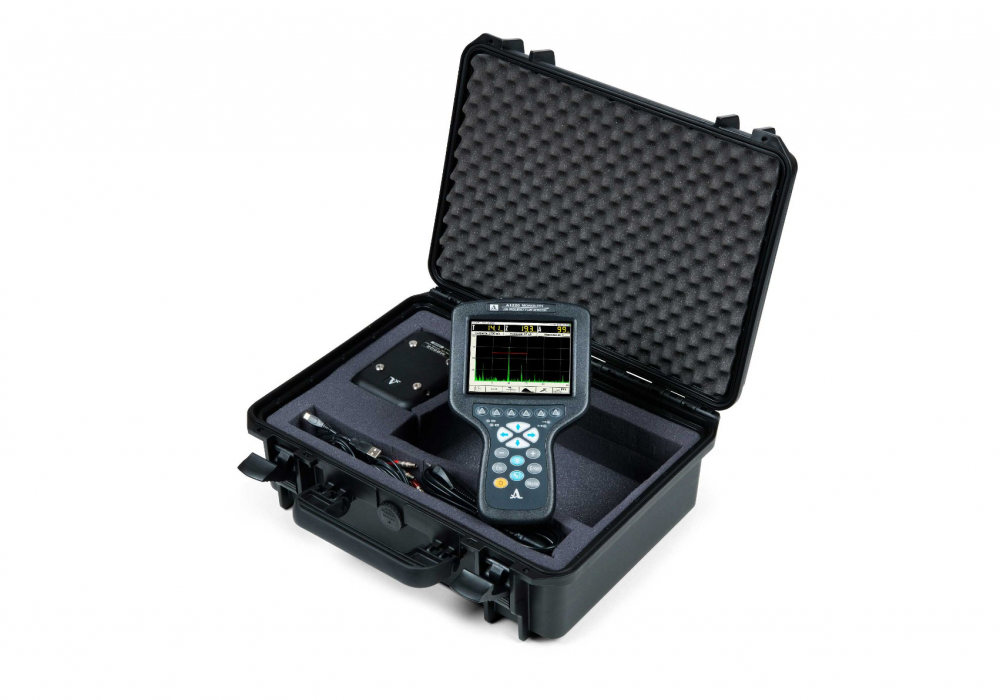

| Жесткий кейс М20 | 1615 |
Совместимость с преобразователями
- S1802 0.05A0D2PS
- S1803 0.1A0D2PL
- S0208 0.1A0R20X20CL
- S0206 0.05A0R20X20CL
- S0205 0.025A0R20X20CL
- М2103 0.1A0D60PL
- М2502 0.05A0R100X60PS
Характеристики
Основные характеристики
-
Напряжение питания, В11,1
-
Тип дисплеяTFT, разрешение 640 х 480
-
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм, мкс±(0,1+0,0001Тизм)
-
Диапазон измерений временных интервалов, мксОт 0 до 4000
-
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта с прямым преобразователем (H – измеряемая глубина), мм±(0,1·H+5,0)
-
Диапазон измерения глубины залегания дефекта, ммОт 5 до 2150 (при скорости УЗ 2500 м/с)
-
Диапазон перестройки усиления, дБОт 0 до 100
-
Диапазон рабочих частот, МГцОт 0,025 до 0,25
-
Диапазон устанавливаемых скоростей ультразвука, м/сОт 500 до 15000
-
Масса электронного блока прибора, не более, г800
-
Продолжительность непрерывной работы, не менее, ч8
-
Рабочая температура окружающей среды, °СОт -20 до +55
-
Габаритные размеры, мм260x157х43
-
Тип источника питанияАккумулятор
-
Габаритные размеры АР М2502, мм139х105х89
-
Масса АР М2502, кг1,1
Модификации
| Модель | Продолжительность непрерывной работы, не менее, ч | Диапазон рабочих частот, МГц | Диапазон измерения глубины залегания дефекта, мм |
|---|---|---|---|
| Миниатюрный ультразвуковой дефектоскоп А1211 Mini | 9 | От 0,5 до 15 | От 2 до 900 |
| Ультразвуковой дефектоскоп А1212 MASTER | 9 | От 0,5 до 15 | От 2 до 6000 |
| Ультразвуковой дефектоскоп А1214 EXPERT | 18 | От 0,5 до 15 | От 2 до 6000 |
| Ультразвуковой дефектоскоп А1220 MONOLITH | 8 | От 0,025 до 0,25 | От 5 до 2150 (при скорости УЗ 2500 м/с) |
| Ультразвуковой дефектоскоп А1220 ANKER | 8 | От 0,025 до 0,25 | — |
