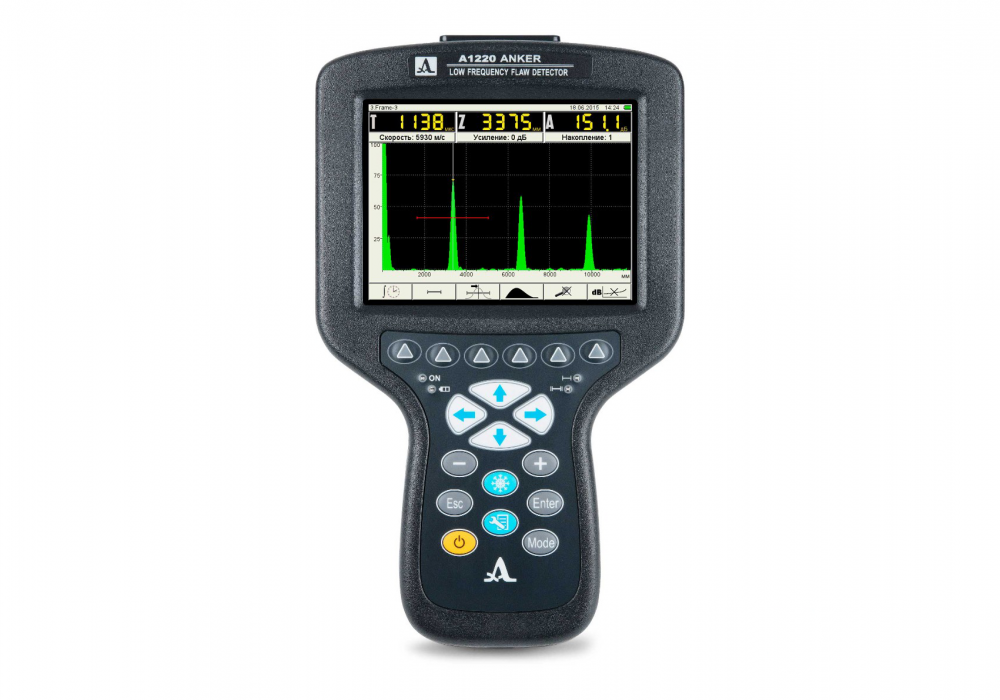

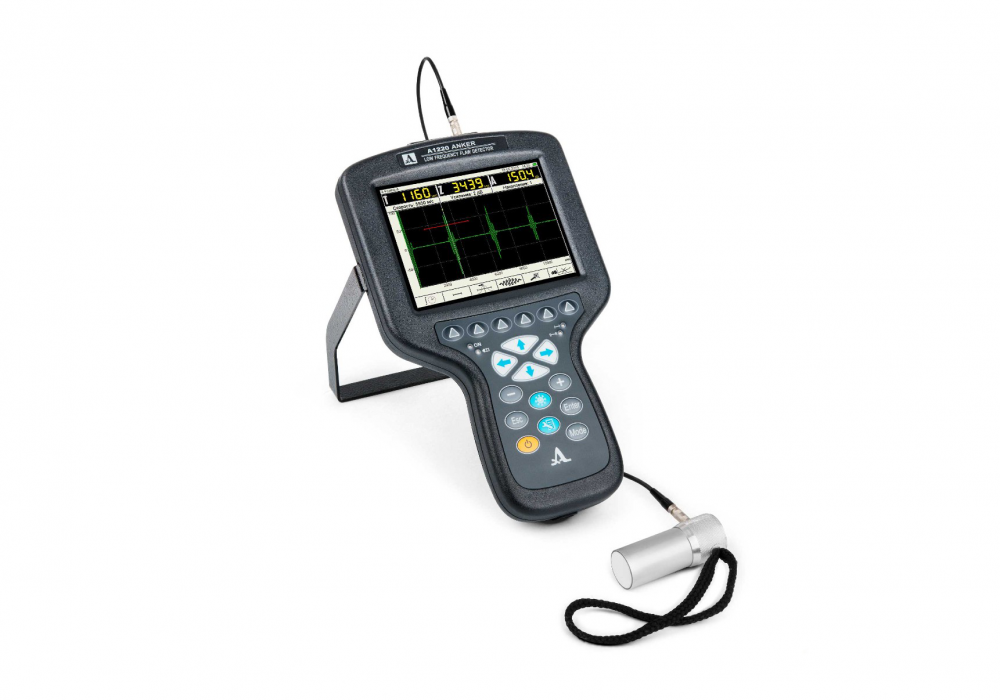

Ультразвуковой дефектоскоп А1220 ANKER
Артикул: 1022
А1220 ANKER – портативный цифровой прибор для ультразвуковой дефектоскопии анкерных болтов фундаментов металлических конструкций.
Описание
А1220 ANKER – портативный цифровой прибор для ультразвуковой дефектоскопии анкерных болтов фундаментов металлических конструкций.
Аппарат используется для неразрушающего контроля болтов диаметром 2-4 см, используемых на опорах линий электропередачи, мачтах для прожекторов и т.д.
Назначение
- Диагностика анкерных болтов фундаментов без откопки при доступе только к верхней торцевой поверхности болтов с общей длиной до 3 000 мм.
- При составных анкерных болтах прибор позволяет проводить диагностику только верхнего участка анкерного болта до места его сварки с арматурным стержнем.
- Контроль протяженных объектов (трубы, прутки, арматурные стержни, листы и т.п.) волноводным методом с торцевой поверхности объекта.
Принцип действия
Измерение проводится по эхо-методу. При дефектоскопии болта учитываются наличие, уровень и расположение на развертке амплитуды ультразвукового сигнала по шкале Х, который отражается от противоположной поверхности объекта и фиксируется при продольном прозвучивании. А-Скан отображается в режиме реального времени.
Базовая комплектация дефектоскопа включает в себя низкочастотный прямой совмещенный ультразвуковой преобразователь продольных волн S0205 0.025A0R20Х20CL с жидкостным акустическим контактом и рабочей частотой 25000 Гц. Он отличается широкой полосой пропускания (более 100%), низкими реверберационными акустическими шумами, коротким акустическим импульсом и высокой энергоэффективностью.
В комплект также входит одинарный кабель LEMO-LEMO для подключения преобразователя прибору.
Данная модель совместима со следующими преобразователями:
- S0208 0.1A0R20X20CL
- S0206 0.05A0R20X20CL
- S0205 0.025A0R20X20CL
Конструктивные особенности
- Дефектоскоп имеет эргономичный, компактный и легкий дизайн.

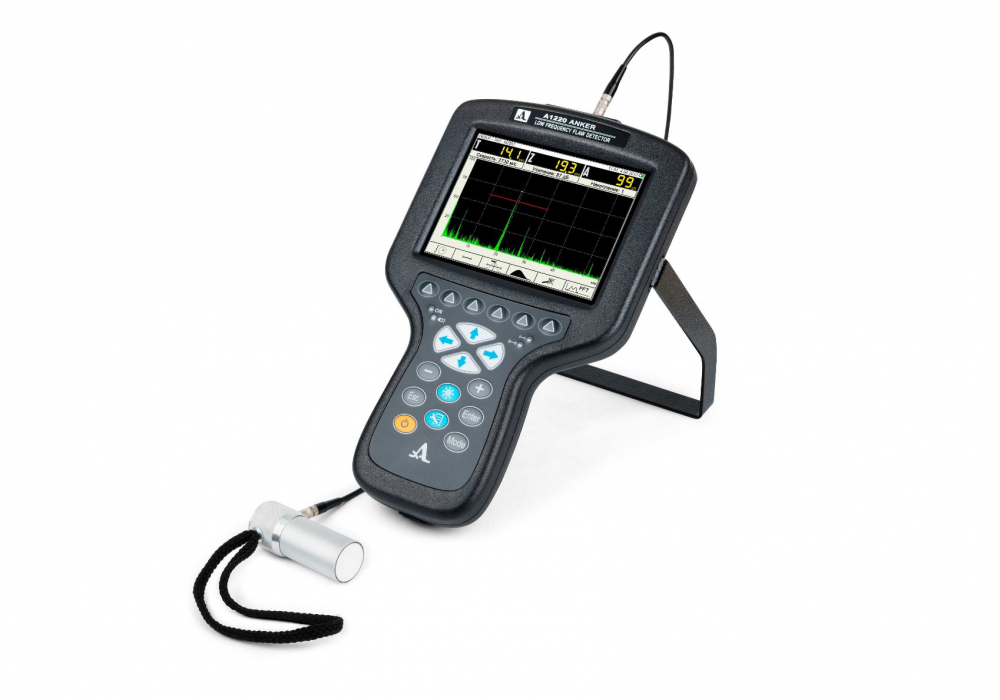

- Специальный планшет позволяет закрепить в нем прибор, чтобы сделать работу в труднодоступных местах и на высоте более удобной за счет освобождения рук
- Прибор оснащен клавиатурой, а также большим цветным TFT-экраном с высокой контрастностью.
- Дефектоскоп имеет простой пользовательский интерфейс для быстрой настройки параметров. Его легко может освоить в том числе начинающий оператор.
- Встроенная память для сохранения результатов измерений.

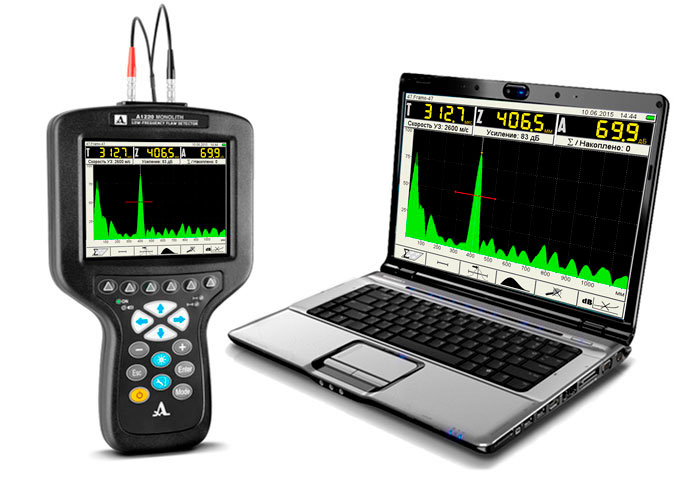

- Копирование данных на компьютер или ноутбук через USB-кабель.
 |
 |
 |
 |
| А-Скан отображается в режиме реального времени | Низкочастотный прямой совмещенный ультразвуковой преобразователь продольных волн | Пиктограммное меню | Копирование данных ПК через USB-кабель |

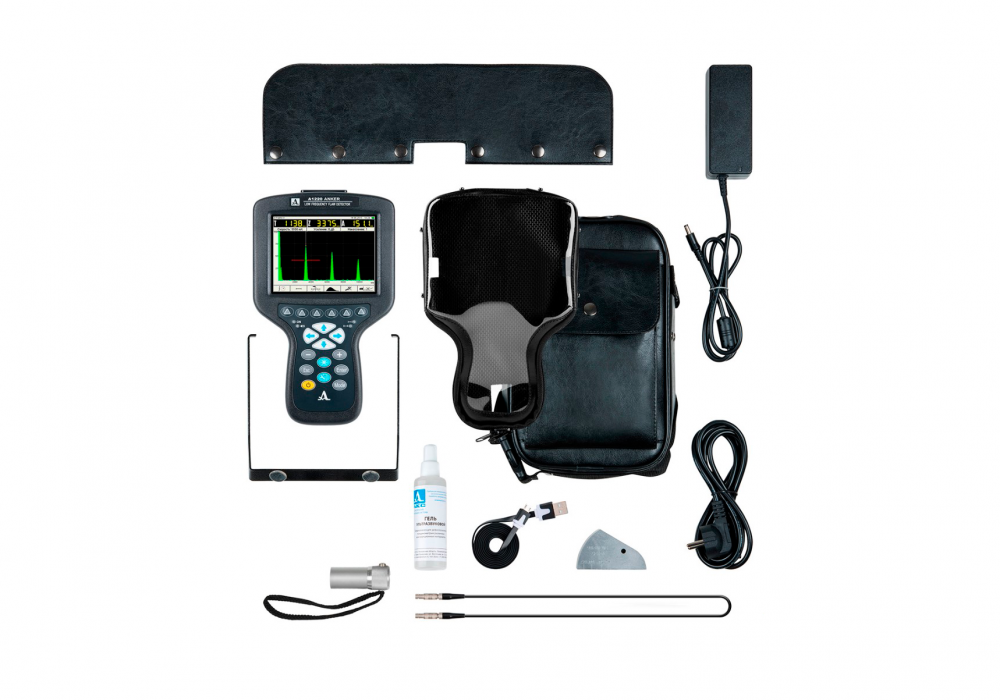

Комплектация
| Наименование | Код |
| А1220 ANKER - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1128 |
| Преобразователь S0205 0.025A0R20Х20CL | 1471 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
| Кабель USB A – Micro B | 1222 |
| Сетевой адаптер с кабелем 220 В - 15 В | 1829 |
| Компакт-диск с документацией и ПО | 1511 |
| Планшет D12 | 1616 |
| Чехол D12 | 1622 |

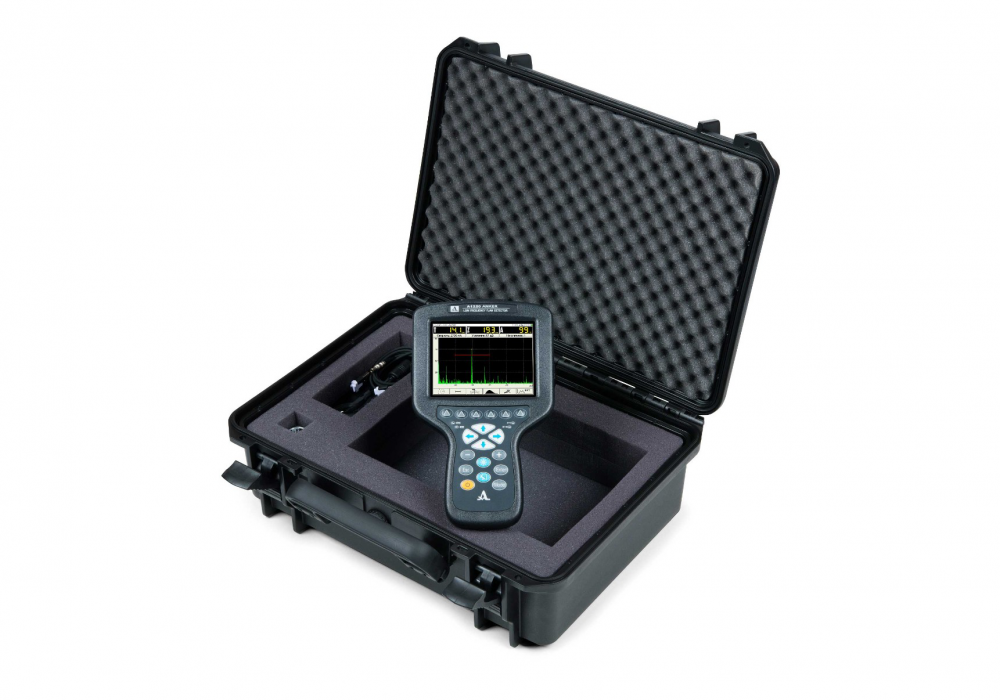

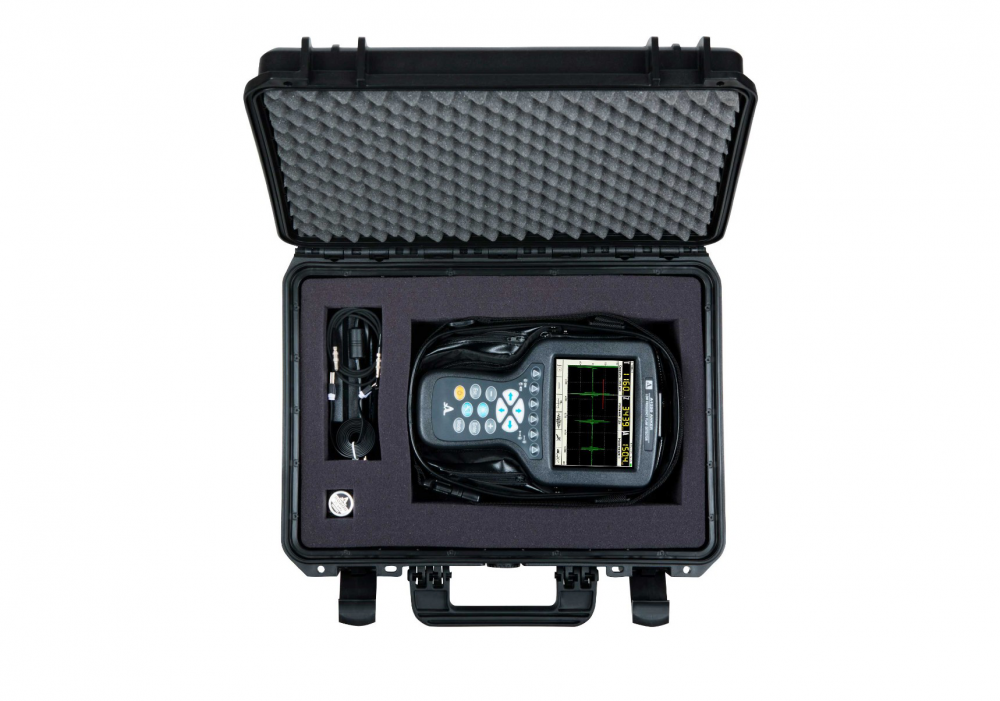

| Жесткий кейс М20 | 1615 |
Характеристики
Основные характеристики
-
Напряжение питания, В11,1
-
Средняя наработка на отказ, ч18000
-
Тип источника питанияАккумулятор
-
Габаритные размеры, мм260x157x43
-
Рабочая температура окружающей среды, °СОт -20 до +55
-
Продолжительность непрерывной работы, не менее, ч8
-
Масса электронного блока прибора, не более, г800
-
Диапазон устанавливаемых скоростей ультразвука, м/сОт 500 до 15000
-
Средний срок службы, лет8
-
Диапазон рабочих частот, МГцОт 0,025 до 0,25
-
Диапазон перестройки усиления, дБОт 0 до 100
-
Диапазон измерений расстояния до дефекта, ммОт 600 до 3000 (сталь, скорость УЗ 5500 м/с)
-
Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь, L – измеряемая глубина залегания дефекта в мм), мм±(0,05L+1,00)
-
Относительная влажность<95%
Модификации
| Модель | Продолжительность непрерывной работы, не менее, ч | Диапазон рабочих частот, МГц | Диапазон измерения глубины залегания дефекта, мм |
|---|---|---|---|
| Миниатюрный ультразвуковой дефектоскоп А1211 Mini | 9 | От 0,5 до 15 | От 2 до 900 |
| Ультразвуковой дефектоскоп А1212 MASTER | 9 | От 0,5 до 15 | От 2 до 6000 |
| Ультразвуковой дефектоскоп А1214 EXPERT | 18 | От 0,5 до 15 | От 2 до 6000 |
| Ультразвуковой дефектоскоп А1220 MONOLITH | 8 | От 0,025 до 0,25 | От 5 до 2150 (при скорости УЗ 2500 м/с) |
| Ультразвуковой дефектоскоп А1220 ANKER | 8 | От 0,025 до 0,25 | — |
