Ультразвуковой дефектоскоп А1214 EXPERT
Артикул: 1018

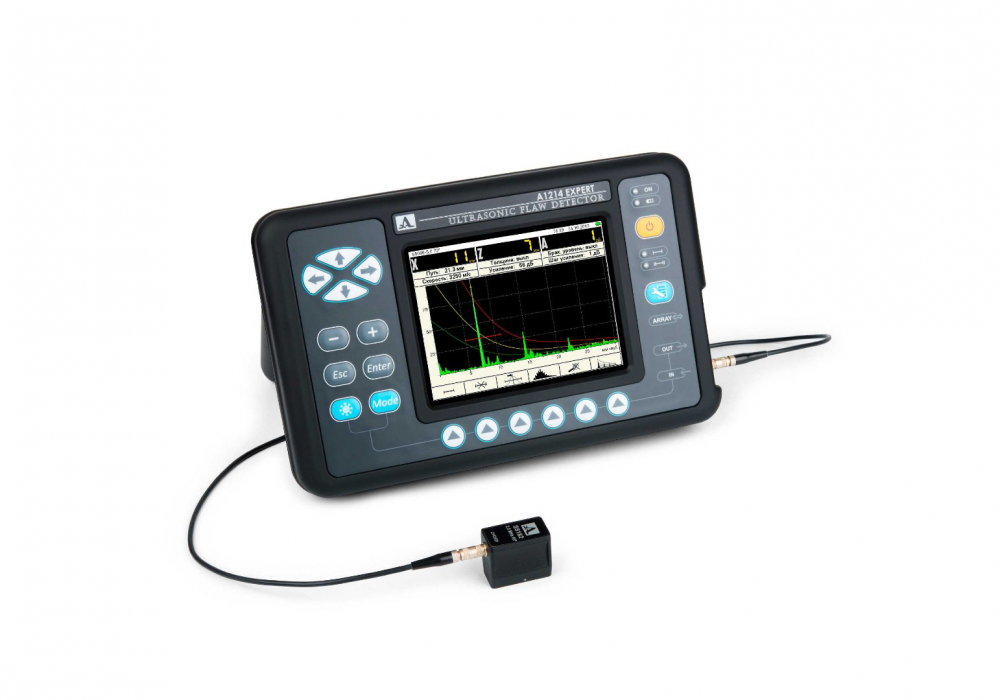

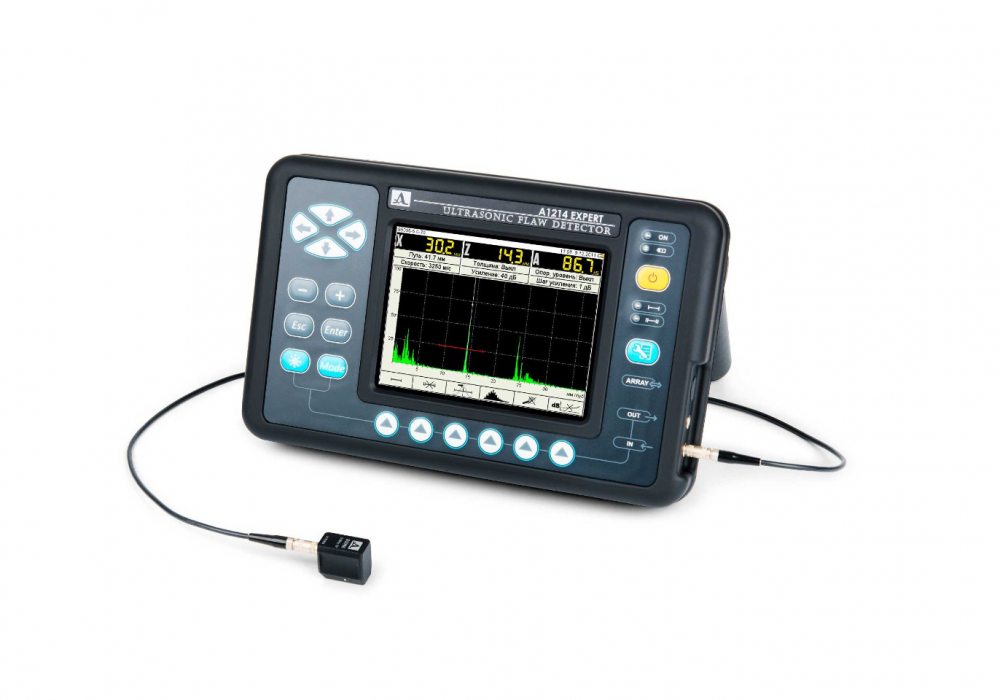

А1214 EXPERT – портативный цифровой прибор для высокоточной ультразвуковой дефектоскопии металлических и пластмассовых образцов.
Описание
А1214 EXPERT – портативный цифровой прибор для высокоточной ультразвуковой дефектоскопии металлических и пластмассовых образцов.
Его оснащенность и технические характеристики позволяют проводить исследования по типовым и специализированным методам с высокой точностью и производительностью.
Данная модель выполнена в классическом форм-факторе, весит всего 1,8 кг и приспособлена к работе в лабораторных и полевых условиях, включая агрессивную окружающую среду.
Назначение
- Контроль сварных швов
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- Измерение толщины изделия
Особенности
-
Диапазоны измерения глубины залегания дефекта (по стали) с прямыми преобразователями:
-
S3568 2.5A0D10CL – от 7 до 6000 мм;
-
D1771 4.0A0D12CL – от 2 до 3000 мм.
-
-
Диапазон измерения глубины залегания дефекта (по стали) с наклонными преобразователями:
-
S5182 2.5A65D12CS – от 2 до 1300 мм;
-
S5096 5.0A70D6CS – от 2 до 500 мм.
-

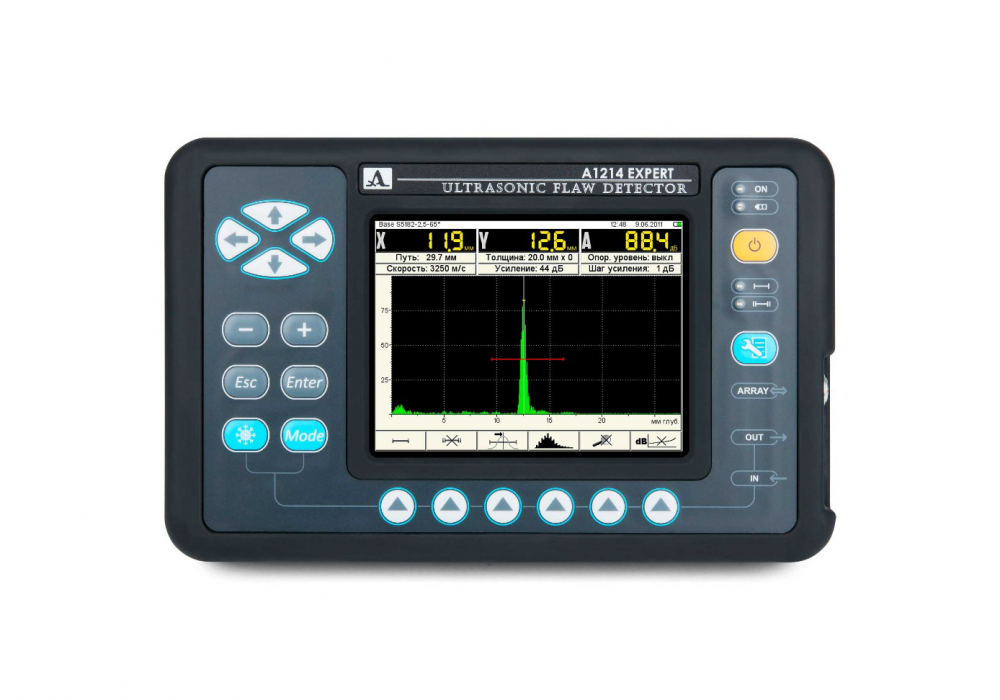

- Данные отображаются на большом цветном экране с высокой контрастностью и разрешением 640x480 пикселей, который не вызывает дискомфорта для глаз при длительной работе.
- Простой интерфейс для быстрой настройки параметров.
- Прибор выдерживает морозы до -30°С и жару до +50°С.
- Прибор оснащен быстросъемной аккумуляторной батареей, благодаря которой он работает до 18 часов без подзарядки.
- Прибор имеет полностью цифровой тракт, что расширяет его функции.
- Корпус устойчив к ударам, а также полностью защищен от попадания пыли и струй воды в соответствии с классом IP65.
- Корпус прибора покрыт резиной, которая предотвращает его скольжение.
- Встроенная библиотека на 100 конфигураций.
- С помощью беспроводной гарнитуры к сохраненным изображениям можно добавить голосовое сообщение, в котором содержится информация об исследуемом образце и условиях работы (опция).
- Встроенная память на 2 тысячи скриншотов (в виде А-Сканов с параметрами). Данные хранятся в том числе при отсутствии электропитания.
- Сигналы на А-Скане могут отображаться в детектированной или в недетектированной формах.
- Функция запоминания на экране огибающей максимумов сигнала.
- Два временных строба автоматически определяют уровень сигнала и координаты дефекта при работе с АСД.
- Экранный курсор позволяет вручную измерять уровень и координаты принятых сигналов.
- Зондирующий импульс имеет настраиваемую частоту (до 1 кГц), а также программируемую форму.
- Функция временной регулировки чувствительности (ВРЧ) строится по свободному закону с интерполяцией по 32 точкам.
- АРД-диаграммы для совмещенных преобразователей с функцией автоматического расчета эквивалентной площади дефектов.
- DAC-кривые.
- Дополнительные режимы «Стоп-кадр» и «Электронная временная лупа».
- Быстрый обмен данными с компьютером или ноутбуком через USB-кабель.
- Программа ADM 4 для передачи результатов, их просмотра, распечатки и архивации.
- Прибор совместим с преобразователями многих брендов.
Возможности
АРД диаграммы для совмещенных преобразователейНа дисплее отображаются кривые, соответствующие трем уровням контроля – браковочному, контрольному, поисковому. Также рассчитывается эквивалентная площадь отражателя. Эта функция автоматизирует подсчет эквивалентной площади дефектов и значительно повышает скорость работы. |
 |
Цифровая временная регулировка чувствительности (ВРЧ)Предназначена для настройки уровня сигнала по функции, которая задается произвольно 32 узловыми точками. Это позволяет отобразить на экране прибора импульсы равной высоты от одинаковых отражателей, расположенных на различной глубине. Таким образом, оператор имеет возможность правильно оценить величину дефектов по всей толщине образца. Имеется редактор ВРЧ с функциями создания, коррекции и удаления узловых точек. |
 |
Радиочастотный сигналОтображение сигнала в недетектированной форме и в реальном времени дает возможность тщательно рассмотреть фазы сигналов, работать при больших структурных помехах, а также отделять сигналы от отражателей, расположенных на близком расстоянии. |
 |
Дополнительные возможности
- Простая и быстрая настройка необходимых параметров
Внизу экрана расположено меню с иконками, названиями и схематичными изображениями, которые позволяют быстро освоить работу с прибором даже начинающему оператору.
- Библиотека из 100 конфигураций
Позволяет оперативно выбрать необходимые параметры под конкретные условия работы. Предварительная настройка проводится в лаборатории. При выключении дефектоскопа параметры сохраняются. - Память на 20 тысяч А-Сканов
В режиме «Настройка» на экран выводятся характеристики сигнала, что дает возможность быстро изменять параметры исследования. - Обработка данных
Результаты тестов можно отправить на компьютер или ноутбук через USB-соединение для их обработки, записи в форме эхо-сигналов и архивации. Дефектоскоп поставляется со специально разработанной программой ADM 4. - Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа
 |
 |
 |
 |
| Память на 20 тысяч А-Сканов | Функция записи голосового сообщения к сохраненному изображению | Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа | Обработка данных |

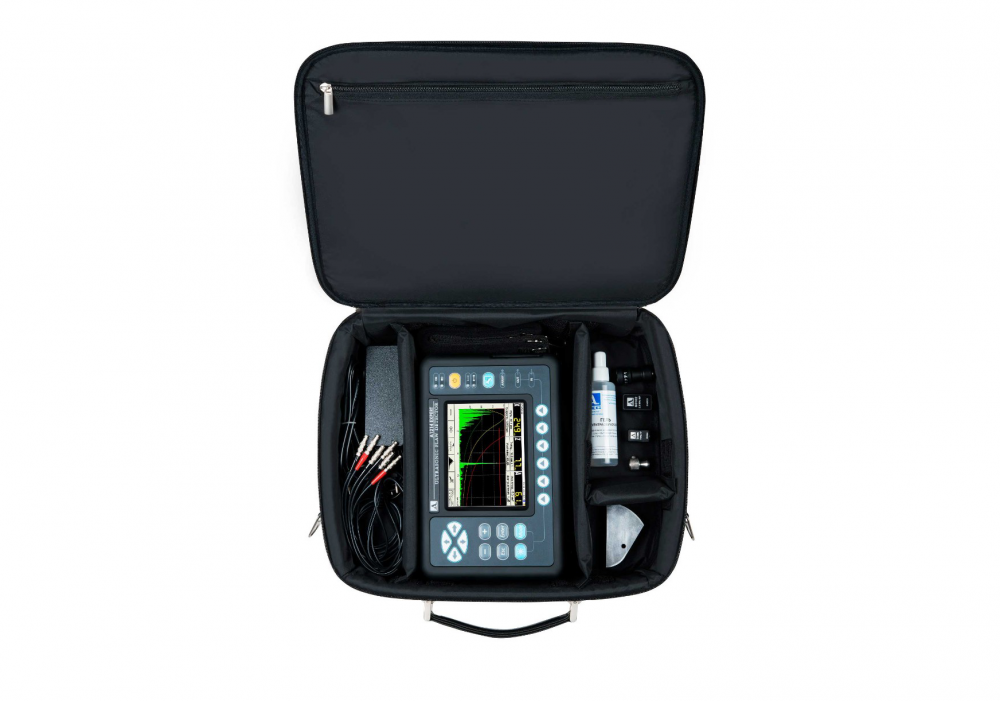

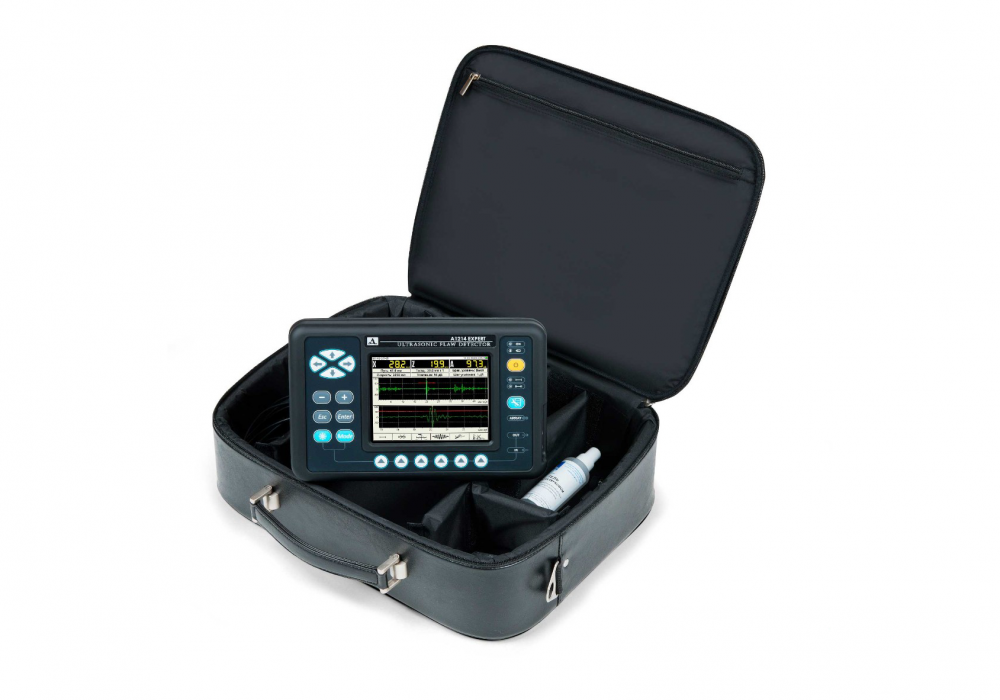

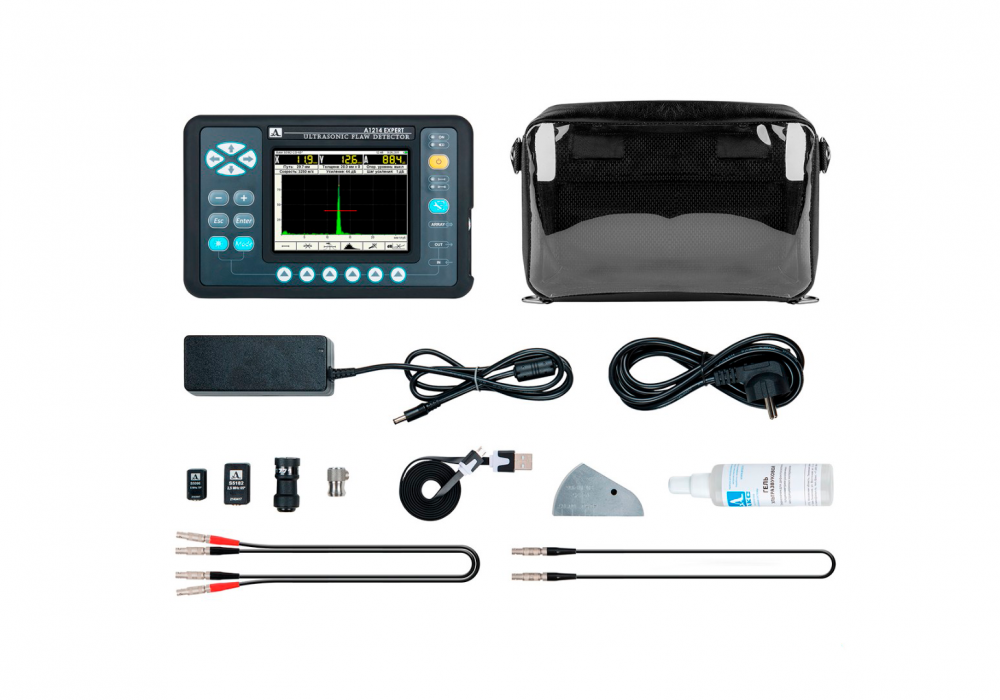

Базовая комплектация
| Наименование | Код |
| А1214 EXPERT - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором | 1117 |
| Кабель LEMO-LEMO двойной 1,2 м | 1211 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
| Преобразователь D1771 4.0A0D12CL | 1450 |
| Преобразователь S3568 2.5A0D10CL | 1462 |
| Преобразователь S5182 2.5A65D12CS | 1434 |
| Преобразователь S5096 5.0A70D6CS | 1443 |
| Сетевой адаптер с кабелем 220 B - 15 B | 1829 |
| Кабель USB A - Micro B | 1222 |
| Носитель с документацией и ПО | 1512 |
| Калибровочный образец V2/25 | 1314 |
| Чехол E14 | 1619 |
| Гель УЗ -30°C...+100°C, 0,1 кг | 1915 |
| Сумка E14 | 1620 |
Характеристики
Основные характеристики
-
Напряжение питания, В11,1
-
Тип дисплеяЦветной TFT, разрешение 640 х 480
-
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм, мкс±(0,1+0,0001Тизм)
-
Диапазон измерений временных интервалов, мксОт 0 до 1 900 (частота 2,5 МГц)
-
Отклонение установки усиления, дБ± 1,0
-
Отклонение рабочих частот от номинальных± 10%
-
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями (H – глубина / (L – дальность по поверхности), мм±(0,03H+1) / ±(0,03L+1)
-
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта с прямым преобразователем (H – измеряемая глубина), мм±(0,02H+1,00)
-
Диапазон измерения глубины залегания дефекта, ммОт 2 до 6000
-
Диапазон перестройки усиления, дБОт 0 до 100
-
Диапазон рабочих частот, МГцОт 0,5 до 15
-
Диапазон устанавливаемых скоростей ультразвука, м/сОт 500 до 14999
-
Масса электронного блока прибора, не более, г1800
-
Продолжительность непрерывной работы, не менее, ч18
-
Рабочая температура окружающей среды, °СОт -30 до +55
-
Габаритные размеры, мм260x166x80
-
Тип источника питанияАккумулятор
Модификации
| Модель | Продолжительность непрерывной работы, не менее, ч | Диапазон рабочих частот, МГц | Диапазон измерения глубины залегания дефекта, мм |
|---|---|---|---|
| Миниатюрный ультразвуковой дефектоскоп А1211 Mini | 9 | От 0,5 до 15 | От 2 до 900 |
| Ультразвуковой дефектоскоп А1212 MASTER | 9 | От 0,5 до 15 | От 2 до 6000 |
| Ультразвуковой дефектоскоп А1214 EXPERT | 18 | От 0,5 до 15 | От 2 до 6000 |
| Ультразвуковой дефектоскоп А1220 MONOLITH | 8 | От 0,025 до 0,25 | От 5 до 2150 (при скорости УЗ 2500 м/с) |
| Ультразвуковой дефектоскоп А1220 ANKER | 8 | От 0,025 до 0,25 | — |
