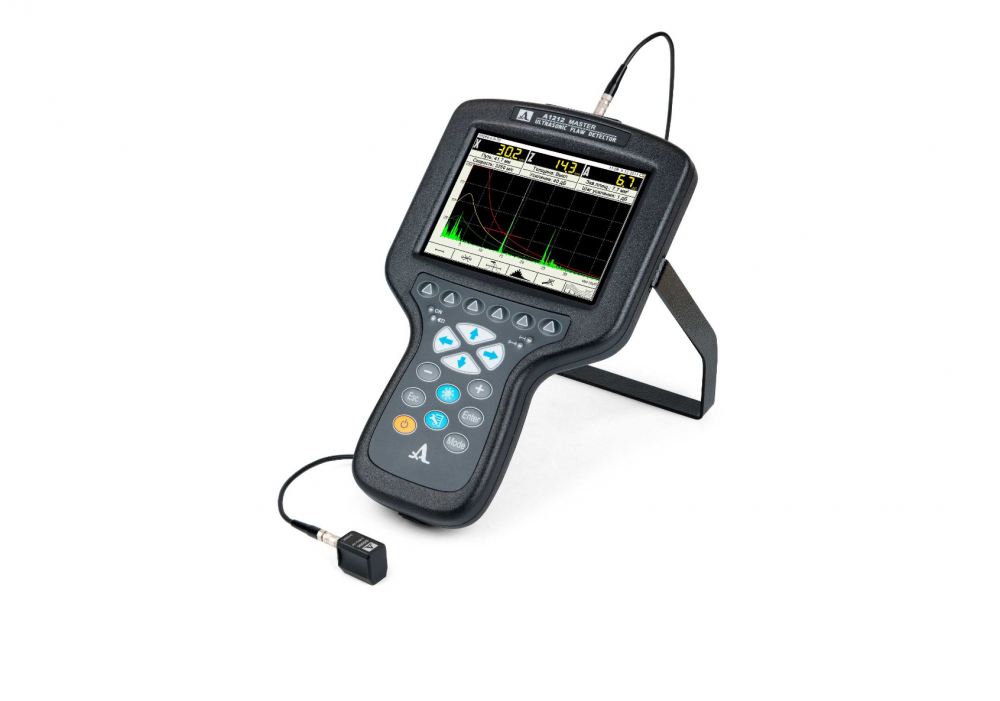

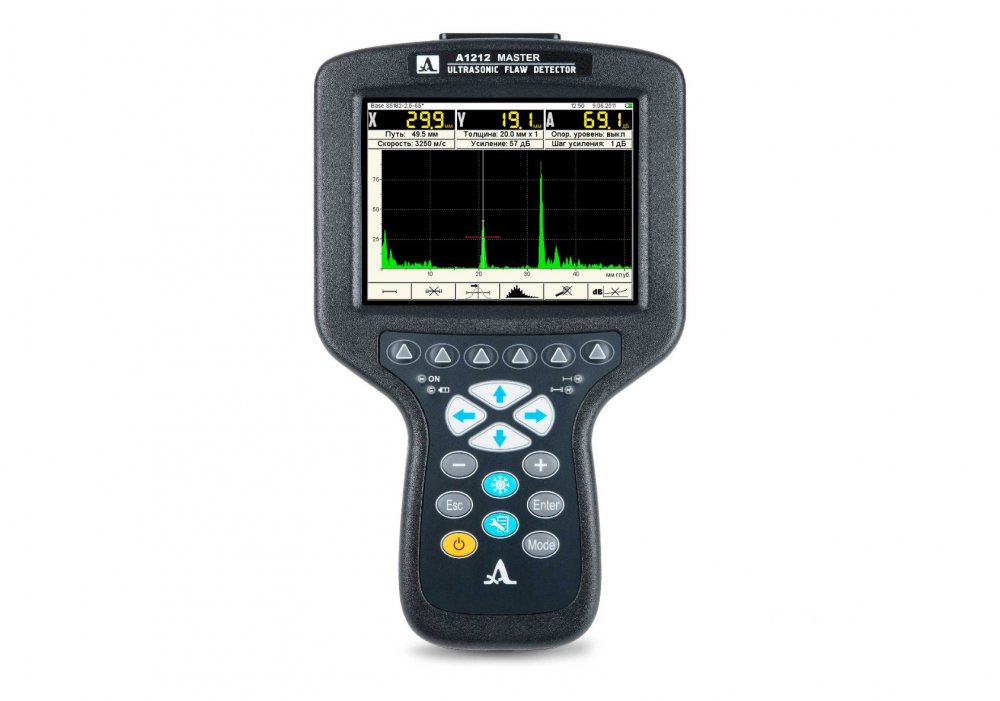

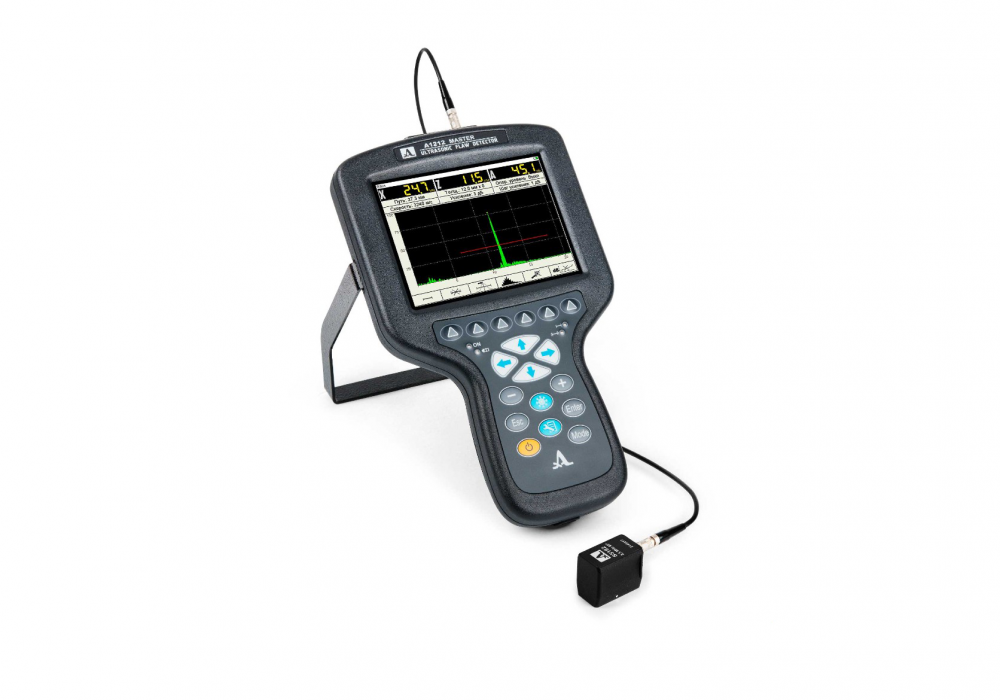

Ультразвуковой дефектоскоп А1212 MASTER
Артикул: 1017
А1212 MASTER – портативный цифровой прибор для высокоточной ультразвуковой дефектоскопии металлических и пластмассовых образцов.
Описание
А1212 MASTER – портативный цифровой прибор для высокоточной ультразвуковой дефектоскопии металлических и пластмассовых образцов.
Его оснащенность и технические характеристики позволяют проводить исследования по типовым и специализированным методам с высокой точностью и производительностью.
Данная модель имеет эргономичный корпус, малые габариты и весит всего 800 грамм. Поэтому она удобна для работы в ограниченном пространстве и в труднодоступных местах. Также прибор можно брать с собой в поездки или командировки.
Назначение
- Контроль сварных швов
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- Измерение толщины изделия
Особенности
-
Диапазоны измерения глубины залегания дефекта (по стали) с прямыми преобразователями:
-
S3568 2.5A0D10CL – от 7 до 6000 мм;
-
D1771 4.0A0D12CL – от 2 до 3000 мм.
-
-
Диапазон измерения глубины залегания дефекта (по стали) с наклонными преобразователями:
-
S5182 2.5A65D12CS – от 2 до 1300 мм;
-
S5096 5.0A70D6CS – от 2 до 500 мм.
-
- Аккумулятора хватает на 8 часов работы без подзарядки.
- Корпус изготовлен из прочного пластика, устойчивого к ударам.
- Благодаря эргономичному корпусу, прибор можно держать одной рукой.
- Прибор имеет полностью цифровой тракт, что расширяет его функции.
- Данные отображаются на TFT-экране с высокой контрастностью и разрешением 640x480 пикселей, который не вызывает дискомфорта для глаз при длительной работе.
- С помощью беспроводной гарнитуры к сохраненным изображениям можно добавить голосовое сообщение, в котором содержится информация об исследуемом образце и условиях работы (опция).
- Специальный планшет позволяет закрепить в нем прибор, чтобы сделать работу в труднодоступных местах и на высоте более удобной за счет освобождения рук.
- Чехол имеет бленду для защиты прибора от грязи, влаги и внешних источников света. Она также может использоваться как подставка для размещения дефектоскопа на столе.
- Встроенная память на 2 тысячи скриншотов (в виде А-Сканов с параметрами). Данные хранятся в том числе при отсутствии электропитания.
- Сигналы на А-Скане могут отображаться в детектированной или в недетектированной формах.
- Функция запоминания на экране огибающей максимумов сигнала.
- Два временных строба автоматически определяют уровень сигнала и координаты дефекта при работе с АСД.
- Экранный курсор позволяет вручную измерять уровень и координаты принятых сигналов.
- Зондирующий импульс имеет настраиваемую частоту (до 1 кГц), а также программируемую форму.
- Функция временной регулировки чувствительности (ВРЧ) строится по свободному закону с интерполяцией по 32 точкам.
- АРД-диаграммы для совмещенных преобразователей с функцией автоматического расчета эквивалентной площади дефектов.
- DAC-кривые.
- Дополнительные режимы «Стоп-кадр» и «Электронная временная лупа».
- Быстрый обмен данными с компьютером или ноутбуком через USB-кабель.
- Программа ADM 4 для передачи результатов, их просмотра, распечатки и архивации.
- Прибор совместим с преобразователями многих брендов.
 |
 |
 |
 |
| Планшет, который освобождает руки оператора и делает работу более комфортной | Бленда для защиты прибора от грязи, влаги и света | Бленда может использоваться как подставка | Диск с компьютерной программой ADM4 |
Возможности
АРД диаграммы для совмещенных преобразователейНа дисплее отображаются кривые, соответствующие трем уровням контроля – браковочному, контрольному, поисковому. Также рассчитывается эквивалентная площадь отражателя. Эта функция автоматизирует подсчет эквивалентной площади дефектов и значительно повышает скорость работы. |
 |
Цифровая временная регулировка чувствительности (ВРЧ)Предназначена для настройки уровня сигнала по функции, которая задается произвольно 32 узловыми точками. Это позволяет отобразить на экране прибора импульсы равной высоты от одинаковых отражателей, расположенных на различной глубине. Таким образом, оператор имеет возможность правильно оценить величину дефектов по всей толщине образца. Имеется редактор ВРЧ с функциями создания, коррекции и удаления узловых точек. |
 |
Радиочастотный сигналОтображение сигнала в недетектированной форме и в реальном времени дает возможность тщательно рассмотреть фазы сигналов, работать при больших структурных помехах, а также отделять сигналы от отражателей, расположенных на близком расстоянии. |
 |
Дополнительные возможности
- Простая и быстрая настройка необходимых параметров
Внизу экрана расположено меню с иконками, названиями и схематичными изображениями, которые позволяют быстро освоить работу с прибором даже начинающему оператору.
- Библиотека из 100 конфигураций
Позволяет оперативно выбрать необходимые параметры под конкретные условия работы. Предварительная настройка проводится в лаборатории. При выключении дефектоскопа параметры сохраняются. - Память на 20 тысяч А-Сканов
В режиме «Настройка» на экран выводятся характеристики сигнала, что дает возможность быстро изменять параметры исследования. - Обработка данных
Результаты тестов можно отправить на компьютер или ноутбук через USB-соединение для их обработки, записи в форме эхо-сигналов и архивации. Дефектоскоп поставляется со специально разработанной программой ADM 4. - Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа
 |
 |
 |
 |
| Память на 20 тысяч А-Сканов | Функция записи голосового сообщения к сохраненному изображению | Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа | Обработка данных |

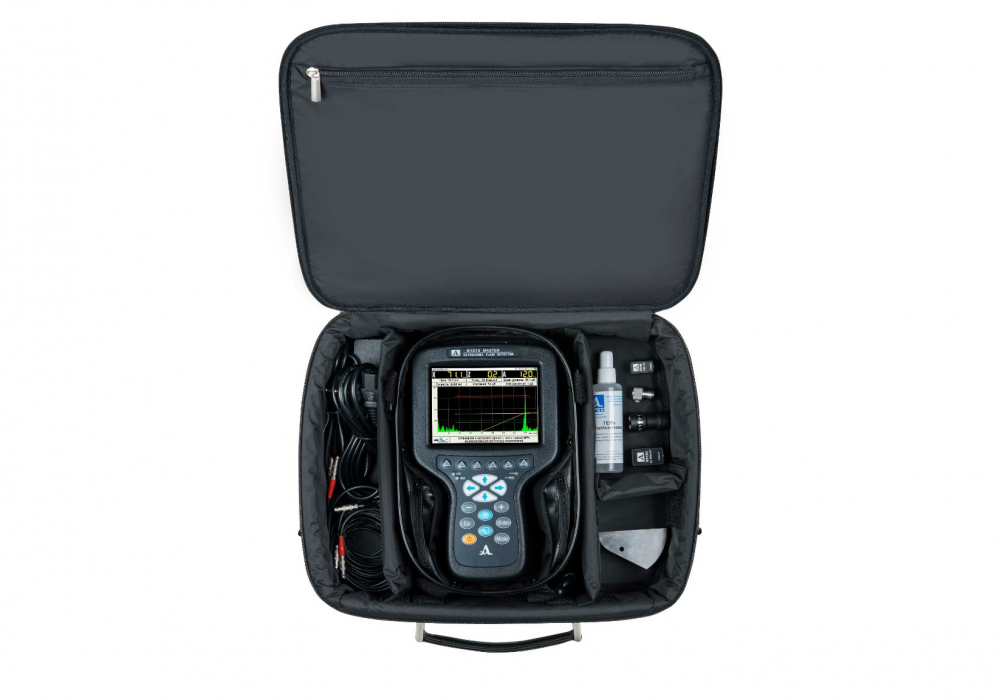

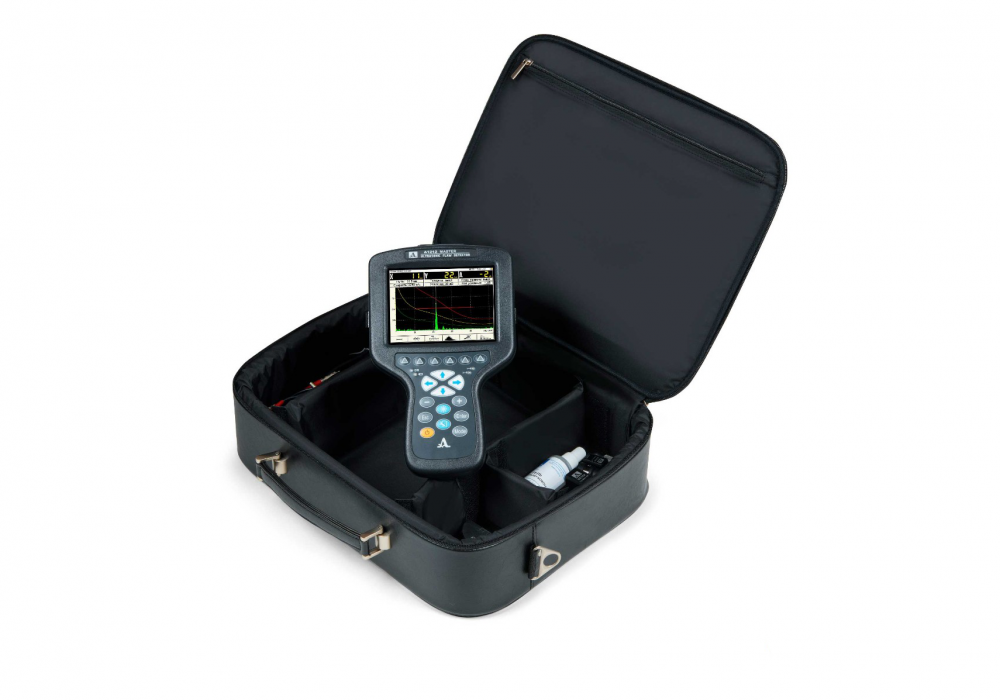

Базовая комплектация

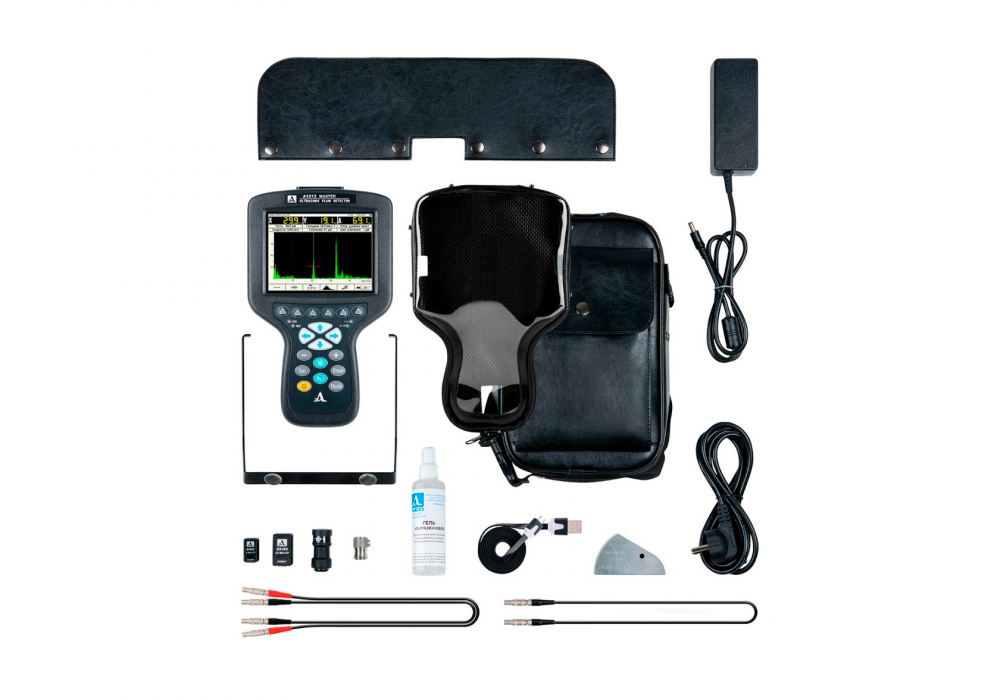

| Наименование | Код |
| А1212 MASTER - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1116 |
| Кабель LEMO-LEMO двойной 1,2 м | 1211 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
| Преобразователь D1771 4.0A0D12CL | 1450 |
| Преобразователь S3568 2.5A0D10CL | 1462 |
| Преобразователь S5182 2.5A65D12CS | 1434 |
| Преобразователь S5096 5.0A70D6CS | 1443 |
| Сетевой адаптер с кабелем 220 B - 15 B | 1829 |
| Кабель USB A - Micro B | 1222 |
| Носитель с документацией и ПО | 1512 |
| Калибровочный образец V2/25 | 1314 |
| Планшет D12 | 1616 |
| Чехол D12 | 1622 |
| Гель УЗ -30°C...+100°C, 0,1 кг | 1915 |
| Сумка E14 | 1620 |
Характеристики
Основные характеристики
-
Напряжение питания, В11,1
-
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями (H – глубина / (L – дальность по поверхности), мм±(0,03H+1) / ±(0,03L+1)
-
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта с прямым преобразователем (H – измеряемая глубина), мм±(0,02H+1,00)
-
Диапазон измерения глубины залегания дефекта, ммОт 2 до 6000
-
Диапазон перестройки усиления, дБОт 0 до 100
-
Диапазон рабочих частот, МГцОт 0,5 до 15
-
Диапазон устанавливаемых скоростей ультразвука, м/сОт 500 до 14999
-
Масса электронного блока прибора, не более, г800
-
Продолжительность непрерывной работы, не менее, ч9
-
Рабочая температура окружающей среды, °СОт -30 до +55
-
Габаритные размеры, мм260x157x43
-
Отклонение рабочих частот от номинальных± 10%
-
Отклонение установки усиления, дБ± 1,0
-
Диапазон измерений временных интервалов, мксОт 0 до 1 900 (частота 2,5 МГц)
-
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм, мкс±(0,1+0,0001Тизм)
-
Тип дисплеяЦветной TFT, разрешение 640 х 480
-
Тип источника питанияАккумулятор
Модификации
| Модель | Продолжительность непрерывной работы, не менее, ч | Диапазон рабочих частот, МГц | Диапазон измерения глубины залегания дефекта, мм |
|---|---|---|---|
| Миниатюрный ультразвуковой дефектоскоп А1211 Mini | 9 | От 0,5 до 15 | От 2 до 900 |
| Ультразвуковой дефектоскоп А1212 MASTER | 9 | От 0,5 до 15 | От 2 до 6000 |
| Ультразвуковой дефектоскоп А1214 EXPERT | 18 | От 0,5 до 15 | От 2 до 6000 |
| Ультразвуковой дефектоскоп А1220 MONOLITH | 8 | От 0,025 до 0,25 | От 5 до 2150 (при скорости УЗ 2500 м/с) |
| Ультразвуковой дефектоскоп А1220 ANKER | 8 | От 0,025 до 0,25 | — |
