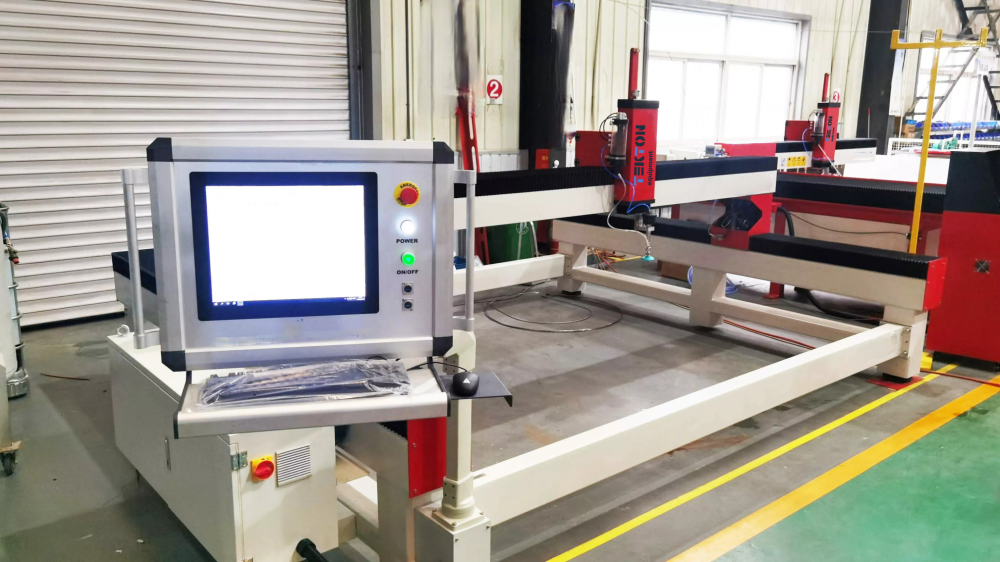

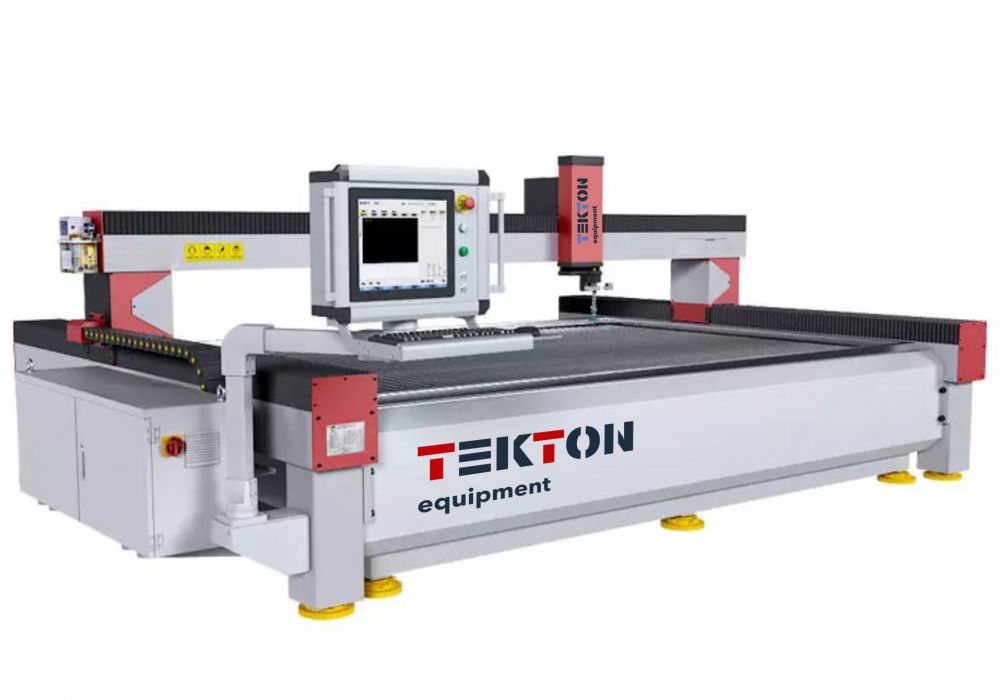

Трехосевая машина для гидроабразивной резки Tekton 3020BA
Артикул: Tekton 3020BA_3axis

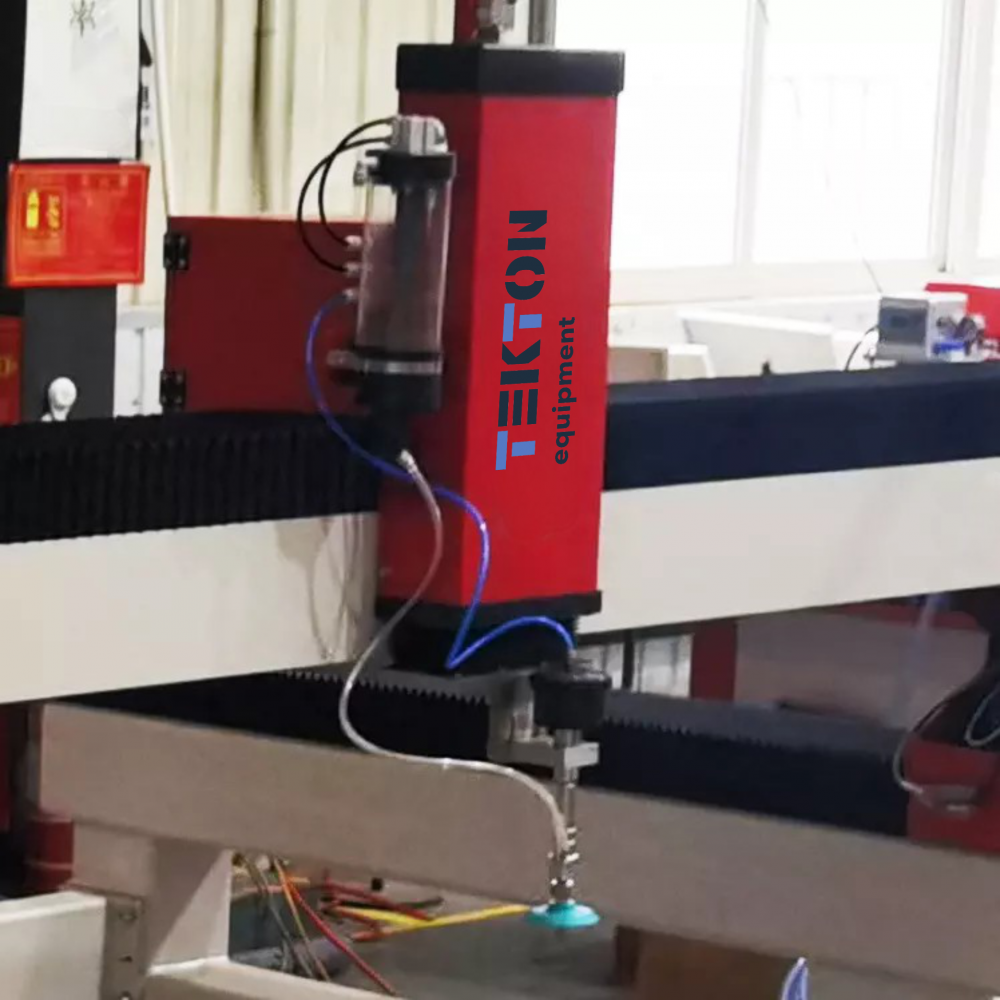

Tekton 3020BA – универсальная машина для обработки любых материалов: от стали до стекла и углеродного волокна. Режущая головка и шарико-винтовая передача премиум-класса обеспечивают превосходную точность и качество резки.
Описание
Универсальная машина разработана для обработки любых материалов - от стали до стекла и углеродного волокна. Режущая головка и шарико-винтовая передача премиум-класса обеспечивают невероятную точность и качество резки.
Станок TEKTON 3020BA – универсальное решение для точного вырезания сложных геометрических форм с коррекцией угла резания и коническим резанием. Модель может быть оснащена дополнительным оборудованием. Основные компоненты насоса усилителя давления поставляются ведущим производителем техники высокого давления Accustream (США).
Особенности
- Интегрированная конструкция.
- Увеличенное экранирование и улучшенная анти-помеховая способность.
- Большой размер входного проема и удобное обслуживание.
- Система обеспечения безопасности – оборудование немедленно останавливается при открытии окна для обслуживания.
- Диапазон вращения ± 120°.
- Встроенный экран, эргономичное расположение клавиш.
- Насос интенсификатора: ПЛК Omron/Siemens, двигатель Siemens, распределительный клапан Yuken (Япония), интенсификатор производства США, обеспечивающий высокое качество насоса.
- Стол для резки: серводвигатель Panasonic, линейная направляющая Hiwin, шарико-винтовая пара ABBA, система автоматической смазки, двойная линейная ось Z и ось Y (большинство линейных направляющих – одинарные, они легко деформируются при длительном использовании). Стол для резки изготовлен из металла и бетона, что улучшает его стабильность и точность. Горизонтальная балка изготовлена из легкого и прочного алюминиевого сплава.

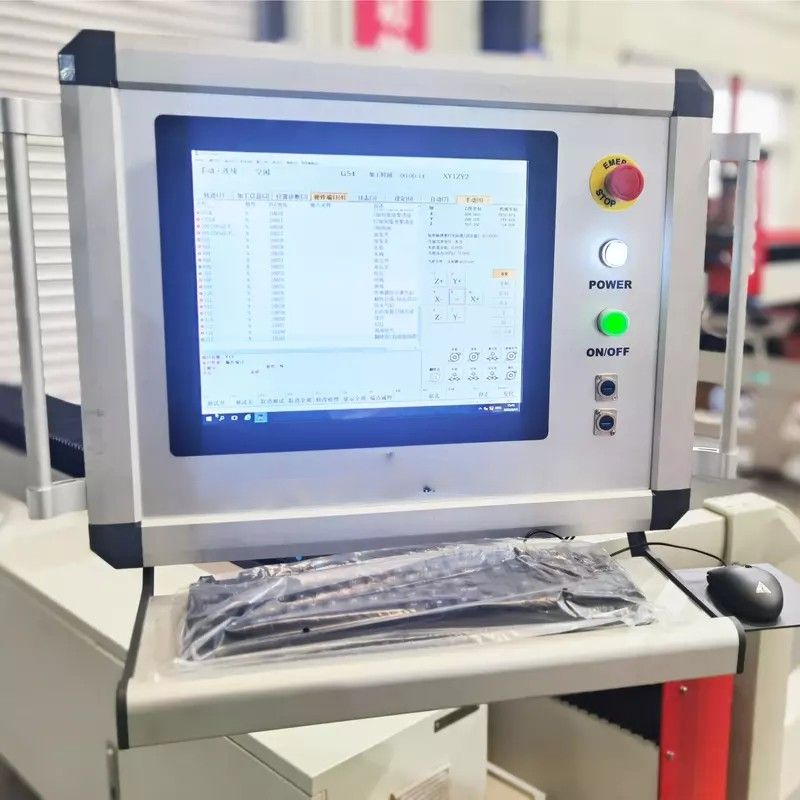

- Контроллер ЧПУ. Программное обеспечение от компании Weihong. Электрические компоненты от фирмы Schneider.
- Верхняя и нижняя подача воздуха обеспечивает стабильную подачу абразива и повышает качество резки.
- Система смягчения воды для улучшения насоса интенсификатора и продления срока службы комплектующих.
Машина имеет CAM-систему ControNest – разработанное специально для отрезных станков, простое в управлении программное обеспечение. С помощью него можно импортировать чертежи CAD, раскрой и базы данных материалов.
Полный комплект включает в себя: платформу для гидроабразивной резки, систему ЧПУ, генератор сверхвысокого напряжения, систему режущей головки (опционально 5AB/5AC 5-осевая режущая головка), система автоматической подачи абразива.
Технические характеристики
Характеристики
Основные характеристики
-
Рабочая область , мм3000*2000
-
Максимальное давление, МПа420
-
Максимальный расход, л/мин3,7
-
Диаметр сопла / отверстия, мм1,02 / 0,33
-
Производительность масляного насоса, л/мин106
-
ОхлаждениеВоздушное/водяное/масляное
-
Напряжение питания, В220-380
-
Частота питания, Гц50/60
