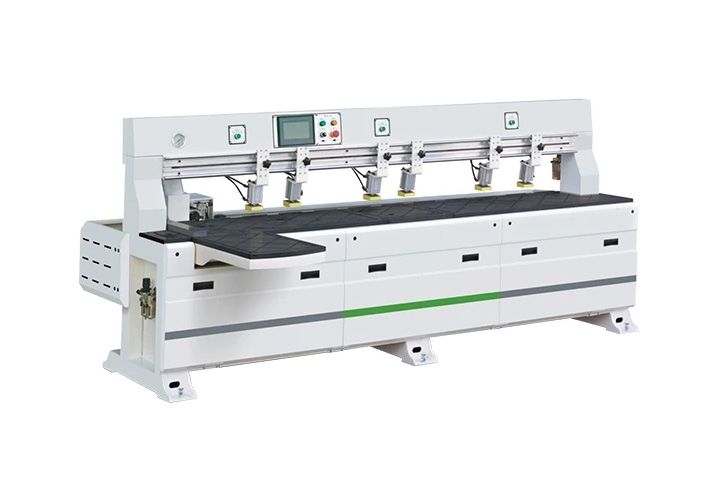

Торцевой присадочный станок с ЧПУ WoodTec EDM 2440X2 фото 1
Торцевой присадочный станок с ЧПУ WoodTec EDM 2440X2 фото 1

Торцевой присадочный станок с ЧПУ WoodTec EDM 2440X2

Артикул: EDM 2440X2

В корзину Узнать цену

Станок с ЧПУ и мощными серводвигателями WoodTec EDM 2440X2 используется для сверления и фрезерования в торце заготовки. Его конструкция и характеристики обеспечивают высокий уровень автоматизации и качества, а также на 70% повышают производительность работы.

Описание

Станок с ЧПУ и мощными серводвигателями WoodTec EDM 2440X2 используется для сверления и фрезерования в торце заготовки.

Его конструкция и характеристики обеспечивают высокий уровень автоматизации и качества, а также на 70% повышают производительность работы.

Обрабатываемые материалы

  • Дерево
  • ЛДСП
  • МДФ
  • Фанера
  • Любые полистиролы
  • Искусственный камень
  • Акриловое стекло и оргстекло
  • Модельный пластик

Сферы применения

  • Мебельное производство
    - Торцевая присадка ДСП, ДВП, МДФ, в том числе ламинированных изделий.
  • Производство дверей
    - Фрезерование пазов в торцах дверей.
    - Торцевая присадка.

Схема обработки

Конструкция станка

Цельная сварная рама

Конструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. Технологические пазы и площадки обрабатываются одновременно, благодаря чему станок работает точно.

Жесткие линейные направляющие

Данная деталь произведена тайваньской компанией PMI. Имеются смазочные картриджи. Направляющие придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы.

Косозубая рейка

Обеспечивает быстрое и точное передвижение узлов.

Мощный электрошпиндель

Станок оснащен электрошпинделем, в котором внедрены последние технологические достижения. Высокая мощность (2200 Вт) и скорость вращения (18000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ЛДСП, МДФ, пластик, акриловое стекло и другие.

Система принудительного охлаждения предотвращает перегрев станка. Шпиндель оснащен подшипниками их керамики, которые не требуют обслуживания и функционируют при сложных внешних условиях.

Точные и надежные серводвигатели

На всех осях станка установлены тайваньские серводвигатели, конструкция и характеристики которых обеспечивают высокую скорость и качество изделий, а также эффективную и стабильную работу в течение длительного времени. Система обратной связи передает на устройство данные о повороте вала, что предотвращает появление бракованных изделий.

Автоматический контроллер высоты изделия

Датчики производства США сверхточно считывают положение заготовки по высоте. Система анализирует интенсивность и расстояние – такой режим двойного обучения позволяет четко определять позицию объекта без применения отражателя света. Контроллер легко настраивается с помощью панели управления.

Узел находится в прочном стальном корпусе с высокой степенью защиты (IP69K), что защищает его от механических повреждений, перетяжки и вибрации.

Практичная панель управления

Позволяет легко и быстро настроить необходимые для работы параметры.

Прижимной цилиндр

Система смазки

Предотвращает повреждение различных узлов станка из-за недостаточности смазки или ее избытка.

Высококачественные электрические компоненты

Разработаны и изготовлены лидером в своей отрасли – немецкой компанией Schneider Electric.

Комплектация

№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель, (воздушное охлаждение) 2 2,2 кВт 18 000 об/мин
2 Частотный преобразователь 2
3 Пульт управления станком 1
4 Серводвигатели 3
5 Линейные направляющие прямоугольного сечения 2
6 Передача при помощи косозубых реек 2 HIWIN
7 Шарико-винтовая передача по оси Z 1 HIWIN
8 Система управления 1
9 Интеллектуальная система лазерного сканирования 1 BANNER (США)
10 Набор гаечных ключей для обслуживания станка 1
11 Ящик с ЗИП 1
12 Руководство пользователя 1 на русском языке

Технические характеристики

Длина заготовки, мм 160 x 2440
Ширина заготовки, мм 40 x 1200
Максимальная толщина заготовки, мм 50
Максимальная глубина сверления, мм 40
Тип передачи Косозубые рейки
Тип электродвигателей перемещения Сервопривод
Частота вращения шпинделя, об/мин 0 - 18 000
Мощность шпинделя, кВт 2,2
Тип охлаждения шпинделя воздушное
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 9,2

Габаритные размеры (в упаковке)

Длина, мм 3100
Ширина, мм 1360
Высота, мм 1060
Вес брутто, кг 620

Транспортные данные

Количество мест 1
Место: 1
Длина 3,1 м
Ширина 1,35 м
Высота 1,06 м
Вес (место 1) 620 кг
Объём 4,44 м³
Общий вес 620кг
Общий объём 4,44 м³

Характеристики

Основные характеристики

  • Диапазон скоростей шпинделя, об/мн
    0 - 18 000
  • Вес, кг
    620
  • Мин. размеры заготовки, мм
    160 х 40 х 50
  • Тип передачи
    Косозубые рейки
  • Ширина заготовки, мм
    40 x 1200
  • Длина заготовки, мм
    160 x 2440
  • Установленная мощность, кВт
    9,2
  • Частота тока, Гц
    50
  • Тип охлаждения шпинделя
    Воздушное
  • Мощность шпинделя, кВт
    2,2
  • Тип двигателя
    Сeрвопривод
  • Размеры станка (Д x Ш x В), мм
    3100 x 1360 x 1060
  • Макс. размеры заготовки, мм
    2440 х 1200 х 50
  • Макс. толщина заготовки, мм
    50
  • Макс. глубина сверления, мм
    40
  • Напряжение, В
    380
