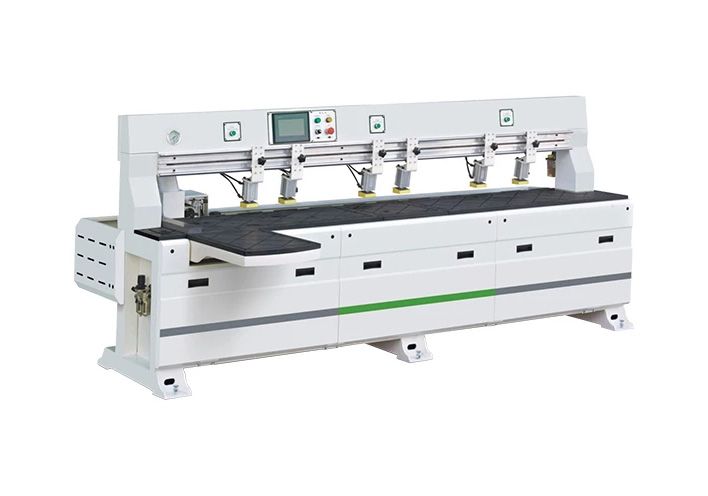

Торцевой присадочный станок с ЧПУ WoodTec EDM 2440
Артикул: EDM 2440
Станок с ЧПУ и мощными серводвигателями WoodTec EDM 2440 используется для сверления и фрезерования в торце заготовки. Его конструкция и характеристики обеспечивают высокий уровень автоматизации и качества, а также на 70% повышают производительность работы.
Описание
Станок с ЧПУ и мощными серводвигателями WoodTec EDM 2440 используется для сверления и фрезерования в торце заготовки.
Его конструкция и характеристики обеспечивают высокий уровень автоматизации и качества, а также на 70% повышают производительность работы.
Обрабатываемые материалы
- Дерево
- ЛДСП
- МДФ
- Фанера
- Любые полистиролы
- Искусственный камень
- Акриловое стекло и оргстекло
- Модельный пластик
Сферы применения
- Мебельное производство

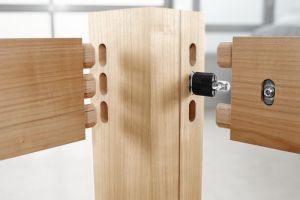

- Торцевая присадка ДСП, ДВП, МДФ, в том числе ламинированных изделий. - Производство дверей
- Фрезерование пазов в торцах дверей.
- Торцевая присадка.
 |
 |
 |

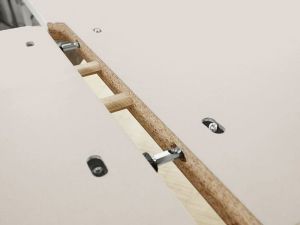

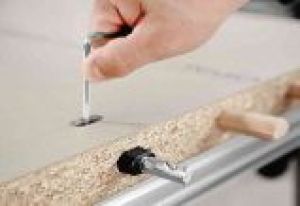

Схема обработки
Конструкция станка
 |

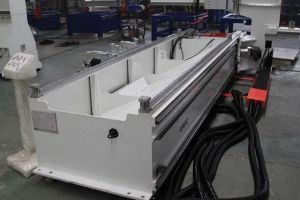

Цельная сварная рамаКонструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. Технологические пазы и площадки обрабатываются одновременно, благодаря чему станок работает точно. |
 |

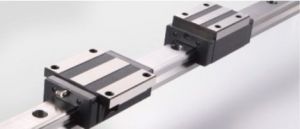

Жесткие линейные направляющиеДанная деталь произведена тайваньской компанией PMI. Имеются смазочные картриджи. Направляющие придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы. |
 |

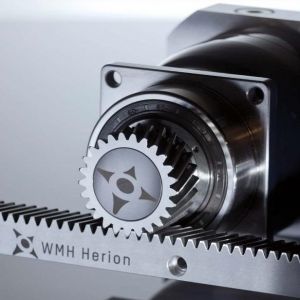

Косозубая рейкаОбеспечивает быстрое и точное передвижение узлов. |
 |

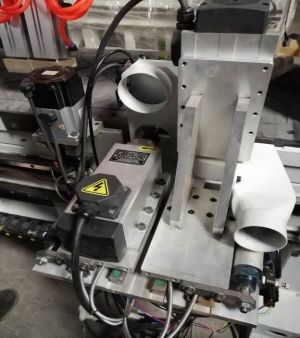

Мощный электрошпиндельСтанок оснащен электрошпинделем, в котором внедрены последние технологические достижения. Высокая мощность (2200 Вт) и скорость вращения (18000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ЛДСП, МДФ, пластик, акриловое стекло и другие. Система принудительного охлаждения предотвращает перегрев станка. Шпиндель оснащен подшипниками их керамики, которые не требуют обслуживания и функционируют при сложных внешних условиях. |
 |

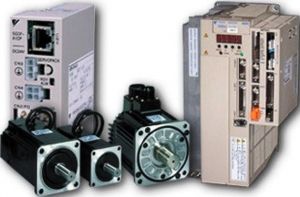

Точные и надежные серводвигателиНа всех осях станка установлены тайваньские серводвигатели, конструкция и характеристики которых обеспечивают высокую скорость и качество изделий, а также эффективную и стабильную работу в течение длительного времени. Система обратной связи передает на устройство данные о повороте вала, что предотвращает появление бракованных изделий. |
 |

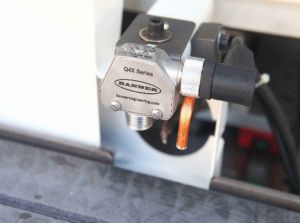

Автоматический контроллер высоты изделияДатчики производства США сверхточно считывают положение заготовки по высоте. Система анализирует интенсивность и расстояние – такой режим двойного обучения позволяет четко определять позицию объекта без применения отражателя света. Контроллер легко настраивается с помощью панели управления. Узел находится в прочном стальном корпусе с высокой степенью защиты (IP69K), что защищает его от механических повреждений, перетяжки и вибрации. |
 |

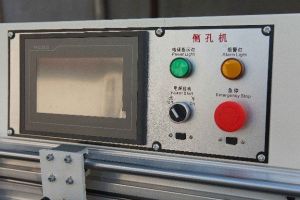

Практичная панель управленияПозволяет легко и быстро настроить необходимые для работы параметры. |
 |

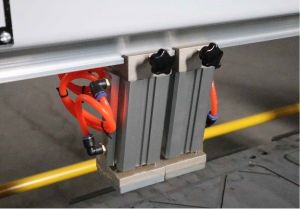

Прижимной цилиндр |
 |

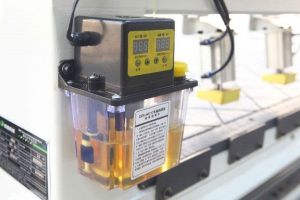

Система смазкиПредотвращает повреждение различных узлов станка из-за недостаточности смазки или ее избытка. |
 |

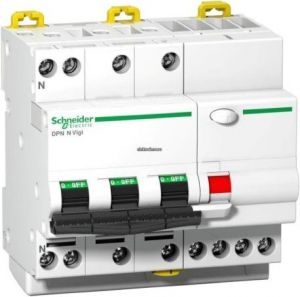

Высококачественные электрические компонентыРазработаны и изготовлены лидером в своей отрасли – немецкой компанией Schneider Electric. |
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель, (воздушное охлаждение) | 1 | 2,2 кВт 18 000 об/мин |
| 2 | Частотный преобразователь | 1 | |
| 3 | Пульт управления станком | 1 | |
| 4 | Серводвигатели | 3 | |
| 5 | Линейные направляющие прямоугольного сечения | 2 | |
| 6 | Передача при помощи косозубых реек | 2 | HIWIN |
| 7 | Шарико-винтовая передача по оси Z | 1 | HIWIN |
| 8 | Система управления | 1 | |
| 9 | Интеллектуальная система лазерного сканирования | 1 | BANNER (США) |
| 10 | Набор гаечных ключей для обслуживания станка | 1 | |
| 11 | Ящик с ЗИП | 1 | |
| 12 | Руководство пользователя | 1 | на русском языке |
Технические характеристики
| Длина заготовки, мм | 160 x 2440 |
| Ширина заготовки, мм | 40 x 1200 |
| Максимальная толщина заготовки, мм | 50 |
| Максимальная глубина сверления, мм | 40 |
| Тип передачи | Косозубые рейки |
| Тип электродвигателей перемещения | Сервопривод |
| Частота вращения шпинделя, об/мин | 0 - 18 000 |
| Мощность шпинделя, кВт | 2,2 |
| Тип охлаждения шпинделя | воздушное |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 7 |
Габаритные размеры (в упаковке)
| Длина, мм | 3100 |
| Ширина, мм | 1360 |
| Высота, мм | 1060 |
| Вес брутто, кг | 600 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3,1 м |
| Ширина | 1,35 м |
| Высота | 1,06 м |
| Вес (место 1) | 600 кг |
| Объём | 4,44 м³ |
| Общий вес | 600кг |
| Общий объём | 4,44 м³ |
Характеристики
Основные характеристики
-
Диапазон скоростей шпинделя, об/мн0 - 18 000
-
Мин. размеры заготовки, мм160 х 40 х 50
-
Тип передачиКосозубые рейки
-
Ширина заготовки, мм40 x 1200
-
Длина заготовки, мм160 x 2440
-
Установленная мощность, кВт7
-
Частота тока, Гц50
-
Тип охлаждения шпинделяВоздушное
-
Мощность шпинделя, кВт2,2
-
Тип двигателяСeрвопривод
-
Размеры станка (Д x Ш x В), мм3100 x 1360 x 1060
-
Макс. размеры заготовки, мм2440 х 1200 х 50
-
Макс. толщина заготовки, мм50
-
Макс. глубина сверления, мм40
-
Вес, кг600
-
Напряжение, В380
