Токарный станок с копировальным устройством WoodTec L 1450
Артикул: WoodTec L 1450
Станок WoodTec L 1450 используется для проведения токарных работ по дереву при изготовлении столярных изделий, лестниц, декоративных колонн и т.д. Обработка выполняется с помощью подручника или копира.
Описание
Станок WoodTec L 1450 используется для проведения токарных работ по дереву при изготовлении столярных изделий, лестниц, декоративных колонн и т.д. Обработка выполняется с помощью подручника или копира.
Сфера применения
Частные мастерские, малые и средние предприятия по изготовлению столярных изделий, лестниц и декоративных колонн.
Схема обработки
Примеры получаемых изделий
Конструкция станка
 |

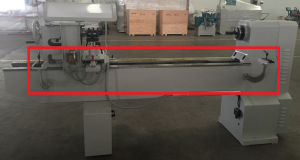

Жесткая рамаКаркас станка имеет дополнительные ребра. Одним из этапов его изготовления является термическая обработка сварных швов, которая снимает внутренние напряжения. Таким образом, конструкция получается жесткой и надежной, а также полностью гасит вибрации – это обеспечивает высокое качество деревянных изделий. |
 |

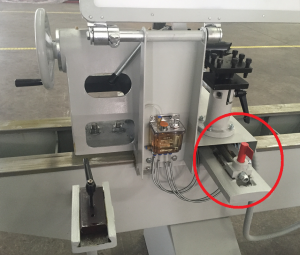

Копировальный щупПредназначен для копирования формы по шаблону. Смазочное устройствоСвоевременно и централизованно подает смазку, чтобы увеличить ресурс подвижных узлов станка. |
|
|

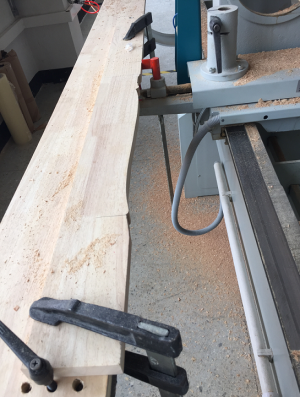

КопирНа противоположной от работника стороне установлены зажимы, которые фиксируют шаблон. |
 |

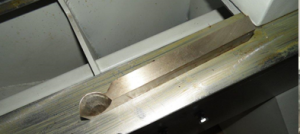

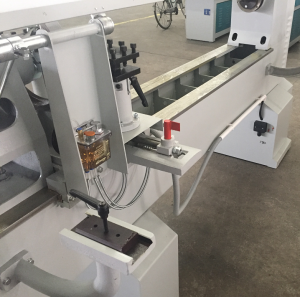

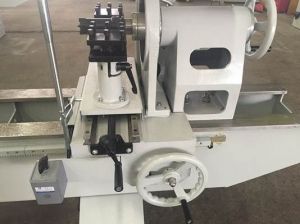

Передвижение суппортаУзел с резцами передвигается вдоль заготовки по направляющим посредством маховика и зубчатой передачи. Поперечное перемещение суппорта происходит по двум линейным направляющим с помощью рычага, который прижимает щуп к шаблону. Оператор самостоятельно определяет прижимное усилие в соответствии со сложностью конкретного участка. Все направляющие проходят тщательную обработку на фрезерных станках ЧПУ, что обеспечивает безупречную точность и плавность работы. |
|
|

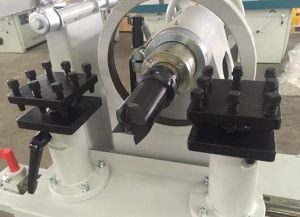

РезцедержателиБыстро и надежно закрепляют резцы. |
 |

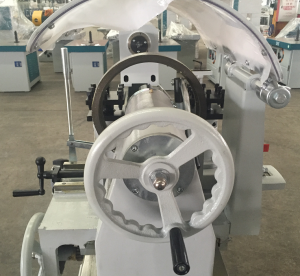

Массивная задняя бабкаОснащена большим маховиком, при вращении которого заготовка закрепляется. Прочная конструкция и большой вес бабки позволяет прочно удерживать материал на протяжении всего процесса обработки. |
 |

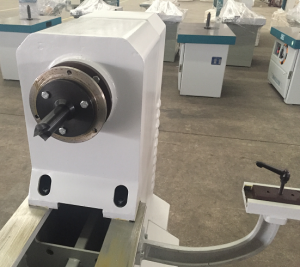

Массивная передняя бабкаВ нее можно установить кулачковый патрон, который необходимо приобрести дополнительно. |
 |
РезецСтанок поставляется опционально с одним резцом. |
Технические характеристики
| Наибольший диаметр обрабатываемого изделия, мм | 350 |
| Номинальная длина обработки при работе с копиром, мм | 1450 |
| Частота вращения шпинделя, об/мин | 750 / 1200 / 1750 / 2800 |
| Мощность электродвигателя, кВт | 2,2 |
| Вес, кг | 570 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 2,9 м |
| Ширина | 0,85 м |
| Высота | 1,5 м |
| Вес (место 1) | 570 кг |
| Объём | 3,69 м³ |
| Общий вес | 570 кг |
| Общий объём | 3,69 м³ |
Характеристики
Основные характеристики
-
Мощность двигателя, кВт2,2
-
Частота вращения шпинделя, об/мн750-2800
-
Вес, кг570
-
Наибольший диаметр обрабатываемого изделия, мм350
-
Номинальная длина обработки при работе с копиром, мм1450
