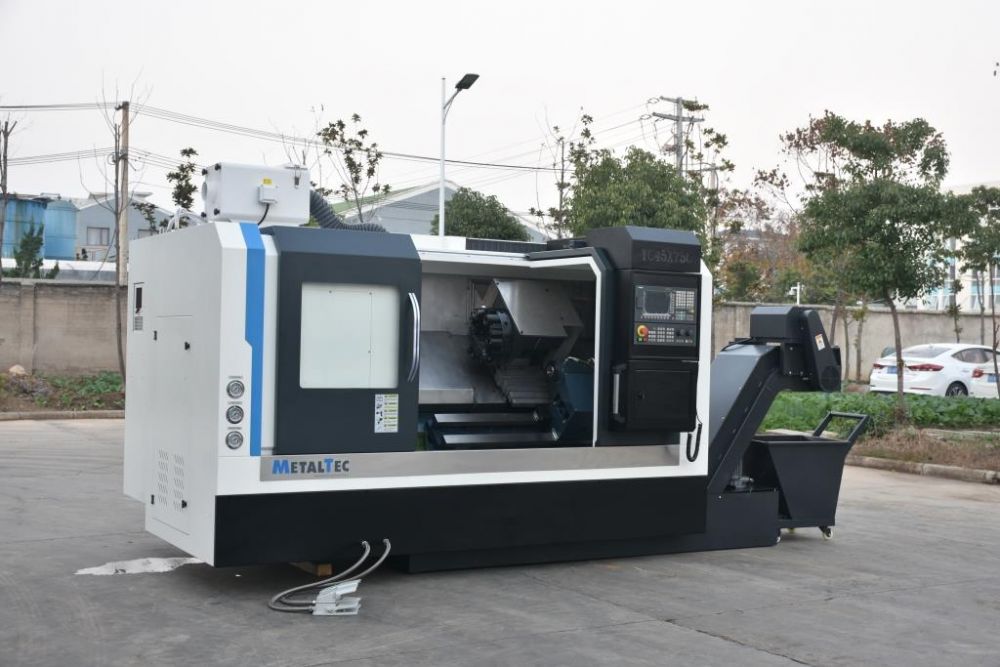

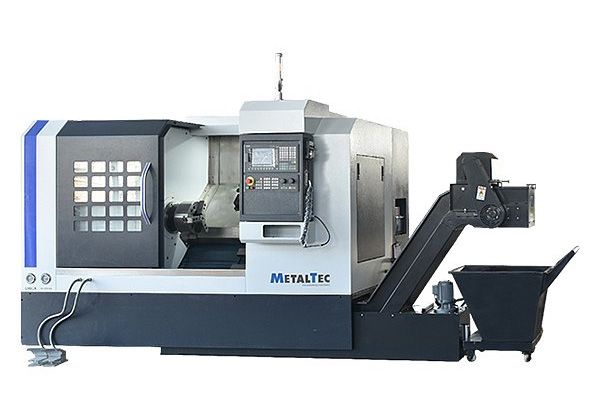

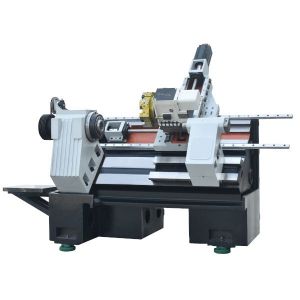

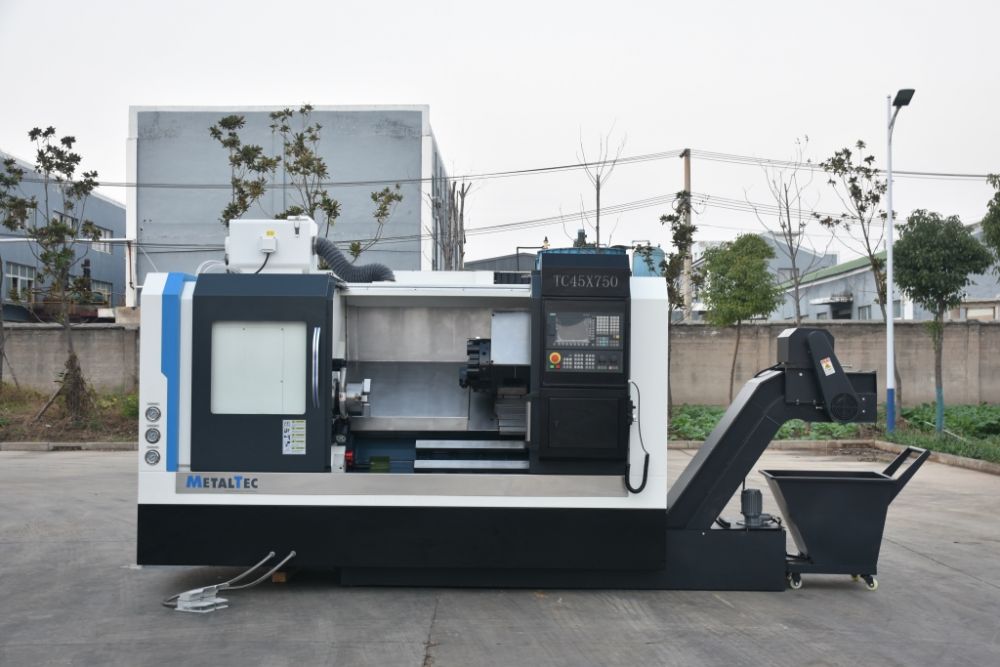

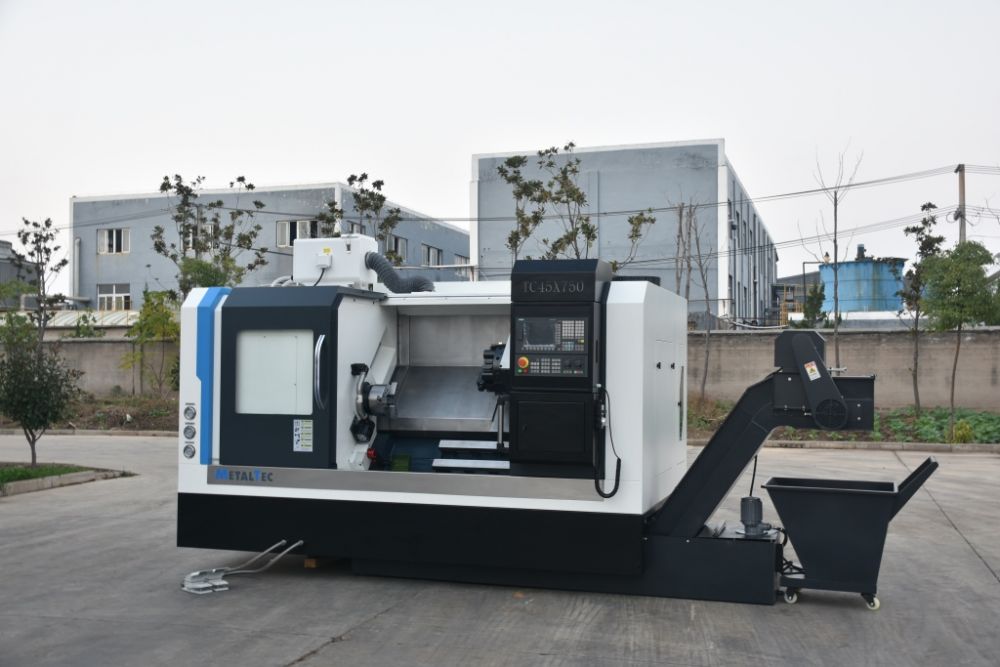

Токарный станок с ЧПУ и наклонной станиной MetalTec TC 45 x 750

Артикул: MT TC 45 x 750

Токарный станок MetalTec TC 45 x 750 оснащен качественными и надежными комплектующими от лидеров мирового рынка машиностроения. Они обеспечивают ему высокие технические характеристики и, следовательно, высокую точность и повторяемость обработки.

Описание

Токарный станок MetalTec TC 45 x 750 оснащен качественными и надежными комплектующими от лидеров мирового рынка машиностроения. Они обеспечивают ему высокие технические характеристики и, следовательно, высокую точность и повторяемость обработки.

Применение в промышленности

Основой станка является монолитная станина из чугуна. Ее жесткость и надежность позволяют выпускать продукцию крупными сериями без потерь в точности исполнения.

Компактные габариты позволяют удобно разместить станок в цехе, а система ЧПУ – эффективно автоматизировать работу предприятия.

Станок универсален – он применяется в сфере металлообработки и машиностроения, на опытных заводах, в профильных учебных заведениях.

Особенности

  • Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость.
  • Направляющие качения 35 мм (Тайвань).
  • Шарико-винтовая пара d = 32 мм (Тайвань).

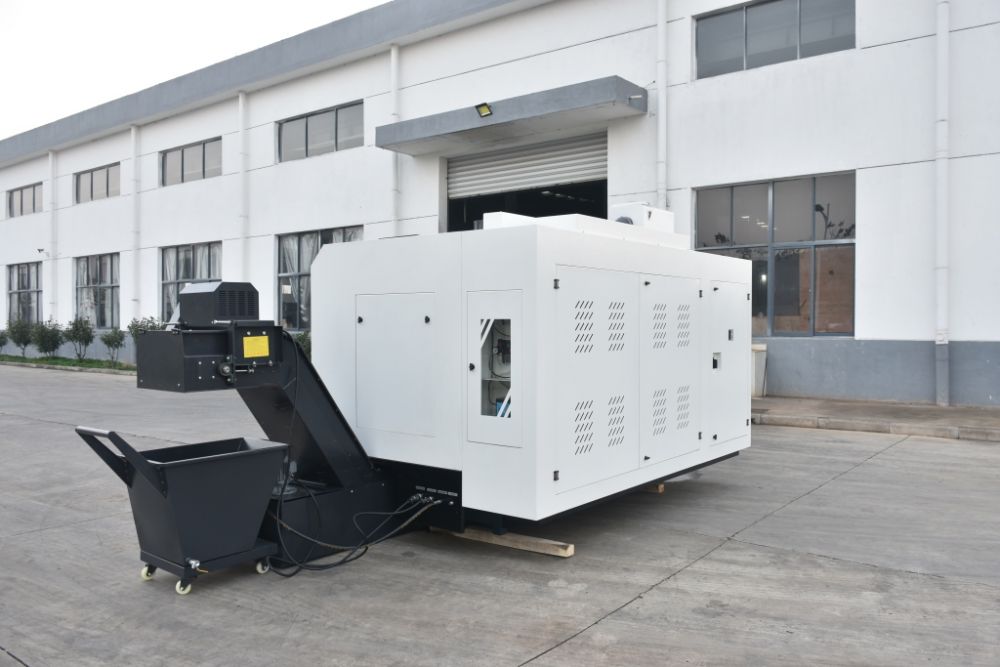

  • Полное кабинетное ограждение.
  • Проходное отверстие шпинделя 50 мм.
  • Станина имеет индукционную закалку с твердостью > HRC 55.
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность.

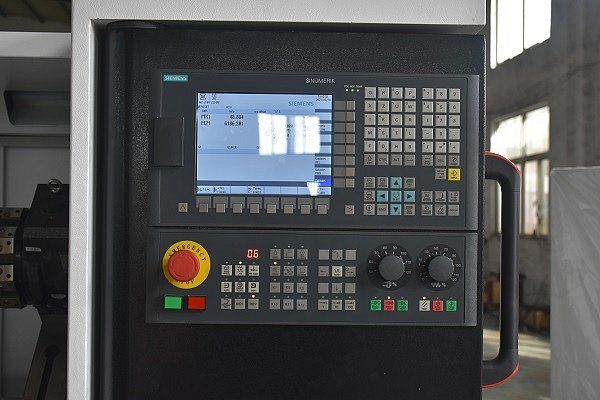

  • Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.

Преимущества

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия.
  • Эргономичный дизайн и удобное расположение основных модулей станка.
  • Станок компактный, занимает мало пространства на производстве.
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка.
  • Чугунная станина сводит на нет рабочие вибрации.
  • Мощный двигатель для стабильной и высоко производительной работы.
  • Система установки и смены инструмента для решения технических задач любой сложности.
  • Подача смазочно-охлаждающей жидкости в зону резки.
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.
  • Кабинетная защита.
  • Шкаф с электрокомпонентами, степень защиты IP54.

Конструкция станка

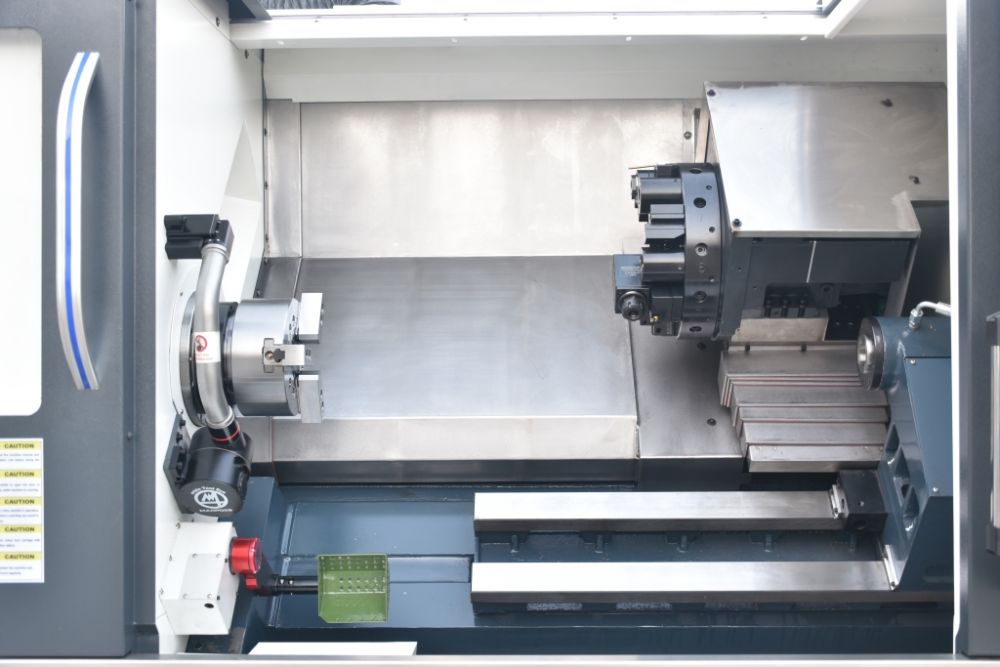

Защитная дверца

Защитная дверца

Предотвращает риск травмирования оператора в результате попадания на него металлической стружки или смазочно-охлаждающих жидкостей, а также контакта с работающим механизмом.

На станке установлен специальный датчик, который блокирует включение, если дверца открыта.

Станок выглядит современно и эргономично, благодаря дизайну и использованию качественной краски.

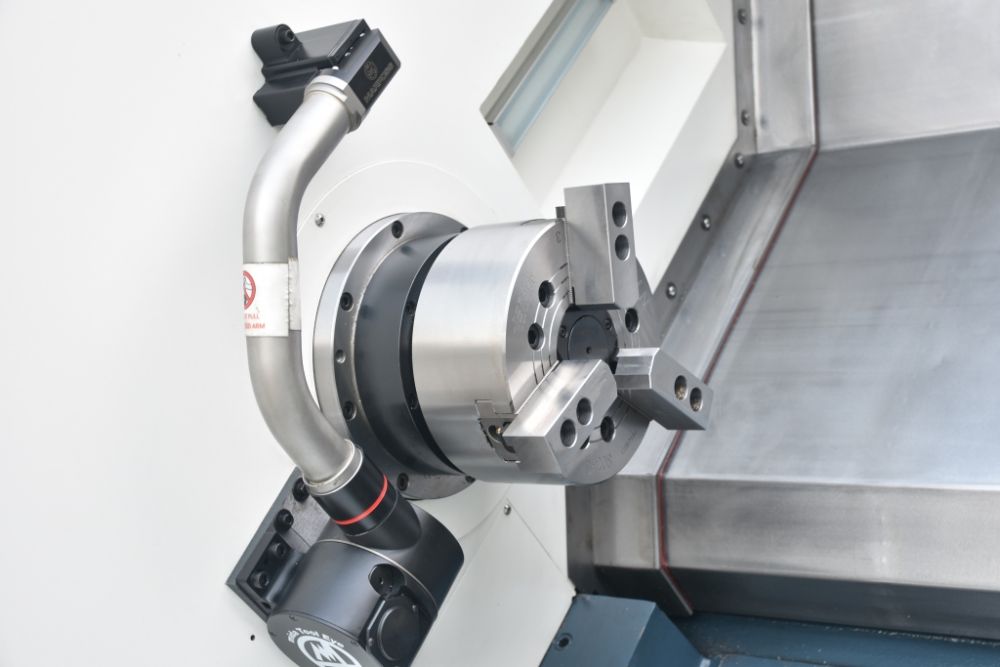

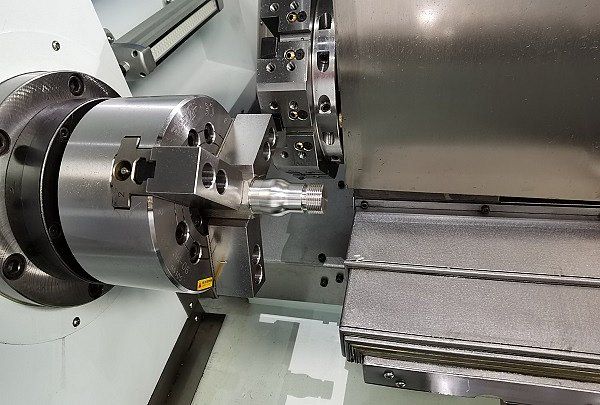

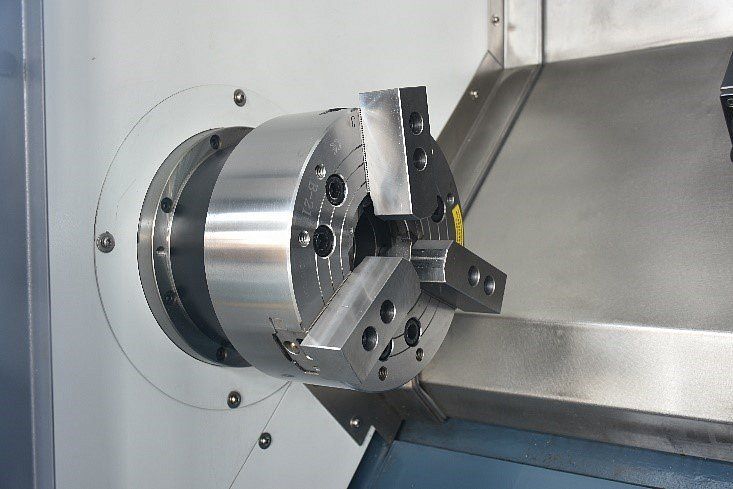

Гидравлический зажим

Гидравлический зажим

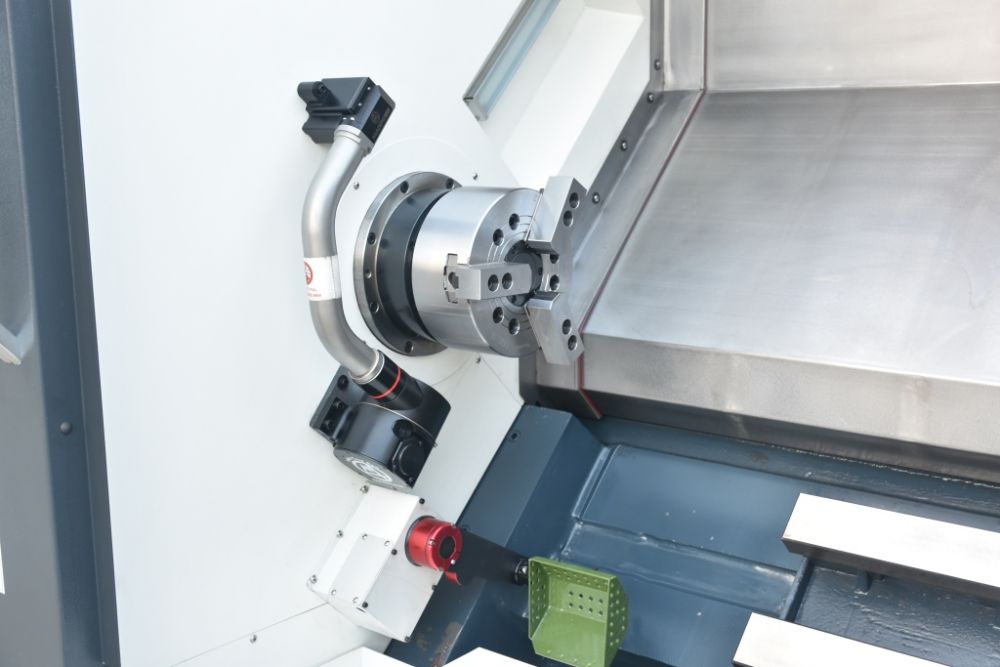

Позволяет быстро зафиксировать прутки и заготовки различной формы сечения – цилиндрической, четырех- или шестигранной и других.

Упруго деформируемые кулачки патрона одновременно двигаются в рабочем пространстве, обеспечивая тем самым высокую точность самоцентрирования изделия.

Диаметр патрона – 200 мм, погрешность – до 0,05-0,08 мм.

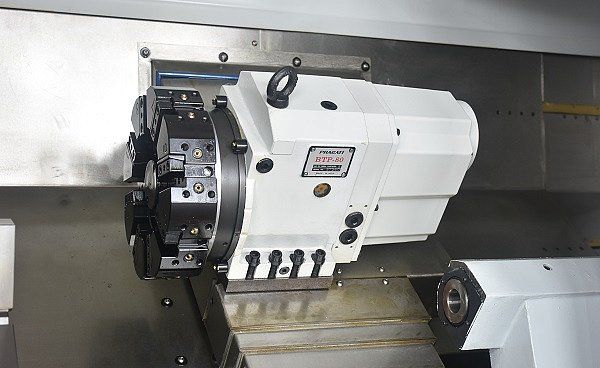

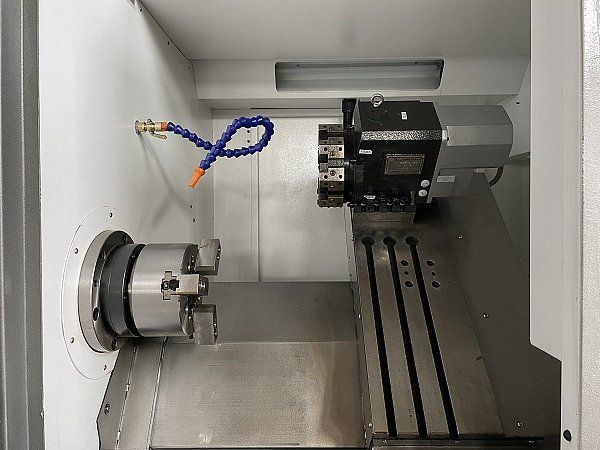

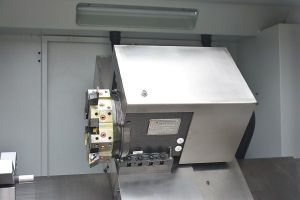

Увеличенная система фиксации инструмента

Увеличенная система фиксации инструмента

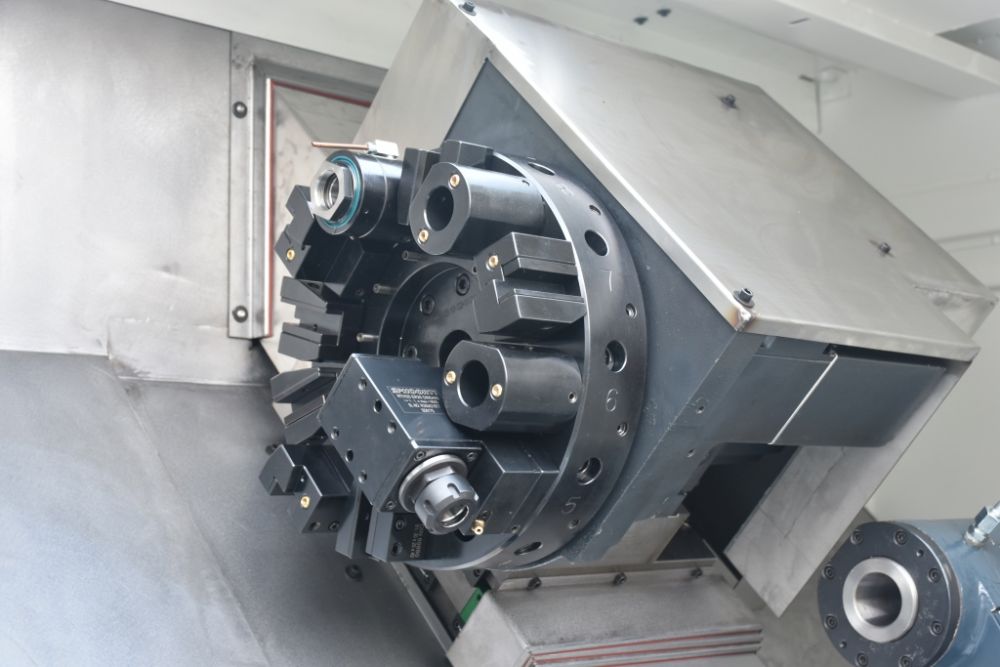

Восьмипозиционная головка револьверного типа значительно расширяет функциональные возможности станка, по сравнению с четырех- и шестипозиционными головками.

В частности, на такую головку можно установить резцы для обработки детали по внешнему диаметру. Размер инструмента – 20х20 мм. Диаметр расточного блока – 25 мм.

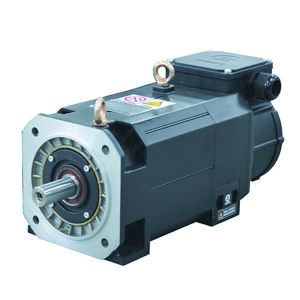

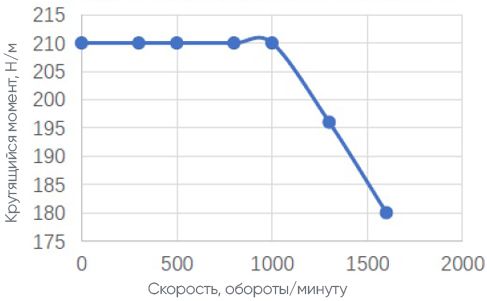

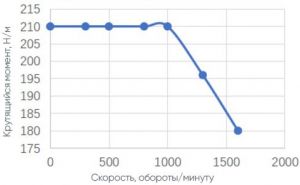

Мощный мотор

Мощный мотор

На главном приводе станка установлен серводвигатель, имеющий мощность 11/15 кВт.

Агрегат долговечен и устойчив к высоким перегрузкам и ударам. Способен надежно работать в течение получаса при 150% от номинальной мощности.

Мощный привод на осях X и Z

Мощный привод на осях X и Z

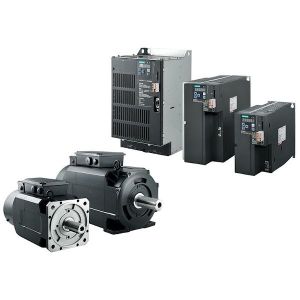

В приводную систему компании Siemens внедрены лучшие технологические идеи. Благодаря им, привод обладает высокой мощностью, быстрым разгоном, большим скоростным диапазоном и, следовательно, улучшает производительность предприятия.

Чугунное наклонное основание

Чугунное наклонное основание

Литая массивная станина выполнена из чугуна высокой прочности. Напряжение сплава снимается с помощью термической обработки. Виброопоры гасят колебания станка при работе, обеспечивают его жесткость и стабильность. Это значительно повышает качество готовых изделий.

Изнутри основание укреплено дополнительными ребрами, благодаря которым машина имеет неограниченный срок эксплуатации.

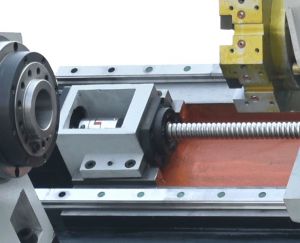

Надежные направляющие и шарико-винтовые передачи

Надежные направляющие и шарико-винтовые передачи

На станке установлены направляющие качения и шарико-винтовые передачи тайваньского производства. Комплектующие отличаются высокой технологичностью, скоростью, точностью и пределом нагрузки.

Данные узлы не требуют больших затрат на техническое обслуживание, благодаря системе автоматической подачи масла. Она сохраняет их характеристики – скорость, плавность хода и точность.

Защитный корпус для направляющих и ШВП

Защитный корпус для направляющих и ШВП

Телескопические кожухи защищают направляющие качения и шарико-винтовые передачи от попадания на них смазочно-охлаждающей жидкости и стружки. Это сохраняет рабочие характеристики станка и продлевает время его эксплуатации.

Кожухи из стали устанавливаются по осям X и Z.

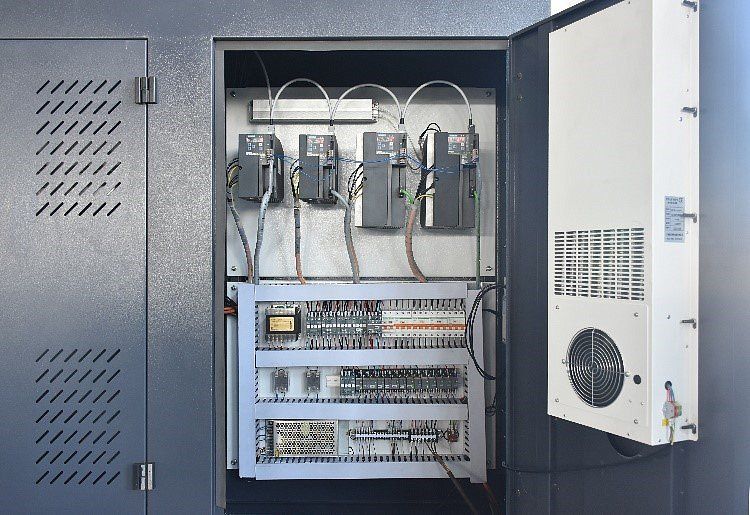

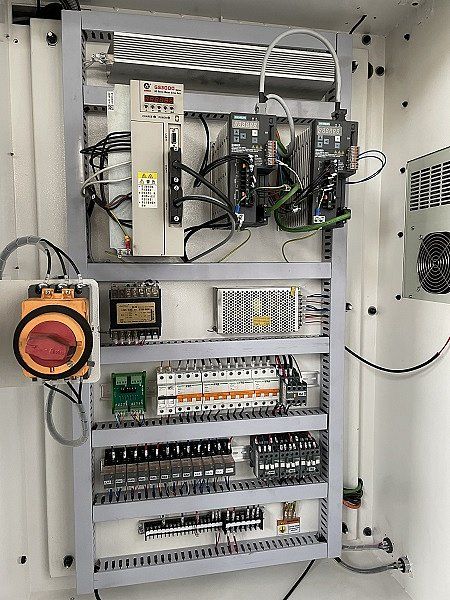

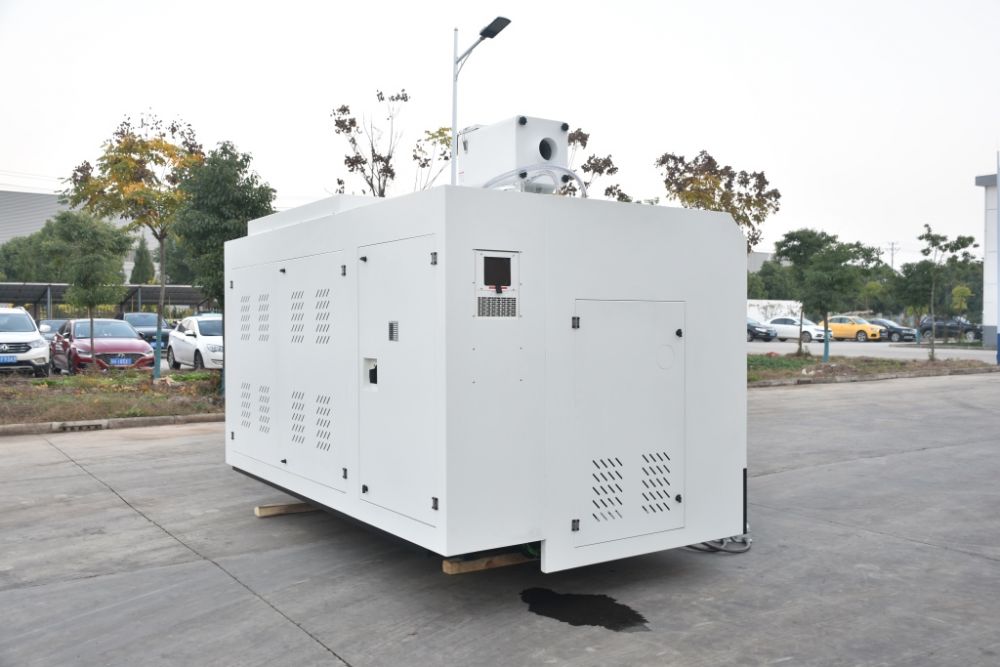

Защитный шкаф с электрическим оборудованием

Защитный шкаф с электрическим оборудованием

Обладает высокой надежностью, защищает электрооборудование от грязи, воды и других внешних факторов.

В шкафу установлена система кондиционирования, которая поддерживает в нем оптимальную температуру для электрических плат, контакторов и драйверов.

Компоненты для станка изготовлены лидерами мирового электротехнического рынка – немецким концерном Siemens (драйверы для серводвигателей) и французской компанией Schneider (контакторы). Таким образом, станок работает бесперебойно за счет качественного обмена данными между серводвигателем и системой управления.

Технические характеристики

Модель ТС 45 x 750
Расстояние между центрами, мм 750
Макс. диаметр обработки над станиной, мм 450
Макс. диаметр обработки над суппортом, мм 180
Тип станины Наклонная

Шпиндель

Максимальные обороты, об/мин 4000
Проходное отверстие шпинделя, мм 50
Торец шпинделя A 2 – 6
Диаметр патрона, мм 200

Перемещение суппорта

Ход по оси Х, мм 240
Ход по оси Z, мм 750

Х,Z ускоренное перемещение,
м/мин

15/15

Инструментальный резцедержатель

Тип 8-ми позиционная револьверная голова Pragati
Количество инструмента, шт. 8
Размер инструмента, мм 20 x 20

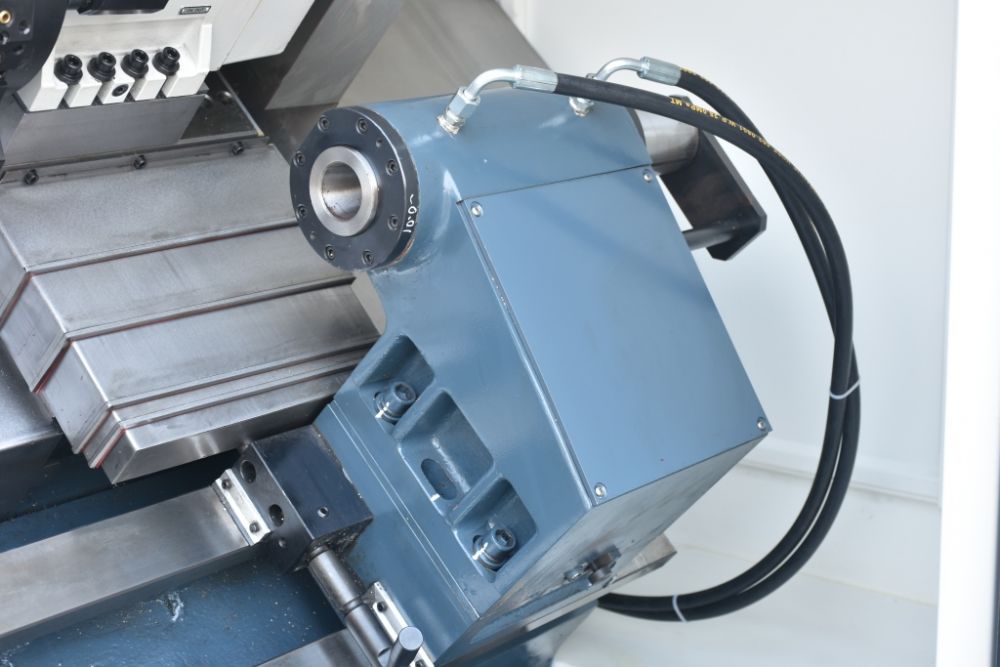

Задняя бабка

Тип Гидравлическая
Максимальное перемещение, мм 80
Конус MT4

Двигатель

Мощность двигателя, кВт 11 / 15
Насос СОЖ, Вт 120

Габаритные размеры

Длина, мм 3250
Ширина, мм 1800
Высота, мм 1800
Вес (нетто), кг 3700

Габаритные размеры в упаковке

Длина, мм 3350
Ширина, мм 2800
Высота, мм 2800
Вес (нетто), кг 3700

Комплектация

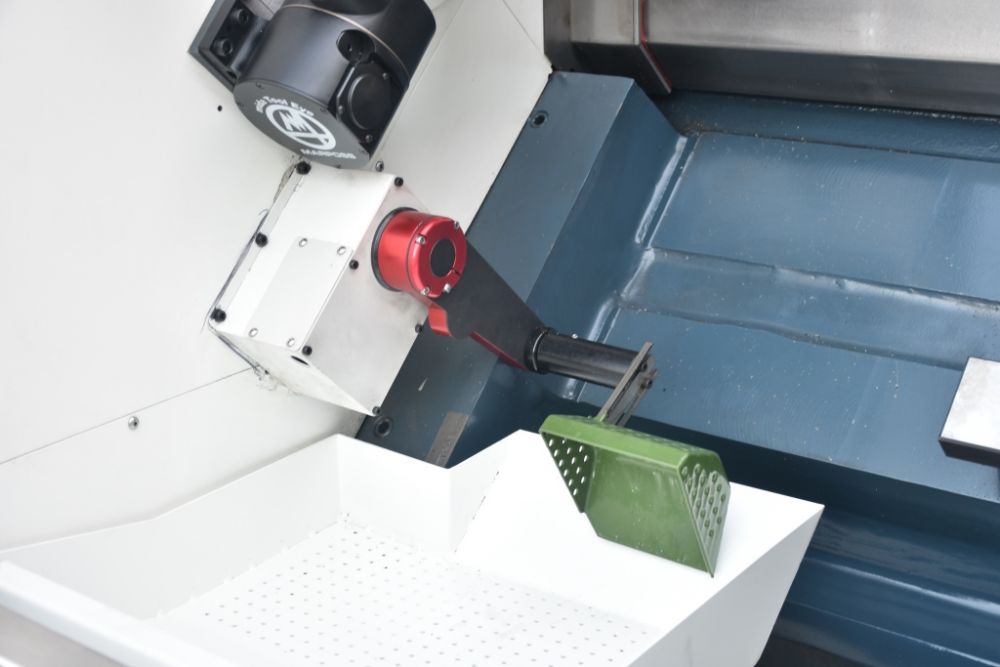

Комплектация Гидравлический патрон Револьверная голова Стружечный конвейер Деталеуловитель Стоимость
Стандарт + 8-позиционная 52 000 $
ПРОФИ + 8-позиционная + + 59 000 $
ПРОМ + 12-позиционная + + 69 000 $
ПРОМ+ + 12-позиционная приводная + + 79 000 $

Характеристики

Основные характеристики

  • Мощность главного привода, кВт
    11 / 15
  • Количество инструментов
    8
  • Ход по оси X, мм
    240
  • Быстрый ход по осям X/Z, м/мин
    15/15
  • Макс. Ø заготовки, мм
    450
  • Диаметр патрона, мм
    200
  • Макс. Ø заготовки над суппортом, мм
    180
  • Масса, кг
    3700
  • Задняя бабка
    Гидравлическая
  • Макс. Ø заготовки над станиной, мм
    450
  • Размеры станка (Д x Ш x В), мм
    3250x1800x1800
