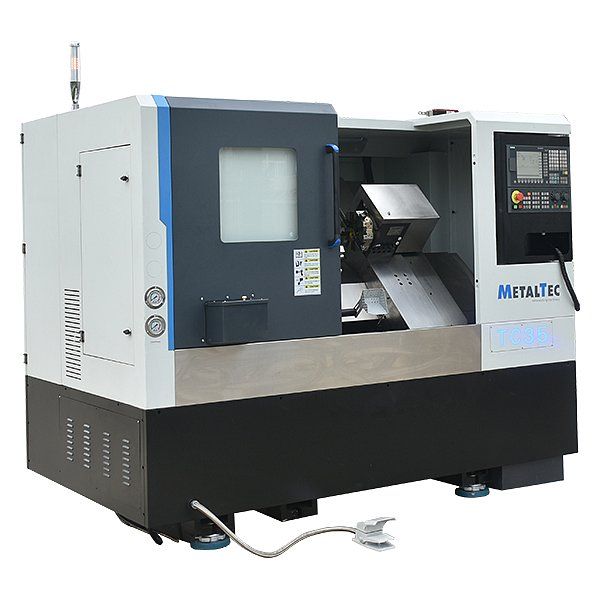

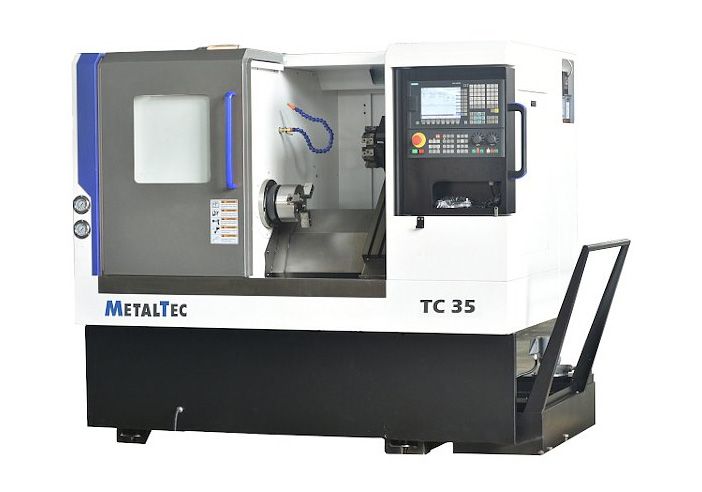

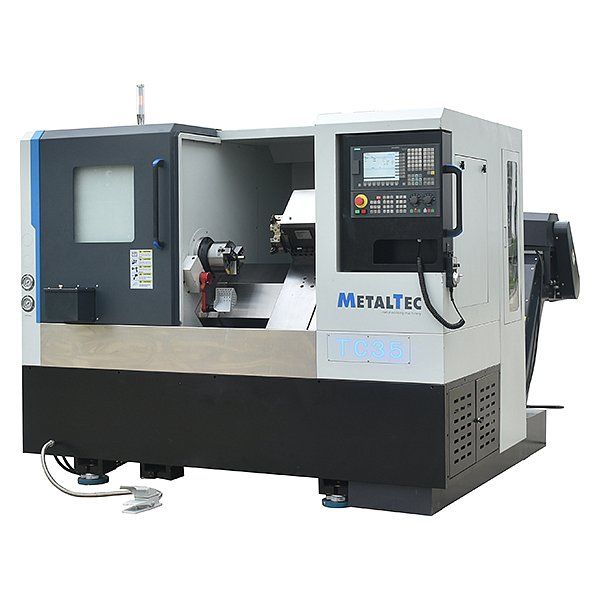

Защитная дверца

Предотвращает риск травмирования оператора в результате попадания на него металлической стружки или смазочно-охлаждающих жидкостей, а также контакта с работающим механизмом.

На станке установлен специальный датчик, который блокирует включение, если дверца открыта.

Станок выглядит современно и эргономично, благодаря дизайну и использованию качественной краски.

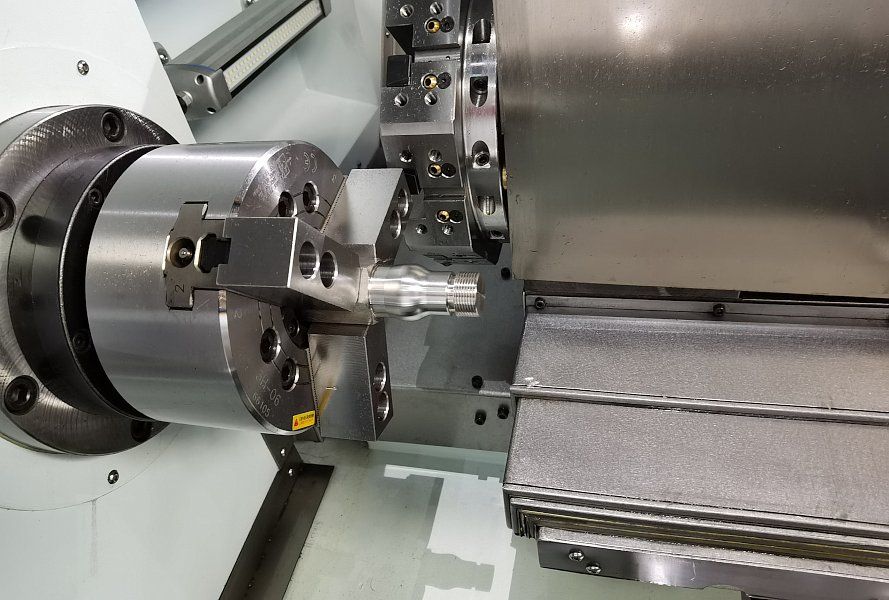

Гидравлический зажим

Позволяет быстро зафиксировать прутки и заготовки различной формы сечения – цилиндрической, четырех- или шестигранной и других.

Упруго деформируемые кулачки патрона одновременно двигаются в рабочем пространстве, обеспечивая тем самым высокую точность самоцентрирования изделия.

Диаметр патрона – 160 мм, погрешность – до 0,05-0,08 мм.

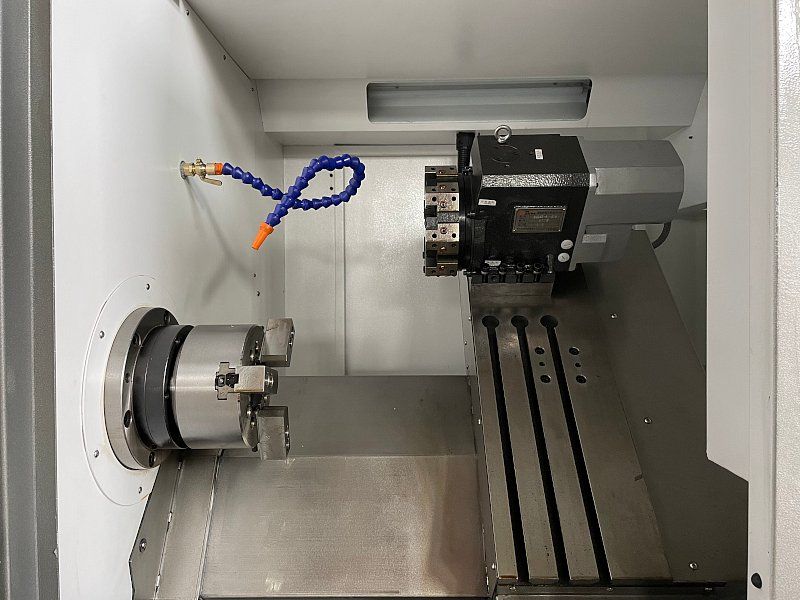

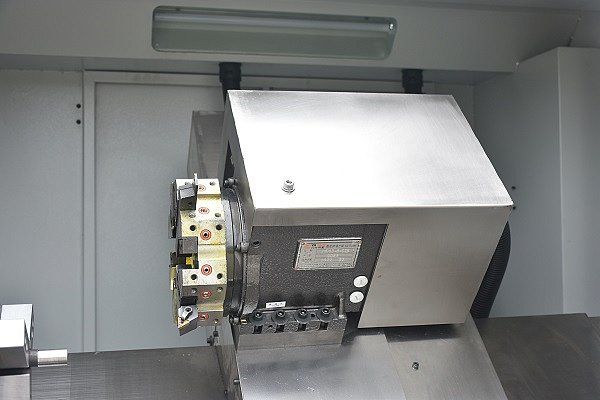

Увеличенная система фиксации инструмента

Восьмипозиционная головка револьверного типа значительно расширяет функциональные возможности станка, по сравнению с четырех- и шестипозиционными головками.

В частности, на такую головку можно установить резцы для обработки детали по внешнему диаметру. Размер инструмента – 20х20 мм. Диаметр расточного блока – 25 мм.

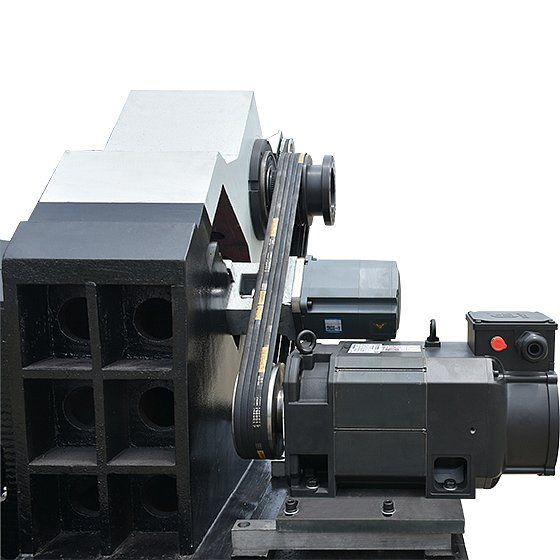

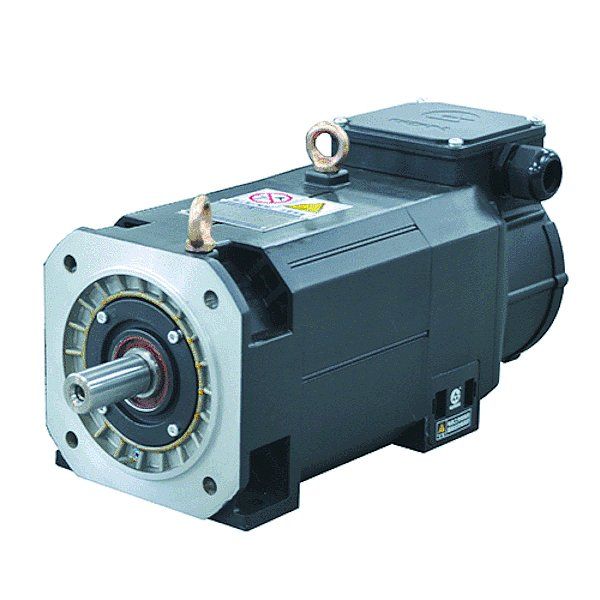

Мощный мотор

На главном приводе станка установлен серводвигатель, имеющий мощность 5,5/7,5 кВт.

Агрегат долговечен и устойчив к высоким перегрузкам и ударам. Способен надежно работать в течение получаса при 150% от номинальной мощности.

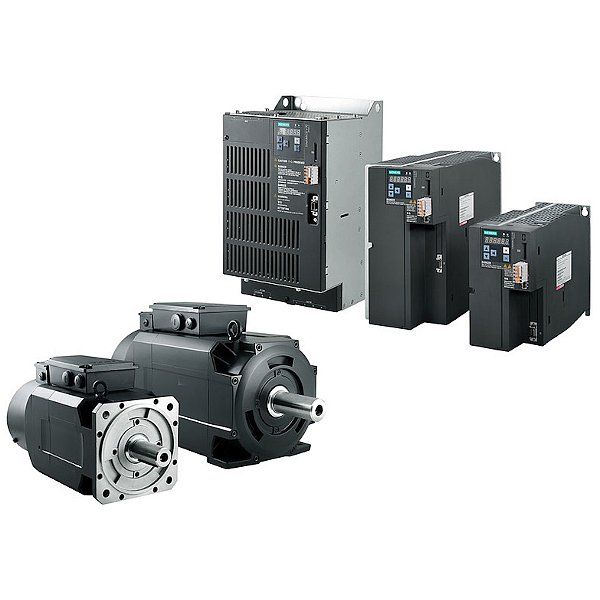

Мощный привод на осях X и Z

В приводную систему компании Siemens внедрены лучшие технологические идеи. Благодаря им, привод обладает высокой мощностью, быстрым разгоном, большим скоростным диапазоном и, следовательно, улучшает производительность предприятия.

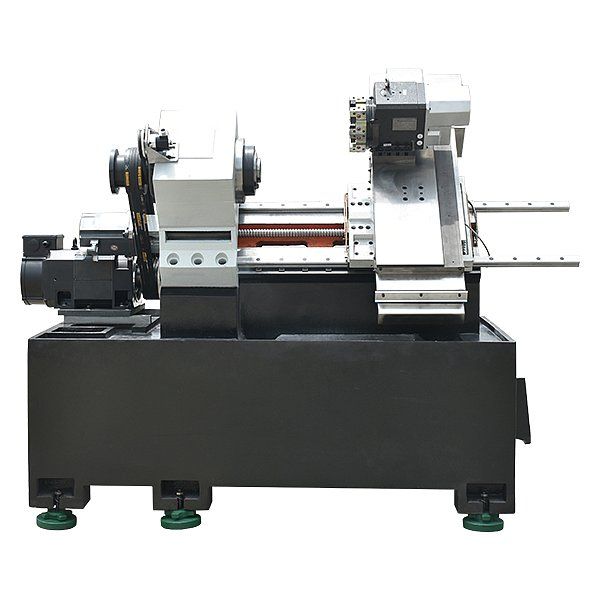

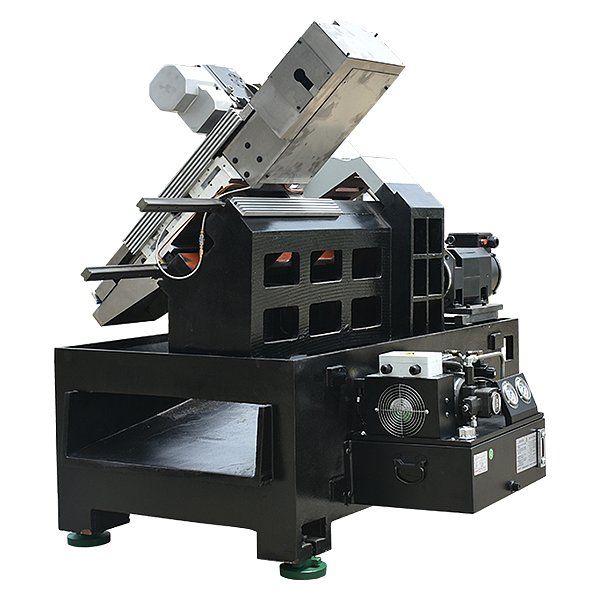

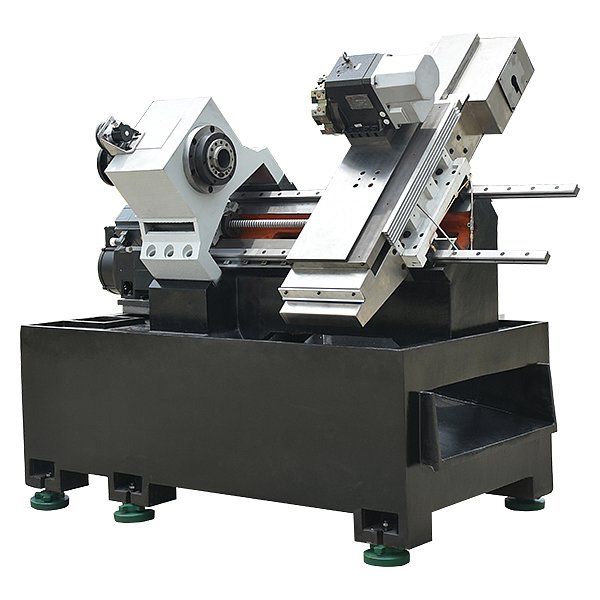

Чугунное наклонное основание

Литая массивная станина выполнена из чугуна высокой прочности. Напряжение сплава снимается с помощью термической обработки. Виброопоры гасят колебания станка при работе, обеспечивают его жесткость и стабильность. Это значительно повышает качество готовых изделий.

Изнутри основание укреплено дополнительными ребрами, благодаря которым машина имеет неограниченный срок эксплуатации.

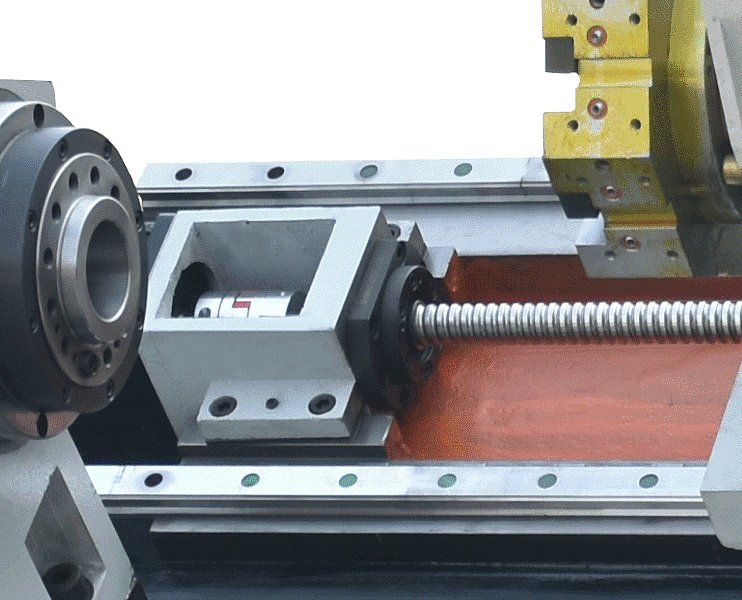

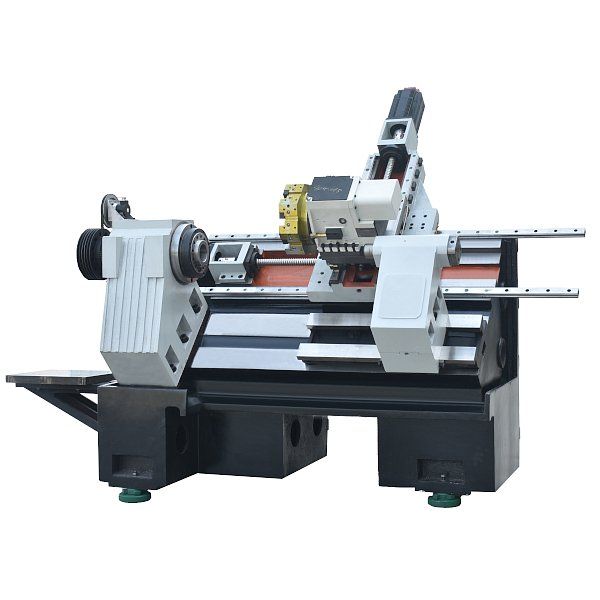

Надежные направляющие и шарико-винтовые передачи

На станке установлены направляющие качения и шарико-винтовые передачи тайваньской компании HIWIN. Ее продукция отличается высокой технологичностью, скоростью, точностью и пределом нагрузки.

Данные узлы не требуют больших затрат на техническое обслуживание, благодаря системе автоматической подачи масла. Она сохраняет их характеристики – скорость, плавность хода и точность.

Защитный корпус для направляющих и ШВП

Телескопические кожухи защищают направляющие качения и шарико-винтовые передачи от попадания на них смазочно-охлаждающей жидкости и стружки. Это сохраняет рабочие характеристики станка и продлевает время его эксплуатации.

Кожухи из стали устанавливаются по осям X и Z.

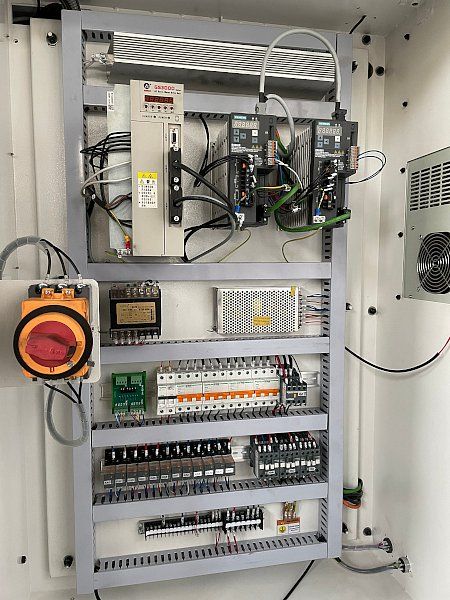

Защитный шкаф с электрическим оборудованием

Обладает высокой надежностью, защищает электрооборудование от грязи, воды и других внешних факторов.

В шкафу установлена система кондиционирования, которая поддерживает в нем оптимальную температуру для электрических плат, контакторов и драйверов.

Компоненты для станка изготовлены лидерами мирового электротехнического рынка – немецким концерном Siemens (драйверы для серводвигателей) и французской компанией Schneider (контакторы). Таким образом, станок работает бесперебойно за счет качественного обмена данными между серводвигателем и системой управления.

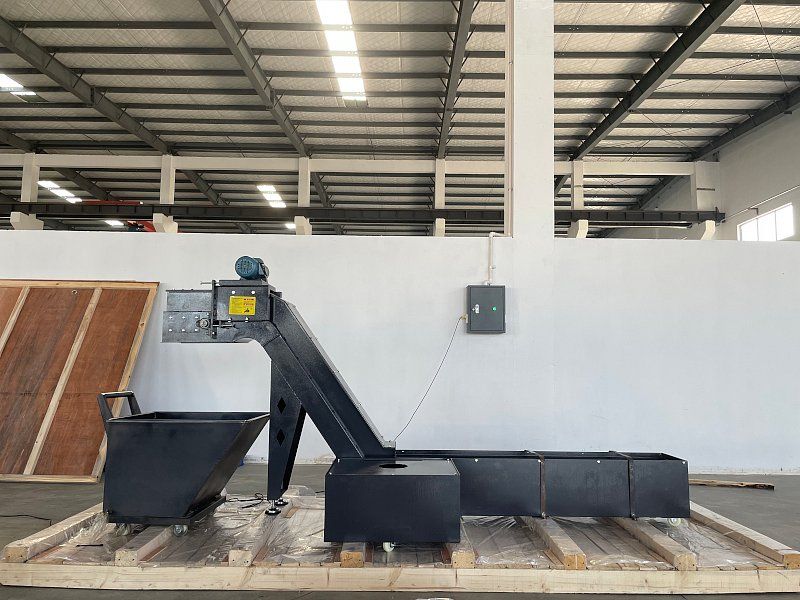

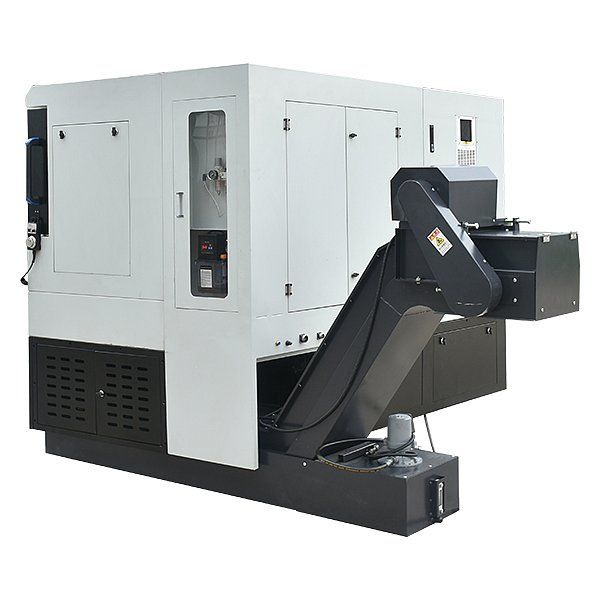

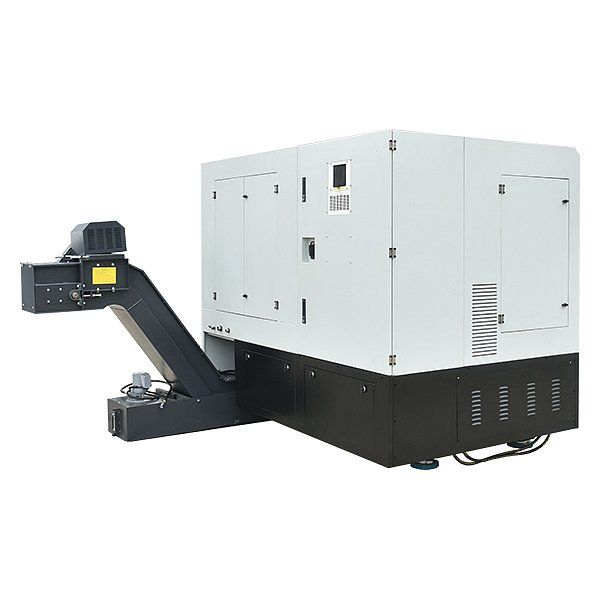

Лента для удаления стружки

Станок можно оснастить ленточным конвейером с тележкой, который удаляет лишнюю металлическую стружку. Это обеспечивает безопасность работы, предотвращает аварии и производственные травмы, продлевает срок службы оборудования.

Конвейер доступен в комплектации ПРОФИ.

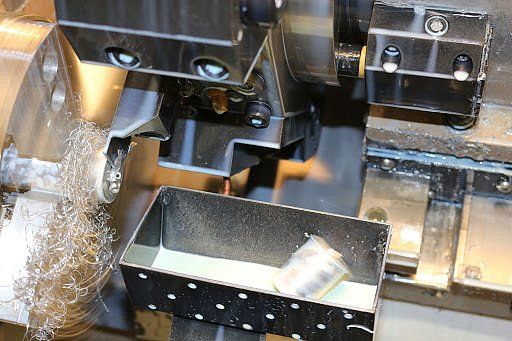

Ящик для готовых деталей

Обработанные изделия собираются в одном месте – таким образом ни одно из них не потеряется в помещении. Также это облегчает дальнейшую сортировку и упаковку деталей для последующей отправки заказчику.

Деталеуловитель доступен в комплектации ПРОФИ.

Х,Z ускоренное перемещение,
м/мин
