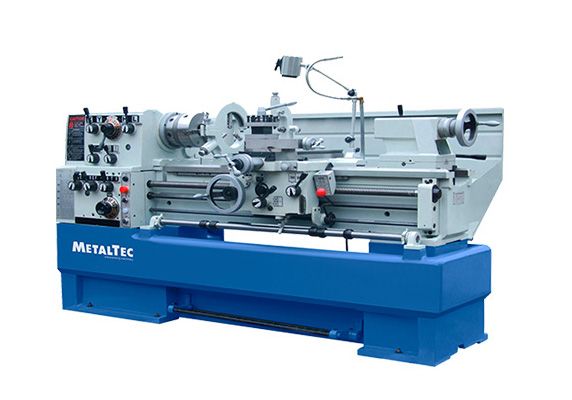

Токарный станок MetalTec SL 788 x 1500

Артикул: MT SL 788 x 1500

Универсальная машина MetalTec SL 788 x 1500 оснащена новейшими комплектующими, обладает высокой точностью и эффективностью. Станок позволяет качественно выполнять токарные работы, а также нарезать различные виды резьб.

Описание

Универсальная машина MetalTec SL 788 x 1500 оснащена новейшими комплектующими, обладает высокой точностью и эффективностью. Станок позволяет качественно выполнять токарные работы, а также нарезать различные виды резьб.

Применение в промышленности

На токарном станке MetalTec SL 788 x 1500 изготавливаются валы, шестеренки и диски различных типов. Поэтому машина широко используется в производстве автомобилей и локомотивов, а также в различных сферах тяжелой промышленности.

Отличительные особенности

  • Массивная конструкция станины из чугуна гарантирует работу без вибрации.
  • Макс размеры заготовки Ø 788 – 1500 мм.
  • Шлифованные направляющие.
  • Плавное изменение частоты вращения шпинделя.
  • Цифровая индикация частоты вращения.
  • Регулировка зазоров направляющих при помощи клиновых планок.
  • Защитный экран патрона с концевым выключателем.
  • Обрезиненные опоры станка предотвращают скольжение.

Конструкция станка

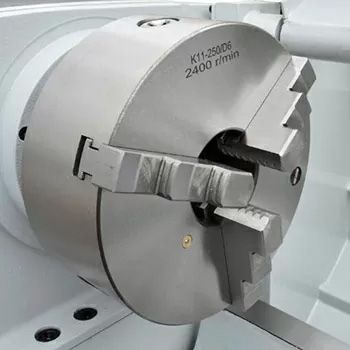

Надежное зажимное устройство

Надежное зажимное устройство

Токарный патрон и планшайба обеспечивают надежное закрепление заготовки на шпинделе с роликовыми подшипниками, который вращается в двух направлениях.

Патрон оснащен защитным экраном. В базовую комплектацию также входит трех- и четырехкулачковая планшайба.

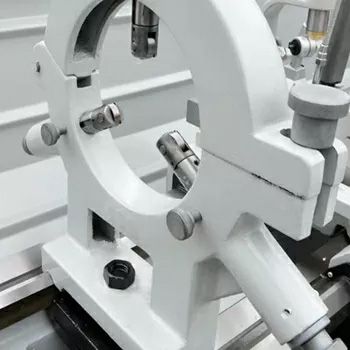

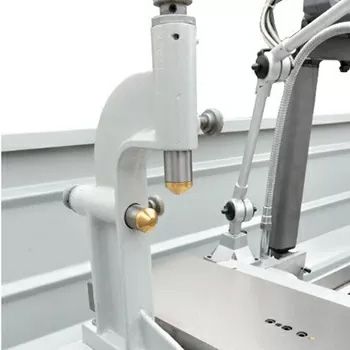

Дополнительные опоры для заготовки

Дополнительные опоры для заготовки



Дополнительные опоры для заготовки

Люнеты подвижной и неподвижной конструкции обеспечивают устойчивость и точность заготовки, предотвращают деформацию и повреждение изделия или компонентов станка.

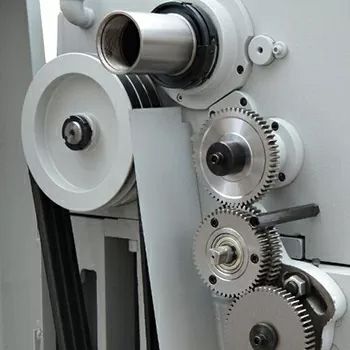

Эффективный и долговечный мотор



Эффективный и долговечный мотор

Станок оснащен электродвигателем мощностью 7,5 кВт, который с оптимальной скоростью вращает шпиндель и обрабатываемую деталь. Частота оборотов плавно изменяется в двух диапазонах.

Качественные комплектующие двигателя обеспечивают высокую эффективность, стабильность и долгий срок эксплуатации.

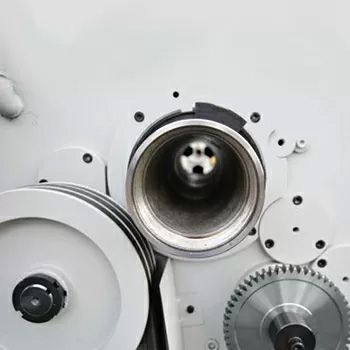

Шпиндельное отверстие большого диаметра



Шпиндельное отверстие большого диаметра

Диаметр проходного отверстия шпинделя станка – 80 мм. Это дает возможность пользователям решать широкий спектр производственных задач.

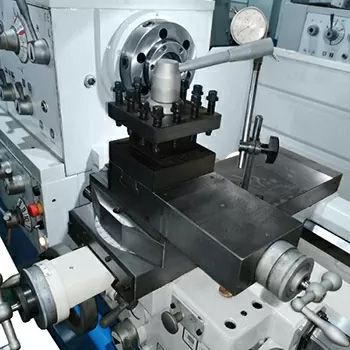

Прочная фиксация инструмента

Прочная фиксация инструмента

Токарные резцы и державки надежно фиксируются мощным суппортом, оснащенным четырехпозиционной резцедержкой. Клиновые планки позволяют регулировать зазоры между направляющими. Высокая устойчивость и отсутствие вибраций обеспечиваются чугунной станиной.

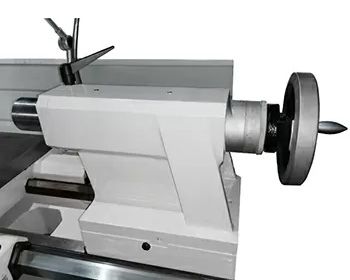

Упорная бабка станка

Упорная бабка станка

Задняя бабка целиком отлита из чугуна. Имеет возможность установки вращающихся центров, а также регулировки смещения, что позволяет обтачивать конусы.

Технические характеристики

Модель SL 788 x 1500
Диаметр обработки над станиной, мм 560
Диаметр обработки со съёмным мостиком, мм 788
Расстояние между центрами, мм 1500
Длина выемки (ГАП), мм 200
Ширина станины, мм 350
Торец шпинделя D 1 – 8
Диаметр отверстия в шпинделе, мм 80
Конус шпинделя MT 7
Количество скоростей шпинделя, шт. 12
Скорость вращения шпинделя, об/мин 25 – 1600
Макс. ход верхнего суппорта, мм 130
Макс. ход крестового суппорта, мм 326
Шаг подающего винта, мм 6
Макс. сечение режущего инструмента, мм 25 х 25
Количество продольных подач, шт. 35
Диапазон продольной подачи, мм/об 0,059 – 1,646
Количество поперечных подач, шт. 35
Диапазон поперечной передачи, мм/об 0,020 – 0,573
Количество метрических резьб, шт. 47
Метрическая резьба, мм 0,2 – 14
Количество дюймовых резьб, шт. 60
Дюймовая резьба, TPI 2 – 112
Количество диаметральных резьб, шт. 50
Диаметральная резьба, DP 4 – 112
Количество модульных резьб, шт. 34
Модульная резьба, MP 0,1 – 7
Диаметр пиноли задней бабки, мм 75
Ход пиноли задней бабки, мм 180
Размер конусного отверстия пиноли задней бабки MT 5
Мощность двигателя, кВт 7,5
Мощность двигателя подачи СОЖ, кВт 0,1

Габаритные размеры

Длина, мм 3400
Ширина, мм 1120
Высота, мм 1430

Габаритные размеры в упаковке

Длина, мм 3460
Ширина, мм 1130
Высота, мм 1820
Вес (нетто), кг 2720
Вес (брутто), кг 3110

Комплектация

  • 3-кулачковый патрон 200 мм.
  • 4-кулачковый патрон 250 мм.
  • Система охлаждения.
  • Вспомогательный источник света.
  • Педаль остановки в случае возникновения сбоя обработки.
  • Неподвижный люнет.
  • Подвижный люнет.
  • Быстросменный инструментальный держатель резцов.
  • Инструмент для обслуживания станка.
