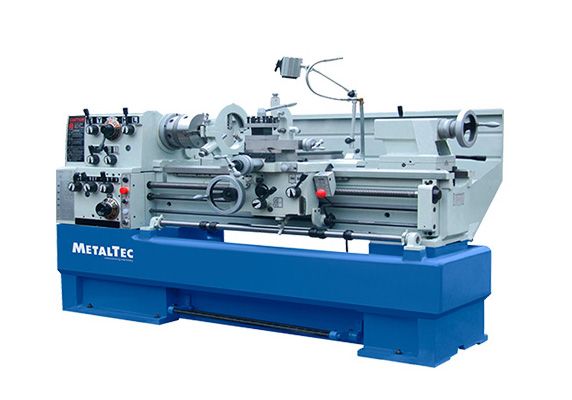

Токарный станок MetalTec SL 640 x 1000
Артикул: MT SL 640 x 1000
Универсальная машина MetalTec SL 640 x 1000 оснащена новейшими комплектующими, обладает высокой точностью и эффективностью. Станок позволяет качественно выполнять токарные работы, а также нарезать различные виды резьб.
Описание
Универсальная машина MetalTec SL 640 x 1000 оснащена новейшими комплектующими, обладает высокой точностью и эффективностью. Станок позволяет качественно выполнять токарные работы, а также нарезать различные виды резьб.
Применение в промышленности
На токарном станке MetalTec SL 640 x 1000 изготавливаются валы, шестеренки и диски различных типов. Поэтому машина широко используется в производстве автомобилей и локомотивов, а также в различных сферах тяжелой промышленности.
Отличительные особенности
- Массивная конструкция станины из чугуна гарантирует работу без вибрации.
- Макс размеры заготовки Ø 640 – 1000 мм.
- Шлифованные направляющие.
- Плавное изменение частоты вращения шпинделя.
- Цифровая индикация частоты вращения.
- Регулировка зазоров направляющих при помощи клиновых планок.
- Защитный экран патрона с концевым выключателем.
- Обрезиненные опоры станка предотвращают скольжение.
Конструкция станка
 |
Надежное зажимное устройствоТокарный патрон и планшайба обеспечивают надежное закрепление заготовки на шпинделе с роликовыми подшипниками, который вращается в двух направлениях. Патрон оснащен защитным экраном. В базовую комплектацию также входит трех- и четырехкулачковая планшайба. |
|
|
Дополнительные опоры для заготовкиЛюнеты подвижной и неподвижной конструкции обеспечивают устойчивость и точность заготовки, предотвращают деформацию и повреждение изделия или компонентов станка.
|
 |
Эффективный и долговечный моторСтанок оснащен электродвигателем мощностью 5,5 кВт, который с оптимальной скоростью вращает шпиндель и обрабатываемую деталь. Частота оборотов плавно изменяется в двух диапазонах. Качественные комплектующие двигателя обеспечивают высокую эффективность, стабильность и долгий срок эксплуатации.
|
 |
Шпиндельное отверстие большого диаметраДиаметр проходного отверстия шпинделя станка – 58 мм. Это дает возможность пользователям решать широкий спектр производственных задач.
|
 |
Прочная фиксация инструментаТокарные резцы и державки надежно фиксируются мощным суппортом, оснащенным четырехпозиционной резцедержкой. Клиновые планки позволяют регулировать зазоры между направляющими. Высокая устойчивость и отсутствие вибраций обеспечиваются чугунной станиной. |
|
|
Упорная бабка станкаЗадняя бабка целиком отлита из чугуна. Имеет возможность установки вращающихся центров, а также регулировки смещения, что позволяет обтачивать конусы. |
Технические характеристики
| Модель | SL 640 x 1000 |
| Диаметр обработки над станиной, мм | 460 |
| Диаметр обработки со съёмным мостиком, мм | 690 |
| Расстояние между центрами, мм | 1000 |
| Длина выемки (ГАП), мм | 165 |
| Ширина станины, мм | 300 |
| Торец шпинделя | D 1 – 6 |
| Диаметр отверстия в шпинделе, мм | 58 |
| Конус шпинделя | MT 6 |
| Количество скоростей шпинделя, шт. | 12 |
| Скорость вращения шпинделя, об/мин | 25 – 2000 |
| Макс. ход верхнего суппорта, мм | 128 |
| Макс. ход крестового суппорта, мм | 285 |
| Сечение инструмента (макс.), мм | 25 х 25 |
| Шаг подающего винта, мм | 6 |
| Макс. сечение режущего инструмента, мм | 25 х 25 |
| Количество продольных подач, шт. | 42 |
| Диапазон продольной подачи, мм/об | 0,031 – 1,7 |
| Количество поперечных подач, шт. | 42 |
| Диапазон поперечной передачи, мм/об | 0,014 – 0,784 |
| Количество метрических резьб, шт. | 41 |
| Метрическая резьба, мм | 0,1 – 14 |
| Количество дюймовых резьб, шт. | 60 |
| Дюймовая резьба, TPI | 2 – 112 |
| Количество диаметральных резьб, шт. | 50 |
| Диаметральная резьба, DP | 4 – 112 |
| Количество модульных резьб, шт. | 34 |
| Модульная резьба, MP | 0,1 – 7 |
| Диаметр пиноли задней бабки, мм | 60 |
| Ход пиноли задней бабки, мм | 128 |
| Размер конусного отверстия пиноли задней бабки | MT 4 |
| Мощность двигателя, кВт | 5,5 |
| Мощность двигателя подачи СОЖ, кВт | 0,1 |
Габаритные размеры
| Длина, мм | 2200 |
| Ширина, мм | 1080 |
| Высота, мм | 1340 |
Габаритные размеры в упаковке
| Длина, мм | 2250 |
| Ширина, мм | 1120 |
| Высота, мм | 1620 |
| Вес (нетто), кг | 1645 |
| Вес (брутто), кг | 1910 |
Комплектация
- 3-кулачковый патрон 200 мм.
- 4-кулачковый патрон 250 мм.
- Система охлаждения.
- Вспомогательный источник света.
- Педаль остановки в случае возникновения сбоя обработки.
- Неподвижный люнет.
- Подвижный люнет.
- Быстросменный инструментальный держатель резцов.
- Инструмент для обслуживания станка.
