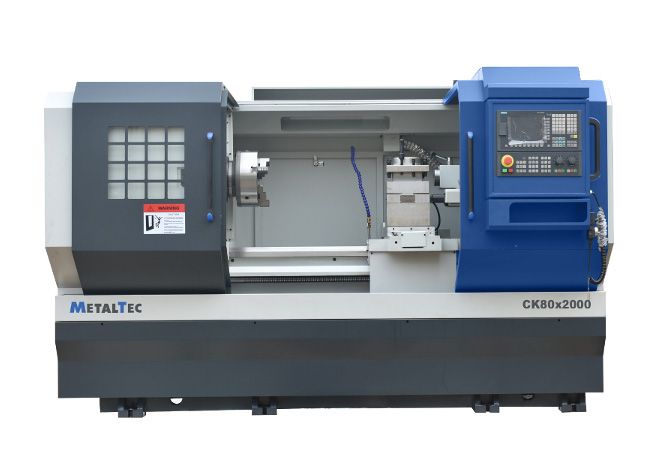

Токарный станок c ЧПУ и прямой станиной MetalTec CK 80×2000

Артикул: MT CK 80×2000

Токарный станок MetalTec CK 80×2000 оснащен качественными и надежными комплектующими от лидеров мирового рынка машиностроения. Они обеспечивают ему высокие технические характеристики и, следовательно, высокую точность и повторяемость обработки.

Описание

Токарный станок MetalTec CK 80×2000 оснащен качественными и надежными комплектующими от лидеров мирового рынка машиностроения. Они обеспечивают ему высокие технические характеристики и, следовательно, высокую точность и повторяемость обработки.

Применение в промышленности

Основой станка является монолитная станина из чугуна. Ее жесткость и надежность позволяют выпускать продукцию крупными сериями без потерь в точности исполнения.

Компактные габариты позволяют удобно разместить станок в цехе, а система ЧПУ – эффективно автоматизировать работу предприятия.

Станок универсален – он применяется в сфере металлообработки и машиностроения, на опытных заводах, в профильных учебных заведениях.

Преимущества

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия.
  • Эргономичный дизайн и удобное расположение основных модулей станка.
  • Станок компактный, занимает мало пространства на производстве.
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка.
  • Чугунная станина сводит на нет рабочие вибрации.
  • Мощный двигатель для стабильной и высоко производительной работы.
  • Система установки и смены инструмента для решения технических задач любой сложности.
  • Подача смазочно-охлаждающей жидкости в зону резки.
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.
  • Кабинетная защита.
  • Шкаф с электрокомпонентами, степень защиты IP54.

Конструкция станка

Современная система числового программного управления

Современная система числового программного управления

Станок оснащен системой ЧПУ SINUMERIK 808D Advanced от компании Siemens – одного из ведущих мировых технологических концернов. Система разработана в соответствии с последними тенденциями в области станкостроения.

Операторская панель отлита из магния. Ее высокий уровень защиты позволяет безопасно и надежно работать любых внешних условиях.

Мощный и точный привод

Мощный и точный привод

В приводную систему SINAMICS инженеры компании Siemens внедрили лучшие технологические идеи. Благодаря им, привод и система ЧПУ взаимодополняют друг друга, обеспечивая станку отличную динамику и точность.

Максимальная эффективность станка обеспечивается двигателем шпинделей SINAMICS, который отличается высокой мощностью, быстрым разгоном и большим диапазоном скорости вращения.

Чугунное монолитное основание

Чугунное монолитное основание

Литая массивная станина выполнена из чугуна марки Meehanite, который отличается высокой прочностью и надежностью. Напряжение сплава снимается с помощью термической обработки. Таким образом предотвращается вибрация станка при работе, а также обеспечиваются его жесткость и стабильность.

Изнутри основание укреплено дополнительными ребрами, благодаря которым машина имеет неограниченный срок эксплуатации.

Прочные направляющие скольжения

Прочные направляющие скольжения

Придают станку высокую жесткость и обеспечивают максимальную грузоподъемность.

Направляющие не требуют больших затрат на техническое обслуживание – достаточно регулярно добавлять смазку. Это позволит сохранить характеристики узла – скорость, плавность хода и точность.

Автоматическая смена инструмента

Автоматическая смена инструмента

Режущий инструмент станка закрепляется в автоматическом четырехпозиционном резцедержателе, который позволяет оператору быстро выбрать нужный резец под конкретную задачу. Это повышает производительность станка за счет экономии времени на смену инструмента.

Универсальный шпиндель

Универсальный шпиндель

Конструкция шпинделя позволяет устанавливать различные типы патронов – гидравлические, механические и цанговые. Это делает станок универсальной машиной, с помощью которой можно производить изделия высокого качества.

Узел имеет два ряда роликовых подшипников – в сочетании с радиально-упорными шарикоподшипниками они позволяют шпинделю выдерживать осевые и радиальные нагрузки.

Симметричная конструкция блока базирования шпинделя

Симметричная конструкция блока базирования шпинделя

Данный принцип конструирования равномерно распределяет нагрузку между шпинделем, блоком его базирования и основанием станка. Это устраняет вибрации и придает дополнительную жесткость, что особенно важно для работы с тяжелыми заготовками, а также при импульсной подаче.

Мощный мотор

Мощный мотор

На главном приводе станка установлен двигатель, имеющий высокую мощность – 15 кВт. Вращательная энергия передается от мотора на шпиндель с помощью ремня.

Прецизионная ШВП

Прецизионная ШВП

Шарико-винтовая передача – важнейший узел станка, который перемещает блок с инструментами.

Благодаря шлифованной шарико-винтовой передаче, станок MetalTec отличается плавностью хода, высокой точностью и повторяемостью позиционирования инструмента, в том числе в условиях высоких нагрузок и при грубой обработке, а также долговечностью резцедержки.

Надежное зажимное устройство

Надежное зажимное устройство

Станок имеет трехкулачковый зажимной патрон (диаметр – 320 мм), в котором заготовка закрепляется вручную.

Имеется возможность установки гидравлических или пневматических патронов.

Упорная бабка станка

Упорная бабка станка

Предназначена для закрепления вращающейся заготовки. Стандартная комплектация станка включает в себя бабку с ручной регулировкой.

Система автоматической подачи лубриканта

Система автоматической подачи лубриканта

С ее помощью узлы станка своевременно получают смазку, что позволяет увеличить их срок работы.

Дополнительные комплектующие

Гидравлический зажим

Гидравлический зажим

Позволяет быстро зафиксировать прутки и заготовки различной формы сечения – цилиндрической, четырех- или шестигранной и других.

Упруго деформируемые кулачки патрона одновременно двигаются в рабочем пространстве, обеспечивая тем самым высокую точность самоцентрирования изделия.

Погрешность патрона – до 0,05-0,08 мм.

Увеличенная система фиксации инструмента

Увеличенная система фиксации инструмента

Шестипозиционная головка револьверного типа значительно расширяет функциональные возможности станка, по сравнению с четырехпозиционной головкой.

Технические характеристики

Модель MetalTec CK 80×2000

Габариты обрабатываемых деталей

Макс. диаметр обработки над станиной, мм 800
Макс. диаметр обработки над суппортом, мм 560
Расстояние между центрами, мм 2000

Станина и направляющие

Тип станины Монолитная станина из чугуна
Твердость направляющих станины HRC 50
Ширина станины, мм 460
Направляющие по оси Z Скольжения
Направляющие по оси X Скольжения

Система управления и сервоприводы

Стойка управления Siemens 808D Advanced
Серводвигатели Siemens

Шпиндель

Диаметр отверстия в шпинделе, мм 105
Торец шпинделя А2-8
Конус шпинделя Ф90 мм 1:20
Патрон, мм 320
Скорость вращения 150 – 1600 об/мин

Перемещение и скорость подачи

Ход по оси Х, мм 380
Ход по оси Z, мм 2000

Х,Z ускоренная подача,
м/мин

6/8

Инструмент

Тип установки инструмента 4-х позиционный резцедержатель
Количество устанавливаемого инструмента 4
Размер инструмента, мм 30 x 30
Задняя бабка Ручная
Максимальное перемещение, мм 235
Конус МТ5

Двигатель

Мощность шпинделя, кВт 15
Мощность системы охлаждения, Вт 120

Габаритные размеры

Длина, мм 3830
Ширина, мм 1600
Высота, мм 1830
Вес (нетто), кг 4700

Габаритные размеры в упаковке

Длина, мм 4030
Ширина, мм 1800
Высота, мм 2030
Вес (нетто), кг 5000

Комплектация

Комплектация

Мощность двигателя



Расстояние между центрами





Инструментальная система



Стоимость

Стандарт 15 кВт 2000 мм 4-х позиционная резцедержка 61 000 $
ПРОФИ 15 кВт 2000 мм 6-ти позиционная револьверная головка 63 200 $
ПРОМ 15 кВт 2000 мм 6-ти позиционная револьверная головка,
гидравлический патрон
68 000 $

Характеристики

Основные характеристики

  • Мощность главного привода, кВт
    15
  • Количество инструментов
    4
  • Ход по оси X, мм
    380
  • Быстрый ход по осям X/Z, м/мин
    6/8
  • Макс. Ø заготовки, мм
    800
  • Диаметр патрона, мм
    320
  • Макс. Ø заготовки над суппортом, мм
    560
  • Масса, кг
    4700
  • Задняя бабка
    Ручная
  • Макс. Ø заготовки над станиной, мм
    800
  • Размеры станка (Д x Ш x В), мм
    3830x1600x1830
