Современная система числового программного управления

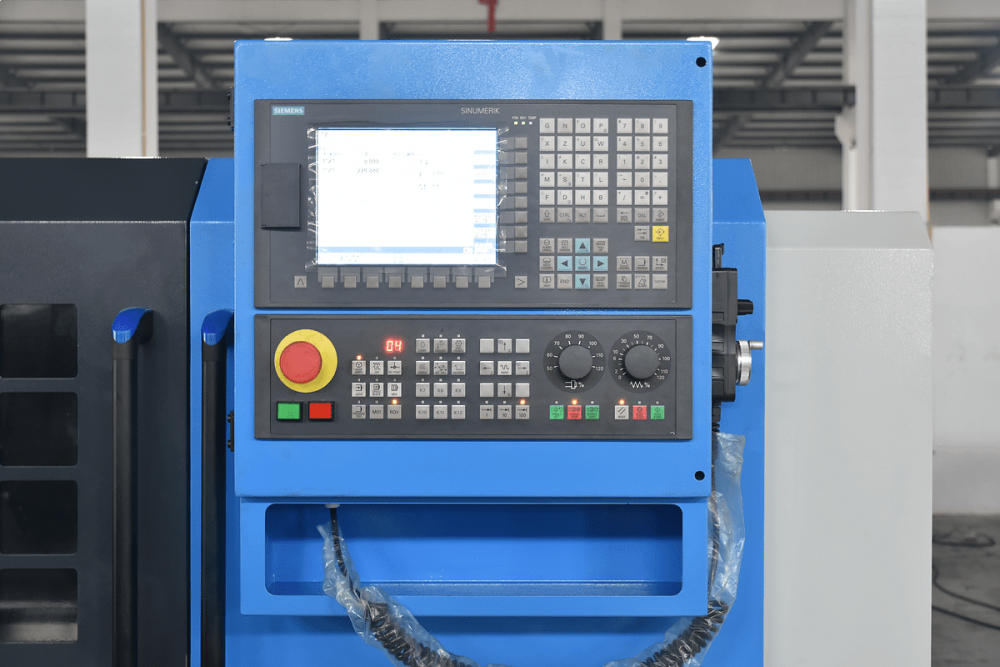

Станок оснащен системой ЧПУ SINUMERIK 808D Advanced от компании Siemens – одного из ведущих мировых технологических концернов. Система разработана в соответствии с последними тенденциями в области станкостроения.

Операторская панель отлита из магния. Ее высокий уровень защиты позволяет безопасно и надежно работать любых внешних условиях.

Мощный и точный привод

В приводную систему SINAMICS инженеры компании Siemens внедрили лучшие технологические идеи. Благодаря им, привод и система ЧПУ взаимодополняют друг друга, обеспечивая станку отличную динамику и точность.

Максимальная эффективность станка обеспечивается двигателем шпинделей SINAMICS, который отличается высокой мощностью, быстрым разгоном и большим диапазоном скорости вращения.

Чугунное монолитное основание

Литая массивная станина выполнена из чугуна марки Meehanite, который отличается высокой прочностью и надежностью. Напряжение сплава снимается с помощью термической обработки. Таким образом предотвращается вибрация станка при работе, а также обеспечиваются его жесткость и стабильность.

Изнутри основание укреплено дополнительными ребрами, благодаря которым машина имеет неограниченный срок эксплуатации.

Прочные направляющие скольжения

Придают станку высокую жесткость и обеспечивают максимальную грузоподъемность.

Направляющие не требуют больших затрат на техническое обслуживание – достаточно регулярно добавлять смазку. Это позволит сохранить характеристики узла – скорость, плавность хода и точность.

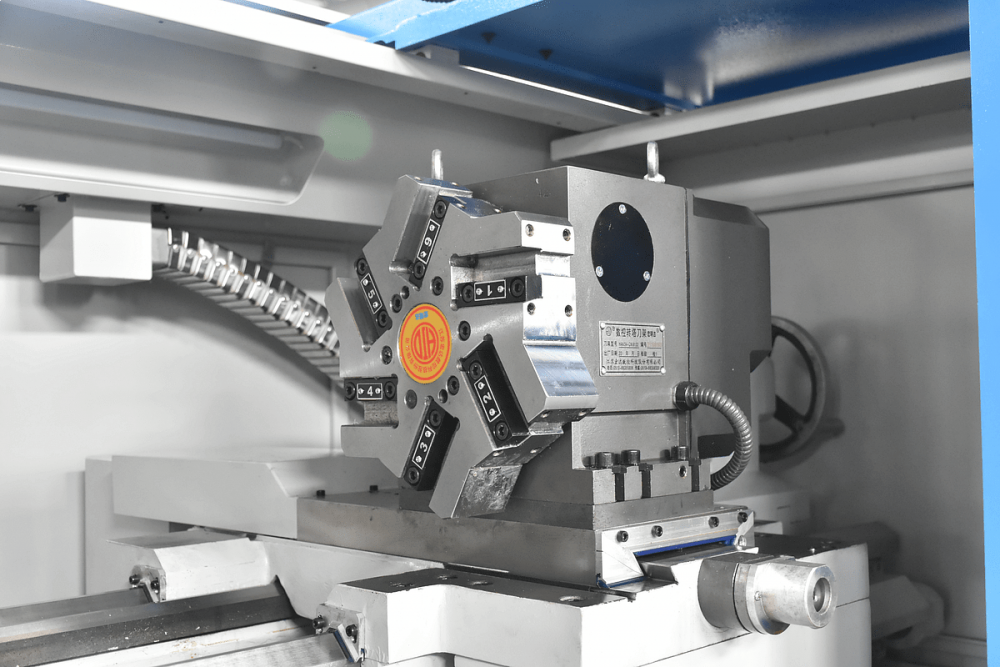

Увеличенная система фиксации инструмента

Шестипозиционная головка револьверного типа расширяет функциональные возможности станка, по сравнению с четырехпозиционной головкой. На такую головку можно установить резцы для обработки детали по внешнему диаметру.

Размер инструмента – 16х16 мм.

Универсальный шпиндель

Конструкция шпинделя позволяет устанавливать различные типы патронов – гидравлические, механические и цанговые. Это делает станок универсальной машиной, с помощью которой можно производить изделия высокого качества.

Узел имеет два ряда роликовых подшипников – в сочетании с радиально-упорными шарикоподшипниками они позволяют шпинделю выдерживать осевые и радиальные нагрузки.

Симметричная конструкция блока базирования шпинделя

Данный принцип конструирования равномерно распределяет нагрузку между шпинделем, блоком его базирования и основанием станка. Это устраняет вибрации и придает дополнительную жесткость, что особенно важно для работы с тяжелыми заготовками, а также при импульсной подаче.

Мощный мотор

На главном приводе станка установлен двигатель, имеющий высокую мощность – 5,5 кВт. Вращательная энергия передается от мотора на шпиндель с помощью ремня.

Прецизионная ШВП

Шарико-винтовая передача – важнейший узел станка, который перемещает блок с инструментами.

Благодаря шлифованной шарико-винтовой передаче, станок MetalTec отличается плавностью хода, высокой точностью и повторяемостью позиционирования инструмента, в том числе в условиях высоких нагрузок и при грубой обработке, а также долговечностью резцедержки.

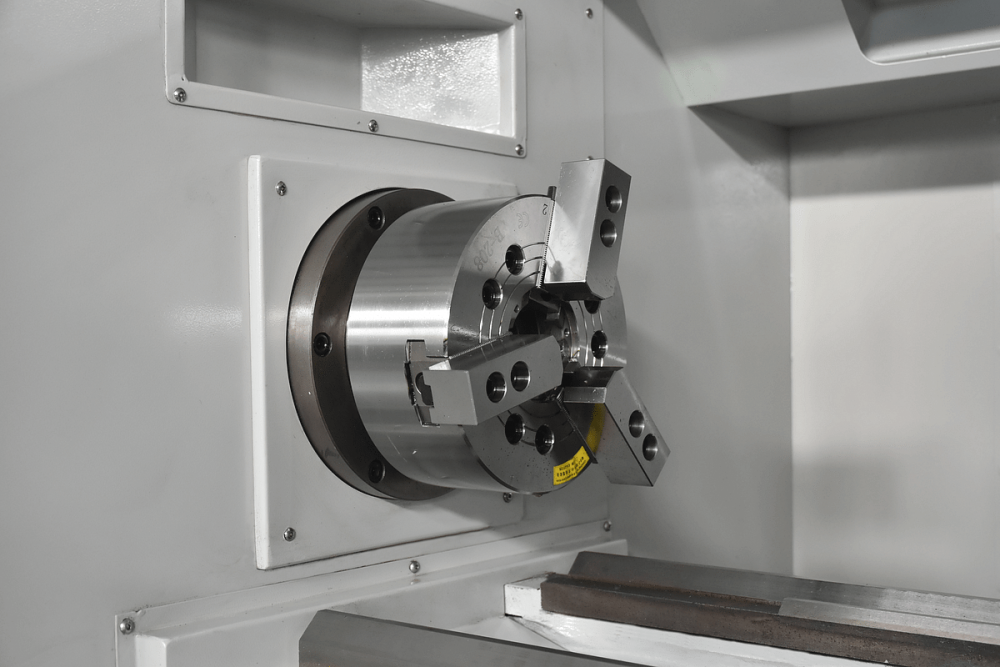

Надежное зажимное устройство

Станок имеет трехкулачковый зажимной патрон (диаметр – 200 мм), в котором заготовка закрепляется вручную.

Имеется возможность установки гидравлических или пневматических патронов.

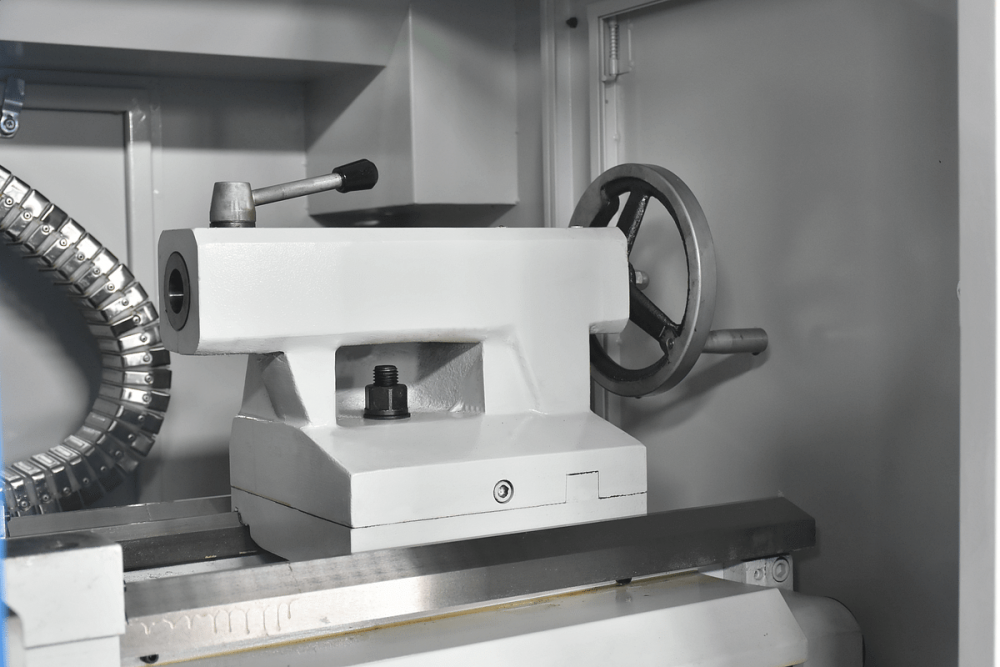

Упорная бабка станка

Предназначена для закрепления вращающейся заготовки. Стандартная комплектация станка включает в себя бабку с ручной регулировкой.

Система автоматической подачи лубриканта

С ее помощью узлы станка своевременно получают смазку, что позволяет увеличить их срок работы.

Х,Z ускоренная подача,
м/мин
