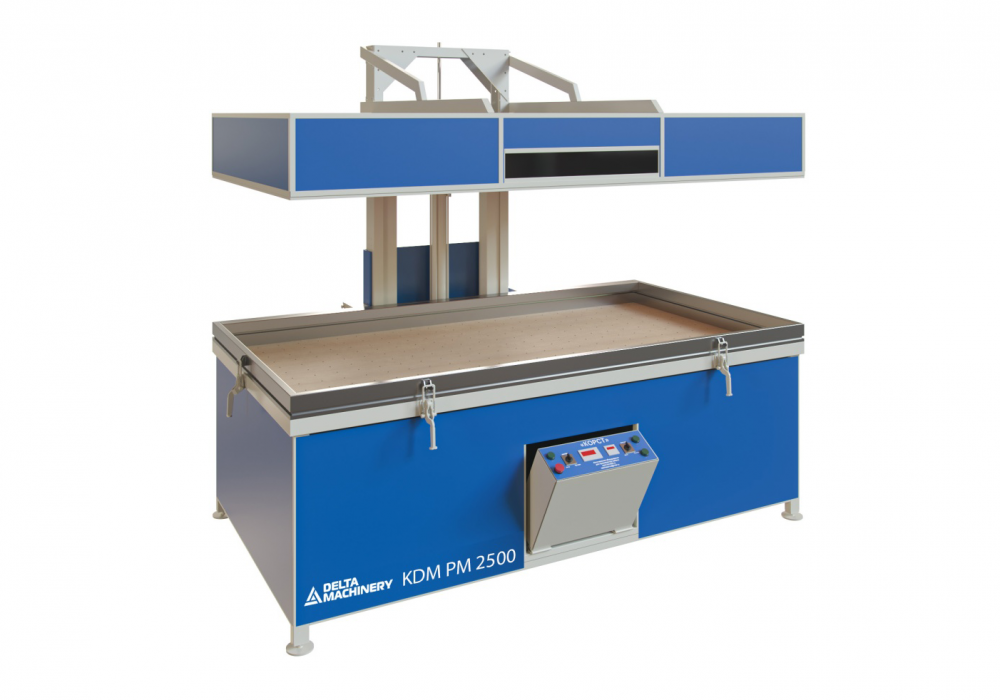

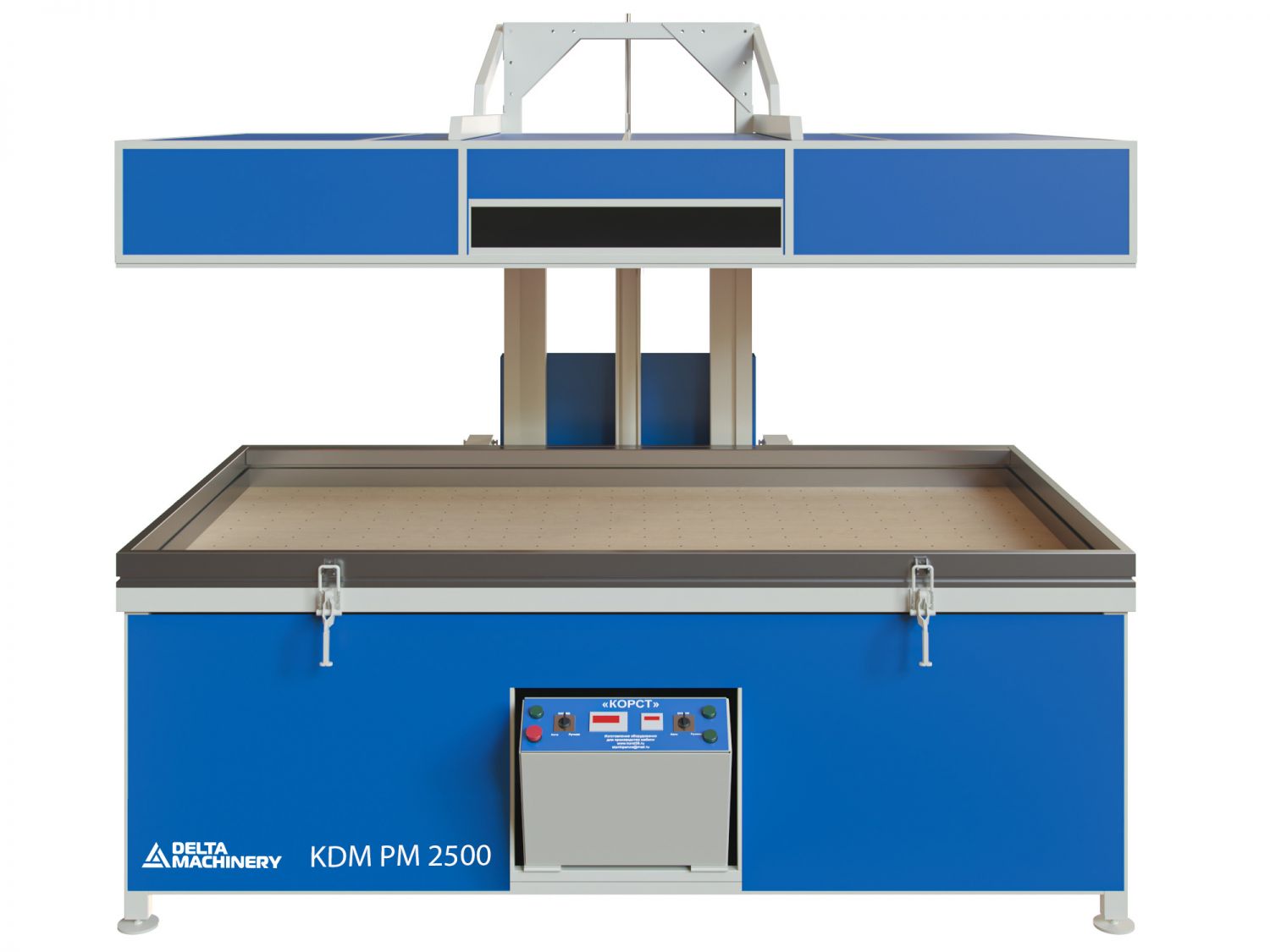

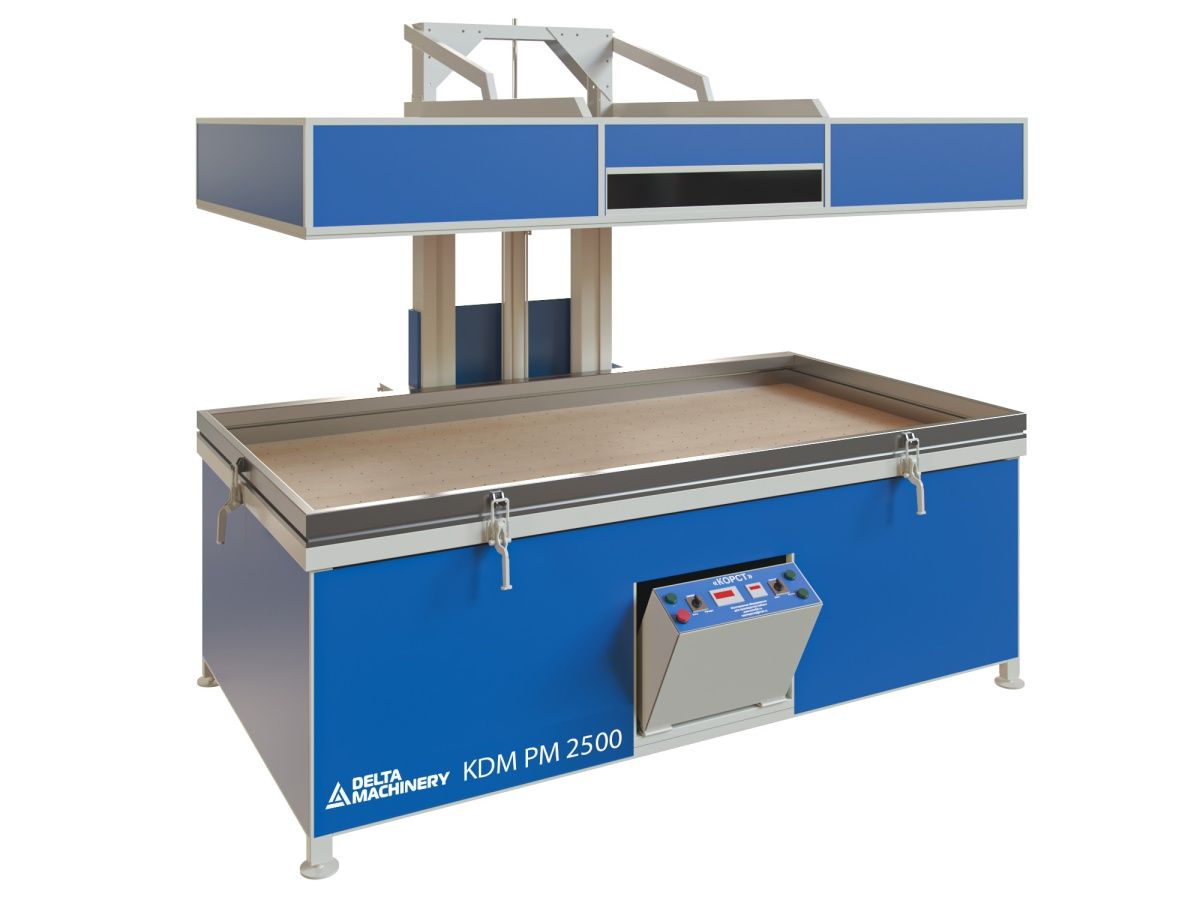

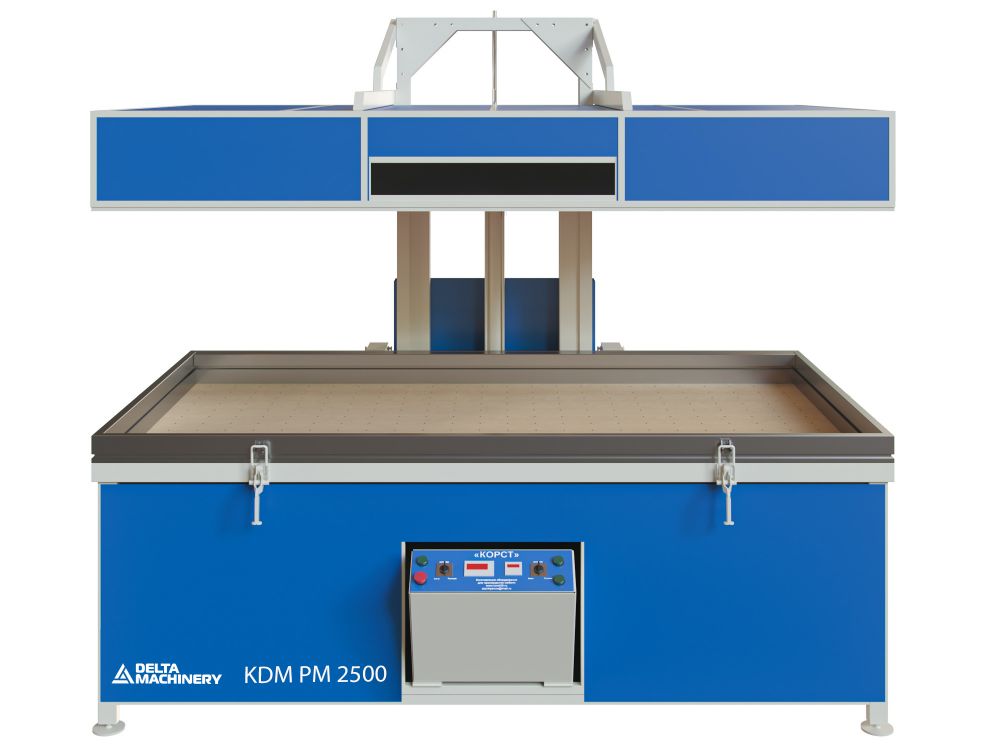

Термо-вакуумный пресс с вертикальным подъемом термомодуля DELTAMACHINERY KDM PM-2500
Артикул: KDM PM-2500
DELTAMACHINERY KDM PM-2500 – компактный, эффективный и простой в использовании термо-вакуумный пресс для облицовки заготовок деталей мебели.
Описание
DELTAMACHINERY KDM PM-2500 – компактный, эффективный и простой в использовании термо-вакуумный пресс для облицовки заготовок деталей мебели.
С помощью данного станка можно облицовывать шпоном, пленкой из ПВХ, пластиком или текстурированной бумагой мебельные фасады их ДСП, МДФ и других материалов.
Сочетание нагрева облицовочного материала и вакуумной технологии позволяет качественно обрабатывать даже мебельные фасады с глубокой фрезеровкой.
Отличительной особенностью данной модели является наличие термомодуля с пневматическим подъемным механизмом. Он не требует участия оператора в открытии или закрытии, а также открывает доступ к столу со всех сторон.
Станок подходит для небольших предприятий и цехов, занимающихся производством мебели и дверей.
Схема обработки
 |
Конструкция станка (в базовой комплектации)
Термомодуль с пневматическим подъемникомОператор управляет подъемом и опусканием термомодуля с помощью контроллера, не затрачивая на это никаких усилий. Механизм работает быстро и плавно. Доступ к столу возможен с любой стороны. |
 Окно из термостойкого тонированного стеклаЧерез них оператор может следить за ходом обработки. |
Обшивка термомодуля из теплоотражающего материалаЭффективно распределяет тепло по рабочему пространству и уменьшает нагрев крышки с внешней стороны. Кварцевые лампы нагрева сгруппированы в несколько независимых блоков, каждый из которых управляется микрокомпьютером. Это позволяет равномерно нагревать пленку по всей ее поверхности до установленной оператором температуры. |
Прижимная рамаРама имеет газовые упоры, которые прочно закрепляют облицовочный материал перед началом работы. |
 Замки прижимной рамыВ базовой комплектации станок оснащен усиленными механическими защелками. В качестве опции имеется возможность установки пневматических защелок, которые срабатывают автоматически через панель управления. |
Столешница из МДФОбеспечивает корректную работу вакуумного устройства с сохранением давления на необходимом уровне. В качестве опции возможна установка стола из оцинкованного листового металла. |
Выдвижной контроллерОбеспечивает удобное управление станком. Выдвижная конструкция позволяет безопасно перевозить станок, защищает пульт от повреждений, а работника – от травм. |
Ножки с регулируемыми опорными пластинамиПозволяют выровнять агрегат на неровной поверхности в рабочем помещении. |
Вакуумный насосВ базовую комплектацию пресса входит вакуумный пластинчато-роторный насос с масляным уплотнением. Его преимущества – высокая мощность, поддержка заявленного техническим паспортном уровня вакуума, а также устойчивость к перегреву и закипанию. |
|
Опции
|
Пневматические зажимыУстанавливаются на прижимную раму. Срабатывают автоматически через панель управления, облегчают работу оператору и ускоряют процесс обработки. Цена 1 комплекта – 80000 рублей. |
Стол с подъемным механизмомПозволяет обрабатывать высокие изделия, а также заготовки с кривыми линиями. Цена – 130000 рублей. |
|
Столешница из оцинкованного металлаВ отличие от стола из МДФ, металлическую столешницу невозможно повредить ножом при обрезке облицовочного материала по окончании работы. При этом металлический стол хуже пропускает вакуум. Поэтому он не рекомендуется для работы с глубокими фасадами или фасадами с глубокой фрезеровкой. Размер стола 2,5 х 1,25 м. Цена 1 столешницы – 6000 рублей. |
Быстросъемное крепление для мембраныМембрана приобретается дополнительно. Цена 1 комплекта – 8000 рублей. |
|
Более мощный вакуумный насос SV-063SV-063 – пластинчато-роторный насос с масляным уплотнением. Производительность – 63 м3/ч. Мощность двигателя – 2,2 кВт. Остаточное давление – 50 Ра. Цена – 80000 рублей. |
Выравнивание рабочего стола с минимальными допускамиПриобретается при повышенных требованиях к качеству готовых изделий. Цена – 40000 рублей. |
Технические характеристики
| Длина рабочего стола | 2440 мм |
| Ширина рабочего стола | 1310 мм |
| Полезная площадь рабочего стола | 3,27 м2 |
| Максимальная высота детали | 250 мм |
| Высота термомодуля | 300 мм |
| Электроустановка | 380В 50Гц |
| Потребляемая мощность вакуумной системы | 0,75 кВт |
| Потребляемая мощность нагревательных элементов | 24 кВт |
| Производительность насоса | 25 м3 |
| Марка насоса | SV-025 |
| Давление прессования | 9 тн/м2 |
| Диапазон температур | 200°С |
| Автоматическая регулировка температуры нагрева | Да |
| Ручная регулировка температуры нагрева | Да |
| Автоматическая регулировка вакуума | Да |
| Ручная регулировка вакуума | Да |
| Вес | 450 кг |
Транспортные данные
| Длина, мм | 2640 |
| Ширина, мм | 1650 |
| Высота, мм | 1650 |
Характеристики
Основные характеристики
-
Давление прессования, тн/м29
-
Марка насосаSV-025
-
Диапазон температур, °С200
-
Производительность насоса, м3/ч25
-
Мощность вакуума, кВт0,75
-
Мощность нагревателей, кВт24
-
Высота термомодуля, мм300
-
Максимальная высота детали, мм250
-
Полезная площадь рабочего стола, кв.м3,27
-
Вес, кг450
-
Регулировка температурручная / автоматическая
-
Регулировка вакуумаручная / автоматическая
-
Частота тока, Гц50
-
Напряжение питания, В380
-
Размеры рабочего стола, мм2440 х 1310
