Описание

Телескопический робот с серводвигателем используется на всех типах горизонтальных инжекционных машин, работающих с давлением от 250 до 480 т, для извлечения готовых изделий.

Данный робот отличается высокой скоростью и точностью работы, сильной защищенностью от помех, расширяемостью, стабильностью и длительным сроком службы.

Трехосевой привод и контроллер интегрированы между собой. Это обеспечивает бесперебойную связь между устройствами, дает возможность управлять несколькими осями одновременно, снижает число отказов и облегчает техническое обслуживание робота.

Оборудование относится к телескопическому типу манипуляторов и имеет вертикальную конфигурацию.

Указания по использованию баллонов с сжатым воздухом

• Оптимальный температурный диапазон внешней среды – от 5°С до 60°С. Если температура больше 60°С, то необходима дополнительная герметизация. Если температура ниже 5°С, то необходимо предусмотреть меры по предотвращению замерзания воды в контуре, которое может стать причиной аварии.
• Не используйте баллон в коррозионных средах.
• Используйте чистый сжатый воздух с низким содержанием влаги.
• Запрещено использовать баллон в среде с СОЖ, пылью и брызгами. Для применения баллона в такой среде установите пылезащитный кожух.
• Если баллон не используется в течение длительного времени, то его необходимо регулярно обслуживать и наносить масло, чтобы предотвратить коррозию.

Указания по транспортировке

1. Подъем и перемещение манипулятора необходимо осуществлять с помощью крана.

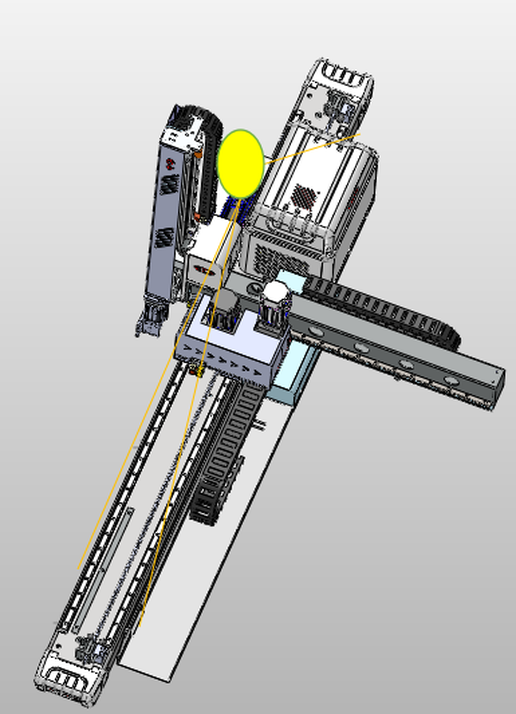

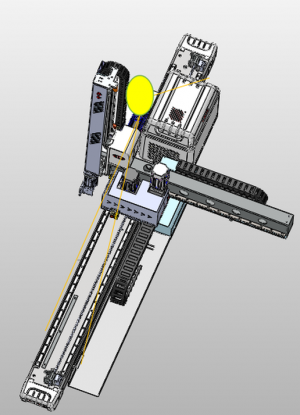

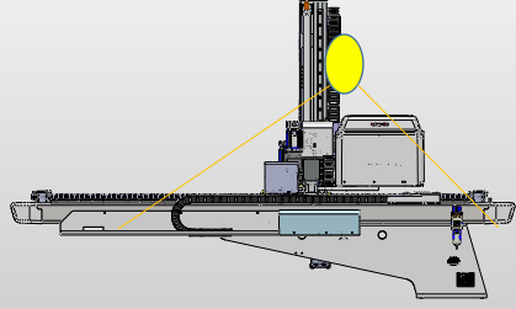

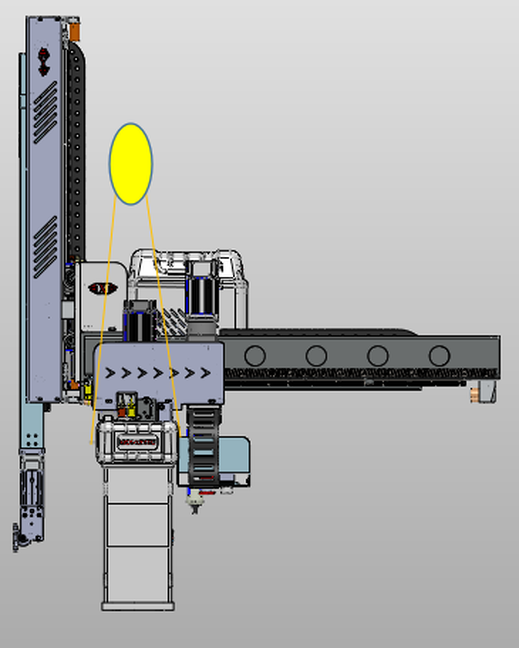

2. Прочно завяжите подъемные канаты согласно схеме, приведенной ниже.
3. Зацепите получившуюся конструкцию крюком и начинайте плавно поднимать ее.
4. В процессе погрузочно-разгрузочных работ контролируйте равновесие манипулятора, избегайте его опрокидывания. Медленно ослабляйте винты в отверстии основания.
5. Если равновесие нарушилось, необходимо заново отрегулировать его до тех пор, пока машина не будет подниматься в сбалансированном состоянии.
6. Медленно поднимите манипулятор и выполните погрузочно-разгрузочные работы.
