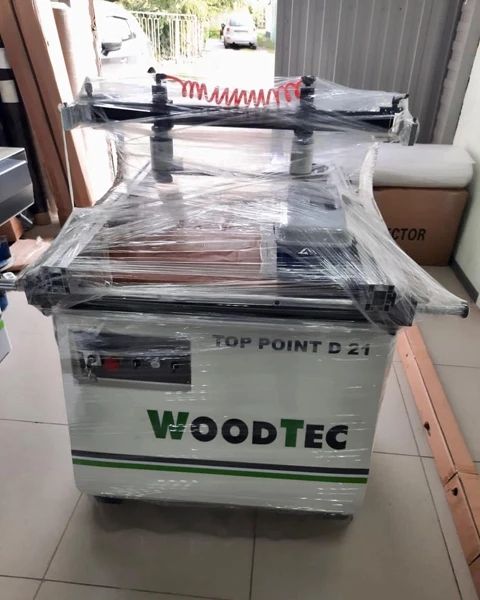

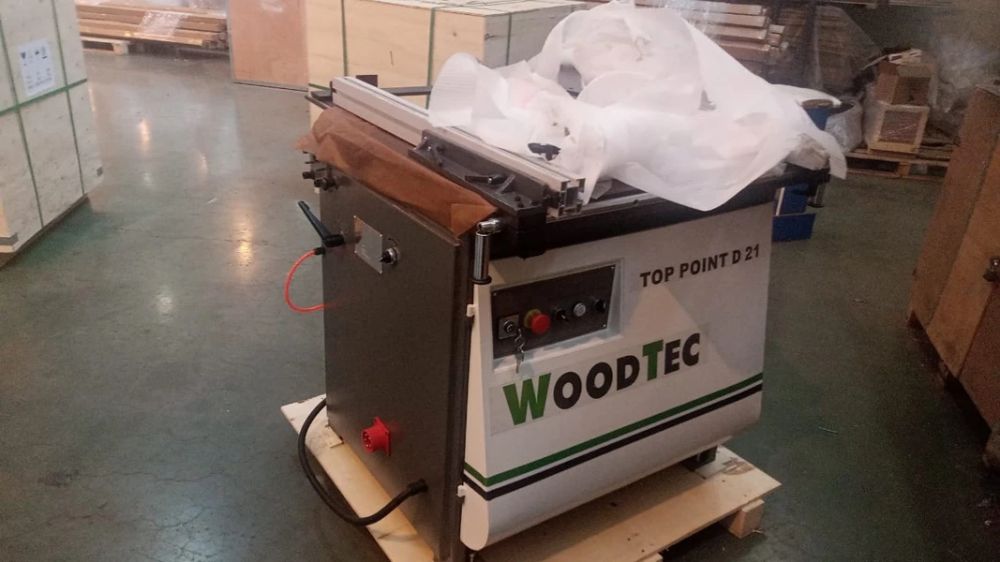

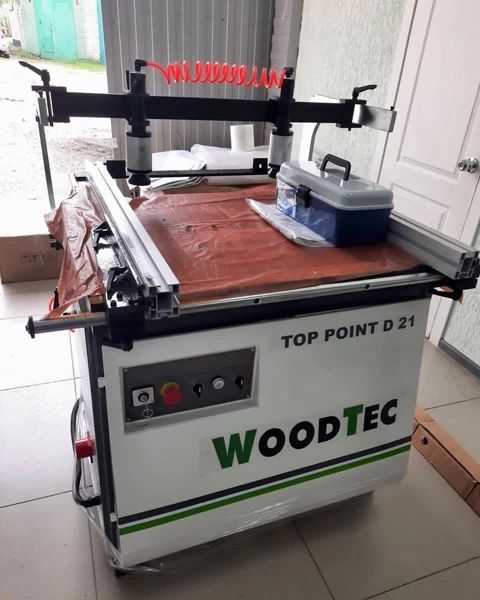

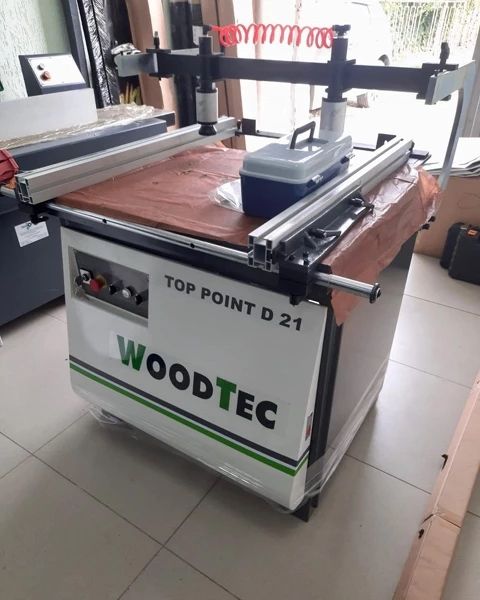

Станок сверлильно-присадочный WoodTec TOP POINT D 21
Артикул: TOP POINT D 21
Однотраверсный станок WoodTec ТOP POINT D 21 – универсальная и эффективная машина для горизонтального и вертикального сверления изделий, а также сверления под углом 45°.
Описание
Однотраверсный станок WoodTec ТOP POINT D 21 – универсальная и эффективная машина для горизонтального и вертикального сверления изделий, а также сверления под углом 45°.
Классическая конструкция станка WoodTec ТOP POINT D 21 позволяет широко использовать его на мебельных фабриках различного уровня – от частных мастерских до крупных предприятий.
Шпиндельная группа состоит из 21 сверла, которые просверливают элементы мебели в горизонтальном и вертикальном направлении. Также на данном станке можно сверлить под углом 45°, чтобы далее собирать фасады, рамочные конструкции и прочее.

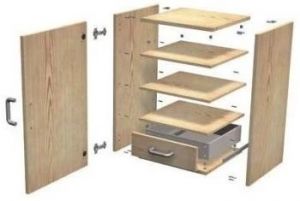

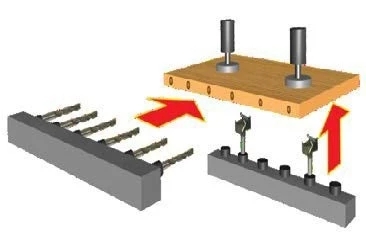

Схема обработки
| Схема обработки изделия | Схема сборки готового изделия |
 |
 |

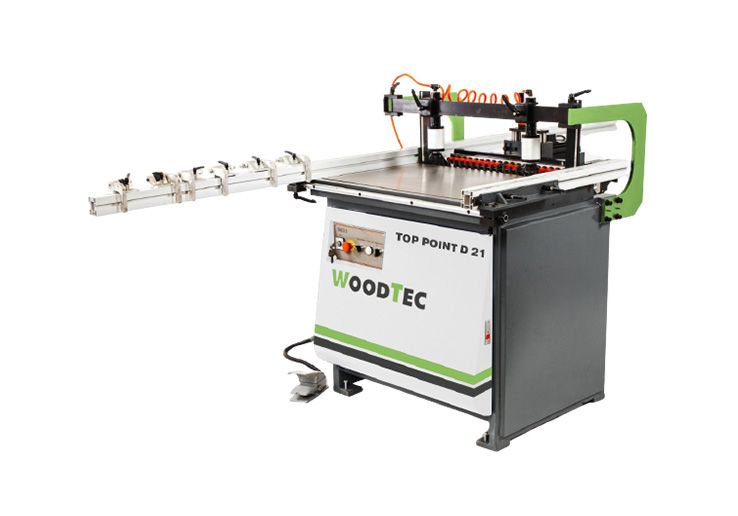

Конструкция станка
 |

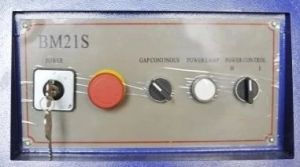

Удобная система управленияНаходится на передней части агрегата. Отличается простотой, понятностью и надежностью. |
|
|

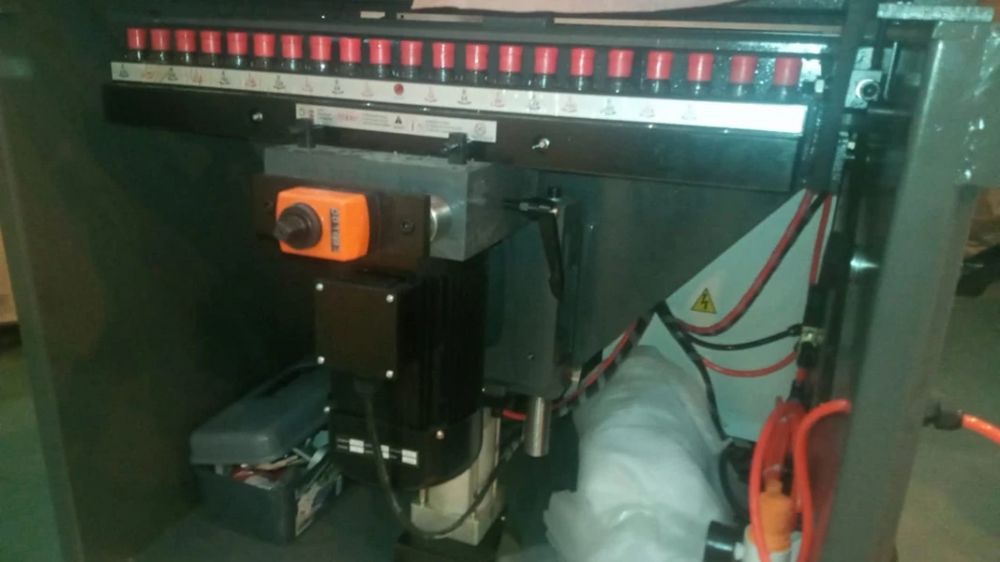

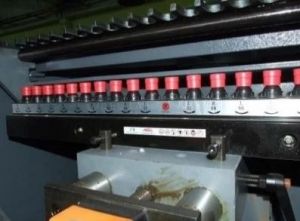

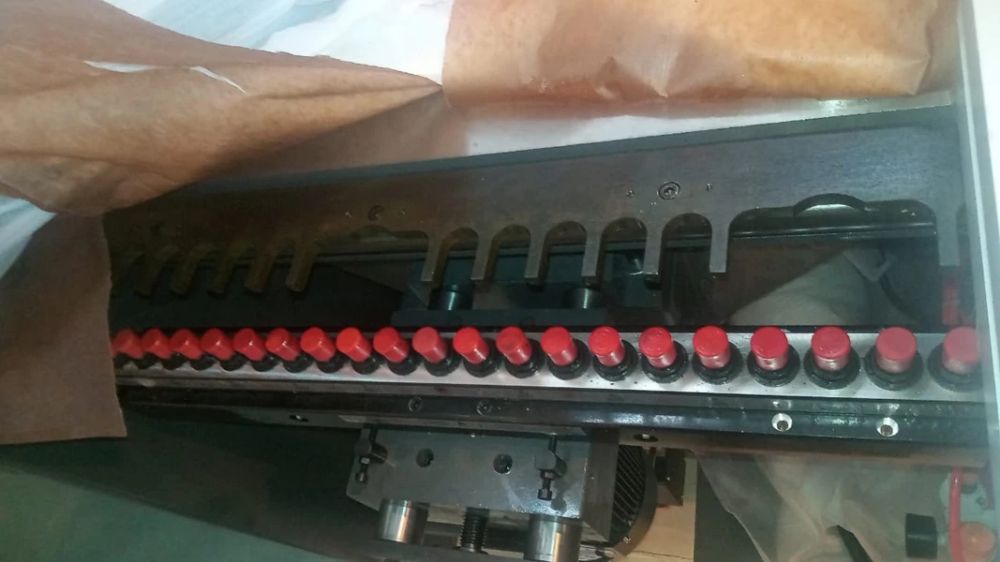

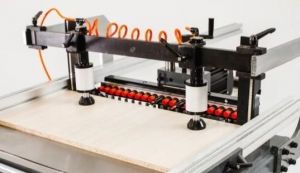

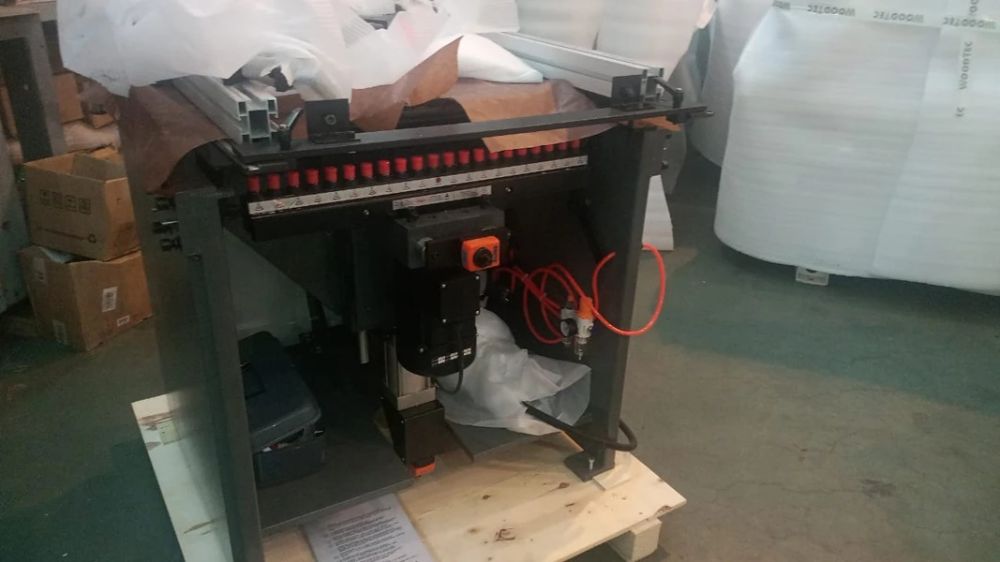

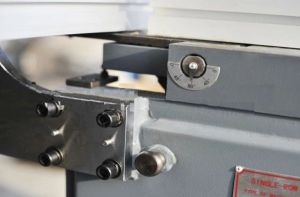

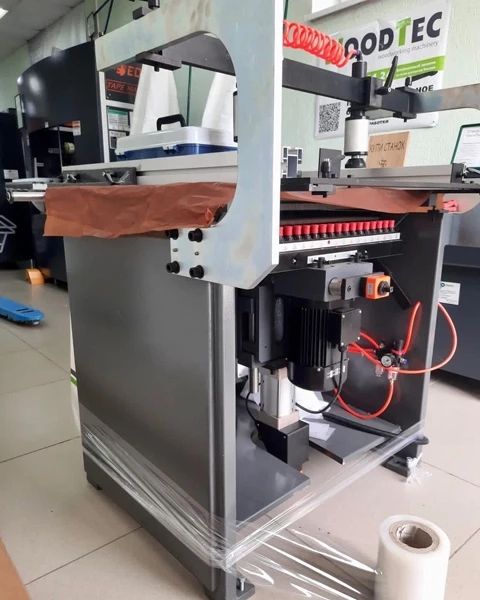

Сверлильно-присадочная группаВыполняет точное сверление и присадку. Работает в горизонтальном и вертикальном направлениях, а также под углом 45°. |
 |

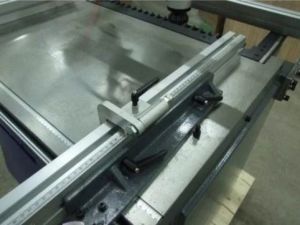

Массивные упорыУпоры, расположенные по бокам, позволяют быстро и точно установить необходимые размеры. |
 |
Вертикальные пневматические прижимыДва прижима надежно фиксируют заготовку на рабочей поверхности. |
 |

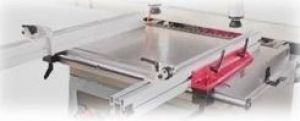

Набор линеек для позиционированияВключает в себя профильную линейку из алюминия длиной 3 метра, на которую нанесена миллиметровая шкала. Также имеются две линейки малой длины и шесть откидывающихся упоров, позволяющих быстро закрепить деталь. |
 |

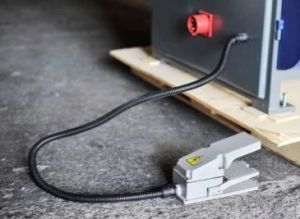

Педаль управленияЗапускает цикл сверления. |
 |

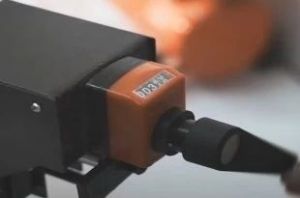

Регулятор глубиныСостоит из маховика и цифрового механического индикатора. Вращая рукоятку, оператор задает необходимую глубину отверстия. |
 |

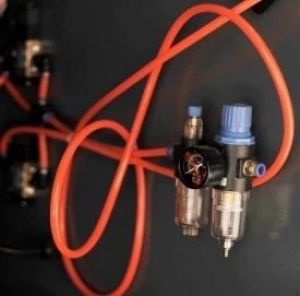

Устройство подготовки воздухаОтводит конденсат, минимизирует потери давления, защищает узлы станка от закисания. Конструкция позволяет легко заменить фильтрующий элемент. |
Технические характеристики
| Размеры рабочего стола , мм | 890 х 625 |
| Количество шпинделей, шт. | 21 |
| Расстояние между шпинделями, мм | 32 |
| Расстояние между крайними шпинделями, мм | 640 |
| Обороты шпинделей, об/мин | 2800 |
| Угол наклона траверсы, ° | 0 - 90 |
| Требуемое давление воздуха, бар | 6 |
| Мощность, кВт | 1,5 |
| Рабочая площадь для станка, мм | 3500 х 3500 |
Габаритные размеры (без линейки)
| Длина, мм | 1050 |
| Ширина, мм | 1250 |
| Высота, мм | 1400 |
| Вес (без упаковки), кг | 300 |
Габаритные размеры (в упаковке)
| Длина, мм | 1060 |
| Ширина, мм | 1050 |
| Высота, мм | 1100 |
| Вес (в упаковке), кг | 350 |
Транспортные данные
| Количество мест | 2 |
|---|---|
| Место: 1 | |
| Длина | 1,06 м |
| Ширина | 1,06 м |
| Высота | 1,1 м |
| Вес (место 1) | 395 кг |
| Объём | 1,2 м³ |
| Место: 2 | |
| Длина | 3,15 м |
| Ширина | 0,1 м |
| Высота | 0,1 м |
| Вес (место 2) | 7 кг |
| Объём | 0,03 м³ |
| Общий вес | 402 кг |
| Общий объём | 1,23 м³ |
Характеристики
Основные характеристики
-
Размеры рабочего стола, мм890 х 625
-
Размеры станка (Д x Ш x В), мм1050 x 1250 x 1400
-
Вес, кг300
-
Установленная мощность, кВт1,5
-
Количество шпинделей, шт.21
-
Требуемое давление воздуха, бар6
-
Угол наклона траверсы, °0 - 90
-
Обороты шпинделей, об/мн2800
-
Расстояние между крайними шпинделями, мм640
-
Расстояние между шпинделями, мм32
-
Рабочая площадь для станка, мм3500 х 3500
