Станок сверлильно-присадочный WoodTec Falcon 6 фото 1
Станок сверлильно-присадочный WoodTec Falcon 6 фото 1

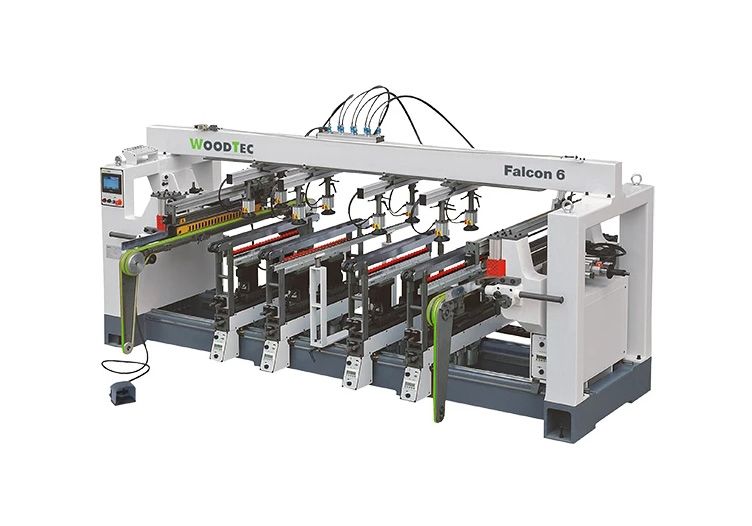

Станок сверлильно-присадочный WoodTec Falcon 6

Артикул: WoodTec Falcon 6

В корзину Узнать цену

Автоматический станок WoodTec Falcon 6– эффективная машина для сверления большинства типов карт присадки при изготовлении корпусной мебели.

Описание

Автоматический станок WoodTec Falcon 6– эффективная машина для сверления большинства типов карт присадки при изготовлении корпусной мебели.

Станок за один раз просверливает сквозные и глухие отверстия под фурнитуру, стяжки, шканты и другие детали корпусной мебели.

Сфера применения

Машина подходит для мебельных фабрик, осуществляющих серийный и массовый выпуск.

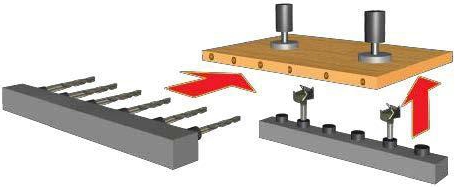

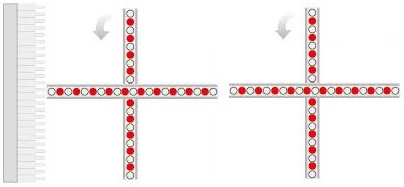

Схема обработки

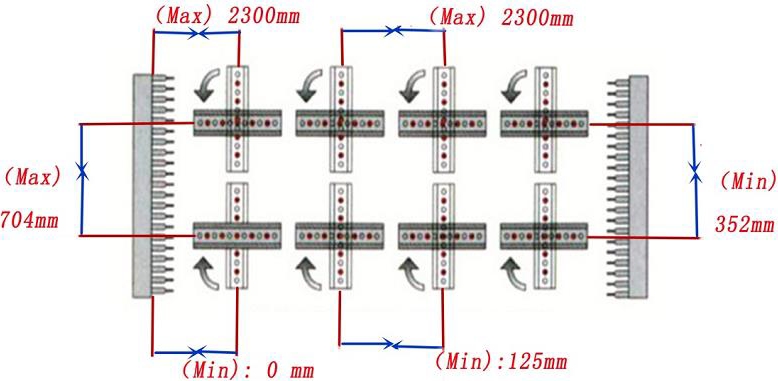

Расстояние между шпинделями

Особенности

  • Высокая жесткость станины.

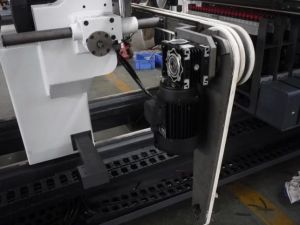

  • Мощные надежные приводы.
  • Промышленный пульт управления с ЖК-дисплеем.
  • Автоматическая подача заготовок.
  • Фиксация сверлильных групп осуществляется с помощью пневматики.
  • Цифровые счетчики на сверлильных группах позволяют делать быструю и точную перенастройку с одного размера на другой.
  • Шесть сдвоенных пневматических прижима для фиксации детали.
  • Присадка осуществляется с трех сторон.
  • Возможность поворота сверлильной группы на 90°.
  • Станок прост в обслуживании и переналадке.

Конструкция станка

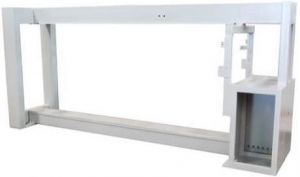

Прочная сварная рама

Изготавливается из высококачественной стали. Точную геометрию и повышенную прочность конструкция принимает в результате многоэтапной обработки на станках с ЧПУ.

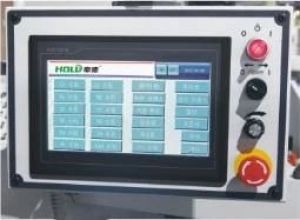

Эргономичная система управления

Станок оснащен промышленным пультом управления с цветным жидкокристаллическим экраном. Удобное расположение кнопок и понятный интерфейс позволяют оператору быстро и точно установить необходимые параметры обработки и запустить процесс.

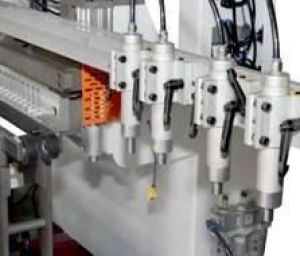

Поворотные сверлильные суппорты

В зависимости от типа карты присадки, суппорты быстро перестраивают свое положение с высокой точностью. Помимо этого, они могут поворачиваться на 90 градусов.

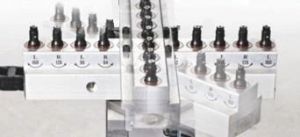

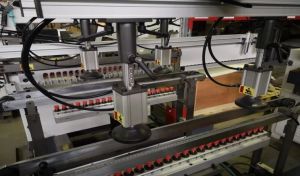

Сверлильные головки

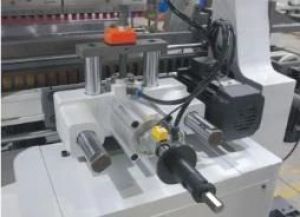

Станок имеет две сверлильные группы – горизонтальную и вертикальную.

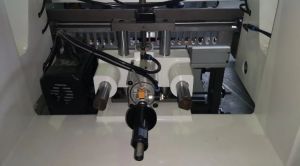

Горизонтальная группа из двух суппортов предназначена для точного просверливание отверстий в торцевой части заготовки. Узел имеет полностью закрытые направляющие, которые не требуют технического обслуживания, и устанавливается на четырех крупных направляющих цилиндрической формы, отличающихся повышенной прочностью.

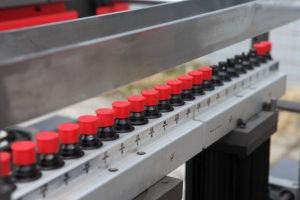

Вертикальная группа состоит из четырех суппортов, каждый из которых имеет по 22 шпинделя. Микрометрические упоры и электронный датчик обеспечивают им высокую точность позиционирования (до 100 мкм). Таким образом, настройка ширины обработки происходит быстро, а качество продукции значительно повышается.

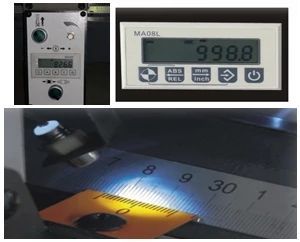

Позиционирование суппортов контролируется дополнительным светодиодным индикатором, что повышает точность обработки при недостаточной освещенности рабочего помещения.

Регулятор глубины

Глубина сверления в торец регулируется винтовой системой, которая быстро и точно выполняет перенастройку и дальнейшую работу по заданным параметрам.

Система базирования заготовки

Состоят из массивной направляющей линейки и четырех перемещаемых пневмоупоров, которые легко настраиваются под габариты детали.

Пневматический фиксатор заготовок

Надежно и точно закрепляет изделие в пределах рабочего пространства станка. Имеет пневматическими прижимы, которые регулируются по толщине детали.

Автоматическая система подачи

Доводит производительность машины до максимального уровня при серийном выпуске мебели.

Станок имеет два режима работы:

  • проходной (требуются два работника);
  • возвратный (достаточно одного человека).

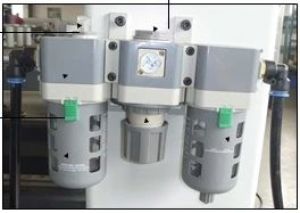

Устройство подготовки сжатого воздуха

Удаляет из воздуха грязь и влагу, а также задает и поддерживает необходимое давление воздуха при входе в пневматическую систему. Узел имеет автоматическую систему подачи лубриканта на штоки пневмоцилиндров и другие пневматические части.

Электрооборудование и электроника

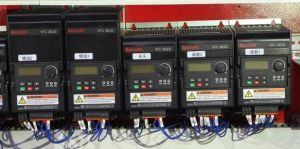

В станке применяются комплектующие ведущих мировых производителей – SIEMENS, MW и других. Электрика и электроника размещена в защитном шкафчике.

Дополнительные комплектующие

  • Поршневой компрессор WoodTec WT-C 5,5W 135L ($920) – фото
    Давление: 8 бар
    Объем: 135 л
    Вес: 180 кг

Технические характеристики

Ширина заготовки по Х, мм 250 - 2450
Максимальная толщина заготовки, мм 78
Расстояние между сверлильными шпинделями в группе, мм 32
Макс. расстояние между сверлильными шпинделями в группе, мм 640
Количество сверлильных головок в каждой горизонтальной группе, шт. 1
Частота вращения, об/мин 2800
Максимальная глубина вертикального сверления, мм 70
Максимальная глубина горизонтального сверления, мм 40
Частота тока, Гц 50
Напряжение, В 380
Рабочее давление в пневмосистеме, МПа 0,6
Количество вертикальных шпинделей, шт. 88; (11 + 11) x 4
Количество горизонтальных шпинделей, шт. 42; 21 x 2

Габаритные размеры (в упаковке)

Длина, мм 3960
Ширина, мм 2100
Высота, мм 1800

Габаритные размеры

Длина, мм 3900
Ширина, мм 3100
Высота, мм 1760
Вес, кг 3500

Транспортные данные

Количество мест 1
Место: 1
Длина 3,96 м
Ширина 2,15 м
Высота 1,8 м
Вес (место 1) 3500 кг
Объём 15,32 м³
Общий вес 3500кг
Общий объём 15,32 м³

Характеристики

Основные характеристики

  • Макс. толщина заготовки, мм
    78
  • Напряжение, В
    380
  • Частота вращения, об/мн
    2800
  • Частота тока, Гц
    50
  • Макс. расстояние между сверлильными шпинделями в группе, мм
    640
  • Количество сверлильных головок в каждой горизонтальной группе, шт.
    1
  • Максимальная глубина вертикального сверления, мм
    70
  • Максимальная глубина горизонтального сверления, мм
    40
  • Рабочее давление в пневмосистеме, МПа
    0,6
  • Размеры станка (Д x Ш x В), мм
    3900 x 3100 x 1760
  • Вес, кг
    3500
  • Количество шпинделей, шт.
    130
  • Расстояние между сверлильными шпинделями в группе, мм
    32
  • Ширина заготовки по Х, мм
    250 - 2450
