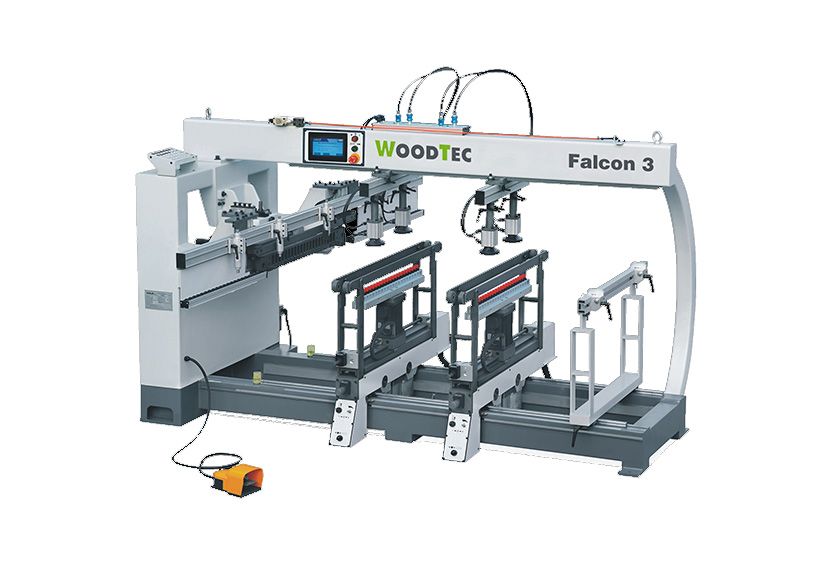

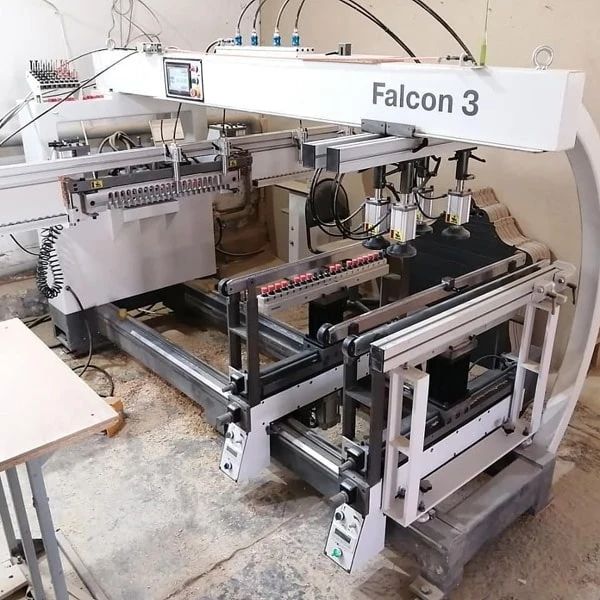

Станок сверлильно-присадочный WoodTec Falcon 3

Артикул: WoodTec Falcon 3

В корзину Узнать цену

Полуавтоматический станок WoodTec Falcon 3 – эффективная машина для сверления большинства типов карт присадки в деталях мебели, изготовленных из листовых и плитных материалов на основе древесины.

Описание

Полуавтоматический станок WoodTec Falcon 3 – эффективная машина для сверления большинства типов карт присадки в деталях мебели, изготовленных из листовых и плитных материалов на основе древесины.

Станок способен просверливать сквозные и глухие отверстия. Имеется функция сверления в горизонтальной вертикальной плоскостях одновременно.

Сфера применения

Машина подходит для мебельных фабрик, осуществляющих серийный и массовый выпуск.

Схема обработки

Особенности

  • Высокая жесткость станины.
  • Мощные надежные приводы.
  • Промышленный пульт управления с ЖК-дисплеем.
  • Безупречное качество и точность обработки.
  • Фиксация сверлильных групп осуществляется с помощью пневматики.

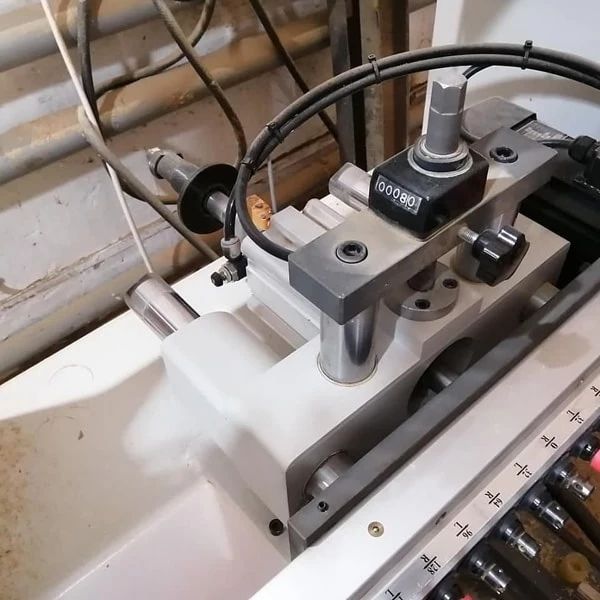

  • Цифровые счетчики на сверлильных группах позволяют делать быструю и точную перенастройку с одного размера на другой.
  • Возможность поворота сверлильной группы на 90 градусов.
  • Станок прост в обслуживании и переналадке.

Конструкция станка

Эргономичная система управления

Станок оснащен промышленным пультом управления с цветным жидкокристаллическим экраном. Удобное расположение кнопок и понятный интерфейс позволяют оператору быстро и точно установить необходимые параметры обработки и запустить процесс.

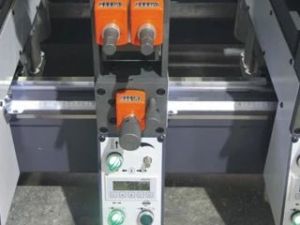

Поворотные сверлильные суппорты

В зависимости от типа карты присадки, суппорты быстро перестраивают свое положение с высокой точностью. Помимо этого, они могут поворачиваться на 90 градусов.

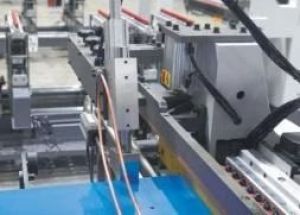

Сверлильные головки

Станок имеет две сверлильные группы – горизонтальную и вертикальную.

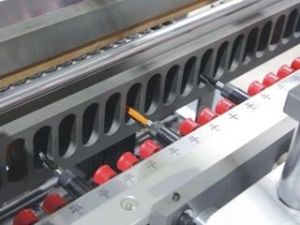

Горизонтальная группа предназначена для точного просверливание отверстий в торцевой части заготовки. Узел имеет полностью закрытые направляющие и устанавливается на четырех крупных направляющих цилиндрической формы, отличающихся повышенной прочностью.

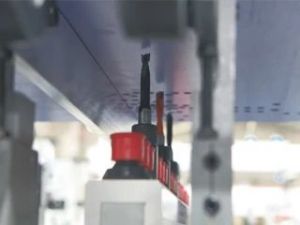

Вертикальные сверлильные головки перемещаются по линейным направляющим. Микрометрические упоры и электронный датчик обеспечивают им высокую точность позиционирования (до 100 мкм). Таким образом, настройка ширины обработки происходит быстро, а качество продукции значительно повышается.

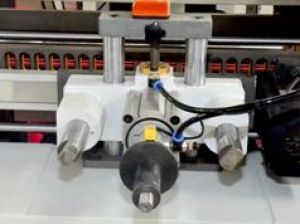

Регулятор глубины

Глубина сверления в торец регулируется винтовой системой, которая быстро и точно выполняет перенастройку и дальнейшую работу по заданным параметрам.

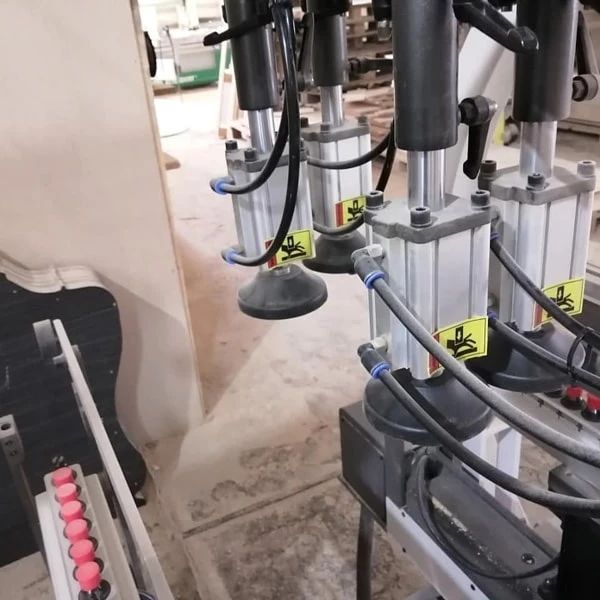

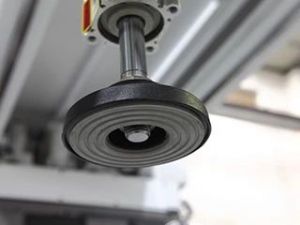

Пневматический фиксатор заготовок

Надежно и точно закрепляет изделие в пределах рабочего пространства станка. Имеет пневматическими прижимы, которые регулируются по толщине детали.

Устройство подготовки сжатого воздуха

Удаляет из воздуха грязь и влагу, а также задает и поддерживает необходимое давление воздуха при входе в пневматическую систему. Узел имеет автоматическую систему подачи лубриканта на штоки пневмоцилиндров и другие пневматические части.

Дополнительные комплектующие

  • Поршневой компрессор WoodTec WT-C 5,5W 135L ($920) – фото
    Давление: 8 бар
    Объем: 135 л
    Вес: 180 кг

Технические характеристики

Расстояние между сверлильными шпинделями в группе, мм 32
Количество сверлильных головок в вертикальной группе, шт. 2
Макс. расстояние между сверлильными шпинделями в группе, мм. 640
Количество сверлильных головок в каждой горизонтальной группе, шт. 1
Частота вращения, об/мин 2800
Максимальная глубина вертикального сверления, мм 60
Максимальная глубина горизонтального сверления, мм 40
Максимальная толщина заготовки, мм 78
Максимальные размеры обрабатываемой зоны, мм 1850 x 640
Частота тока, Гц 50
Напряжение, В 380
Установленная мощность, кВт 4,5
Рабочее давление в пневмосистеме, МПа 0,6

Габаритные размеры (в упаковке)

Длина, мм 2750
Ширина, мм 2500
Высота, мм 1550
Вес, кг 700

Транспортные данные

Количество мест 1
Место: 1
Длина 2,85 м
Ширина 1,2 м
Высота 1,65 м
Объём 5,65 м³
Общий вес 750кг
Общий объём 5,65 м³

Характеристики

Основные характеристики

  • Количество шпинделей, шт.
    63
  • Установленная мощность, кВт
    4,5
  • Вес, кг
    700
  • Размеры станка (Д x Ш x В), мм
    2750 x 2500 x 1550
  • Макс. толщина заготовки, мм
    78
  • Напряжение, В
    380
  • Частота вращения, об/мн
    2800
  • Частота тока, Гц
    50
  • Размеры обрабатываемой панели, мм
    1850 x 640
  • Количество сверлильных головок в вертикальной группе, шт.
    2
  • Макс. расстояние между сверлильными шпинделями в группе, мм
    640
  • Количество сверлильных головок в каждой горизонтальной группе, шт.
    1
  • Максимальная глубина вертикального сверления, мм
    60
  • Максимальная глубина горизонтального сверления, мм
    40
  • Рабочее давление в пневмосистеме, МПа
    0,6
  • Расстояние между сверлильными шпинделями в группе, мм
    32
