Станок рейсмусовый с шейперным ножевым валом WoodTec SR 630 W
Артикул: WoodTec SR 630 W
Станок WoodTec SR 630 W используется для продольного строгания по одной стороне при изготовлении плоских изделий из дерева. Обработка осуществляется в размер по толщине.
Описание
Станок WoodTec SR 630 W используется для продольного строгания по одной стороне при изготовлении плоских изделий из дерева. Обработка осуществляется в размер по толщине.
Сферы применения
Машина широко применяется на деревообрабатывающих цехах и фабриках, производящих строительные материалы, столярные изделия, клееные щиты, мебель и т.д.

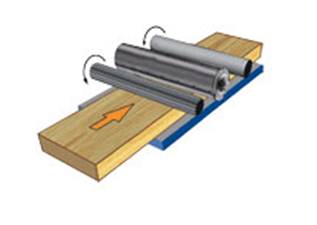

Схема обработки
Отличительные особенности
- Шейперный ножевой вал. Обеспечивает плавный вход ножей в заготовку и исключает ее подрывы.
- Секционный подающий вал позволяет одновременно подавать заготовки разной толщины.
- Рабочий стол станка оснащен двумя гладкими роликами, которые исключают застревание заготовки при обработке.
- Массивная станина обеспечивает высокую жесткость конструкции.
- Мощные двигатели позволяют снимать большую толщину материала (до 5 мм) за один проход.
- Настройка стола на размер обработки осуществляется с помощью маховика по миллиметровой шкале.
- Оснащен когтевой защитой, предотвращающей выброс заготовки.
Конструкция станка
 |

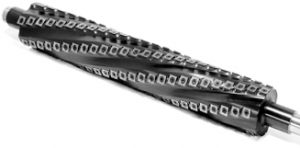

Режущий вал шейперного типаСпиральное расположение ножевых пластин и их поворот относительно оси вала обеспечивают плавное вхождение ножей в материал и полностью исключают его подрывы. Это повышает качество обработки изделия. |
 |

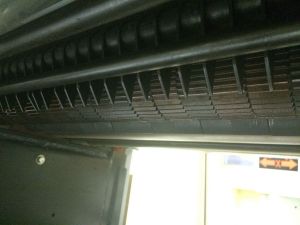

Секционный подающий валДанная конструкция вала дает возможность одновременной подачи на станок изделий разной толщины. Таким образом, значительно повышается производительность станка. Обратный выброс исключается за счет когтевого защитного устройства.
|
 |

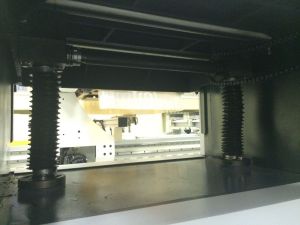

Надежная рабочая поверхностьРабочий стол зафиксирован на двух опорах с защитными кожухами, предотвращающих попадание грязи.
|
 |
Направляющие рабочего столаРабочий стол передвигается четырьмя направляющими, которые предотвращают перекашивание. Рукоятки прочно закрепляют стол.
|
 |

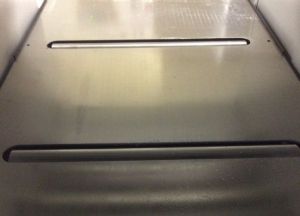

Холостые роликиДва холостых ролика, установленных на рабочей поверхности, улучшают скольжение заготовки по столешнице.
|
 |

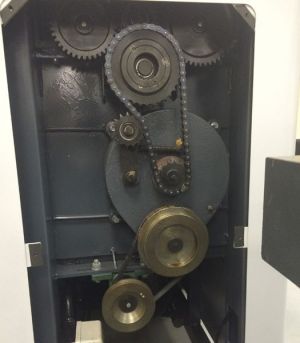

Приводной механизм подающих вальцовПодающие вальцы приводятся в движение передачами из цепей и шестеренок.
|
 |

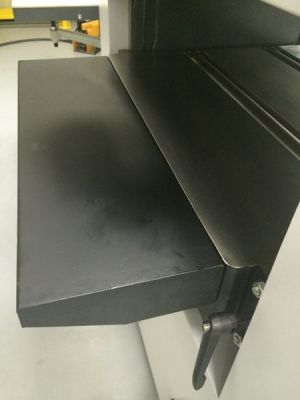

Удлинитель столаРабочая поверхность на выходе имеет удлинение, которое предотвращает подрывы и падение заготовки со стола.
|
 |

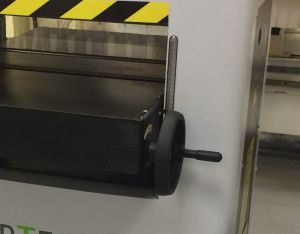

Регулировка высоты столаОператор может поднять или опустить стол вручную, вращая маховик и контролируя размер с помощью миллиметровой линейки.
|
 |

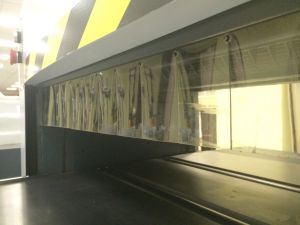

Шторки для защиты станкаПредотвращают разбрасывание мусора по территории производственного помещения. |
 |

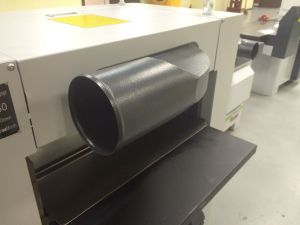

Патрубок под аспиратор (диаметр – 14 см)Предназначен для очистки рабочего стола от пыли и грязи. |
 |

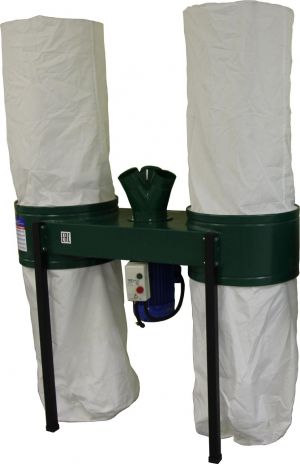

Аспиратор (опция)Удаляет отходы из рабочей зоны, обеспечивает высокое качество изделий и продлевает срок службы станка. |
Дополнительные комплектующие
- Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO (35 985 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO (69 491 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO (78 287 ₽)
Технические характеристики
| Ширина, наибольшая, мм | 630 |
| Толщина, наименьшая, мм | 4 |
| Толщина наибольшая, мм | 200 |
| Длина не менее, мм | 220 |
| Толщина снимаемого слоя, наибольшая, мм | 5 |
| Диаметр ножевого вала, мм | 108 |
| Скорость подачи заготовки, м/мин | 8; 12 |
| Частота вращения ножевого вала, об/мин | 4800 |
| Мощность электродвигателя привода ножевого вала и подачи, кВт | 5,5 |
Габаритные размеры
| Длина, мм | 1053 |
| Ширина, мм | 894 |
| Высота, мм | 1143 |
| Вес, кг | 500 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,05 м |
| Ширина | 0,85 м |
| Высота | 1,3 м |
| Вес (место 1) | 500 кг |
| Объём | 1,16 м³ |
| Общий вес | 500 кг |
| Общий объём | 1,16 м³ |
Характеристики
Основные характеристики
-
Мощность, кВт5,5
-
Скорость подачи заготовки, м/мин8; 12
-
Длина не менее, мм220
-
Толщина наибольшая, мм200
-
Толщина, наименьшая, мм4
-
Ширина, наибольшая, мм630
-
Вес, кг500
-
Размеры станка (Д x Ш x В), мм1053 x 894 x 1143
-
Частота вращения ножевого вала, об/мн4800
-
Диаметр ножевого вала, мм108
-
Максимальная толщина снимаемого слоя, мм5
