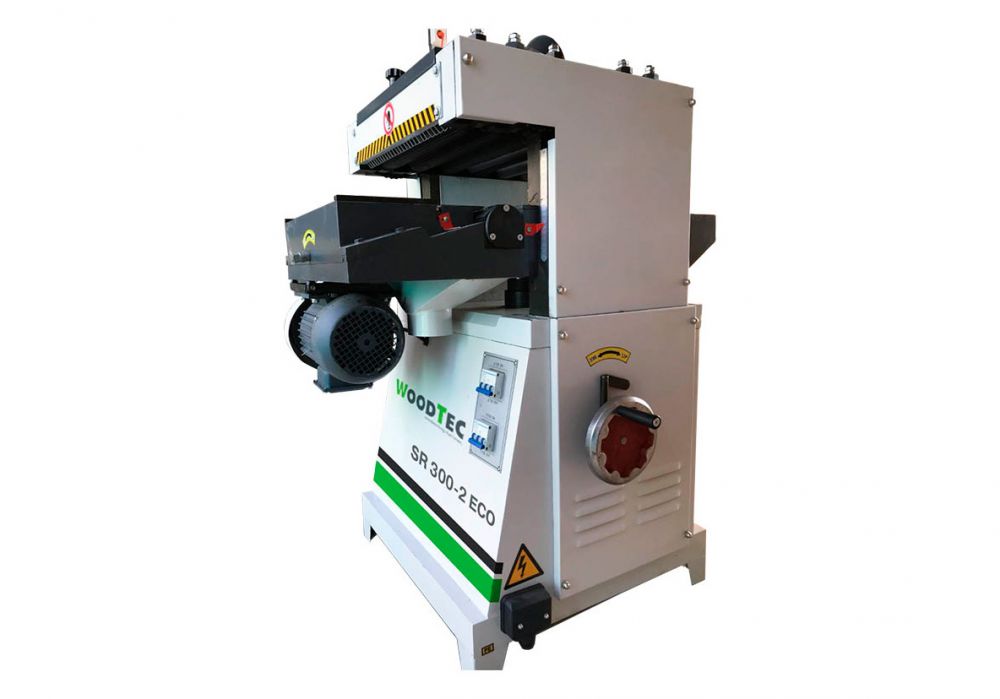

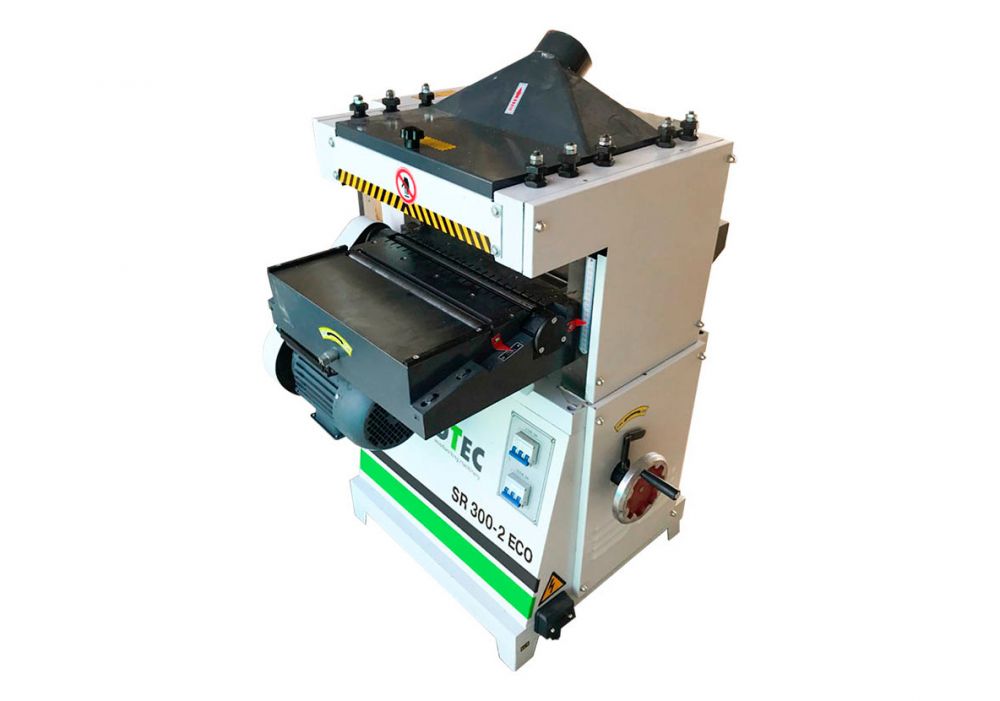

Станок рейсмусовый двухсторонний WoodTec SR 300-2 ECO
Артикул: WoodTec SR 300-2 ECO
Рейсмусовый станок WoodTec SR 300-2 ECO используется для двусторонней обработки плоских предметов из дерева. Строгание осуществляется в размер по толщине.
Описание
Рейсмусовый станок WoodTec SR 300-2 ECO используется для двусторонней обработки плоских предметов из дерева. Строгание осуществляется в размер по толщине.
Сферы применения
Машина широко применяется компаниями, занимающимися строительством домов из дерева, а также на деревообрабатывающих цехах и фабриках, производящих строительные материалы, столярные изделия, мебель, клееные щиты и т.д.

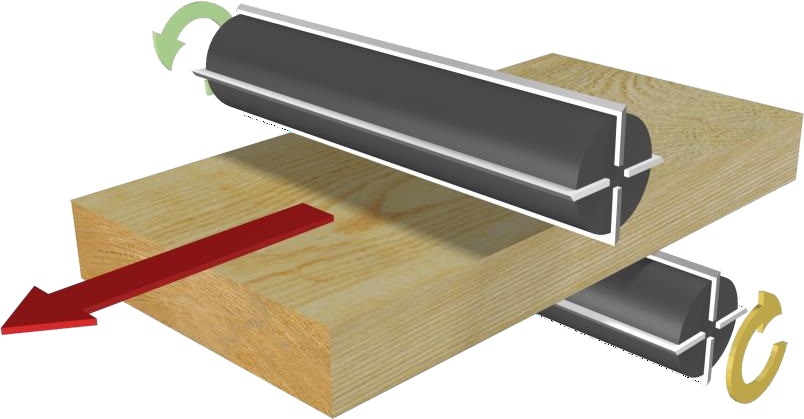

Схема обработки
.jpg)
Конструкция станка
|
|

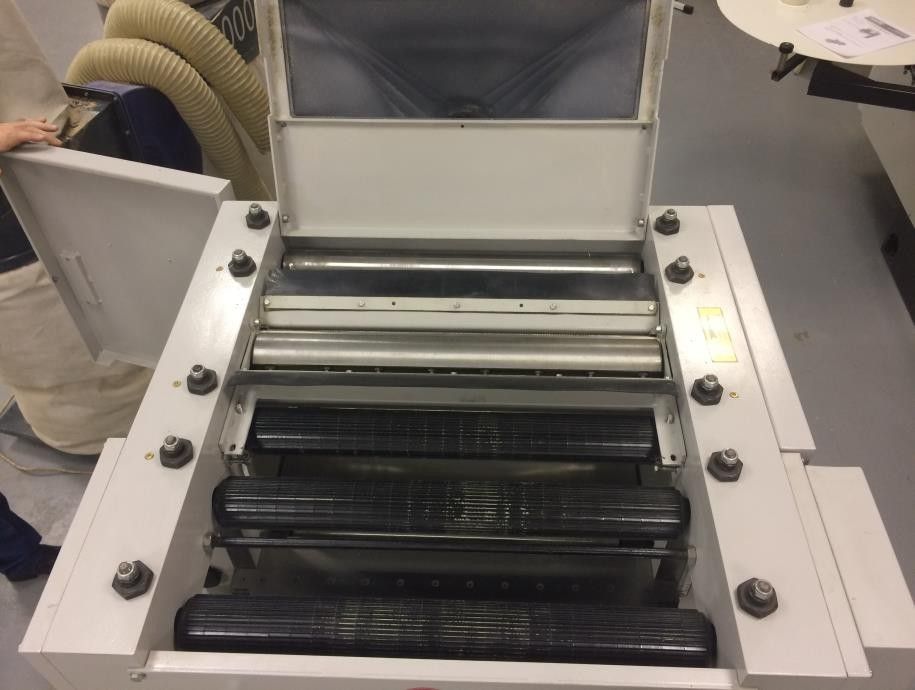

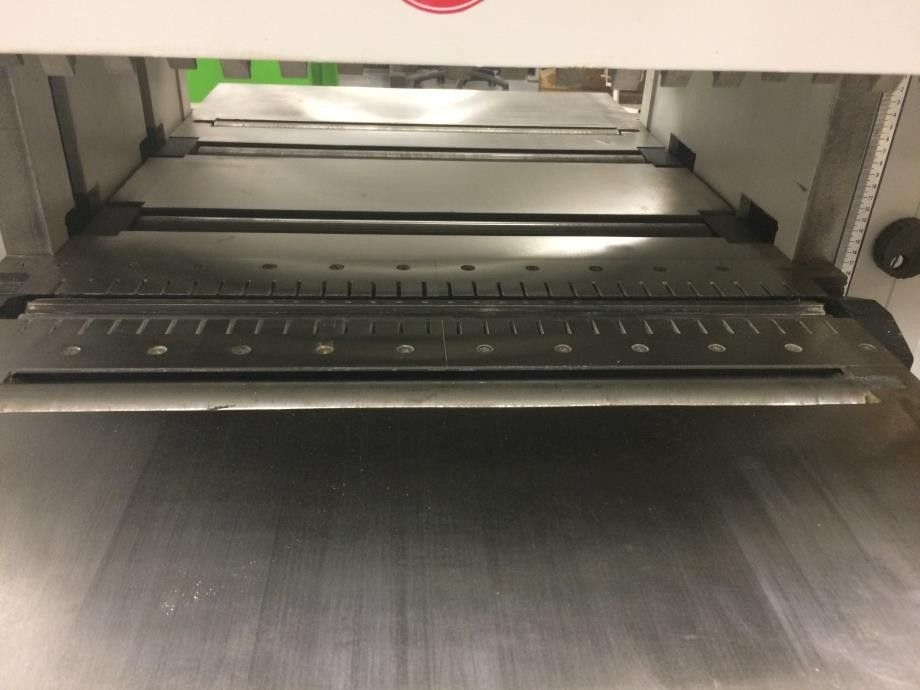

Секционные подающие вальцы (верхние)Конструкция из трех валов позволяет подавать на станок изделия разной толщины. Таким образом, значительно повышается производительность станка. Обратный выброс исключается за счет когтевого защитного устройства. |
 |
Секционные подающие вальцы (нижние)Представляют собой четыре ролика, установленных на рабочей поверхности, – они улучшают скольжение заготовки по столешнице. Предусмотрена возможность настройки вылета из стола в соответствии с выполняемой задачей. Два приводных ролика находятся под верхним валом. |
 |

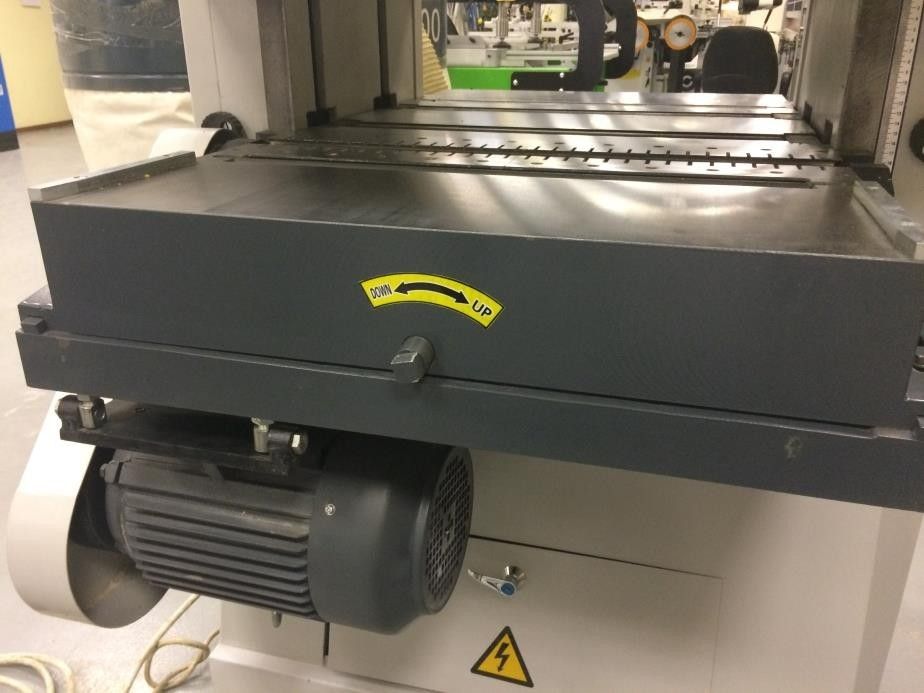

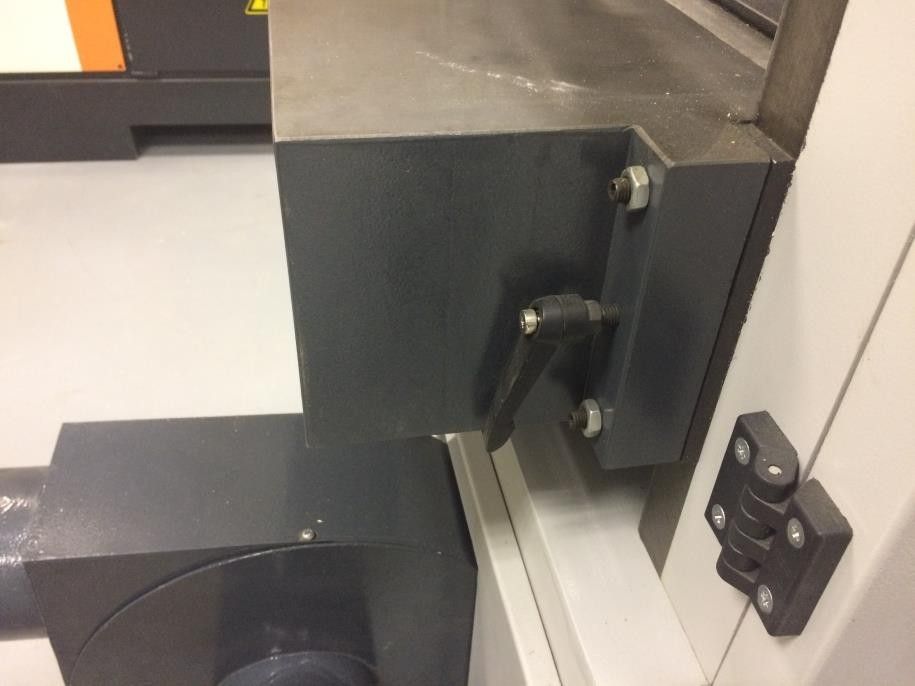

Направляющие рабочего столаРабочий стол передвигается четырьмя направляющими, которые предотвращают перекашивание. Рукоятки прочно закрепляют стол. |
|
|

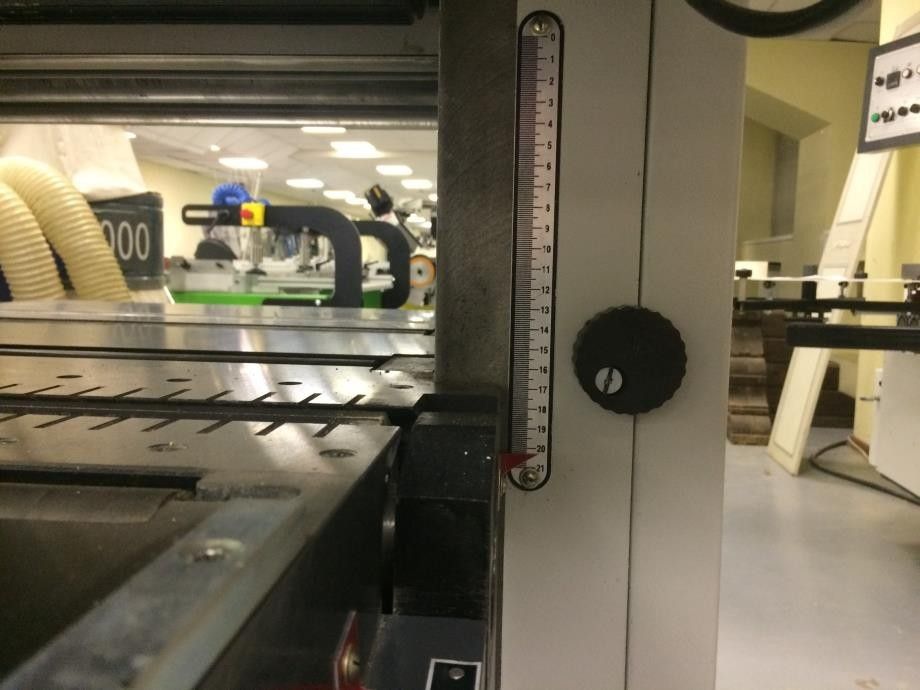

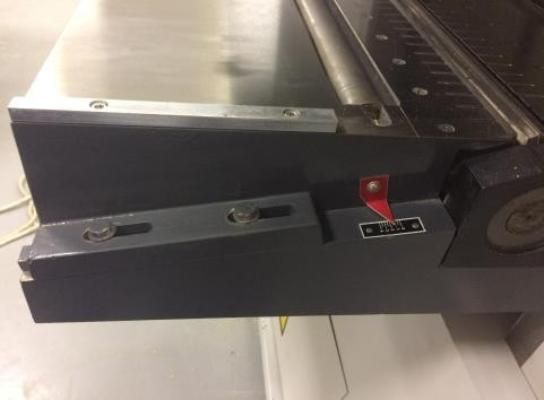

Фуговальный валПриводится в движение отдельным мотором. Глубина снятия регулируется винтом, который находится на передней панели, а также встроенной миллиметровой линейкой. |
|
|

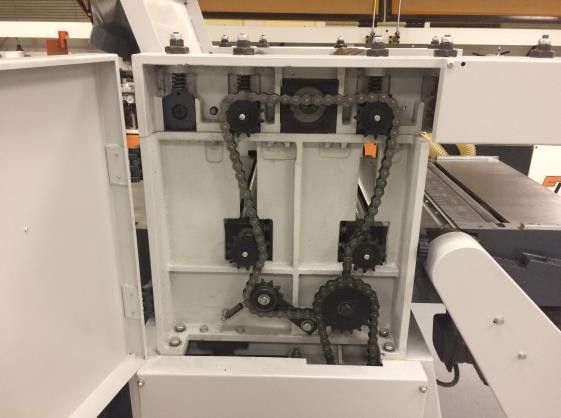

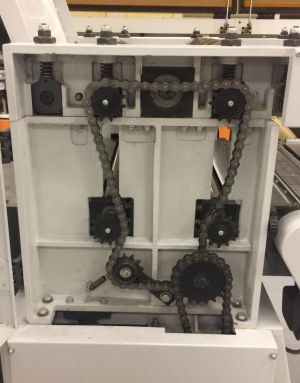

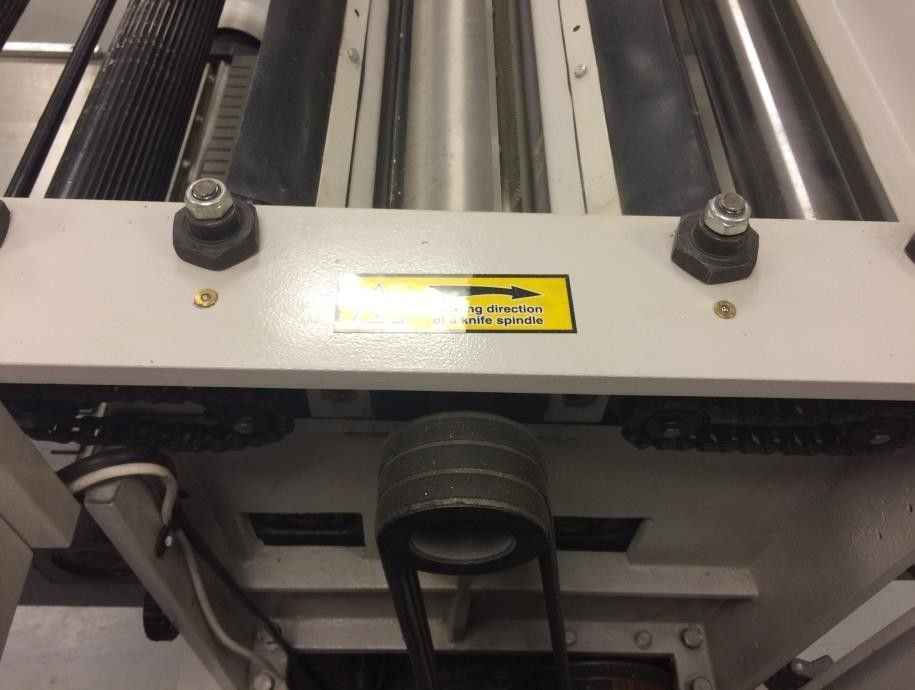

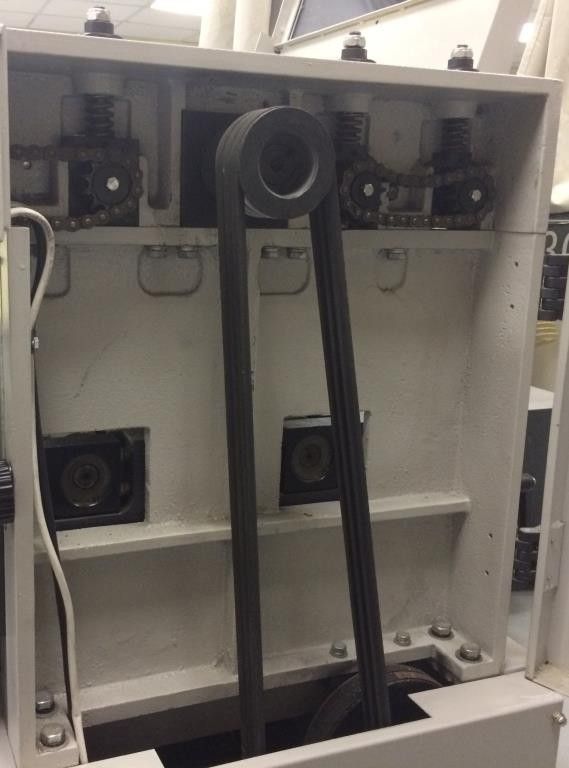

Рейсмусовый валПриводится в движение мощным мотором, клиноременной передачей и цепями. |
|
|

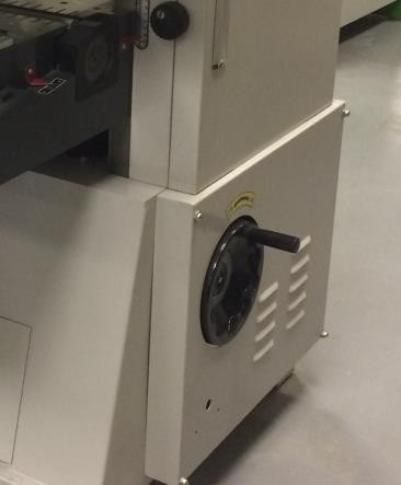

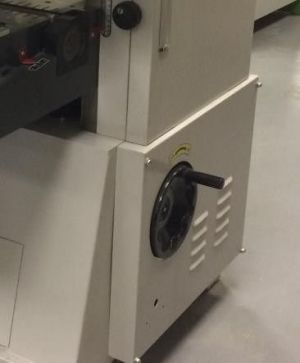

Регулировка высоты столаОператор может поднять или опустить стол вручную, вращая маховик, который находится сбоку. |
|
|

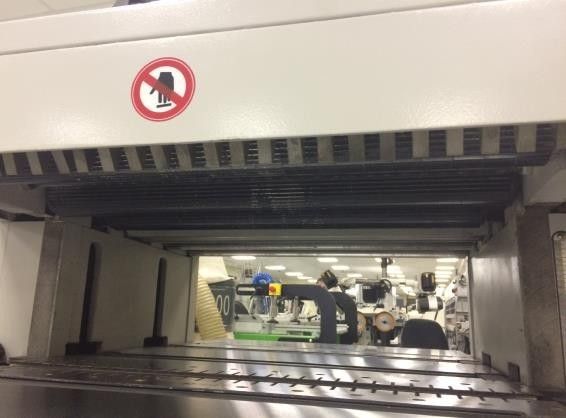

Защита ножевого валаНожевой вал имеет две крышки – сверху и сбоку. Они защищают режущие инструменты от попадания грязи и посторонних предметов, а оператора – от возможных травм. Обе крышки имеют откидной механизм, которые позволяют получить доступ к ножевому валу, подающим вальцам и цепям для обслуживания. |
 |

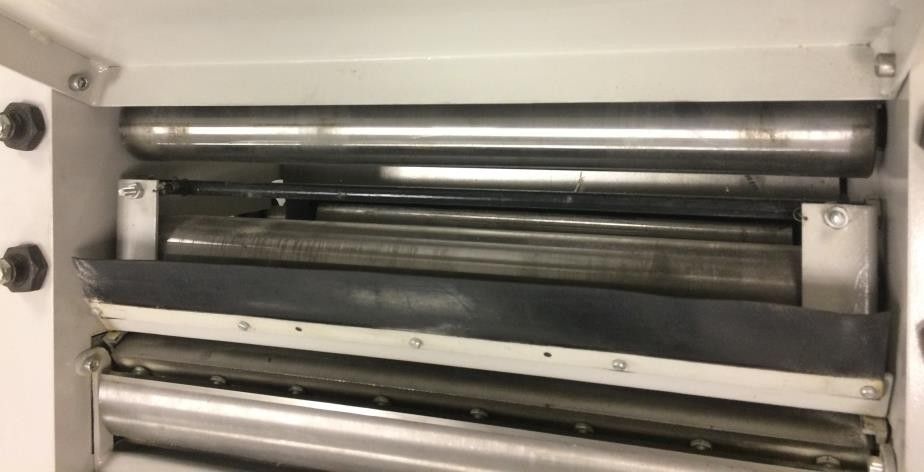

Валы приемаВ конце станка изделия принимают гладкие валы из стали со встроенным приводом. |
 |
ТавотницыТавотницы, предназначенные для смазывания приводных цепей подающих валов, установлены в верхней части машины. |
|
|

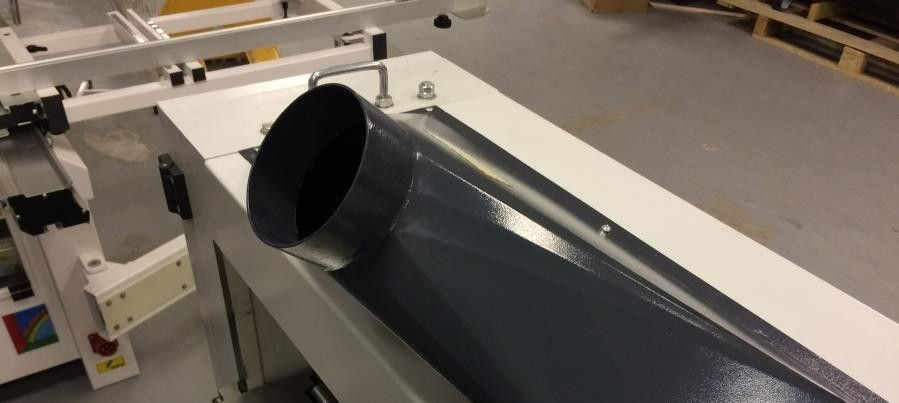

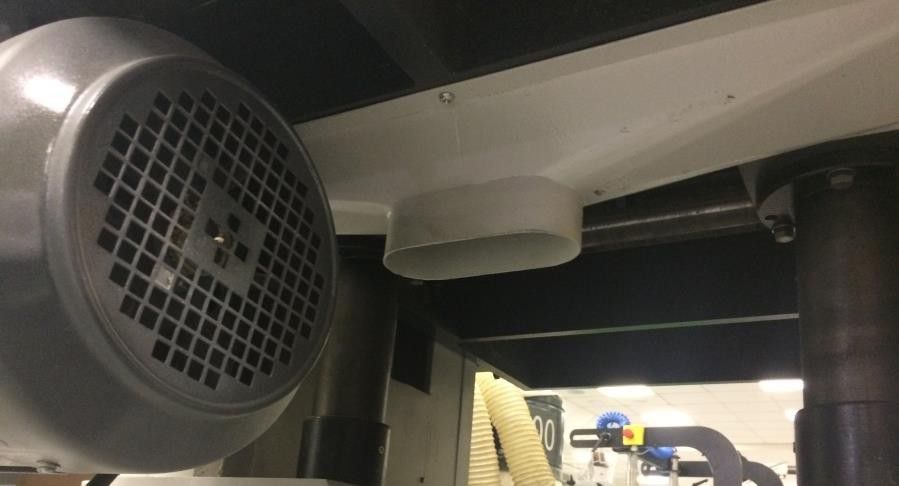

Аспирационные патрубкиСтружка из рабочей зоны удаляется двумя эксгаустерными воронками, расположенными около рейсмусового и фуговального валов. |
Технические характеристики
| Макс. ширина, мм | 300 |
| Толщина заготовки, мм | 3 - 160 |
| Мин. длина, мм | 165 |
| Количество ножевых валов, шт. | 2 |
| Диаметр ножевых валов, мм | 75 |
| Частота вращения ножевых валов, об/мин | 7500 |
| Толщина снимаемого слоя на нижнем шпинделе, мм: | 2 |
| Толщина снимаемого слоя на верхнем шпинделе, мм: | 4 |
| Скорость подачи, м/мин | 8; 10 |
| Мощность привода верхнего ножевого вала, кВт | 2,2 |
| Мощность привода нижнего ножевого вала, кВт | 1,5 |
| Общая мощность, кВт | 3,7 |
Габаритные размеры
| Длина, мм | 890 |
| Ширина, мм | 595 |
| Высота, мм | 1118 |
| Вес, кг | 320 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 0,89 м |
| Ширина | 0,6 м |
| Высота | 1,18 м |
| Вес (место 1) | 320 кг |
| Объём | 0,63 м³ |
| Общий вес | 320 кг |
| Общий объём | 0,63 м³ |
Характеристики
Основные характеристики
-
Мощность, кВт3,7
-
Количество ножей, шт.2
-
Длина не менее, мм165
-
Толщина наибольшая, мм160
-
Толщина, наименьшая, мм3
-
Ширина, наибольшая, мм300
-
Вес, кг320
-
Размеры станка (Д x Ш x В), мм890 x 595 x 1118
-
Частота вращения ножевого вала, об/мн7500
-
Диаметр ножевого вала, мм75
-
Скорость подачи заготовки, м/мин8; 10
-
Мощность привода верхнего ножевого вала, кВт2,2
-
Толщина снимаемого слоя на верхнем шпинделе, мм4
-
Толщина снимаемого слоя на нижнем шпинделе, мм2
-
Мощность привода нижнего ножевого вала, кВт1,5
