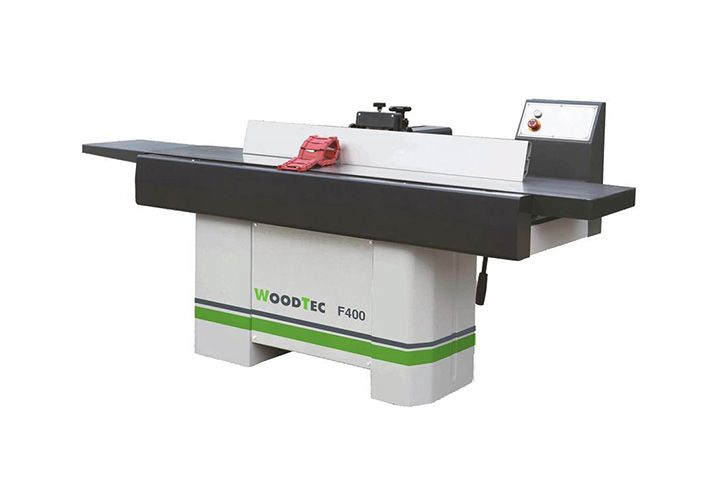

Станок фуговальный WoodTec F 400
Артикул: WoodTec F 400
Станок WoodTec F 400 используется для прямого строгания по одной стороне и снятия фаски под углом в процессе производства деревянных строительных материалов, столярных изделий, клееных щитов, мебели и т.д.
Описание
Станок WoodTec F 400 используется для прямого строгания по одной стороне и снятия фаски под углом при изготовлении деревянных изделий.
Сферы применения
Машина широко применяется на деревообрабатывающих цехах и фабриках, производящих мебель, строительные материалы, столярные изделия, клееные щиты и т.д.
Схема обработки
Отличительные особенности
- Литые чугунные столы обеспечивают высокое качество обработки.
- Массивная станина позволяет значительно снизить уровень вибраций.
- Удобное и быстрое выставление толщины снимаемого съема с помощью рычага.
- Удобная настройка направляющей линейки на необходимую ширину строгания и угол от 90° до 45°.
Конструкция станка
 |
Строгальный вал, расположенный под угломТакая конструкция обеспечивает плавное вхождение ножей в материал и полностью предотвращает его подрывы. Резка под косым углом позволяет избежать появления опережающей трещины, а также улучшает качество обработки изделия. В отличие от прямого вала, данное решение исключает удар заготовки о ножи, обеспечивает мягкую и безопасную обработку материала. |
 |
Литая рабочая поверхностьСтолы отлиты из чугуна. Жесткая конструкция столешницы значительно повышает качество готовой продукции. |
 |
Индикатор глубины снятияГлубина снятия отображается на шкале, установленной на передней части станка. |
 |
Рычаг для настройки столаПозволяет быстро настроить необходимую глубину снятия. |
 |
Алюминиевая линейкаНа станке имеется направляющая линейка с механизмом для ее перемещения, который приводится в движение маховиком и реечной передачей. Длина – 1,2 м. Высота – 15 см.
|
 |
Рукоятка для наклона направляющей линейкиПредназначена для снятия фаски.
|
 |

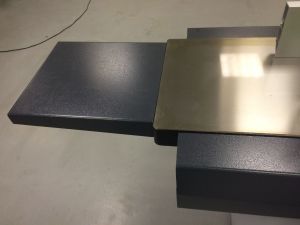

Дополнительный столПозволяет увеличить длину рабочей поверхности на 40 см – до 2,4 метра, а также повысить качество обработки изделия. |
 |
Патрубок для аспирацииПредназначен для удаления загрязнений из рабочей зоны. Размещен под столом.
|
 |
Автоматическое подающее устройство (опция)Повышает эффективность машины и обеспечивает безопасную работу. |
 |
Аспиратор (опция)Удаляет отходы из рабочей зоны, обеспечивает высокое качество изделий и продлевает срок службы станка. |
Дополнительные комплектующие
- Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO (35 993 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO (69 506 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO (78 304 ₽)
Технические характеристики
| Ширина обработки, мм | 400 |
| Длина рабочего стола, мм | 2000 |
| Максимальная толщина снимаемого слоя, мм | 5 |
| Диаметр ножевого вала, мм | 102 |
| Количество ножей ножевого вала, шт | 4 |
| Мощность эл. двигателя, кВт | 4 |
| Напряжение, В | 380 |
| Частота вращения ножевого вала, об/мин | 5000 |
Габаритные размеры
| Длина, мм | 2000 |
| Ширина, мм | 790 |
| Высота, мм | 1100 |
| Вес, кг | 500 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 2,1 м |
| Ширина | 0,8 м |
| Высота | 1,3 м |
| Вес (место 1) | 500 кг |
| Объём | 2,18 м³ |
| Общий вес | 500 кг |
| Общий объём | 2,18 м³ |
Характеристики
Основные характеристики
-
Мощность двигателя, кВт4
-
Количество ножей ножевого вала, шт.4
-
Диаметр ножевого вала, мм102
-
Максимальная толщина снимаемого слоя, мм5
-
Длина рабочего стола, мм2000
-
Ширина обработки, мм400
-
Вес, кг500
-
Напряжение, В380
-
Размеры станка (Д x Ш x В), мм2000 x 790 x 1100
-
Частота вращения ножевого вала, об/мн5000
