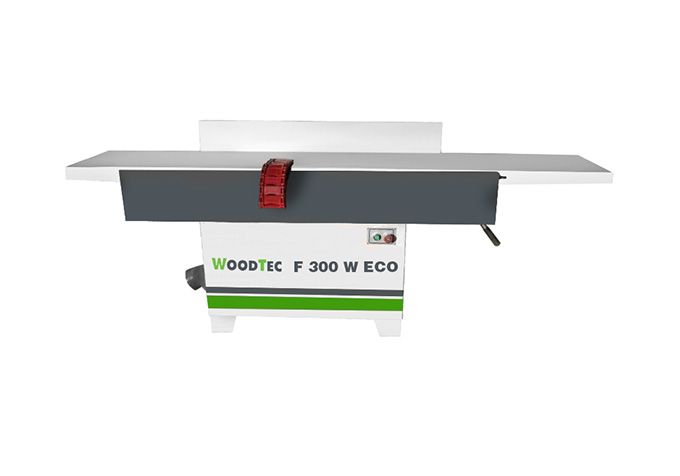

Станок фуговальный с шейперным валом WoodTec F 300 W ECO фото 1
Станок фуговальный с шейперным валом WoodTec F 300 W ECO фото 1

Станок фуговальный с шейперным валом WoodTec F 300 W ECO

Артикул: WoodTec F 300 W ECO

В корзину Узнать цену

Станок WoodTec F 300 W ECO используется для прямого строгания по одной стороне и снятия фаски под углом при изготовлении деревянных строительных материалов, столярных изделий, клееных щитов, мебели и т.д.

Описание

Станок WoodTec F 300 W ECO используется для прямого строгания по одной стороне и снятия фаски под углом при изготовлении деревянных изделий.

Сферы применения

Машина широко применяется на деревообрабатывающих цехах и фабриках, производящих строительные материалы, столярные изделия, клееные щиты, мебель и т.д.

Схема обработки

Отличительные особенности

  • Шейперный вал
  • Литые чугунные столы обеспечивают высокое качество обработки.
  • Массивная станина позволяет значительно снизить уровень вибраций.
  • Удобное и быстрое выставление толщины снимаемого съема с помощью рычага.
  • Удобная настройка направляющей линейки на необходимую ширину строгания и угол от 90° до 45°.

Конструкция станка

Режущий вал шейперного типа

Спиральное расположение ножевых пластин обеспечивает плавное вхождение ножей в материал и полностью исключает его подрывы. Это повышает качество обработки изделия.

Литая рабочая поверхность

Фуговальный стол отливается из чугуна и проходит обработку на шлифовальных и фрезеровальных центрах с ЧПУ. Жесткость конструкции увеличена за счет дополнительных ребер.

Регулятор положения стола подачи

На станке имеется рычаг для настройки высоты стола, а также шкала для отслеживания величины снимаемой поверхности.

Алюминиевый направляющий упор

Упор размером 1,5 м x 12 см сделан из алюминиевого профиля и усилен дополнительными ребрами.

Крепление упора

Направляющий упор крепится на литую опору. Передвижение по ширине происходит с помощью маховика и передачи шестерня-рейка. Таким образом, конструкция имеет повышенную жесткость и легко настраивается.

Наклонный механизм упора

Упор можно наклонить в диапазоне углов 90-45 градусов. Это необходимо для таких действий, как, например, снятие фаски.

Отверстие под аспиратор

Находится под принимающим столом. Полностью удаляет пыль и грязь из рабочей зоны.

Дополнительные комплектующие

  • Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO (35 993 ₽)
  • Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO (69 506 ₽)
  • Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO (78 304 ₽)

Технические характеристики

Ширина обработки, мм 310
Длина рабочего стола, мм 2000
Максимальная толщина снимаемого слоя, мм 4
Диаметр ножевого вала, мм 100
Количество ножей ножевого вала, шт 72
Мощность эл. двигателя, кВт 3
Напряжение, В 380
Частота вращения ножевого вала, об/мин 5060

Габаритные размеры

Длина, мм 2082
Ширина, мм 710
Высота, мм 1050
Вес, кг 400

Транспортные данные

Количество мест 1
Место: 1
Длина 1,9 м
Ширина 0,6 м
Высота 1,3 м
Вес (место 1) 400 кг
Объём 1,48 м³
Общий вес 400 кг
Общий объём 1,48 м³

Характеристики

Основные характеристики

  • Мощность двигателя, кВт
    3
  • Количество ножей ножевого вала, шт.
    72
  • Диаметр ножевого вала, мм
    100
  • Максимальная толщина снимаемого слоя, мм
    4
  • Длина рабочего стола, мм
    2000
  • Ширина обработки, мм
    310
  • Вес, кг
    400
  • Напряжение, В
    380
  • Размеры станка (Д x Ш x В), мм
    2082 x 710 x 1050
  • Частота вращения ножевого вала, об/мн
    5060
