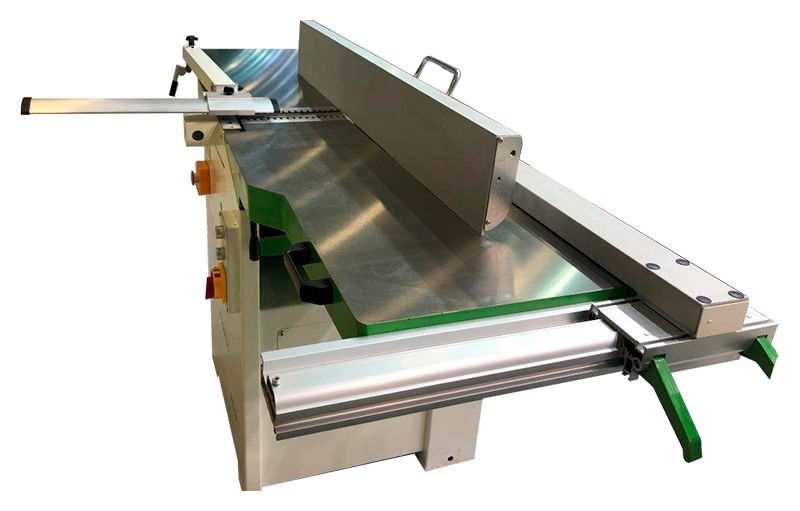

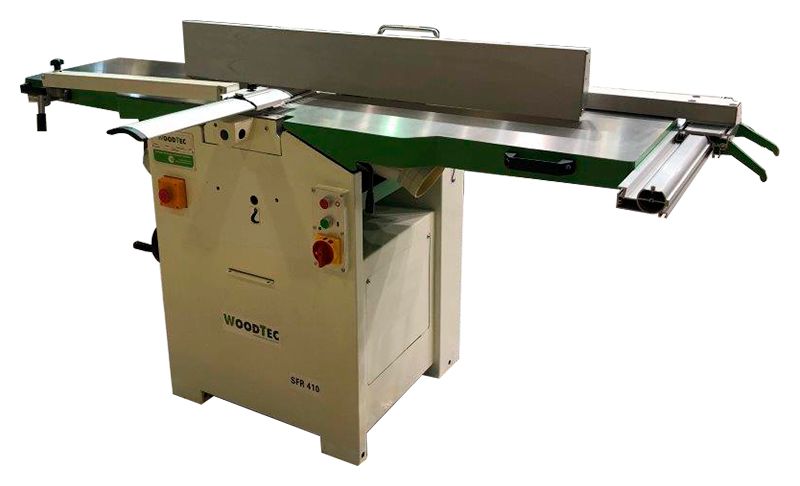

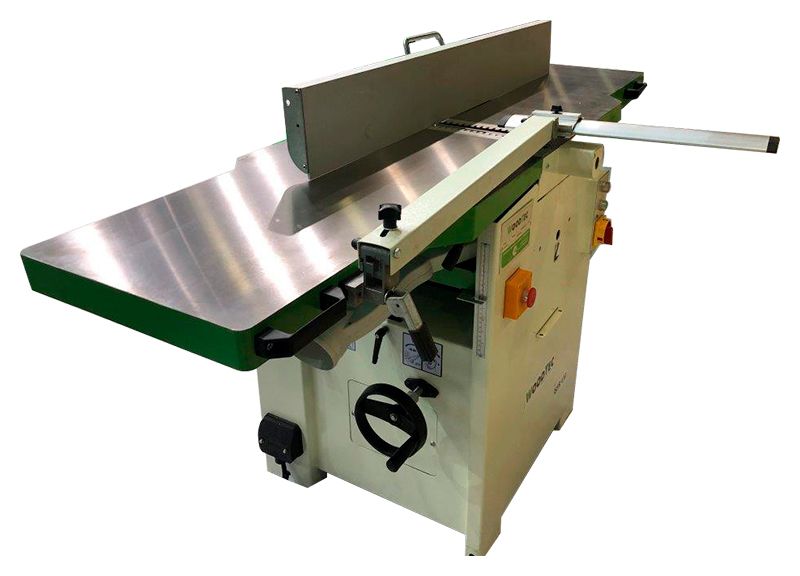

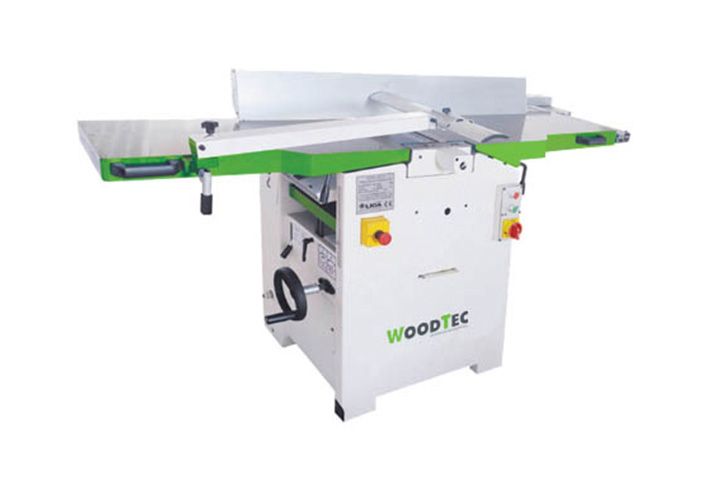

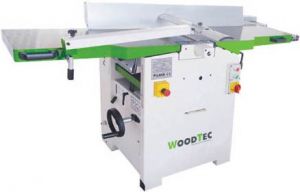

Станок фуговально-рейсмусовый WoodTec SFR 410

Артикул: WoodTec SFR 410

В корзину Узнать цену

WoodTec SFR 410 сочетает в себе функции фуговального и рейсмусового станков. Агрегат используется для получения базовой поверхности методом прямого строгания пласти и кромок деревянных заготовок по одной стороне, а также для их обработки в размер по толщине.

Описание

WoodTec SFR 410 сочетает в себе функции фуговального и рейсмусового станков. Агрегат используется для получения базовой поверхности методом прямого строгания пласти и кромок деревянных заготовок по одной стороне, а также для их обработки в размер по толщине.

Сферы применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, мебели и другие деревообрабатывающие производства.

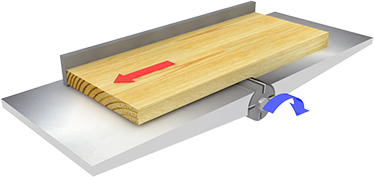

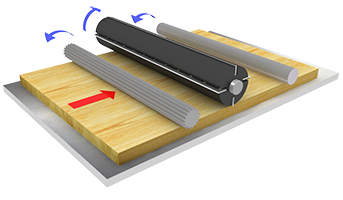

Схема обработки

Конструкция станка

Литые рабочие столы

Фуговальный и рейсмусовые столы отливаются из серого чугуна и проходят обработку на шлифовальных центрах с ЧПУ. Жесткость конструкции увеличена за счет дополнительных ребер. Таким образом конструкция становится идеально ровной и долговечной, что необходимо для достижения высокого качества изделий.

Фуговальное устройство

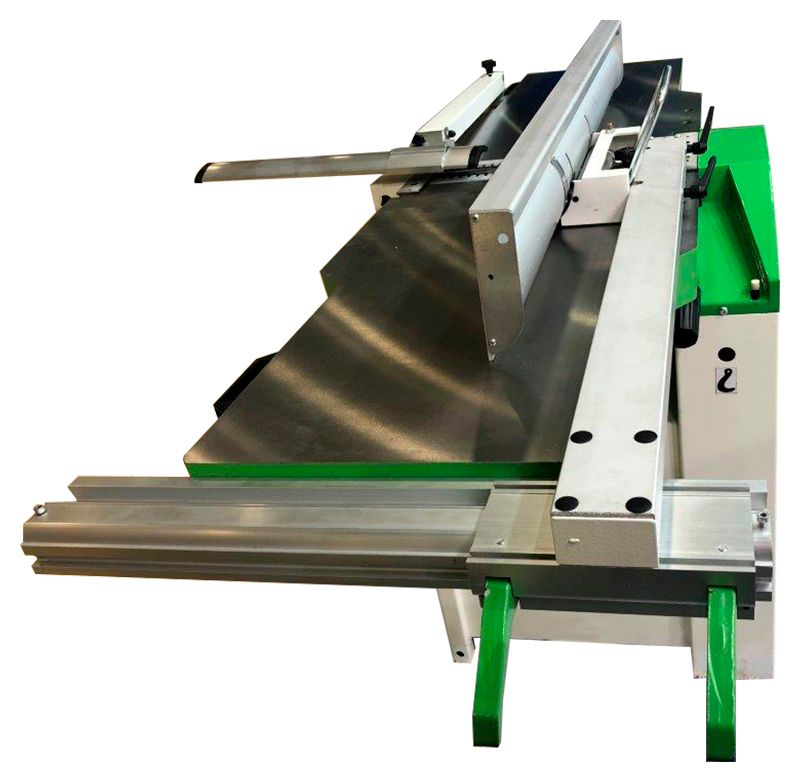

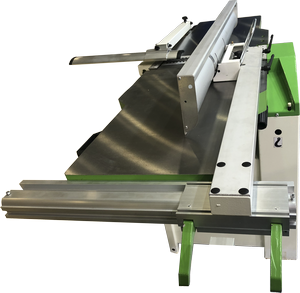

В торец подающего стола прикреплена упорная линейка профессионального уровня. Данное решение позволяет сэкономить пространство в помещении за счет размещения станка вдоль стены.

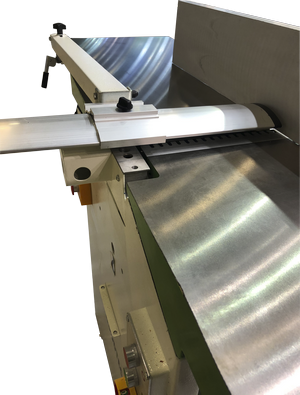

Над фуговальным валом установлена специальная крышка, защищающая работника от травм.

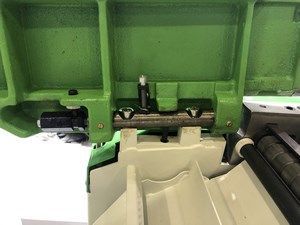

Позиционирование подающего стола

Положение стола можно установить с помощью винтовой передачи, которая сохраняет настроенные параметры, в том числе при переключении режима работы от фугования к рейсмусованию.

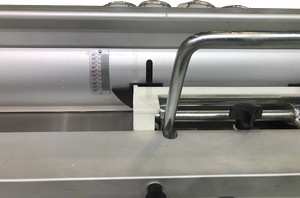

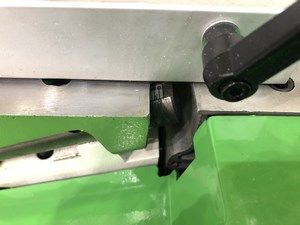

Настройка угла наклона

Угол наклона регулируется упорной линейкой со шкалой от 0 до 45 градусов и закрепляется эксцентриковым прижимом. Точное позиционирование фуговального упора осуществляется специальным механизмом.

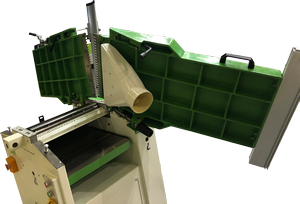

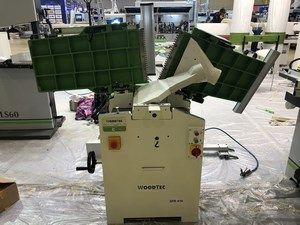

Откидное устройство для столов

Позволяет по очереди раскладывать столы и устанавливать их на упоры, которые защищают каркас станка от повреждений. Принимающий стол фуговального узла имеет стопорный механизм.

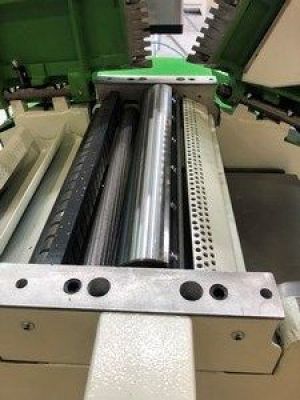

Строгальное устройство

Вал строгального узла состоит из трех ножей, благодаря чему достигается высокое качество обработки. Когтевой защитный механизм помогает избежать обратного выброса изделия.

Строгальные и металлические подающие валы установлены в массивном вибропоглощающем кожухе из стали.

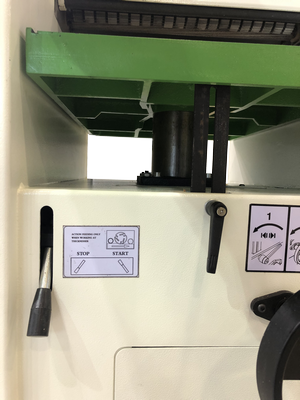

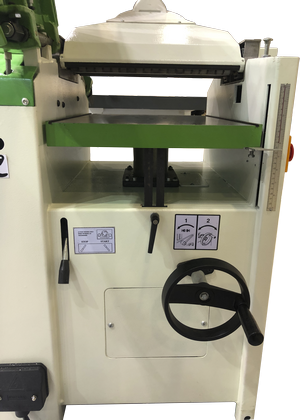

Рейсмусовое устройство

Его конструкция имеет одну опору. На входе размещена планка с винтовым зажимом, которая надежно фиксирует положение рабочего стола в течение всего процесса обработки. Также имеется шкала для контроля глубины строгания.

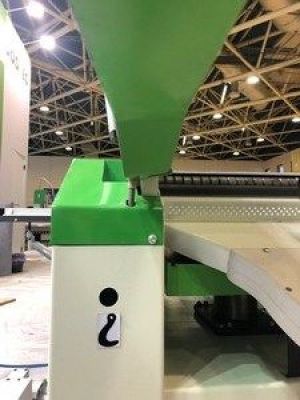

Кожухи под аспирацию

Станок имеет два кожуха под аспирацию. Один из них по умолчанию размещается на рейсмусовом устройстве. Второй устанавливается под подающим фуговальным столом при переключении между операциями.

Дополнительные комплектующие

  • Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO (36 025 ₽)
  • Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO (69 568 ₽)
  • Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO (78 374 ₽)

Технические характеристики

Максимальная ширина фугования, мм 410
Максимальная толщина снимаемого слоя, мм 4
Максимальная ширина рейсмусования, мм 408
Габариты фуговальных столов (длинах x ширина), мм 1809 x 510
Размер рейсмусового стола, мм 600 x 408
Толщина рейсмусования, мм 5 - 230
Скорость подачи при рейсмусовании, м/мин 7
Диаметр шпинделя, мм 72
Размер ножей, мм 410 x 30 x 3
Количество ножей, шт. 3
Частота вращения, об/мин 5200
Мощность, кВт 3

Габаритные размеры

Длина, мм 2010
Ширина, мм 727
Высота, мм 1087
Вес, кг 450

Транспортные данные

Количество мест 1
Место: 1
Длина 1,9 м
Ширина 0,8 м
Высота 1,1 м
Вес (место 1) 450 кг
Объём 1,67 м³
Общий вес 450 кг
Общий объём 1,67 м³

Характеристики

Основные характеристики

  • Частота вращения, об/мн
    5200
  • Размеры ножей, мм
    410 x 30 x 3
  • Размер стола (фуговальный узел), мм
    1809 x 510
  • Размер стола (рейсмусовый узел), мм
    600 x 408
  • Скорость подачи (рейсмусовый узел), м/мин
    7
  • Максимальная толщина (рейсмусовый узел), мм
    5 - 230
  • Максимальная ширина строгания (рейсмусовый узел), мм
    408
  • Максимальная ширина строгания (фуговальный узел), мм
    410
  • Количество ножей, шт.
    3
  • Максимальная толщина снимаемого слоя, мм
    4
  • Диаметр шпинделя, мм
    72
  • Вес, кг
    450
  • Мощность, кВт
    3
  • Размеры станка (Д x Ш x В), мм
    2010 x 727 x 1087
  • Количество плоских ножей, шт.
    4
