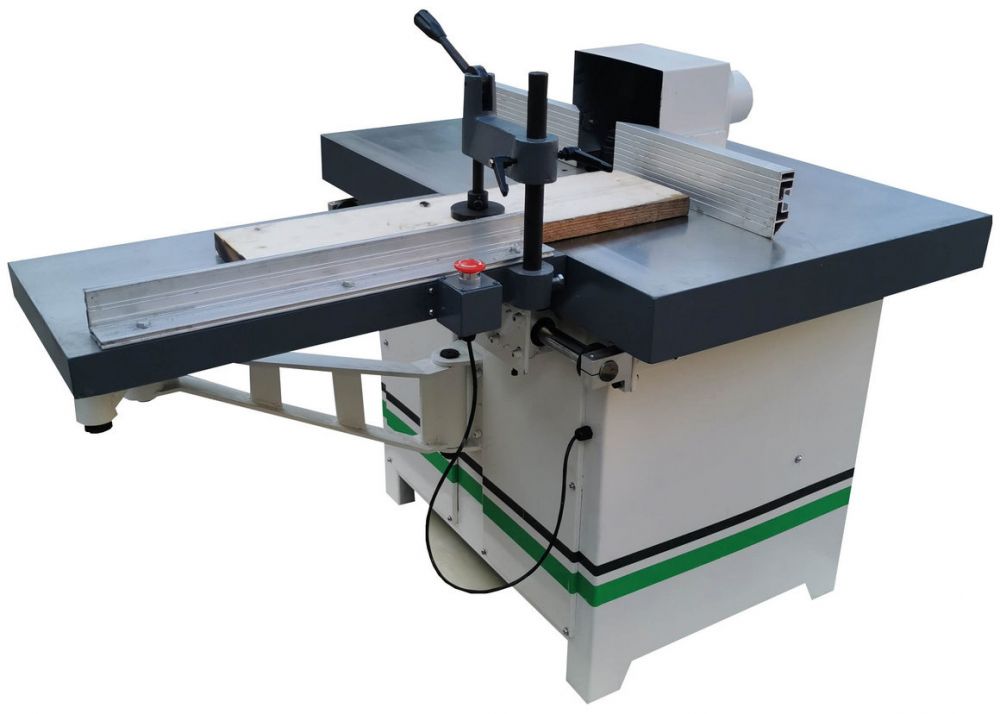

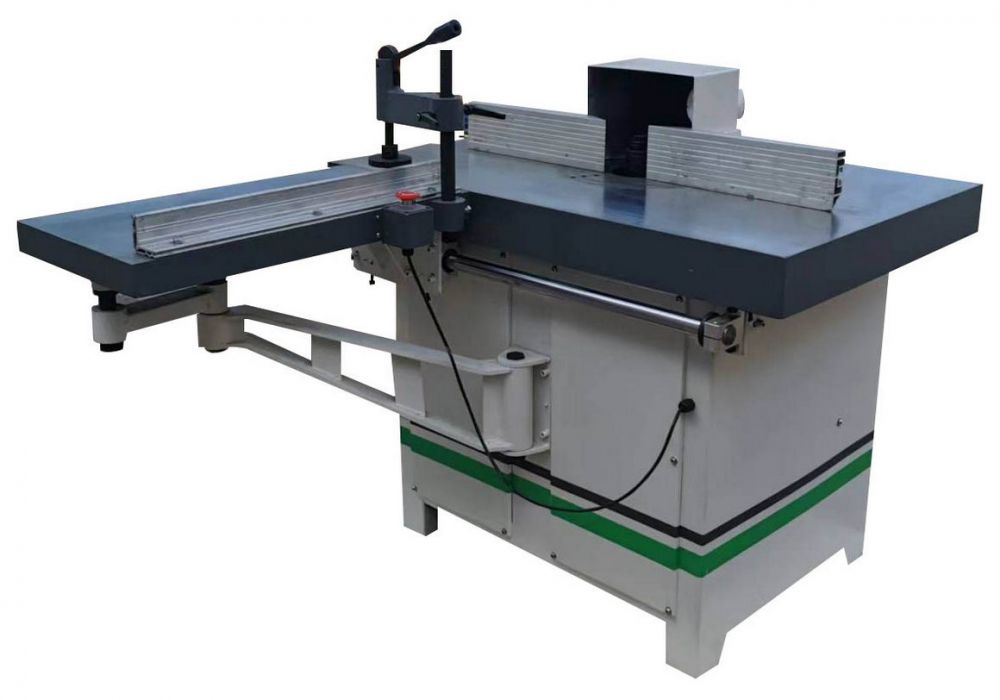

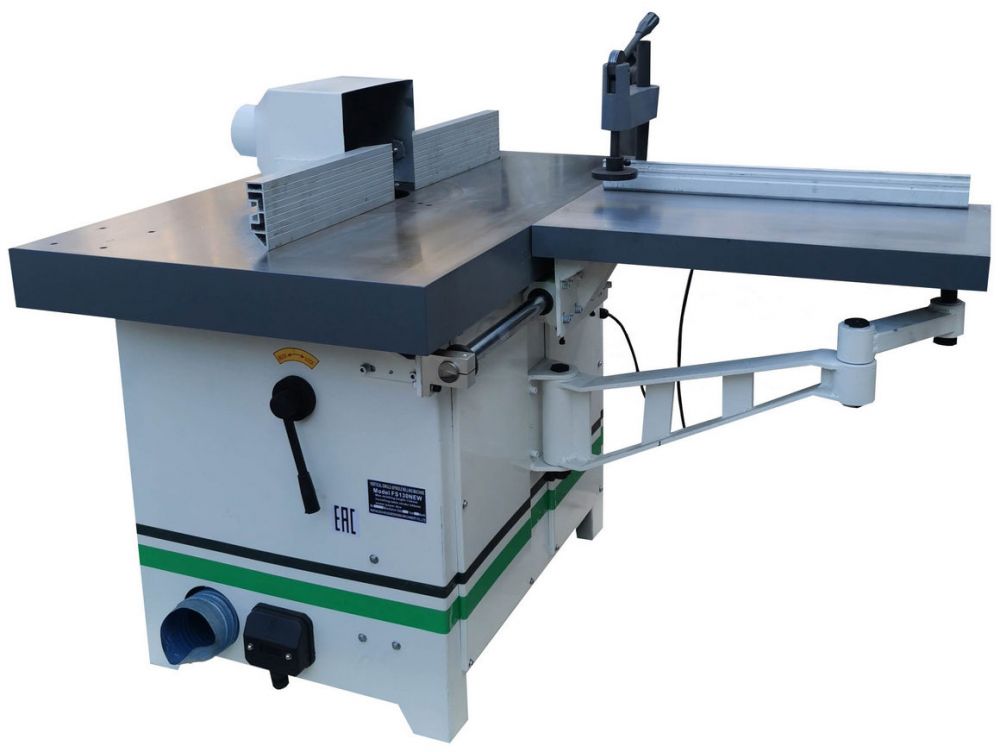

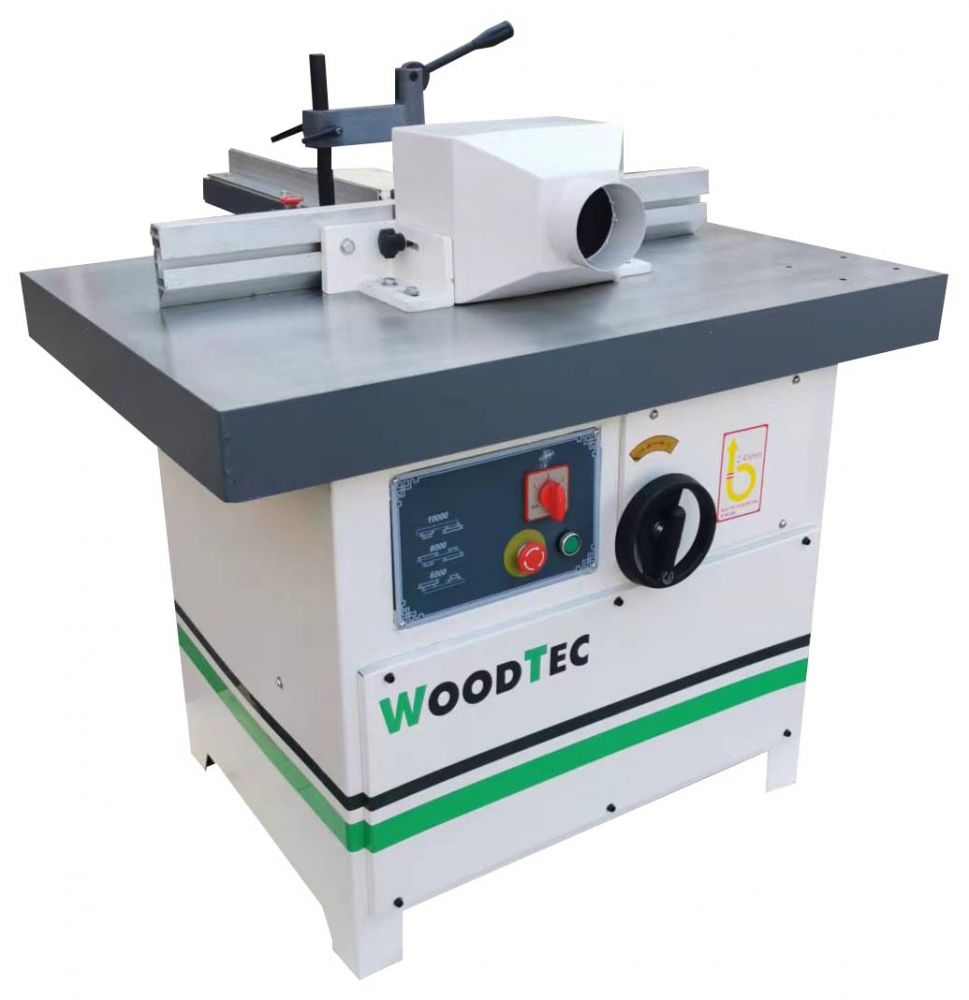

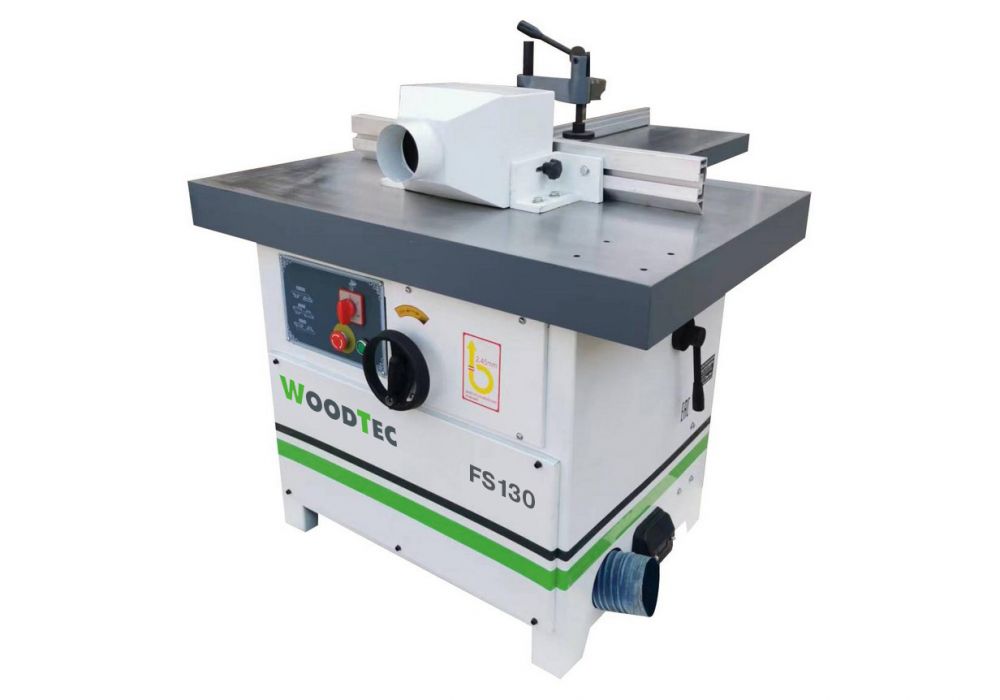

Станок фрезерный WoodTec FS 130
Артикул: WoodTec FS 130
Станок WoodTec FS 130 используется для продольной фрезеровки деревянных дверей, оконных рам, погонажных изделий и т.д.
Описание
Станок WoodTec FS 130 используется для продольной фрезеровки деревянных дверей, оконных рам, погонажных изделий и т.д.
Сферы применения
Машина широко применяется на деревообрабатывающих цехах и фабриках, производящих строительные материалы, столярные изделия, мебель и т.д.
Схема обработки
  |
  |
  |
| Продольное фрезерование | Фрезерование шипов и проушин | Криволинейное фрезерование по шаблону |

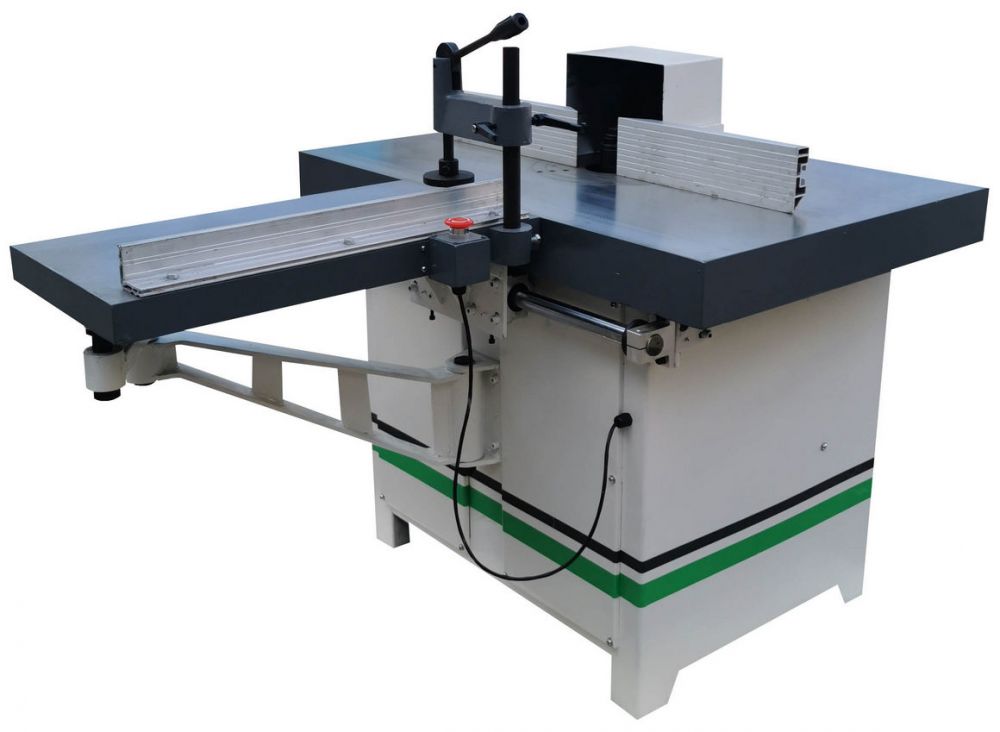

Работа на станке осуществляется с двух сторон. С одной стороны – с использованием шипорезной каретки. С другой выполняется фрезерование по шаблону и направляющим линейкам, при этом каретка не мешает работе.
Кожух разворачивается на 180°.
Отличительные особенности
- Подъем и опускание шпинделя осуществляется с помощью маховика.
- Перемещение каретки по направляющей с поддерживающей опорой.
- Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки.
- Эксцентриковый зажим в комплекте.
- Диаметр шпинделя 32 мм.
Конструкция станка
 |
Каретка для зарезки проушин и шиповКаретка размером 65x35 см сделана из чугуна, имеет кнопку аварийной остановки и направляющую для базирования изделия. |
 |

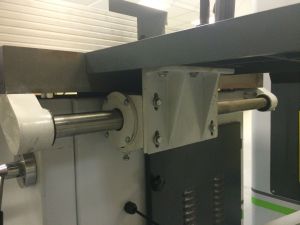

Жесткая направляющая шипорезной кареткиКаретка перемещается по массивной направляющей цилиндрической формы, надежно закрепленной на двух опорах. Такая конструкция позволила добиться идеальной плавности движения и полного отсутствия люфта. Защитная оболочка предотвращает попадание грязи на подшипник. |
 |

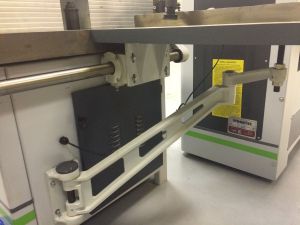

Опора кареткиБлагодаря ей, каретка имеет высокую жесткость и не перекашивается. |
 |

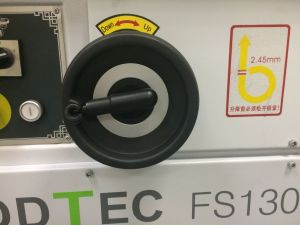

Подъемный механизм шпинделяНа станке имеется маховик, с помощью которого можно поднять или опустить шпиндель, чтобы отрегулировать его высоту под конкретную задачу. Удобный контроллерИмеет выключатель питания, а также кнопку для активации реверсивного режима шпинделя. |
 |

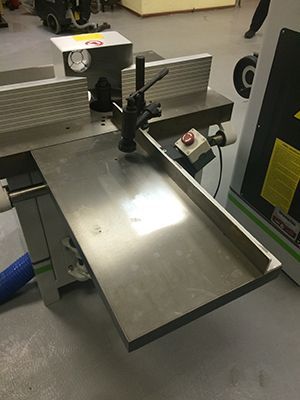

Эксцентриковый прижимПрочно закрепляет на каретке обрабатываемую деталь. |
|
|

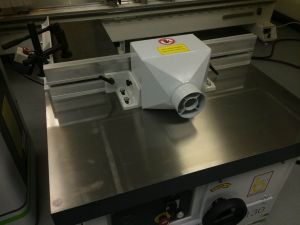

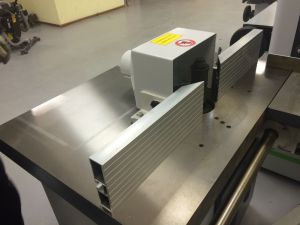

ЗащитаВключает в себя кожух для фрез диаметром 23 см, направляющие линейки длиной по 37 см. Загрязнения удаляются через отверстие для аспиратора диаметром 1 см. |
 |

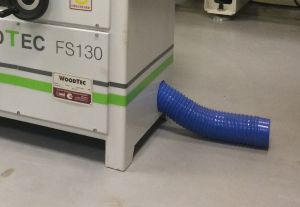

Дополнительная аспирационная трубкаВ станине установлен второй аспирационный патрубок диаметром 1 см, который повышает эффективность удаления отходов из шпиндельного стакана. |
 |

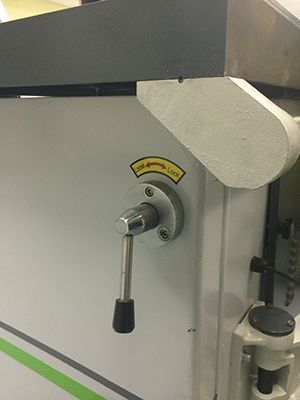

Шпиндельный стопорНадежно закрепляет шпиндель на установленной высоте. Приводится в действие рукояткой. |
 |

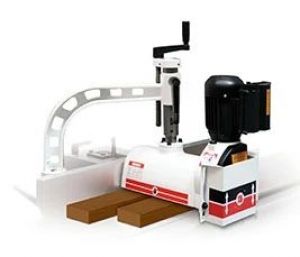

Автоматическое подающее устройство (опция)Повышает эффективность машины и обеспечивает безопасную работу. |
 |
Аспиратор (опция)Удаляет отходы из рабочей зоны, обеспечивает высокое качество изделий и продлевает срок службы станка. |
Дополнительные комплектующие

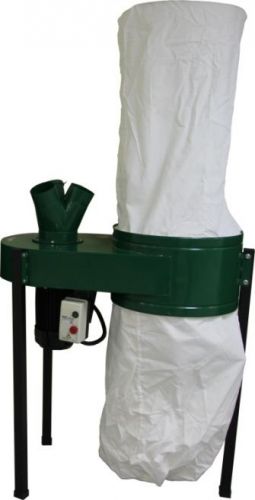

- Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO (35 993 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO (69 506 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO (78 304 ₽)
Технические характеристики
| Максимальная высота фрезерования, мм | 130 |
| Диаметр шпинделя, мм | 32 |
| Максимальный диаметр фрез в кожухе, мм | 230 |
| Вертикальный ход шпинделя, мм | 100 |
| Частота вращения шпинделя, об/мин | 6000 / 8000 / 10 000 |
| Мощность, кВт | 4 |
| Размер основного стола, мм | 900 х 640 |
| Размер каретки, мм | 650 х 350 |
| Ход каретки, мм | 540 |
Габаритные размеры
| Длина, мм | 953 |
| Ширина, мм | 1315 |
| Высота, мм | 1021 |
| Вес, кг | 410 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,1 м |
| Ширина | 0,95 м |
| Высота | 1,05 м |
| Вес (место 1) | 410 кг |
| Объём | 1,09 м³ |
| Общий вес | 410 кг |
| Общий объём | 1,09 м³ |
Характеристики
Основные характеристики
-
Размеры станка (Д x Ш x В), мм953 x 1315 x 1021
-
Диаметр шпинделя, мм32
-
Рабочая высота шпинделя, мм130
-
Размер рабочего стола, мм900 х 640
-
Обороты шпинделей, об/мн6000-10000
-
Вес, кг410
-
Мощность, кВт4
-
Вертикальный ход шпинделя, мм100
-
Максимальный диаметр фрез в кожухе, мм230
-
Максимальная высота фрезерования, мм130
-
Размер каретки, мм650 х 350
-
Ход каретки, мм540
