Массивная виброустойчивая рама

Агрегат базируется на жестком основании, которое весит 250 кг. Оно полностью гасит вибрации, обеспечивает надежность и высокое качество обработки. При этом нет необходимости в подготовке фундамента перед размещением станка.

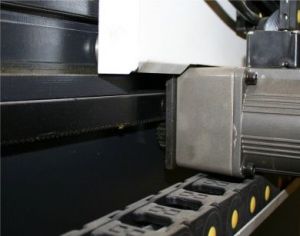

Автоматическое перемещение каретки

Каретка, на которую установлено заточное устройство, перемещается с помощью электропривода и реечной передачи. Таким образом, узел движется плавно, а заточка получается точной.

Фиксаторы и датчики движения

Предназначены для регулирования хода каретки (величина – до 750 мм). Это позволяет сэкономить время и увеличить производительность.

Направляющие и линейные подшипники

Направляющие сделаны из стали, которая имеет высокую прочность. Благодаря им, каретка перемещается плавно. Линейные подшипники поддерживают прямую линию движения, что обеспечивает безупречную точность заточки.

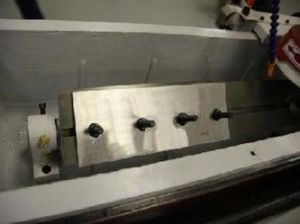

Ступенчатые упоры и прижимы

Позволяют затачивать за один проход до четырех ножей, имеющих длину до 700 мм и толщину до 15 мм.

При этом плита имеет конструкцию, позволяющую одновременно затачивать разные по длине ножи (общая длина ножей не должна быть больше, чем длина плиты).

Возможность заточки больших дробильных и рубильных ножей

На станке можно затачивать дробильные и рубильные ножи шириной до 150 мм и толщиной от 12 до 15 мм. На ножах должны быть симметричные отверстия, проделанные на расстоянии 55-60 мм от обрабатываемой кромки.

Настройка угла ножей

Оператор поворачивает электромагнитную плиту на угол до 90°, используя рукоятку и ориентируясь на угловую шкалу. Это позволяет ускорить настройку станка и увеличить его производительность.

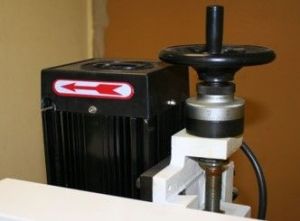

Механизм спуска заточного круга

Круг поднимается или опускается с помощью маховика и винтовой механической передачи. Для удобства нанесена цифровая шкала. Наименьшая величина съема составляет 0,01 мм.

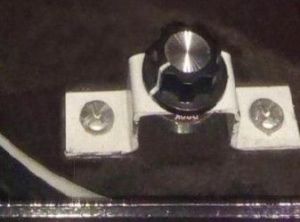

Регулятор скорости каретки

Позволяет подобрать оптимальную скорость передвижения каретки в соответствии с материалом, из которого изготовлен обрабатываемый нож.

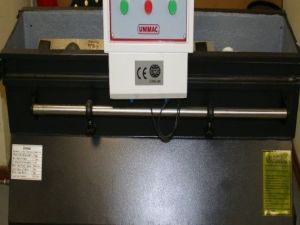

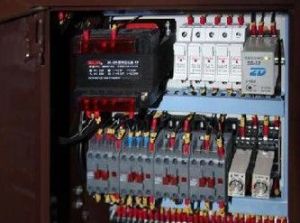

Шкафчик с электротехническими компонентами

Защищает электрику станка от внешних воздействий в соответствии с требованиями безопасности по стандарту CE (Conformité Européenne).

Обеспечивает удобный доступ к электротехническим компонентам, что необходимо для быстрого обслуживания станка при поломке. Дверь шкафчика закрывается на ключ.

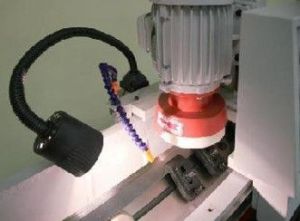

Освещение рабочей зоны

Станок оборудован лампой на гибком держателе, который позволяет настроить оптимальное освещение зоны обработки. Это делает процесс обработки более удобным и улучшает качество заточки.

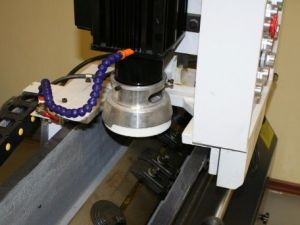

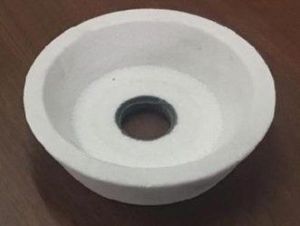

Заточной круг из абразивных материалов

С помощью него на станке выполняется заточка ножей, изготовленных из инструментальной или быстрорежущей стали.

Необходимое число кругов указывается заказчиком при оформлении заявки на поставку станка.

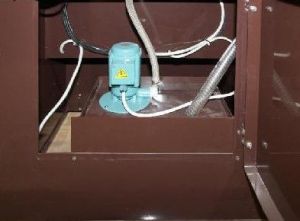

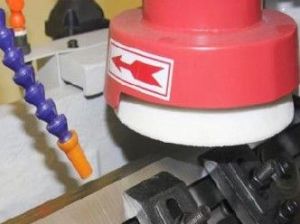

Система подачи смазочно-охлаждающей жидкости

Смазочно-охлаждающая жидкость (СОЖ) улучшает качество и сокращает время обработки ножей за счет увеличения съема металла, защищает станок от перегрева, а оператора – от попадания пыли в легкие.

СОЖ представляет собой водосмешиваемую эмульсию, которая подается в рабочую зону через гибкий шланг.

Резервуар для СОЖ

Изготовлен из устойчивой к износам стали. Объем резервуара – 15 литров.

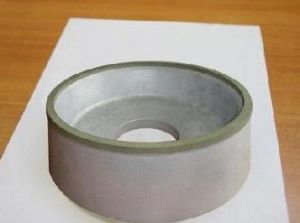

Эльборовые и алмазные заточные круги

Предназначены для затачивания ножей, изготовленных из быстрорежущей стали и имеющих напайки из твердых сплавов.

Необходимые виды кругов и их число указывается заказчиком при оформлении заявки на поставку станка.

Концентрат смазочно-охлаждающей жидкости

Предназначен для подготовки эмульсии СОЖ путем смешивания концентрата с водой.

Поставляется в канистрах объемом 20 литров.
