Массивная виброустойчивая рама

Агрегат базируется на жестком основании, которое весит 260 кг. Оно полностью гасит вибрации, обеспечивает надежность и высокое качество обработки. При этом нет необходимости в подготовке фундамента перед размещением станка.

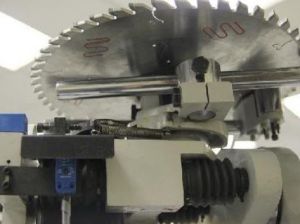

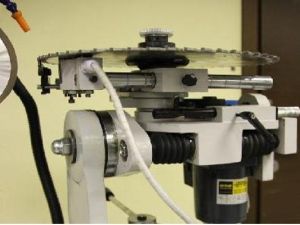

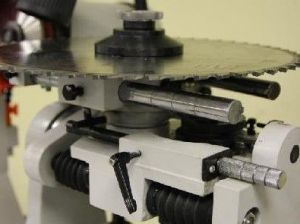

Система позиционирования пильного диска

Пила позиционируется с помощью крупноразмерного фланца, опоры и встроенного электрического магнита. Такая конструкция предотвращает возникновение прогиба пильного диска.

Электрический магнит

Надежно фиксирует положение пилы в рабочей зоне в течение всего процесса обработки. Концевой выключатель деактивирует магнит, чтобы толкатель подал очередной зуб пилы для обработки.

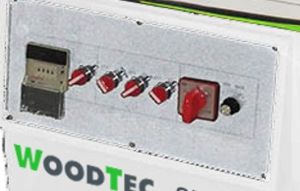

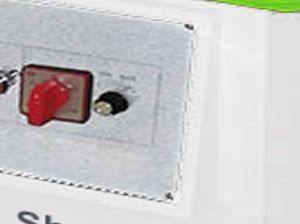

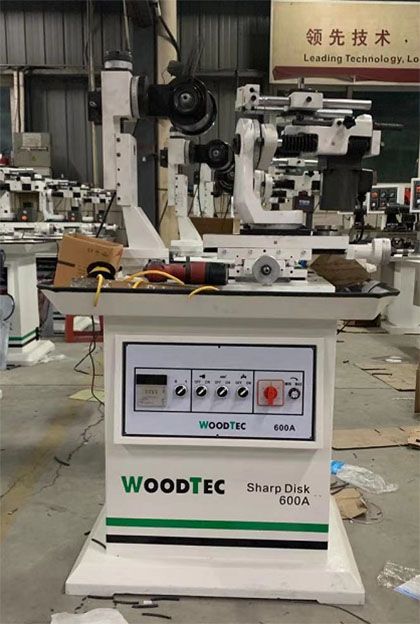

Система управления

Позволяет оператору настроить необходимые параметры перед началом заточки пилы. Все данные отображаются на дисплее.

Регулятор скорости каретки

Позволяет подобрать оптимальную скорость передвижения каретки и режим обработки в соответствии с характеристиками пилы.

Настройка на размер пилы

Осуществляется винтовой механической передачей, которая приводится в движение маховиком.

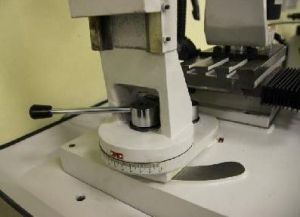

Угловая шкала

На нее ориентируется оператор при установке угла затачивания пилы.

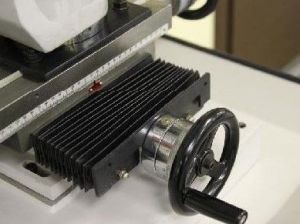

Механизм передвижения стола

Заточной стол передвигается винтовой механической передачей. Специальная шкала позволяет точно установить параметры съема с изношенной грани и продлить срок службы пилы.

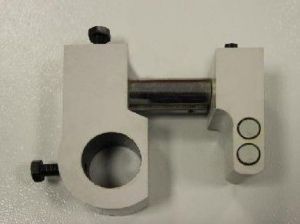

Толкатель

Оснащен системой, предназначенной для настройки шага зубьев обрабатываемой пилы (до 100 мм). Таким образом, на данном станке можно затачивать пилы, используемые на лесопилках.

Помимо этого, предусмотрено регулирование позиции штифта толкателя относительно зубьев пилы.

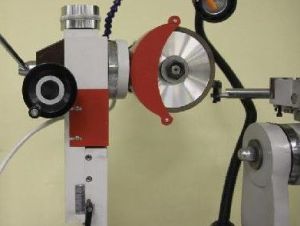

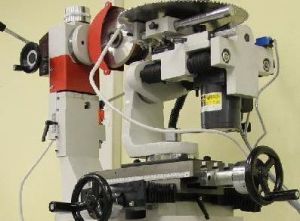

Позиционирование заточной головки

Заточная головка может вращаться на угол 0°-360°, что позволяет затачивать пилы со сложными формами зубьев. Также имеется подъемный механизм, который позволяет настроить заточный круг на толщину пилы.

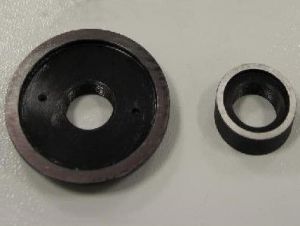

Фланцы для установки пил

В комплект входят два фланца, предназначенных для установки пил с разными посадочными диаметрами с помощью переходных колец:

• фланец диаметром 48 мм – для пил диаметром до 35 мм;
• фланец диаметром 95 мм – для пил диаметром до 75 мм.

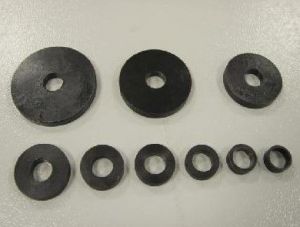

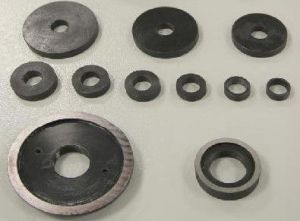

Переходные кольца

В комплект входят девять колец, предназначенных для размещения на станке пил с разными посадочными диаметрами. Доступные диаметры колец: 20; 22; 25,4; 30; 32; 40; 50; 60; 70 мм.

Система для заточки больших пил

Станок имеет площадку, предназначенную для заточки подрезных пил диаметром от 100 мм. Она регулируется по размеру, оснащена двумя магнитами и устанавливается вместо главного устройства.

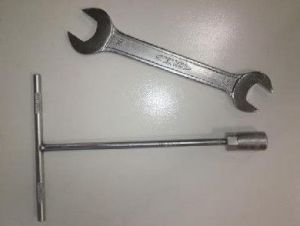

Комплект гаечных ключей

Станок поставляется с гаечными ключами, которые используются для техобслуживания и перенастройки станка, а также для установки другого абразивного круга.

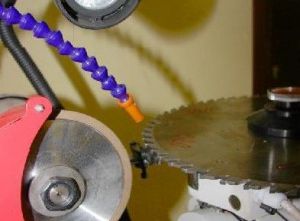

Система подачи смазочно-охлаждающей жидкости

Смазочно-охлаждающая жидкость (СОЖ) улучшает качество и сокращает время обработки пил за счет увеличения съема металла, защищает станок от перегрева, а оператора – от попадания пыли в легкие.

СОЖ представляет собой водосмешиваемую эмульсию, которая подается в рабочую зону через гибкий шланг.

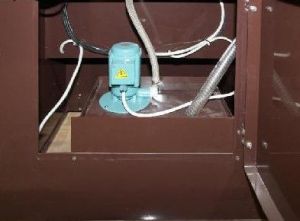

Резервуар для СОЖ

Изготовлен из устойчивой к износам стали. Объем резервуара – 15 литров.

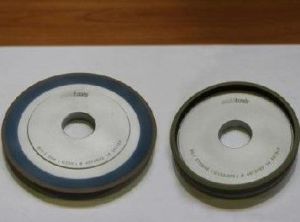

Алмазные заточные круги

Предназначены для затачивания и доводки пильных дисков с напайками из твердых сплавов.

Необходимое число кругов указывается заказчиком при оформлении заявки на поставку станка.

Фланцы с увеличенным диаметром

Станок можно оснастить фланцами диаметром более 95 мм, что позволит расширить возможности применения станка.

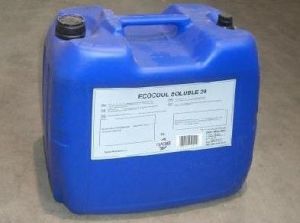

Концентрат смазочно-охлаждающей жидкости

Предназначен для подготовки эмульсии СОЖ путем смешивания концентрата с водой.

Поставляется в канистрах объемом 20 литров.
