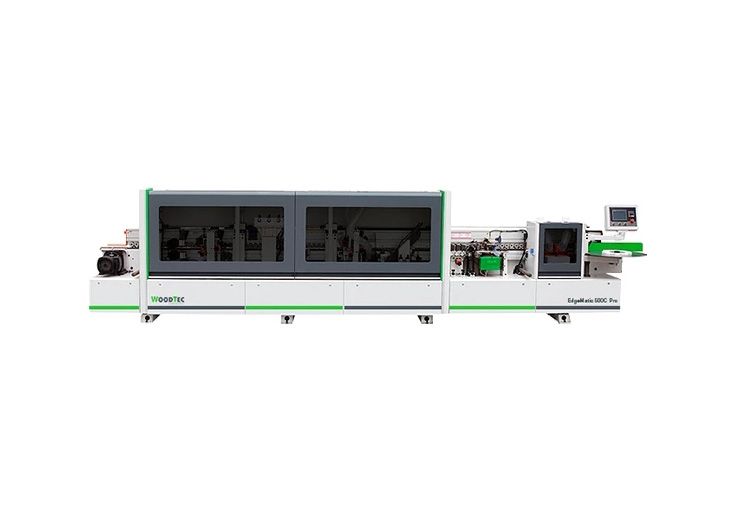

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600C PRO
Артикул: EdgeMatic 600C PRO
На станке WoodTec EdgeMatic 600C PRO проводится нанесение натурального или синтетического материала на прямые кромки деталей мебели.
Описание
На станке WoodTec EdgeMatic 600C PRO проводится нанесение натурального или синтетического материала на прямые кромки деталей мебели.
Схема обработки
 |
 |
 |
.jpg)  |
.jpg)  |
.jpg)  |
 |
 |
.jpg)  |
.jpg) |
Отличительные особенности
- Пневмо-перенастройка на 2 толщины кромки.
- Увеличенная скорость подачи до 23 м/мин.
- Узел предварительного фрезерования оснащен алмазными фрезами H40.
- Узел обкатки углов.
- Радиусная и плоская цикли.
- Прижимная балка управление с пульта.
Конструкция станка
 |

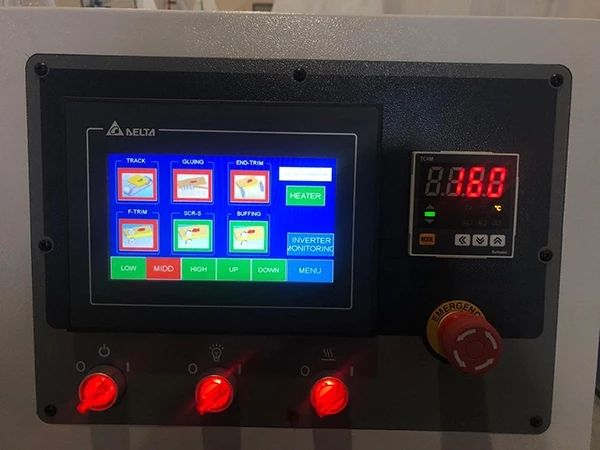

Современный пульт управленияНа сенсорном экране отображается информация о температуре клея, о состоянии узлов станка, о неисправностях, а также другие данные, необходимые оператору для качественного выполнения работы. Специальная иконка на дисплее позволяет выбрать один из двух типов кромки. |
 |
Система блокировки подачиАвтоматическая система останавливает вхождение заготовок в станок, если расстояние между ними некорректное. Тем самым, снижается риск поломки оборудования. |
 |
Устройство предварительной прифуговкиПеред нанесением кромки необходимо удалить сколы и неровности с изделия. Для этого проводится предварительная фрезеровка с помощью данного узла. Устройство имеет две алмазные фрезы (высота – 40 мм) и систему вертикальной смены инструмента, которая повышает эффективность работы и сокращает время обработки. |
 |
Устройство для нанесения клеяУзел в данной модели станка имеет шторки, которые защищают от загрязнения вал, наносящий клей. При подаче детали шторки открываются автоматически с помощью пневмосистемы. Такая конструкция улучшает качество отделки заготовки. |
 |

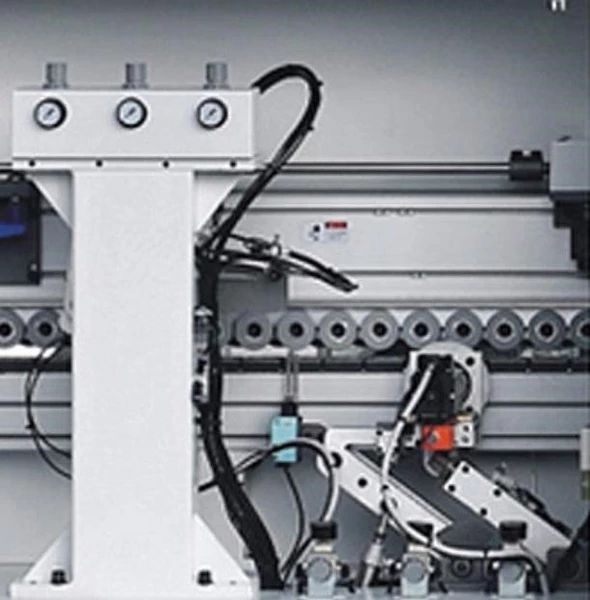

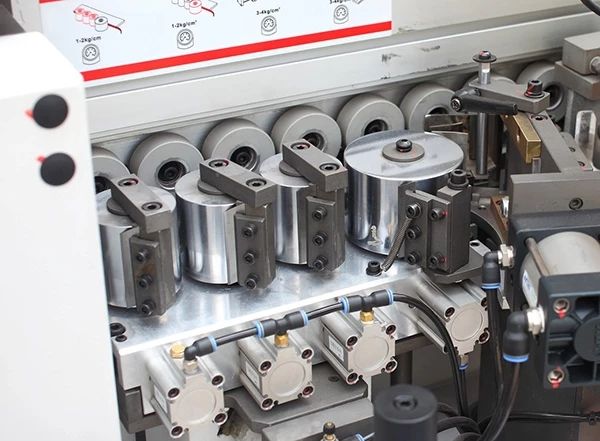

Прижимная зонаУзел имеет один прижимный ролик и два дожимных, а также пневматическую систему пресс-группы – вместе они надежно приклеивают кромку к изделию. Ход прижима на толщину материала кромки настраивается цифровым счетчиком. |
|
|

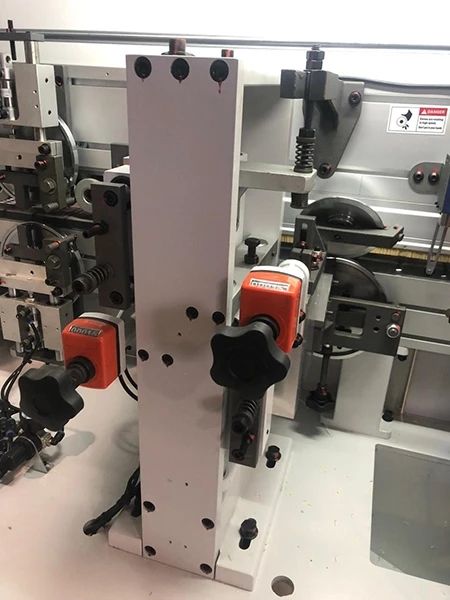

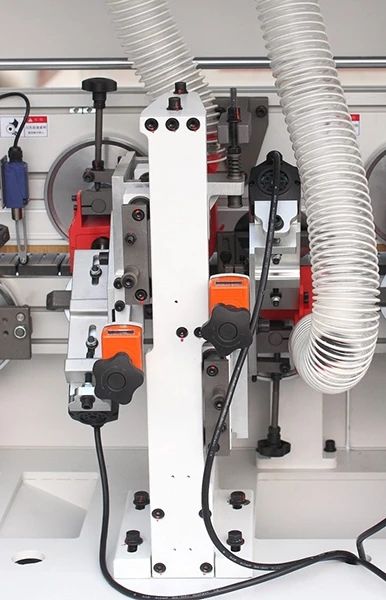

Торцовочное устройствоОбрезает свесы кромки, находящиеся спереди и сзади. Узел состоит из двух пил, которые настраиваются двумя рукоятками. Кнопка выключения подачи заготовки позволяет быстро начать настройку торцовочного устройства. |
|
|

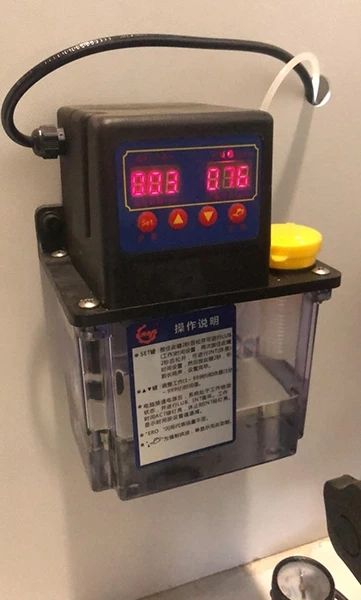

Устройство автоматической смазки направляющихСвоевременная подача масла на направляющие обеспечивает плавное движение и увеличивает срок их службы. |
 |

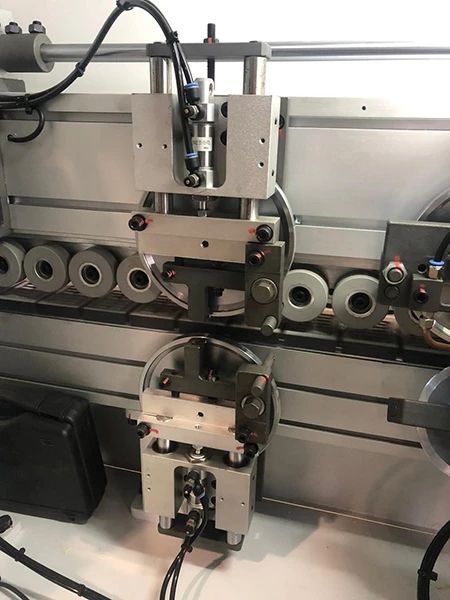

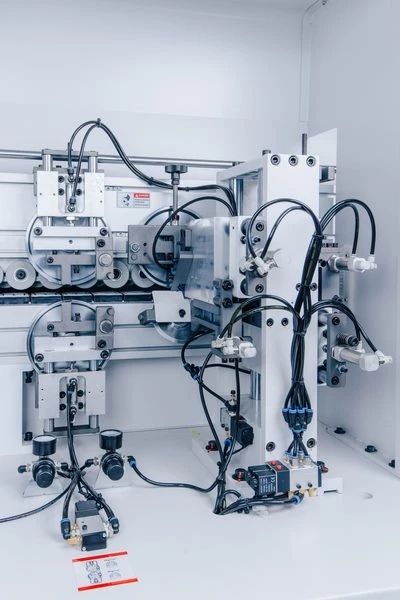

Устройство чистовой фрезеровкиЗдесь проходит профильное фрезерование свесов кромки. Приводится в движение двумя моторами с мощностью 750 Вт, частотой 200 Гц и скоростью вращения 12000 оборотов в минуту. Пневматическое устройство автоматически переключает режим работы на одну из двух видов кромки. Позиционирование осуществляется с пульта оператора. |
 |

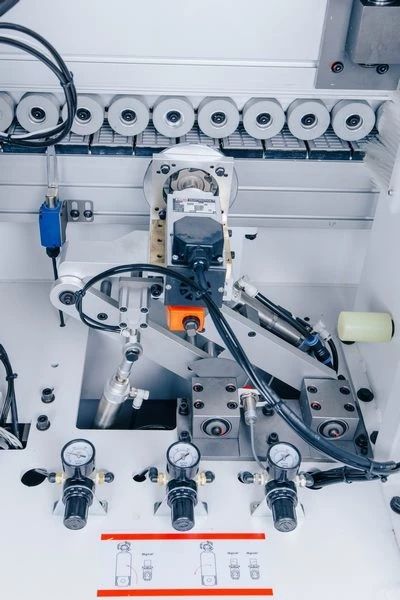

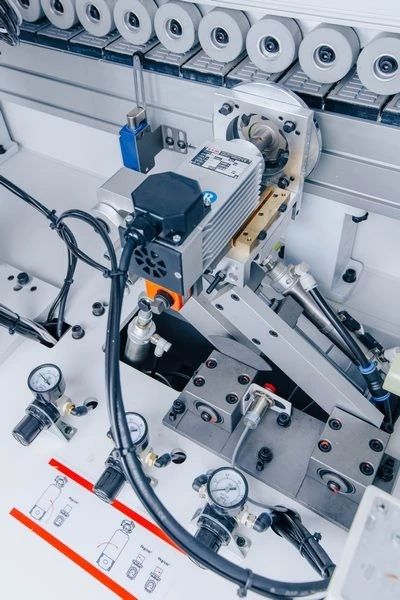

Устройство для обкатки угловУниверсальные фрезы, которые вращаются двумя электрическими моторами высокой частоты, обрабатывают стыки кромок и улучшают качество изделия. |
 |
Устройство радиусной циклиПосле фрезерования изделие обрабатывается узлом радиусной цикли, который удаляет микроволны по радиусной поверхности кромочного материала. |
 |
Устройство плоской циклиУдаляет остатки клея с соединения. Профиль детали точно отслеживается с помощью двух копиров. |
 |

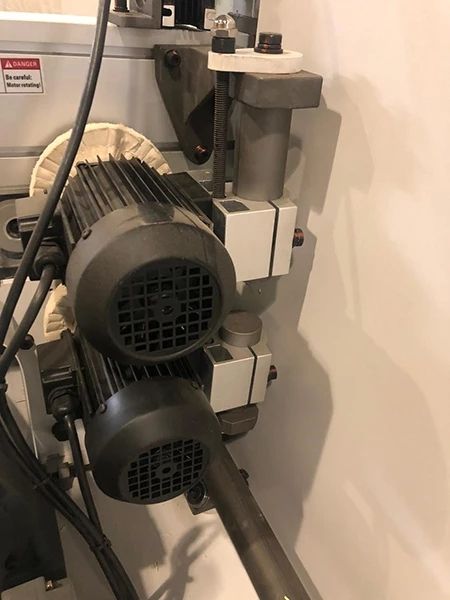

Система полировкиВ этом узле кромка изделия проходит финальную обработку и приобретает блестящую поверхность, очищается от грязи, восстанавливает свой цвет после циклевки. Имеется возможность регулировки угла полировальной головки. |
 |

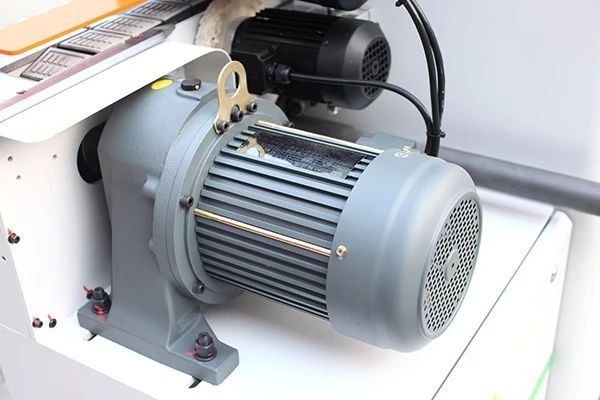

Мотор-редуктор 2200 Вт |
 |
ЭлектрооборудованиеКачество электротехнических деталей подтверждено европейским сертификатом Conformité Européenne (CE). |
 |
Подъемник прижимной балкиОператор устанавливает с помощью пульта необходимую толщину детали, и балка автоматически подстраивается под заданный уровень. |
 |

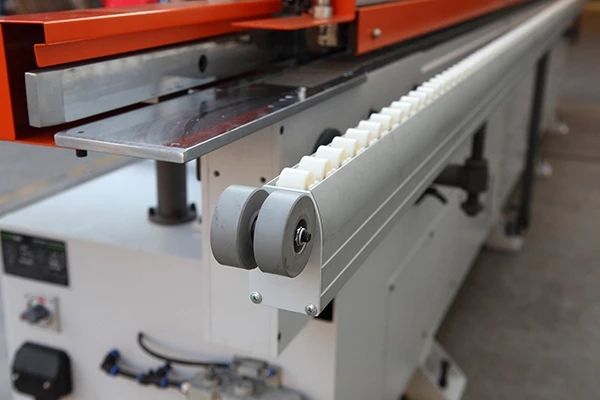

Поддерживающее устройствоНа обоих концах вспомогательной балки установлены резиновые колесики, которые еще прочнее держат заготовку в устройстве. |
Дополнительные комплектующие
- Клей-расплав WT-19 PRO (€141)
Скорость подачи: 8 - 30 м/мин
Рабочая температура: 180 - 210°С
Упаковка: 25 кг
Технические характеристики
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин/макс, мм | 10 - 60 |
| Размеры обрабатываемой панели (Д х Ш), мм | 200 x 100 |
| Скорость подачи, м/мин | 15 - 20 - 23 |
| Ёмкость клеевого бачка, л | 3,2 |
| Давление воздуха, атм. | 6 - 8 |
| Общая мощность, кВт | 15 |
| Питающее напряжение, В | 380 |
Габаритные размеры
| Длина, мм | 7200 |
| Ширина, мм | 1200 |
| Высота, мм | 1700 |
| Вес, кг | 2200 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 7,2 м |
| Ширина | 1,2 м |
| Высота | 1,7 м |
| Вес (место 1) | 2200 кг |
| Объём | 14,7 м³ |
| Общий вес | 2200 кг |
| Общий объём | 14,7 м³ |
Характеристики
Основные характеристики
-
Размеры станка (Д x Ш x В), мм7200 x 1200 x 1700
-
Давление воздуха, атм.6 - 8
-
Ёмкость клеевого бачка, л3,2
-
Размеры обрабатываемой панели, мм200 x 100
-
Общая мощность, кВт15
-
Скорость подачи, м/мин15 - 20 - 23
-
Толщина детали (мин/макс), мм10 - 60
-
Толщина кромочного материала, мм0,4 - 3
-
Рабочее напряжение, В380
-
Вес, кг2200
-
Мощность узла предварительного фрезерования, кВт2 x 2,2
