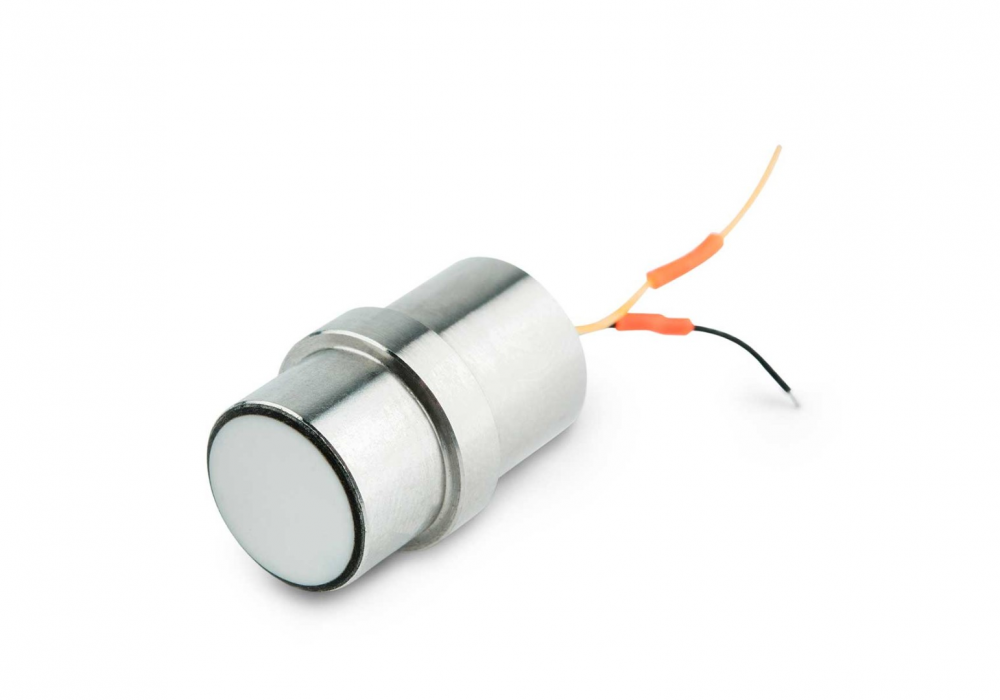

Совмещенный преобразователь S1570 2.5A0D8CL
Артикул: 1414
Пьезоэлектрический преобразователь S1570 2.5A0D8CL используется для ультразвукового неразрушающего контроля стальных изделий толщиной от 0,8 мм до 15 см.
Описание
Пьезоэлектрический преобразователь S1570 2.5A0D8CL используется для ультразвукового неразрушающего контроля стальных изделий толщиной от 0,8 мм до 15 см.
Преобразователь, встроенный в корпус толщиномера, излучает импульсы и принимает отражения. Он размещается на поверхности исследуемого объекта непосредственно в том месте, где нужно измерить толщину.
Данная модель предназначена для толщиномера А1207С старого поколения (серийные номера – 100ххх). Чтобы установить или заменить преобразователь, нужно воспользоваться паяльником. Для этого обратитесь в сервисный центр.
Совместимость
- Ультразвуковой толщиномер А1207С старого поколения (s/n: 100ххх)
Характеристики
Основные характеристики
-
Габаритные размеры, мм18 x d10
-
ТипПрямой совмещенный
-
Область примененияТолщинометрия
-
Масса, г9
-
Обозначение по ГОСТуП111-2,5-12
-
Частота, МГц2,5
-
Диаметр пьезоэлемента, мм12
-
Длина выводов, мм15
Модификации
| Модель | Масса, г | Частота, МГц | Диаметр пьезоэлемента, мм |
|---|---|---|---|
| Совмещенный преобразователь S1573 5.0A0D8CL | 10 | 5 | 8 |
| Раздельно-совмещенный преобразователь D1572 10.0A0D6CL | 10 | 10 | 6 |
| Раздельно-совмещенный преобразователь D1563 10.0A0D6C | 2,5 | 10 | 6 |
| Совмещенный преобразователь S1570 2.5A0D8CL | 9 | 2,5 | 12 |
